Канальные нагреватели электрические для круглых каналов
Электрические канальные нагреватели для круглых воздуховодов
Круглый канальный электронагреватель — короткая секция воздуховода с ТЭНами внутри. Он ставится в разрыв трубы рядом с вентилятором и подогревает приточный воздух зимой. Такие нагреватели используют в квартирах и коттеджах, офисах, небольших магазинах — везде, где приток идёт по круглым трубам от 100 до 355 мм. В каталоге — серии НКК, НККм и EHC мощностью от 0,3 до 15 кВт.
Маркировка
«НККм-160-3,0-1ф»: диаметр 160 мм, мощность 3,0 кВт, однофазное питание. «EHC 200-6,0/3»: диаметр 200 мм, 6,0 кВт, три фазы. На один диаметр обычно выпускается несколько мощностей — например, для трубы 160 мм есть варианты на 2, 3, 4, 5 и 6 кВт.
Подбор мощности
Q (Вт) = 0,335 × L (м³/ч) × Δt (°C). Для притока в квартиру 150 м³/ч с нагревом от −25 до +18 °C нужно около 2,2 кВт, для офиса на 400 м³/ч — около 5,8 кВт. Если воздух подаётся через рекуператор, считают только догрев после него, и мощность получается в несколько раз меньше.
Обратите внимание на питание: модели до 3 кВт работают от 230 В, более мощные — от двух или трёх фаз. Выбирайте с учётом того, какая сеть есть на объекте.
Нагреватель и вентилятор одной линии
Диаметр нагревателя должен совпадать с диаметром вентилятора и трубы. Для вентиляторов собственного производства ВКК мы уже подобрали пары:
| Труба, мм | Нагреватель | Вентилятор той же линии |
|---|---|---|

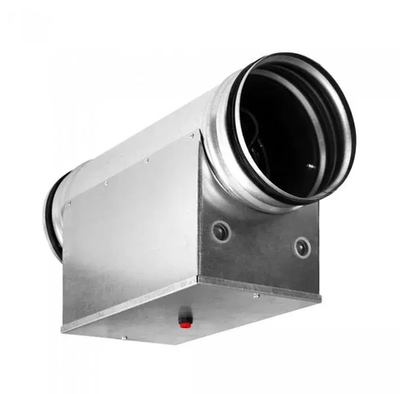

| 100 | EHC 100-0,3/1 | ВКК-100 V |
| 125 | EHC 125-1,8/1 | ВКК-125 V |
| 160 | EHC 160-3,0/1 | ВКК-160 V |
| 200 | EHC 200-6,0/3 | ВКК-200 V |
| 250 | EHC 250-9,0/3 | ВКК-250 V |
| 315 | EHC 315-12,0/3 | ВКК-315 V |
Это базовые варианты для типового расхода. Если система работает на меньшем расходе или в мягком климате, подойдёт нагреватель меньшей мощности того же диаметра.
Порядок установки в линии
По ходу воздуха: решётка → фильтр → нагреватель → вентилятор → шумоглушитель. Фильтр защищает ТЭНы от пыли, которая иначе пригорает и даёт запах. Между нагревателем и вентилятором оставляют прямой участок, чтобы поток через ТЭНы был равномерным. Расстояние до вентилятора с пластиковым корпусом — по паспорту нагревателя.
Безопасность
Нагреватель можно включать только при работающем вентиляторе. В простых системах это решается блокировкой в щите, в более сложных — реле потока или реле перепада давления. После выключения нагрева вентилятор должен ещё немного поработать, чтобы остудить ТЭНы. Температуру приточного воздуха поддерживает регулятор с канальным датчиком.
Вопросы
Можно ли поставить нагреватель на вытяжку? Нет смысла: нагреватель нужен только на притоке.
Есть ли нагреватели для прямоугольных каналов? Да, в разделе электрические воздухонагреватели для прямоугольных каналов. Все круглые вентиляторы — в разделе Круглые канальные вентиляторы.
