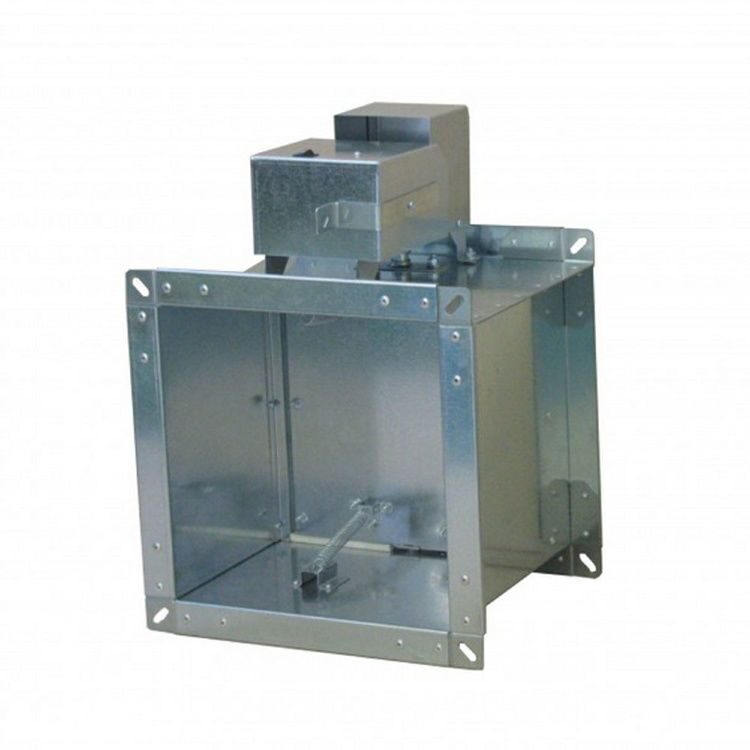

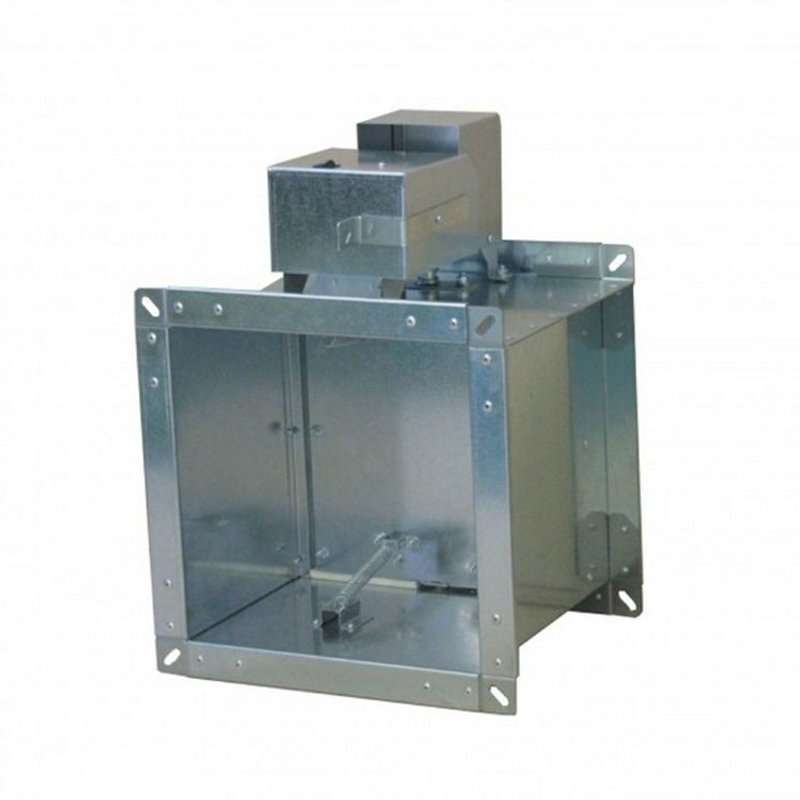

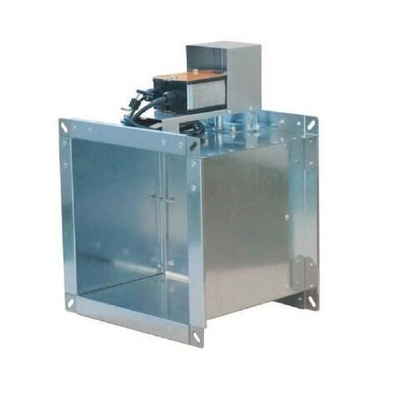

Клапаны противопожарные КПС круглого и прямоугольного сечения
Предел огнестойкости клапана КПС-1м(90), КПС-1м(90)-В:
- нормально открытый (НО) – EI90
- нормально закрытый (НЗ) – EI90
Назначение:
клапан противопожарный КПС с нормально открытой (НО) заслонкой предназначен для блокирования распространения огня и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования при пожаре в зданиях и сооружениях различного назначения. Клапан устанавливается в проемах или в местах прохода указанных систем через противопожарные преграды с нормируемым пределом огнестойкости (противопожарные стены, перегородки и перекрытия) - клапан противопожарный с нормально закрытой (НЗ) заслонкой предназначен для открывания проемов и каналов для удаления дыма и газа в системах приточной и вытяжной противодымной вентиляции, а также из помещений защищенных установками газового и порошкового пожаротушения. Клапан устанавливается в проемах стен, перекрытий, подвесных потолков, а также в торце воздуховодов.
Варианты изготовления:
- общего назначения из оцинкованной стали
- общего назначения из коррозионностойкой стали
- взрывозащищённые из разнородных металлов (В)
- взрывозащищённые, коррозионностойкие из разнородных металлов (В)
Условия эксплуатации:
- Температура окружающей среды от -30 до +40 °С. Умеренный климат, 3 категория размещения.
- Клапаны КПС-1м (90) не подлежат установке в помещениях категорий А и Б по взрывопожароопасности, в системах вентиляции и местах отсоса взрывопожароопасных и агрессивных сред, а также в системах, не подвергающихся очистке от горючих отложений.
- Клапаны взрывозащищённого исполнения КПС-1м (90) - В подлежат установке в взрывоопасных зонах помещений и наружных установок в соответствии с присвоенной маркировкой взрывозащиты, требованиями ГОСТ 31438.1-2011 (EN 1127-1:2007) , а также ГОСТ IEC 60079-14-2013 и отраслевых Правил безопасности, регламентирующих применение данного оборудования во взрывоопасных зонах.
- Допустимое содержание механических примесей – не более 100 мг/м3.
- Верхнее значение относительной влажности воздуха -90% при 20°С.
- Установка клапанов круглого сечения допускается в системах со статическим давлением не более 1500 Па, и не более 700 Па для клапанов прямоугольного сечения.
- Скорость рабочей среды в сечении клапана не более 13 м/c.
- Клапаны КПС работоспособны в любой пространственной ориентации.
- Подачу сигнала на открытие клапана производить на 13-15 с раньше пуска вентилятора.
Клапаны комплектуются следующими типами приводов:
- Электромеханический с возвратной пружиной, с типом питания 24/220В
- Электромеханический реферативный, с типом питания 24/220В
- Электромагнитный, с типом питания 24/220В
