Круглые канальные вентиляторы

Канальные вентиляторы для круглых воздуховодов

Канальный вентилятор ставится прямо в разрыв воздуховода, а не на стену или кровлю. Поэтому его можно спрятать за подвесным потолком, в коробе, на чердаке или в техническом помещении, а в комнатах останутся только решётки. В этом разделе — круглые канальные вентиляторы на трубы от 100 до 500 мм: собственная серия ВКК производства ООО «КРАФТ» и модели известных марок, а также всё, что ставится с ними в одну линию.

Какие вентиляторы есть в каталоге

• ВКК V в пластиковом корпусе — базовая серия на 100–315 мм, плюс стальные модели 355–500 мм на расход до 5400 м³/ч;
• ВКК E — пластиковый корпус, более мощный однофазный двигатель;
• ВКК EC — энергосберегающие EC-двигатели с управлением 0–10 В и напором до 925 Па;

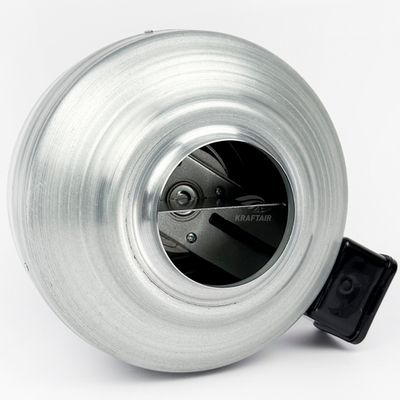

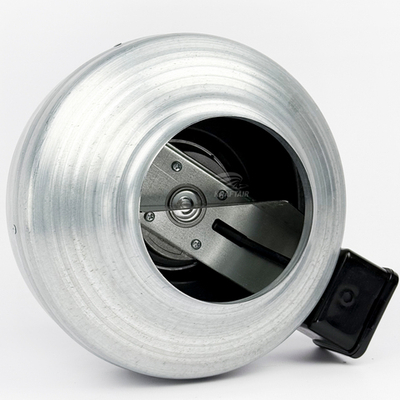

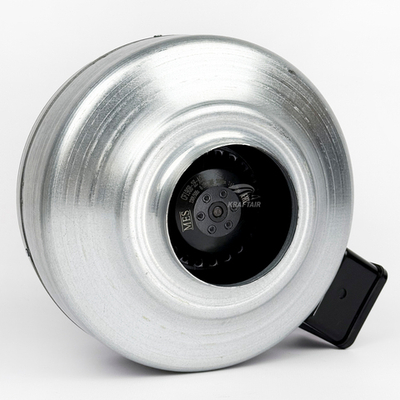

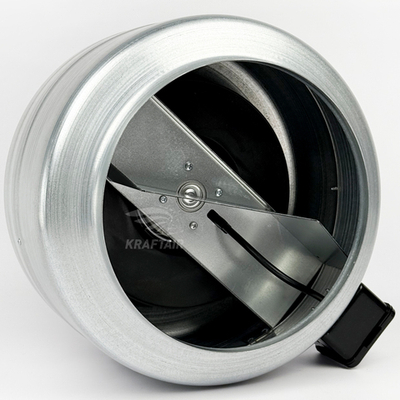

• ВКК М — стальной корпус;
• ВКК ФВ и ФП — с квадратным фланцем для монтажа на стену;
• ВКП — прямоугольный корпус с патрубками под круглую трубу;
• ВЦН — настенные вытяжные.

Как выбрать канальный вентилятор

1. Расход. Сначала считают, сколько воздуха нужно удалить или подать. Типовые нормы: 25 м³/ч из ванной или туалета, 60–90 м³/ч из кухни, 40–60 м³/ч на человека в офисе. Для производственных и складских помещений берут объём, умноженный на кратность воздухообмена.

2. Диаметр. Диаметр трубы ограничивает расход: если прогнать много воздуха через узкий воздуховод, он будет шуметь. Ориентир — 3–5 м/с:

3. Напор. Каждый метр трубы, поворот, решётка, клапан, фильтр и нагреватель отнимают часть давления. Если вентилятор подобран впритык, реальный расход окажется ниже нужного. Для простой вытяжки хватает 200–400 Па, для приточной линии с фильтром и нагревателем лучше брать модели с напором 600–900 Па.

4. Шум. Шум зависит не только от вентилятора, но и от скорости воздуха в трубе. Самый надёжный способ сделать систему тихой — взять трубу на размер больше, поставить шумоглушитель после вентилятора и гибкие вставки на стыках.

5. Управление. Обороты обычных однофазных моделей снижают плавным регулятором. EC-вентиляторы управляются сигналом 0–10 В — вручную или от датчика CO₂, влажности, контроллера.

Бесшумный канальный вентилятор: что реально работает

Совсем бесшумных вентиляторов не бывает, но систему можно сделать практически неслышной в комнате. Для этого вентилятор выносят за пределы жилой зоны (коридор, санузел, чердак), подбирают его с запасом и держат на пониженных оборотах, после него ставят шумоглушитель, а к перекрытию крепят через виброопоры. Если вентилятор стоит над спальней, есть смысл поставить его в шумопоглощающий короб.

Что ставится в одну линию с вентилятором

• Обратные клапаны — не пускают воздух обратно, когда вентилятор выключен;
• Фильтры и фильтрующие установки — для притока;
• Электрические нагреватели для круглых каналов — подогрев приточного воздуха зимой;
• Шумоглушители — сразу за вентилятором;
• Дроссель-клапаны и воздушные заслонки — регулировка и перекрытие потока;
• Гибкие вставки, хомуты, кронштейны — монтаж и развязка от вибрации;
• Гибкие воздуховоды и наружные решётки.

Частые вопросы

Можно ли поставить канальный вентилятор на приток? Да. Направление потока задаётся тем, как вентилятор установлен в трубу. Для притока зимой нужен нагреватель и фильтр перед ним.

Нужен ли обратный клапан? На вытяжке в многоквартирном доме и на притоке — да. Без него при выключенном вентиляторе возможен обратный поток холодного воздуха или запахов.

Где купить канальный вентилятор с доставкой? Здесь: модели серии ВКК мы производим сами в Ижевске и отправляем транспортными компаниями по всей России, в том числе в Москву и Санкт-Петербург.
