ВКК ФВ на квадратном фланце

Вентиляторы ВКК-ФВ и ВКК-ФП с квадратным фланцем

Обычный канальный вентилятор висит в разрыве трубы, и с двух сторон к нему подходит воздуховод. ВКК-ФВ и ВКК-ФП устроены иначе: с одной стороны у них круглый патрубок под трубу, с другой — квадратная монтажная панель. Её прикручивают к стене, к перегородке или к любой ровной поверхности. Получается накладной канальный вентилятор: он сразу закрывает отверстие в стене или в шахте и не требует отдельного кронштейна.

ФВ и ФП — в чём разница

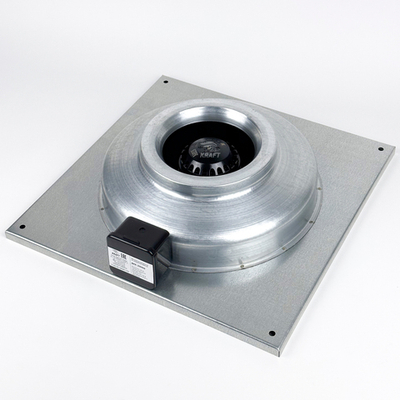

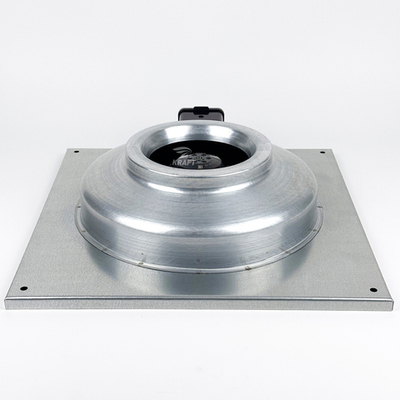

• ВКК-ФВ — вытяжные. Забирают воздух из трубы и выбрасывают через панель — например, в вентиляционную шахту, на улицу или в соседнее техническое помещение.

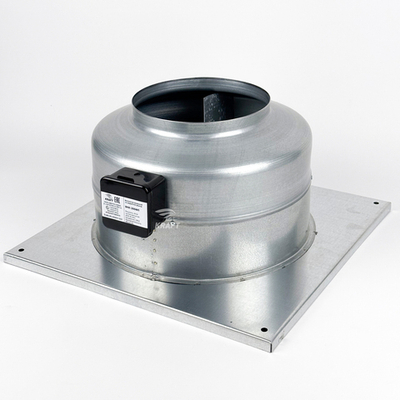

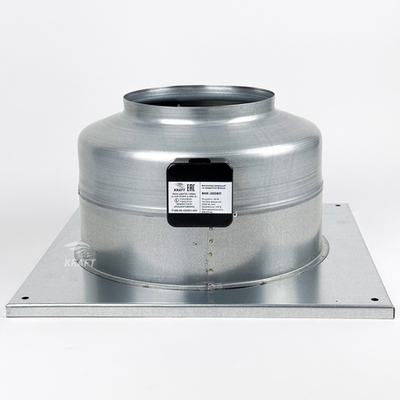

• ВКК-ФП — приточные. Забирают воздух через панель со стороны стены и подают его в трубу, которая идёт к решёткам в помещении.

Направление потока у этих моделей задано конструкцией, поэтому при заказе важно не перепутать: для вытяжки — ФВ, для притока — ФП.

Модельный ряд

Расход указан максимальный, по паспорту. Модели 100–315 мм совпадают по расходу с вентиляторами ВКК М в стальном корпусе, модели 355 и 400 мм — с одноимёнными круглыми ВКК 355E и 400E.

Где удобен вентилятор на фланце

• Вытяжка через наружную стену. Панель крепится к стене изнутри, с улицы ставится наружная решётка. В помещение уходит труба к одной или нескольким решёткам.
• Подключение к вентиляционной шахте. ВКК-ФВ прикручивается к стене шахты, и воздух из системы уходит сразу в неё.
• Перегородка между помещениями. Например, приток из коридора или тамбура в подсобное помещение.
• Квадратный проём в щите или корпусе оборудования, где нужно подключить круглый воздуховод.

Подбор по диаметру

Диаметр патрубка выбирают по трубе, а модель — по расходу с запасом. Для тихой работы скорость в трубе держат на 3–5 м/с: через 125 мм это 133–221 м³/ч, через 200 мм — 339–565 м³/ч, через 315 мм — 842–1 403 м³/ч. Если вентилятор будет работать через фильтр и нагреватель, берите следующую модель по расходу.

Монтаж

Панель крепят к стене на саморезы или анкеры, по периметру стык проклеивают герметиком или уплотнительной лентой, чтобы воздух не шёл в обход. С круглой стороны трубу надевают на патрубок и затягивают хомутом. Если вентилятор выходит на улицу, ставьте обратный клапан — он не даст холодному воздуху идти внутрь при выключенной системе.

Вопросы

Можно ли перевернуть ВКК-ФВ и сделать из него приточный? Нет: панель окажется со стороны трубы. Для притока выпускается отдельная модель ВКК-ФП.

Можно ли ставить на улице? Нет, вентилятор крепится к стене изнутри помещения или в техническом пространстве. Снаружи ставится решётка.
