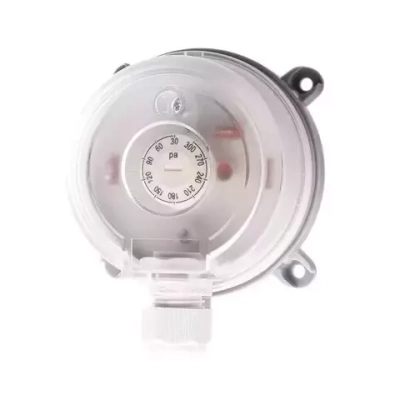

Реле дифференциального давления DPS: аварийная сигнализация вентсистем
DPS — реле дифференциального давления для систем вентиляции и кондиционирования. Его основная функция — дискретная аварийная сигнализация: реле переключает контакт, когда перепад давления уходит за заданную границу. Так автоматика узнаёт о засорении фильтра, обрыве приводного ремня, остановке вентилятора или изменении потока в воздуховоде.
Модели
- DPS-300 — до 300 Па: контроль потока и работы вентилятора, фильтры с небольшим сопротивлением;
- DPS-500 — 50–500 Па: самый универсальный вариант для фильтров приточных установок;
- DPS-1000 — до 1000 Па: фильтры тонкой очистки, системы с большим напором.
Характеристики DPS-500
| Параметр | Значение |
|---|---|
| Диапазон | 50…500 Па |
| Дифференциал (гистерезис) | 10 Па |
| Погрешность | не более ±15 % |
| Максимальное рабочее давление | 10 кПа |
| Выход | реле, НО + НЗ, 1,5 А при 250 В~ |
| Подключение давления | встроенные штуцеры Ø6 мм |
| Монтаж | вертикально на плоскости |
| Степень защиты | IP54 |
| Температура эксплуатации | −40…+85 °C |
Чем удобен DPS
Реле поставляется готовым к работе. Уставку задают поворотной рукояткой со шкалой — без приборов и сложной настройки. В комплект входят само реле, два штуцера и импульсная трубка для подключения к воздуховоду. Широкий температурный диапазон, от −40 °C, позволяет ставить реле в неотапливаемых венткамерах и на кровле в защитном шкафу.

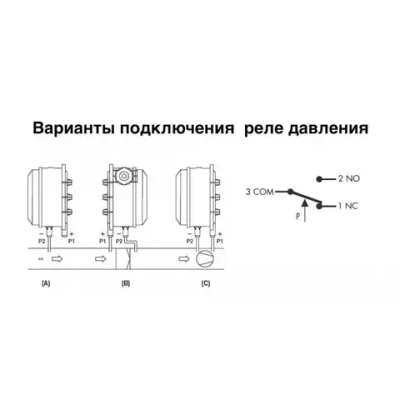

Типовые схемы подключения
- Фильтр: «+» до фильтра, «−» после. Уставка — конечное сопротивление фильтра.
- Работа вентилятора: «+» на нагнетании, «−» на всасывании (или в помещении). Уставка — заметно ниже рабочего перепада, например 30–50 Па.
- Обрыв ремня: так же, как контроль работы вентилятора с ременным приводом: при обрыве давление падает, реле срабатывает.
Контакты НО и НЗ позволяют выбрать логику: замыкание при аварии для сигнальной лампы или размыкание для цепи блокировки.
Монтаж
Реле устанавливают вертикально, штуцерами вниз — так в него не попадает конденсат из трубок. Трубки делают как можно короче и без провисаний.
Вопросы
Можно ли использовать DPS для защиты электронагревателя? Да, как датчик наличия потока: нагрев разрешается, только пока реле видит перепад от работающего вентилятора.
Есть ли реле с диапазоном от 20 Па? Да, DVL-200 — 20–200 Па, удобен для контроля потока и блокировки электронагревателя.
