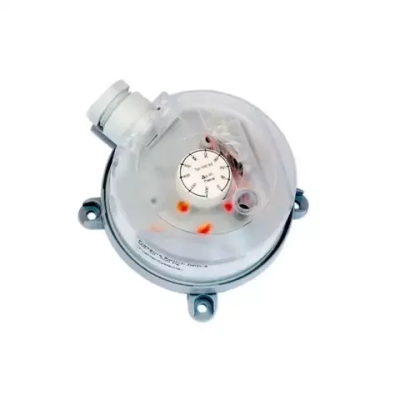

Датчик перепада давления DVL-500
2 758 ₽
В наличии
Датчик перепада давления DVL-1000
2 758 ₽

Датчики перепада давления DVL: контроль работы вентилятора и клапанов

Механические реле DVL определяют перепад давления неагрессивных газов и подают дискретный сигнал «вкл/выкл», когда перепад достигает уставки. В вентиляции их используют как «глаза» автоматики: работает ли вентилятор, есть ли поток воздуха, открылся ли клапан, не порвался ли ремень, не пора ли менять фильтр. В разделе — три модели на 200, 500 и 1000 Па.

Модели

МодельДиапазонТипичная задача
DVL-20020–200 Паконтроль потока и работы вентилятора, блокировка электронагревателя
DVL-50050–500 Пафильтры приточных установок, контроль ремня
DVL-1000до 1000 Пафильтры тонкой очистки, мощные установки

Как DVL защищает систему

Блокировка электрокалорифера. Если вентилятор остановился, а нагреватель продолжает работать, ТЭНы перегреются за минуты. Реле DVL-200, подключённое к вентилятору, разрывает цепь нагревателя, как только пропадает поток.

Контроль открытия клапана. Вентилятор, который запустился при закрытом воздушном клапане, работает «в стену». Реле видит отсутствие перепада и сообщает об аварии.

Обрыв ремня. У вентиляторов с ременным приводом двигатель продолжает крутиться и после обрыва ремня — по току этого не заметить. По перепаду давления — сразу.

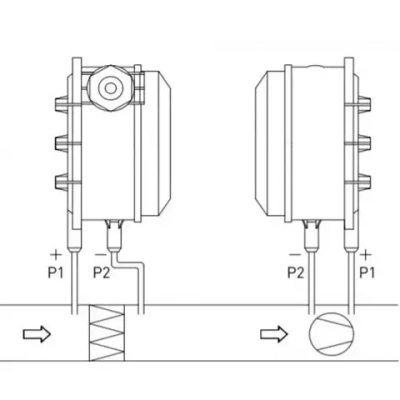

Загрязнение фильтра. Реле подключают до и после фильтра и настраивают на его конечное сопротивление.

Характеристики

  • микропереключатель с перекидным беспотенциальным контактом, 5(0,8) А при 250 В~;
  • зона нечувствительности — 10–20 Па в зависимости от диапазона, точность ±15 %;
  • IP54, от −30 до +85 °C;
  • корпус из поликарбоната с прозрачной крышкой, 98 × 98 × 58 мм; ручка уставки — снаружи.

Как настроить

  1. Запустите систему в штатном режиме и измерьте рабочий перепад (или возьмите его из расчёта).
  2. Для контроля потока установите уставку примерно на половину рабочего перепада.
  3. Для фильтра — на конечное сопротивление по паспорту установки. Если паспорта нет, ориентир по методике EN 779 — около 250 Па для фильтров G3–G4 и около 450 Па для F5–F9: для G4 подойдёт DVL-500, для F7 — DVL-1000.
  4. Проверьте срабатывание: остановите вентилятор или временно перекройте фильтр.

Вопросы

Нужно ли что-то докупать для монтажа? Нужны трубки и штуцеры для подключения к воздуховоду, если они не входят в комплект конкретной модели. Состав комплекта указан в карточке.

Есть реле для неотапливаемых венткамер? Да, DPS работают от −40 °C и имеют два контакта — НО и НЗ.
