Водяные канальные нагреватели ВНП для прямоугольных воздуховодов
ВНП — медно-алюминиевые водяные нагреватели, которые ставятся прямо в разрыв прямоугольного воздуховода. Сечение нагревателя совпадает с сечением канала, поэтому переходы не нужны: обычный фланцевый стык, подключение воды — и приточная установка получает подогрев. В каталоге 18 моделей: девять типоразмеров от 400 × 200 до 1000 × 500 мм, каждый в двух- и трёхрядном исполнении.
Модельный ряд
| Канал, мм | Номинальный расход | Два ряда | Три ряда |
|---|---|---|---|
| 400 × 200 | 850 м³/ч | ВНП 40-20-2 | ВНП 40-20-3 |

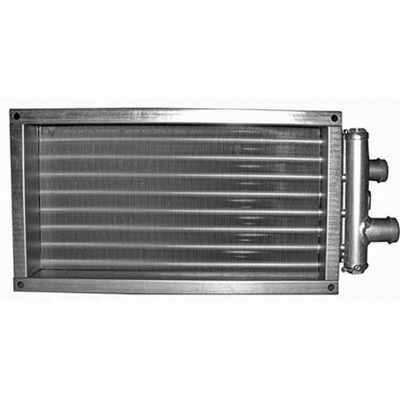

| 500 × 250 | 1 350 м³/ч | ВНП 50-25-2 | ВНП 50-25-3 |
| 500 × 300 | 1 600 м³/ч | ВНП 50-30-2 | ВНП 50-30-3 |
| 600 × 300 | 1 900 м³/ч | ВНП 60-30-2 | ВНП 60-30-3 |
| 600 × 350 | 2 200 м³/ч | ВНП 60-35-2 | ВНП 60-35-3 |
| 700 × 400 | 3 000 м³/ч | ВНП 70-40-2 | ВНП 70-40-3 |
| 800 × 500 | 4 300 м³/ч | ВНП 80-50-2 | ВНП 80-50-3 |
| 900 × 500 | 4 800 м³/ч | ВНП 90-50-2 | ВНП 90-50-3 |
| 1000 × 500 | 5 000 м³/ч | ВНП 100-50-2 | ВНП 100-50-3 |
Номинальный расход в названии модели — это расход воздуха, на который рассчитан нагреватель. Мощность, расход и потери давления воды при номинальных условиях указаны в карточке каждой модели.
Пример: ВНП 50-30-2
ВНП 50-30-2 на 1600 м³/ч воздуха даёт 28 кВт тепла. Для этого ему нужно 1193 кг/ч воды (0,33 л/с), потери давления по воде — 4,0 кПа. Такой нагреватель подходит для приточной установки небольшого офиса или магазина на 25–30 человек.
Как выбрать типоразмер и рядность
- Возьмите сечение вашего прямоугольного воздуховода — это и будет типоразмер ВНП.
- Проверьте, что расход вашей системы близок к номинальному. Если расход сильно меньше, скорость воздуха в нагревателе низкая, и теплоотдача падает; если сильно больше — растёт сопротивление.
- Посчитайте нужную мощность: Q (Вт) = 0,335 × L × Δt. Например, 3000 м³/ч с нагревом на 43 °C — около 43,2 кВт.
- Если двухрядная модель не даёт нужной мощности при вашем температурном графике, берите трёхрядную того же сечения.
Монтаж
Нагреватель можно ставить горизонтально или вертикально, но воздухоотводчик должен оказаться в верхней точке. Подключение — противотоком: подача со стороны выхода воздуха, обратка — со стороны входа. Перед нагревателем обязательно ставят фильтр, иначе пыль забьёт межпластинное пространство. Для защиты от замерзания нужен смесительный узел и автоматика с датчиком обратной воды.
ВНП или TEW
Обе серии — медно-алюминиевые нагреватели на одни и те же сечения каналов. Если в проекте указана конкретная серия, берите её; если нет — сравните мощность и сопротивление в карточках при вашем расходе. Теплообменники TEW и TEWL — в разделе Теплообменники, общий подбор водяных нагревателей — в разделе водяные воздухонагреватели.
