Осевые вентиляторы Vilmann SQA, SQT и WA

Vilmann — марка вентиляционного оборудования; на сайте есть и мотор-колёса этой марки для канальных и крышных вентиляторов. В этом разделе — крупные осевые вентиляторы Vilmann с диаметром колеса от 500 до 800 мм и расходом от 5900 до 20 200 м³/ч. Это оборудование для общеобменной вентиляции больших помещений: складов, цехов, ангаров, теплиц, животноводческих помещений, а также для обдува промышленных теплообменников.

SQA и SQT

• SQA — однофазные модели 230 В (буква E в обозначении): 500, 550 и 630 мм.
• SQT — трёхфазные модели 380 В (буква D): 710 и 800 мм.

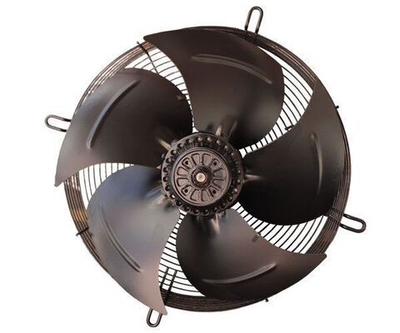

Число в обозначении — диаметр колеса в миллиметрах. Обозначения WA 500…800 в каталоге — те же вентиляторы под другим названием, их параметры совпадают с SQA и SQT соответствующего диаметра.

Модельный ряд

Как подобрать

Расход считают как объём помещения, умноженный на кратность воздухообмена. Пример: склад 1200 м² с высотой 6 м — 7200 м³. При кратности 2 нужно 14 400 м³/ч: это один SQT-710 на 17 000 м³/ч или два SQA-630 по 10 100 м³/ч, если важно распределить вытяжку по двум стенам и не тянуть трёхфазную линию. Паспортный расход указан без сопротивления; если перед вентилятором стоят жалюзи, решётка или короткий воздуховод, закладывайте запас 15–25 %.

Монтаж и подключение

Осевые вентиляторы такого размера крепят в проём стены или на раму, обязательно с защитной решёткой со стороны, доступной людям. Для наружной стены нужны жалюзи или клапан, чтобы зимой холодный воздух не шёл внутрь при остановке. Однофазные SQA подключаются к сети 230 В через конденсатор, трёхфазные SQT — к 380 В через автомат защиты двигателя. Обороты регулируют трансформаторными или тиристорными регуляторами подходящей мощности.

Где ещё смотреть

Для ферм и птичников с расходами 20–56 тыс. м³/ч — вытяжные вентиляторы с жалюзи и разгонные вентиляторы. Компактные осевые до 13 000 м³/ч — YWF на сетке. Мотор-колёса Vilmann для канальных и крышных вентиляторов — в разделе Мотор-колёса.
