Медно-алюминиевые теплообменники TEW и TEWL для вентиляции
TEW и TEWL — водяные теплообменники для прямоугольных воздуховодов. Медные трубки с теплоносителем проходят через пакет тонких алюминиевых пластин, корпус — из оцинкованной стали. Такой теплообменник работает и на нагрев, и на охлаждение воздуха: всё зависит от того, что подать в трубки — горячую воду или охлаждённую воду (гликоль) от чиллера. Поэтому TEW ставят в приточные установки, воздушные завесы, фанкойлы и системы воздушного отопления.
TEW и TEWL — в чём разница

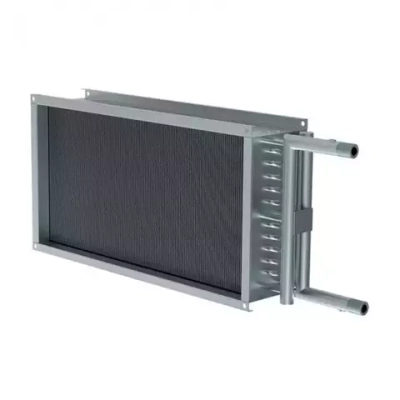

Теплообменная часть у них одинаковая. Отличаются патрубки подключения: у TEW они укороченные, у TEWL — удлинённые. Удлинённые удобнее, если теплообменник стоит в тесном месте или в корпусе установки и до коллектора нужно дотянуться ключом. В каталоге есть двухрядные (02) и трёхрядные (03) исполнения, а четырёхрядные вынесены в раздел TEW BAH.
Как читать обозначение
«TEW 03.50-30»: 03 — три ряда трубок, 50-30 — типоразмер под прямоугольный канал 500 × 300 мм. Типоразмеры — от 30-15 (канал 300 × 150) до 100-50 (канал 1000 × 500), то есть теплообменник ставится в разрыв стандартного воздуховода без переходов.
Пример характеристик
TEW 03.30-15: площадь теплообмена 2,2 м², сопротивление по воздуху 129 Па, максимальный расход теплоносителя 0,7 м³/ч, гидравлическое сопротивление 5,7 кПа, объём воды 0,6 л, масса 5,5 кг. Трубки — медь 3/8" (9,52 мм) в шахматном порядке, подключение теплоносителя — резьбовое.
Когда брать два ряда, а когда три
Двухрядный теплообменник дешевле и даёт меньшее сопротивление воздуху — его хватает при мягком температурном графике или небольшом перепаде температур. Трёхрядный сильнее греет при том же расходе воздуха и выбирается, если нагреть нужно от сильного мороза до +18…+20 °C или если температура теплоносителя невысокая (например, от теплового насоса или конденсационного котла). При работе на охлаждение больше рядов — тоже лучше: охлаждённая вода имеет маленький перепад температур, и площадь теплообмена решает.
Условия эксплуатации
- воздух и невзрывоопасные газовые смеси без липких веществ, волокон и абразива, запылённость — до 100 мг/м³;
- климатическое исполнение У, категория размещения 3 по ГОСТ 15150;
- максимальная мощность — при подключении теплоносителя противотоком к воздуху;
- перед теплообменником нужен воздушный фильтр, на подаче воды — сетчатый фильтр.
Защита от замерзания
При работе на нагрев зимой медно-алюминиевый теплообменник размораживается быстрее стального калорифера: стенка трубки тонкая, объём воды маленький. Поэтому TEW подключают через смесительный узел с циркуляционным насосом и ставят автоматику с датчиком обратной воды и канальным датчиком температуры после теплообменника.
Где ещё смотреть
Подбор по расходу воздуха и мощности — в разделе водяные воздухонагреватели для прямоугольных каналов. Стальные калориферы КСк для больших расходов — в разделе Калориферы.
