Мотор-колёса ebm-papst R2E для круглых канальных вентиляторов
ebm-papst — немецкий производитель двигателей и вентиляторов. Мотор-колёса серии R2E стоят во многих круглых канальных вентиляторах на трубы 125–315 мм. Если такой вентилятор загудел или остановился, проще всего заменить мотор-колесо на такое же: корпус, патрубки и автоматика остаются на месте, а вентилятор возвращается к паспортным характеристикам.
Модели в каталоге
| Модель | Диаметр колеса, мм |
|---|---|
| R2E190-RA26-05 | 190 |
| R2E220-RB06-01 | 220 |

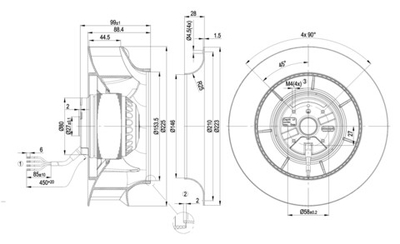

| R2E225-RA92-09 | 225 |

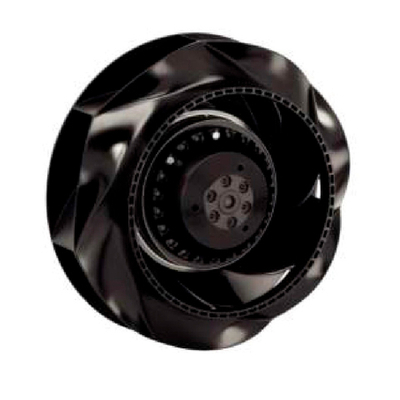

| R2E250-RA50-09 | 250 |

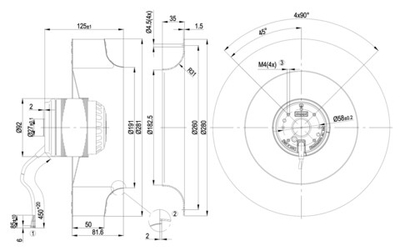

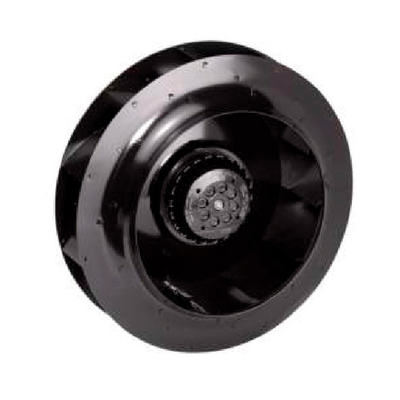

| R2E280-AE52-05 | 280 |

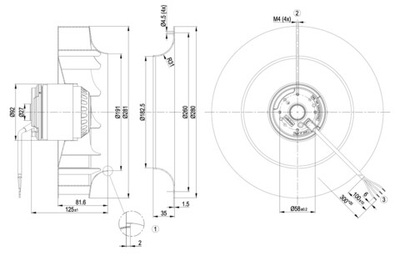

| R2E280-AE52-31 | 280 |
Как читать код R2E
R2E — радиальное (центробежное) колесо с однофазным двигателем. Число после букв — диаметр колеса в миллиметрах: 190, 220, 225, 250, 280. Буквы и цифры после дефиса (RA26-05, AE52-31) — исполнение двигателя и колеса: мощность, обмотка, направление вращения, тип крепления. Поэтому две модели одного диаметра, например R2E280-AE52-05 и R2E280-AE52-31, могут не быть взаимозаменяемыми. Сверяйте полный код с шильдиком старого мотор-колеса.
Порядок замены
- Отключите питание и снимите вентилятор из трубы или откройте корпус.
- Сфотографируйте схему подключения проводов и конденсатора.
- Открутите крепление мотор-колеса и снимите его вместе с колесом.
- Установите новое мотор-колесо на те же крепления, подключите по схеме, замените конденсатор, если он старше 5–7 лет или потерял ёмкость.
- Проверьте направление вращения и отсутствие задеваний колеса о корпус.
Если оригинала нет в наличии
Для круглых канальных вентиляторов есть аналоги с теми же посадочными размерами: мотор-колёса MES CF и Vilmann BX. При выборе аналога сравните диаметр колеса, крепление, напряжение, ток и направление вращения. Отдельно продаются диффузоры-аналоги ebm-papst для центробежных вентиляторов: 190 мм, 220 мм, 225 мм, 250 мм.
Вопросы
Нужно ли менять конденсатор вместе с мотор-колесом? Желательно. Старый конденсатор с потерянной ёмкостью снижает обороты и перегревает новый двигатель.
Подойдёт ли мотор-колесо от другого вентилятора того же диаметра? Только если совпадают крепление, направление вращения и электрические параметры. Все серии мотор-колёс — в разделе Мотор-колёса для вентиляторов.
