ВКК М в металлическом корпусе
Вентиляторы ВКК М в металлическом корпусе

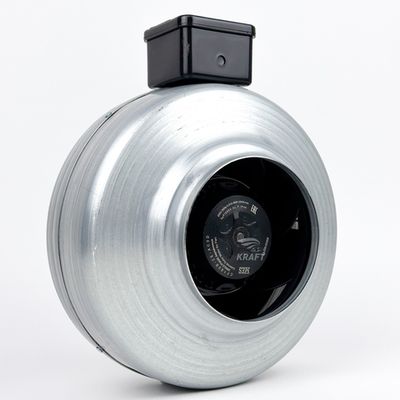

ВКК М — канальные вентиляторы ООО «КРАФТ» для круглых воздуховодов в корпусе из оцинкованной стали. В разделе 16 моделей на трубы от 100 до 500 мм. Модели на 100–315 мм рассчитаны на квартиры, офисы и магазины. Модели 355–500 мм дают до 5400 м³/ч и подходят для складов, цехов и автосервисов, в том числе с трёхфазной сетью 380 В.
ВКК М на 100–315 мм
Расход указан максимальный, без сопротивления сети. Обратите внимание: у М-версий на 100–250 мм паспортный расход ниже, чем у пластиковых ВКК V того же диаметра. Например, у ВКК-100 М — 250 м³/ч, у ВКК-100 V — 490 м³/ч. Поэтому сравнивайте модели по характеристикам, а не только по диаметру.
ВКК 355–500 мм
| Модель | Труба, мм | Макс. расход, м³/ч | Макс. напор, Па | Питание |
|---|---|---|---|---|
| ВКК-355E-1 | 355 | 1 800 | 290 | 230 В |
| ВКК-355E-2 | 355 | 2 900 | 800 | 230 В |
| ВКК-355D-2 | 355 | 2 900 | 830 | 380 В |
| ВКК-400E-1 | 400 | 2 200 | 250 | 230 В |
| ВКК-400D-1 | 400 | 2 200 | 310 | 380 В |
| ВКК-400E-2 | 400 | 2 900 | 800 | 230 В |
| ВКК-400D-2 | 400 | 2 900 | 800 | 380 В |
| ВКК-450E-1 | 450 | 4 050 | 420 | 230 В |
| ВКК-500E-1 | 500 | 5 400 | 450 | 220 В |
В обозначении буква E — однофазное питание 230 В с конденсатором, D — трёхфазное 380 В. Цифра после дефиса — тип двигателя: «-1» — тихоходный, около 1400 об/мин, экономичный, для коротких трасс; «-2» — быстроходный, около 2740 об/мин, с напором до 800–830 Па для систем с калорифером, фильтром и длинной разводкой.
Металл или пластик
- Стальной корпус выбирают, когда вентилятор может получить удар, стоит в техническом помещении или цехе, или когда к оборудованию есть требование негорючего корпуса.
- Пластиковый корпус легче, не боится влаги и обычно дешевле — удобен для квартир, санузлов и влажных помещений.
- Для расходов больше 1900 м³/ч в одном вентиляторе остаются только стальные модели 355–500 мм.
Конструкция
Корпус из оцинкованного стального листа, клеммная коробка из пластика, кронштейн для крепления к стене или потолку. Двигатель с внешним ротором оснащён термозащитой. У моделей 355–500 колесо с назад загнутыми лопатками из композитного материала, двигатели Weiguang и Sanmu, фланцы длиной 15–20 мм. Вентиляторы ставятся в разрыв воздуховода в любом положении.
Как подобрать
Сначала считают расход: для жилья — по нормам на помещение, для офиса — 40–60 м³/ч на человека, для склада и цеха — объём, умноженный на кратность. Затем выбирают диаметр трубы так, чтобы скорость воздуха была 3–6 м/с: через 200 мм при 4 м/с проходит 452 м³/ч, через 315 мм — 1 122 м³/ч, через 400 мм — 1 810 м³/ч, через 500 мм — 2 827 м³/ч. Если в линии калорифер и фильтр, берите модель с запасом по напору.
Комплектующие
Обратные клапаны, фильтры, шумоглушители, электронагреватели для круглых каналов, хомуты и гибкие вставки — под каждый диаметр.
Вопросы
Есть ли трёхфазные модели? Да: ВКК-355D-2, ВКК-400D-1 и ВКК-400D-2 на 380 В.
Можно ли ставить на улице? Нет, вентиляторы устанавливают в помещении, на чердаке или в техническом пространстве: клеммная коробка рассчитана на IP44.
