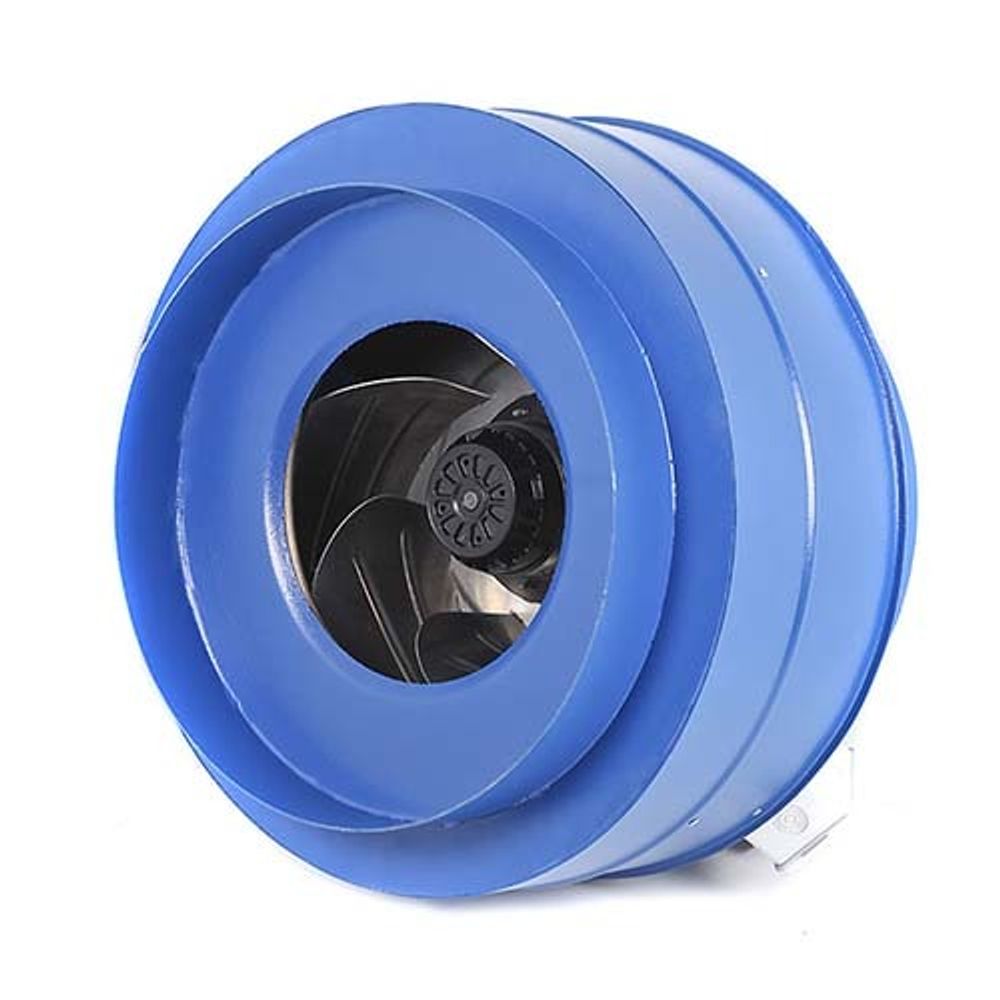

Вентилятор ВКК-450E-1 канальный для круглых воздуховодов 4050 м3/час

(0)
(0)
Добавить в сравнение В наличии
Характеристики
Давление max, Па:
420
Конденсатор, pf/VDB:
9
Мощность, Вт:
360
Напряжение, В:
230
Сила тока, А:
1.50
Скорость, rpm:
1420
Производительность max, м3/ч:
4050
Все характеристики
Описание

ВКК-450E-1 — канальный вентилятор для воздуховодов Ø450 мм: до 4050 м³/ч при 360 Вт, напор 420 Па, ток 1,5 А, 1420 об/мин, сеть 230 В. Стальной корпус, термозащита, кронштейн в комплекте.

Показать полностью Свернуть
Стоимость товара указана с НДС
Нет в наличии
Описание
Характеристики
Отзывы
Описание

ВКК-450E-1 — 4050 м³/ч от однофазной сети при 360 Вт

ВКК-450E-1 — вентилятор для больших расходов там, где нет трёхфазной сети. Он перемещает до 4050 м³/ч, потребляя 360 Вт: больше 11 м³/ч на ватт. В линейке 355–500 мм выше этот показатель только у ВКК-355E-1, но тот перемещает вдвое меньше воздуха. Тихоходный двигатель Weiguang на 1420 об/мин создаёт до 420 Па — достаточно для трассы с решётками, клапаном и умеренной разводкой.

Расход в трубе Ø450

Скорость воздуха в трубе Ø450 ммРасходГде уместна такая скорость
4 м/с2 290 м³/чторговые залы, офисы открытого типа
5 м/с2 863 м³/чобщие ветки системы
6 м/с3 435 м³/чмагистраль в производственном помещении
8 м/с4 580 м³/чкороткие технические участки, где шум не важен

4050 м³/ч в трубе 450 мм — это 7,1 м/с. Для магистрали промышленного объекта такой режим нормален.

Пример: склад или торговый зал

Склад 300 м² с потолком 4,5 м — 1350 м³ воздуха. При трёхкратном обмене нужно 4050 м³/ч, ровно максимум ВКК-450E-1. На практике вентилятор подбирают с запасом, поэтому такая модель закрывает помещения до 250–280 м² при кратности 3 или до 400 м² при кратности 2. Для торгового зала расход считают и по числу людей — выбирают большее значение.

Электрика и экономика

Ток — 1,5 А, конденсатор — 9 мкф. Скорость регулируется трансформаторным или тиристорным регулятором с номинальным током больше 1,5 А. При круглосуточной работе на полной мощности вентилятор расходует около 3 154 кВт·ч в год, примерно 25 200 ₽ при тарифе 8 ₽/кВт·ч. Двухполюсный вентилятор на 2900 м³/ч (ВКК-400E-2) при этом тратит 590 Вт, то есть ВКК-450E-1 даёт на 40 % больше воздуха при меньшем потреблении — если трассе хватает 420 Па.

Конструкция

Конструкция типична для металлической серии ВКК: оцинкованный корпус, внешнероторный двигатель, композитная крыльчатка с назад загнутыми лопатками и клеммная коробка из ПВХ (IP44). Термозащита с автоматическим перезапуском, фланцы 15–20 мм под воздуховод Ø450, кронштейн в комплекте. Производство — Россия.

Соседние модели

  • ВКК-500E-1 — 5400 м³/ч и 450 Па для трубы 500 мм;
  • ВКК-400E-2 — 2900 м³/ч, но 800 Па для трасс с калорифером и фильтром.

Комплектующие

Трасса Ø450: обратные клапаны круглого сечения — чтобы зимой не дуло через остановленный вентилятор, шумоглушители для круглых воздуховодов — если склад граничит с офисом, хомуты и гибкие вставки круглого сечения — для монтажа.

Вопросы

Подойдёт ли для приточной установки с калорифером? Если суммарное сопротивление калорифера, фильтра и трассы укладывается в 420 Па — да. Калорифер и фильтр вместе легко отнимают 200–400 Па, а по мере загрязнения фильтра ещё больше, поэтому трассу нужно считать.

Характеристики
Давление max, Па
420
Конденсатор, pf/VDB
9
Мощность, Вт
360
Напряжение, В
230
Сила тока, А
1.50
Скорость, rpm
1420
Производительность max, м3/ч
4050
