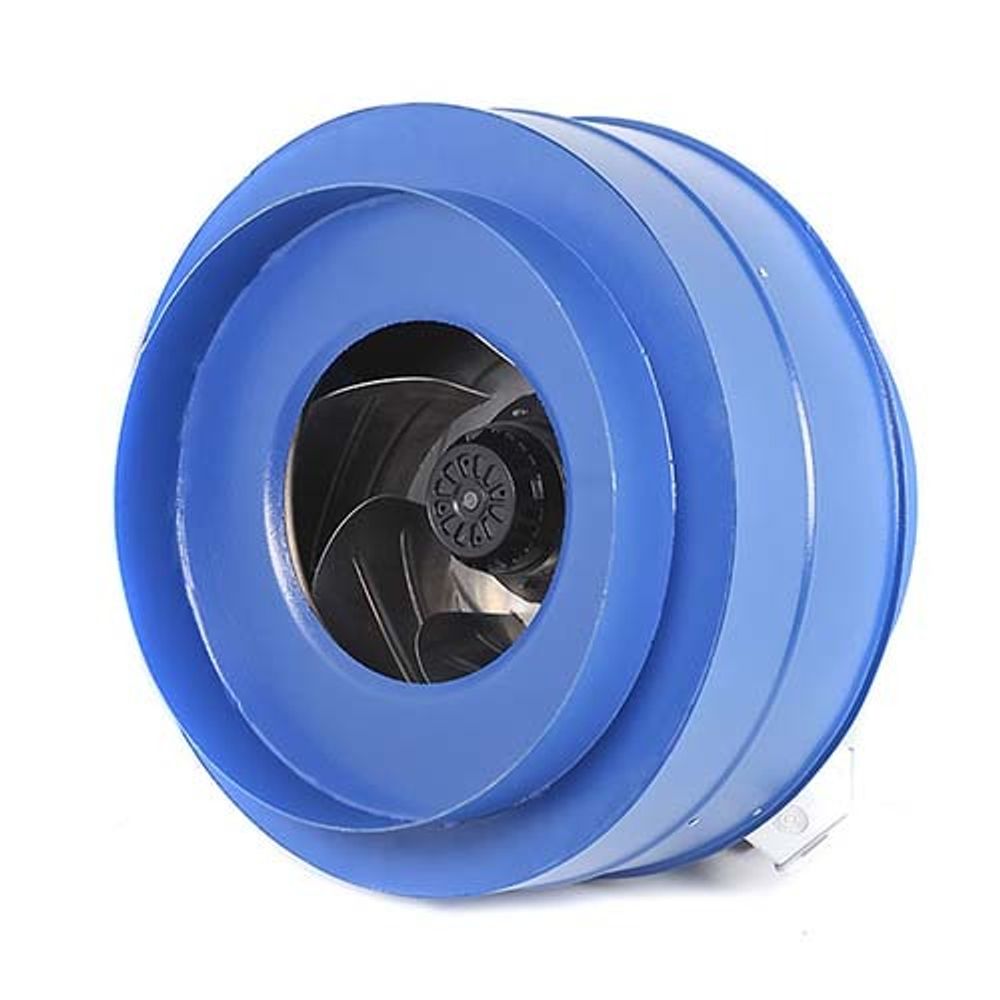

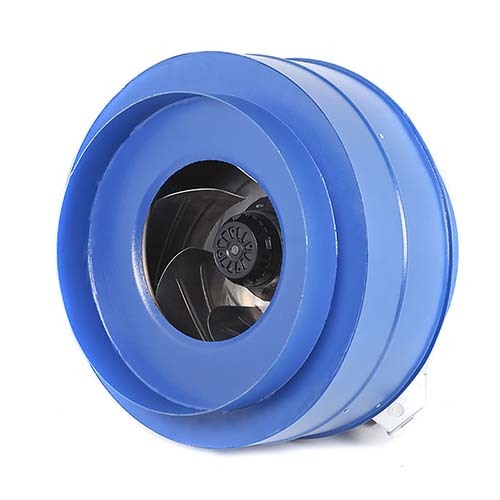

Вентилятор ВКК-500E-1 канальный для круглых воздуховодов 5400 м3/час

(0)
(0)
Добавить в сравнение В наличии
Характеристики
Давление max, Па:
450
Конденсатор, pf/VDB:
16
Мощность, Вт:
610
Напряжение, В:
220
Сила тока, А:
2.8
Скорость, rpm:
1420
Производительность max, м3/ч:
5400
Все характеристики
Описание

ВКК-500E-1 — самый производительный вентилятор серии ВКК: до 5400 м³/ч, 450 Па, 610 Вт, ток 2,8 А, однофазная сеть 220 В, труба Ø500 мм. Стальной корпус, термозащита, кронштейн в комплекте.

Показать полностью Свернуть
Стоимость товара указана с НДС
Нет в наличии
Описание
Характеристики
Отзывы
Описание

ВКК-500E-1 — канальный вентилятор 500 мм на 5400 м³/ч

ВКК-500E-1 — флагман серии ВКК в металлическом корпусе. Он перемещает до 5400 м³/ч при напоре до 450 Па и работает от однофазной сети 220 В. Двигатель Weiguang на 1420 об/мин потребляет 610 Вт. Это вентилятор для цехов, складов, автомоек, спортзалов и больших торговых помещений, где нужен крупный расход, а трёхфазной линии под вентиляцию нет.

Расход в трубе Ø500

Скорость воздуха в трубе Ø500 ммРасходГде уместна такая скорость
4 м/с2 827 м³/чторговые залы, офисы открытого типа
5 м/с3 534 м³/чобщие ветки системы
6 м/с4 241 м³/чмагистраль в производственном помещении
8 м/с5 655 м³/чкороткие технические участки, где шум не важен

На максимуме скорость в трубе 500 мм — 7,6 м/с. Рабочая зона — 3500–5000 м³/ч.

Пример: цех или автосервис

Помещение 250 м² с высотой 5 м — 1250 м³. При кратности 4 нужно 5000 м³/ч: это верхняя часть рабочей зоны ВКК-500E-1. Если цех больше или требуется кратность выше, ставят два вентилятора на разные зоны — так проще балансировать воздух и не держать одну магистраль огромного сечения.

ВКК-500E-1 или ВКК-450E-1

ВКК-450E-1 даёт 4050 м³/ч при 360 Вт и 1,5 А — он экономичнее на кубометр воздуха. ВКК-500E-1 выбирают, когда нужно на треть больше расхода или трасса уже выполнена в диаметре 500 мм. Напор у них близкий: 420 и 450 Па.

Электрика

Питание — 220 В, ток — 2,8 А, конденсатор — 16 мкф (на замену — конденсатор CBB60 16 мкф). Скорость регулируют трансформаторным или тиристорным регулятором с номинальным током больше 2,8 А. При круглосуточной работе на полной мощности — около 5 344 кВт·ч в год, примерно 42 800 ₽ при тарифе 8 ₽/кВт·ч. Двигатель оснащён термозащитой с автоматическим перезапуском. Подключение — стационарное, через отдельный автомат.

Конструкция

Колесо из композита с лопатками, загнутыми назад, насажено прямо на внешний ротор двигателя; двигатель держит стальное оцинкованное крепление внутри такого же корпуса. Электрическое подключение — в коробке из ПВХ со степенью защиты IP44. Фланцы 15–20 мм под воздуховод Ø500, кронштейн для крепления на стену или потолок в комплекте. Производство — Россия.

Комплектующие

Под трубу 500 мм в каталоге есть обратные клапаны круглого сечения, гибкие вставки круглого сечения и хомуты. Для подогрева приточного воздуха — калориферы, для очистки — фильтры для круглых воздуховодов.

Вопросы

Подходит ли для автомойки? Вентилятор можно ставить для общеобменной вытяжки, но не в зону прямого попадания воды: клеммная коробка имеет защиту IP44.

Есть ли трёхфазная версия 500 мм? В этой серии — нет. Трёхфазные модели — ВКК-355D-2, ВКК-400D-1 и ВКК-400D-2.

Характеристики
Давление max, Па
450
Конденсатор, pf/VDB
16
Мощность, Вт
610
Напряжение, В
220
Сила тока, А
2.8
Скорость, rpm
1420
Производительность max, м3/ч
5400
