ВКК-400D-2 — трёхфазный вентилятор 400 мм с напором 800 Па

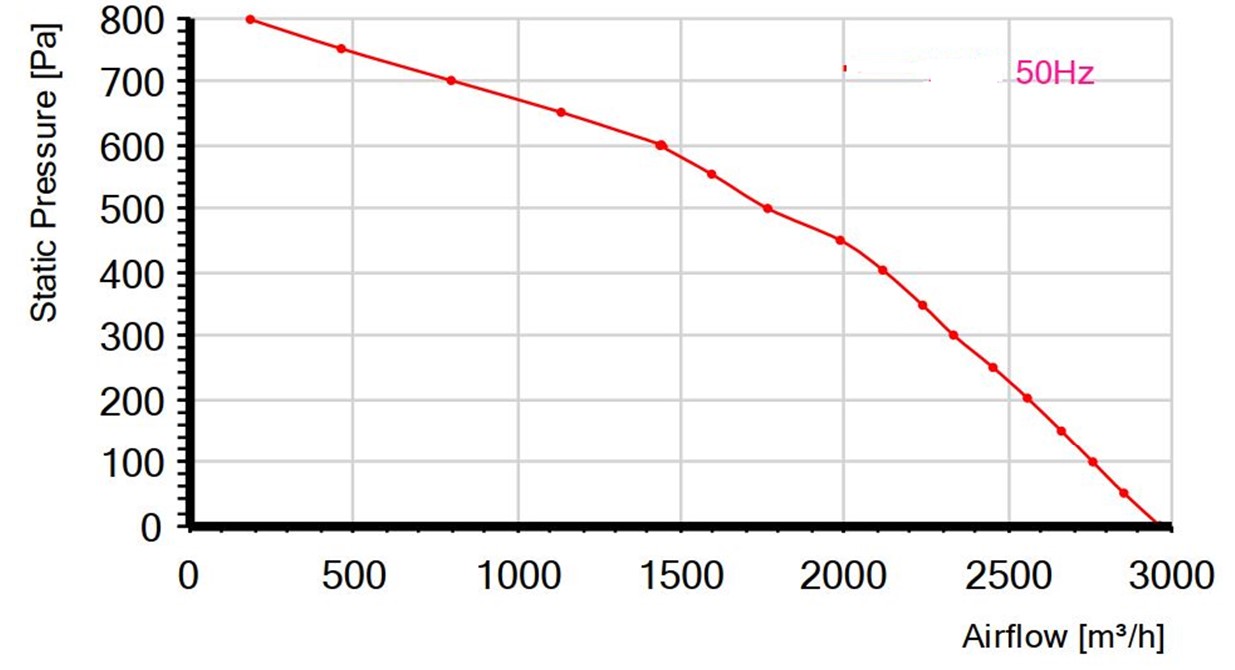

ВКК-400D-2 — трёхфазный вентилятор с двигателем 620 Вт и 2750 об/мин, до 2900 м³/ч и 800 Па. Ток на фазу — 1,1 А. Его ставят в приточные установки и вытяжные системы производственных помещений, автосервисов и складов, где есть ввод 380 В и трасса со сложной разводкой.
Расход в трубе Ø400
Для сравнения расходов по скорости: 4 м/с в трубе Ø400 — это 1 810 м³/ч, 6 м/с — 2 714 м³/ч.
На максимуме скорость в трубе 400 мм — 6,4 м/с. Это нормальный режим магистрали: шумоглушитель после вентилятора всё равно нужен, но трасса не «свистит».
Пример: вытяжка из автосервиса
Бокс на 4 поста, 240 м² при высоте 5 м — 1200 м³ воздуха. При общеобменной вытяжке с кратностью 2 нужно 2400 м³/ч. Воздух собирают по воздуховоду через несколько решёток, и сопротивление сети получается большим — для этого и нужен запас 800 Па. Выхлоп от постов при этом отводят отдельной системой местных отсосов.
Чем отличается от соседних моделей
- ВКК-400E-2 — однофазный аналог на 230 В: те же 2900 м³/ч и 800 Па, но ток 2,6 А.
- ВКК-355D-2 — трёхфазный вентилятор с теми же параметрами для трубы 355 мм.
- ВКК-400D-1 — тихоходный трёхфазный на 2200 м³/ч и 220 Вт для коротких трасс.
Подключение и расход электроэнергии
Подключение к 380 В через автомат защиты двигателя. Конденсатор не нужен. Регулирование — трёхфазным трансформаторным или тиристорным регулятором. При круглосуточной работе на полной мощности — около 5 431 кВт·ч в год, примерно 43 400 ₽ при тарифе 8 ₽/кВт·ч. Двигатель Sanmu оснащён термозащитой с автоматическим перезапуском.
Конструкция

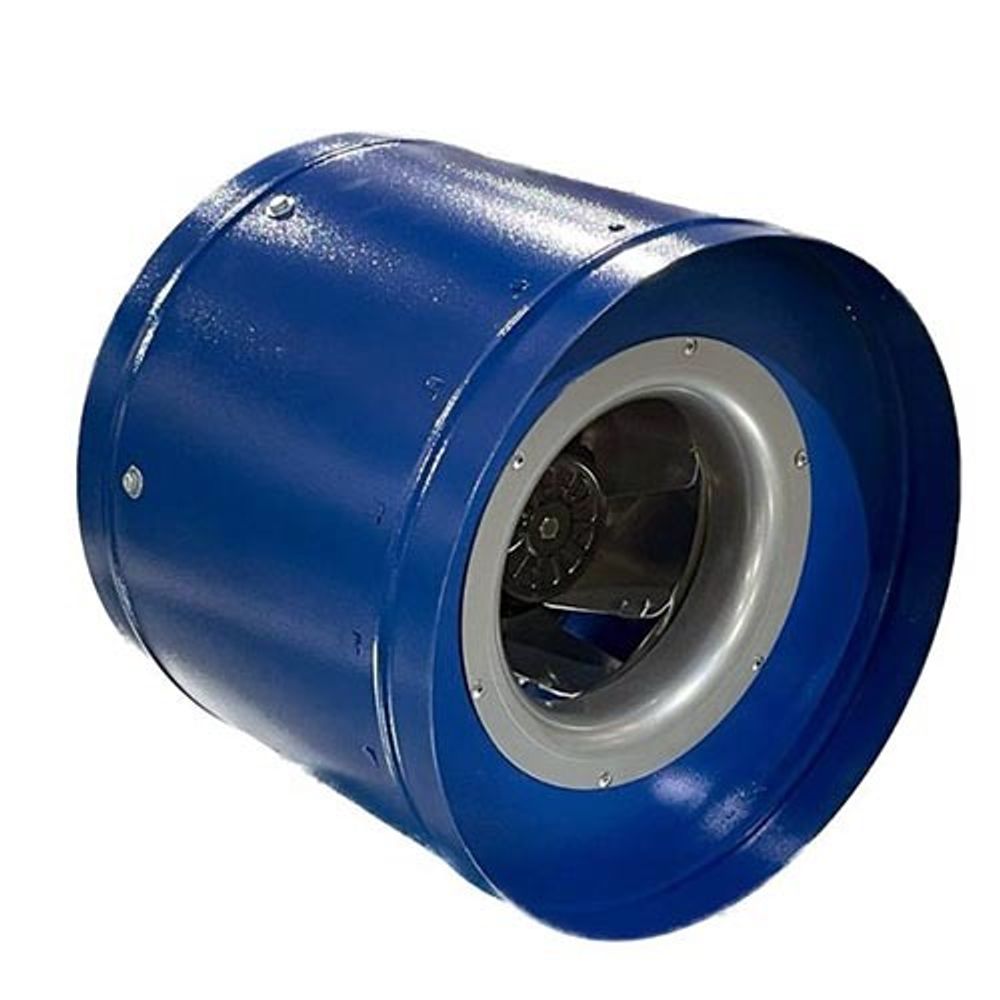

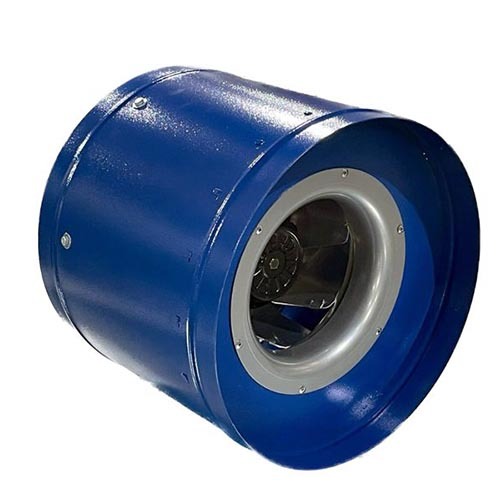

Стальной оцинкованный корпус защищает двигатель с внешним ротором и композитное рабочее колесо (лопатки загнуты назад) от механических повреждений; клеммная коробка — пластиковая, IP44. Фланцы 15–20 мм под воздуховод Ø400, кронштейн для крепления в комплекте. Производство — Россия.
Комплектующие
Для вытяжки автосервиса чаще всего берут шумоглушители для круглых воздуховодов и обратные клапаны круглого сечения; для приточной установки на этом вентиляторе — фильтры для круглых воздуховодов и калориферы.
Вопросы
Можно ли управлять от частотного преобразователя? Уточните у менеджера под конкретный преобразователь: штатно вентилятор регулируется трансформаторными и тиристорными регуляторами.
