ВКК-355D-2 — трёхфазный вентилятор 380 В для трубы 355 мм

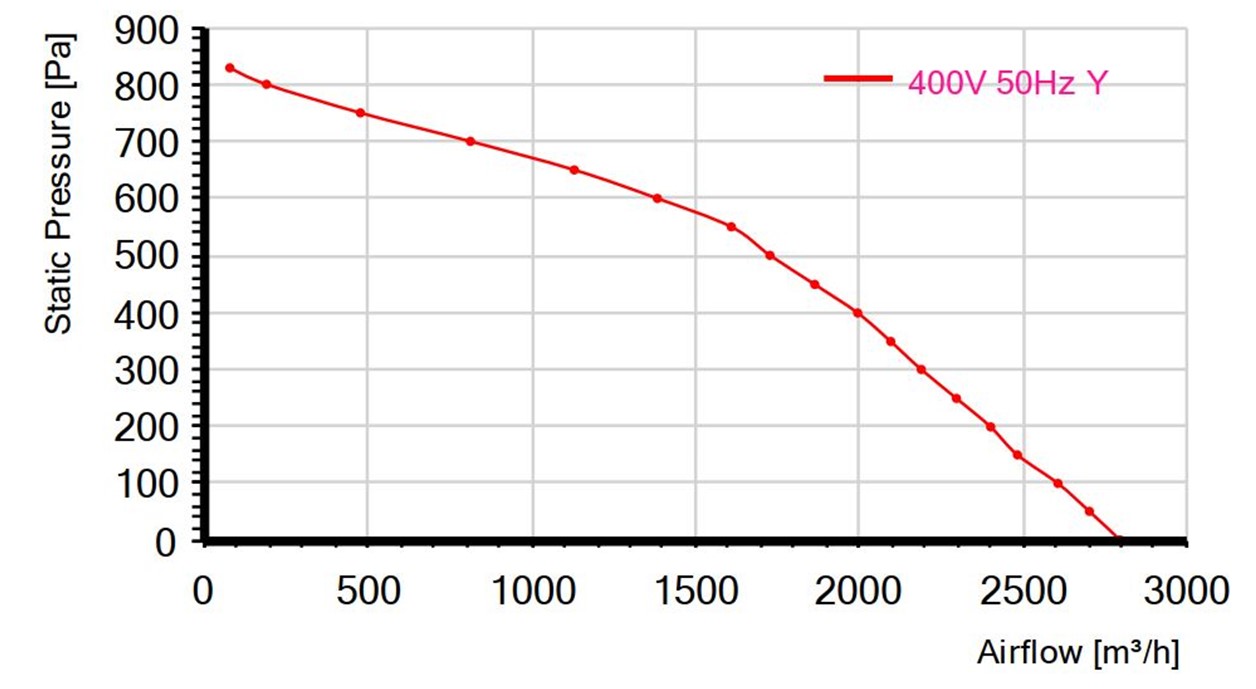

ВКК-355D-2 — версия высоконапорной модели 355 мм для трёхфазной сети. Он развивает до 830 Па и перемещает до 2900 м³/ч, а ток на фазу — всего 1,1 А. На производстве, складе или в автосервисе с вводом 380 В это удобнее однофазного аналога ВКК-355E-2, который берёт из одной фазы 2,6 А.
Зачем выбирать трёхфазную версию
- Нагрузка распределяется по трём фазам. Если на объекте несколько вентиляторов, однофазные модели перекашивают сеть, трёхфазные — нет.
- Нет конденсатора. Трёхфазному двигателю он не нужен, значит, на одну деталь, которая может выйти из строя, меньше.
- Чуть выше напор: 830 Па против 800 Па у однофазной E-2.
- Меньше ток — можно использовать кабель меньшего сечения.
Расход в трубе Ø355
Через воздуховод Ø355 при 1500 м³/ч воздух идёт со скоростью 4,2 м/с, при 2500 м³/ч — 7,0 м/с. Большой напор 830 Па позволяет держать такие расходы даже на длинной трассе с калорифером и фильтром.
Пример: общеобменная вентиляция цеха
Цех 200 м² с высотой 5 м — 1000 м³ воздуха. При кратности 2,5 нужно 2500 м³/ч. Это рабочая зона ВКК-355D-2: остаётся запас давления на фильтр, калорифер и разводку по цеху. Для двух-трёх зон ставят несколько вентиляторов на отдельные ветки, а по фазам нагрузка остаётся равномерной.
Подключение и регулирование
Вентилятор подключается к сети 380 В по схеме из паспорта, через автомат защиты двигателя. Скорость регулируют трёхфазным трансформаторным или тиристорным регулятором. Двигатель Sanmu оснащён термозащитой с автоматическим перезапуском.
Конструкция

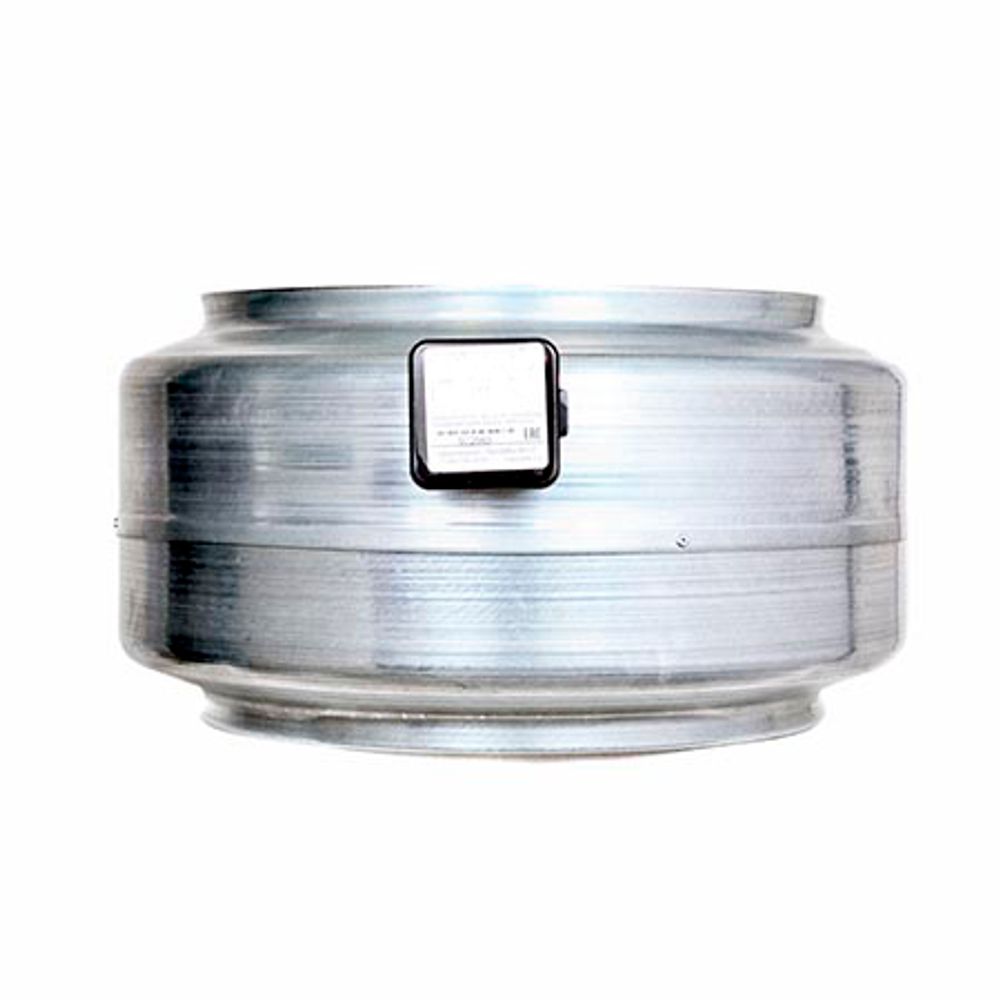

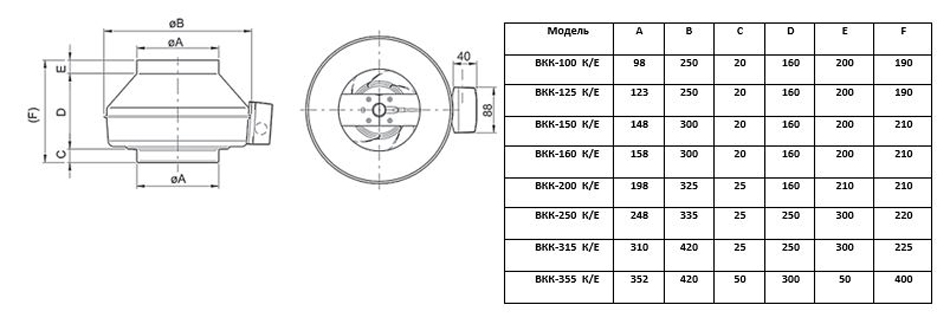

Конструкция типична для металлической серии ВКК: оцинкованный корпус, внешнероторный двигатель, композитная крыльчатка с назад загнутыми лопатками и клеммная коробка из ПВХ (IP44). Вес — 11 кг, частота вращения — 2740 об/мин. Фланцы длиной 15–20 мм под воздуховод Ø355 мм, кронштейн в комплекте. Производство — Россия.
Комплектующие
обратный клапан RSK 355, кассетный фильтр ФЛК-355, шумоглушитель 355×900, дроссель-клапан ДКК-355, гибкая вставка d=350, быстросъёмный хомут МК 355.
Другие модели того же класса
ВКК-400D-2 — тот же расход и напор в диаметре 400 мм. ВКК-400D-1 — тихоходный трёхфазный вариант на 2200 м³/ч для коротких трасс.
Вопросы
Можно ли подключить к 220 В через конденсатор? Не рекомендуем: двигатель потеряет заметную часть мощности. Для однофазной сети есть 355E-2.
Подходит ли для горячего воздуха? Вентилятор рассчитан на обычный воздух систем вентиляции. Для дымоудаления и горячих сред нужно специальное оборудование.
