ВКК-400E-1 — вентилятор 400 мм на 2200 м³/ч от однофазной сети

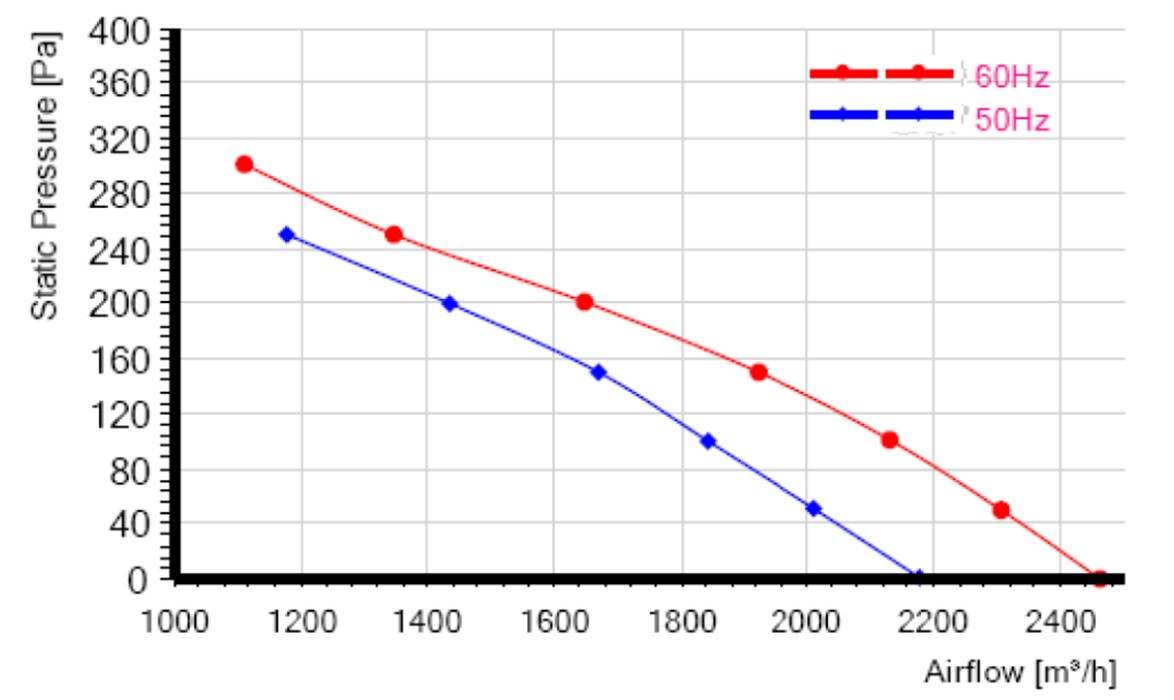

ВКК-400E-1 — для больших расходов при небольшом сопротивлении сети. Тихоходный двигатель Weiguang на 1360 об/мин потребляет 220 Вт и прокачивает до 2200 м³/ч — 10 м³/ч на ватт. Напор — 250 Па, этого достаточно для вытяжки через стену, короткого воздуховода с решёткой и обратным клапаном.
Для каких задач
- общеобменная вытяжка склада или производственного помещения с выбросом через стену;
- вентиляция подвалов и технических этажей с короткими трассами;
- вытяжка из спортзала, мастерской, гаража на несколько машин;
- замена старого вентилятора 400 мм там, где трасса уже проложена и сопротивление небольшое.
Расход в трубе Ø400
| Скорость воздуха в трубе Ø400 мм | Расход | Где уместна такая скорость |
|---|---|---|
| 4 м/с | 1 810 м³/ч | торговые залы, офисы открытого типа |
| 5 м/с | 2 262 м³/ч | общие ветки системы |
| 6 м/с | 2 714 м³/ч | магистраль в производственном помещении |
| 8 м/с | 3 619 м³/ч | короткие технические участки, где шум не важен |
2200 м³/ч в трубе 400 мм — это 4,9 м/с: спокойный режим. Крупный диаметр позволяет перемещать много воздуха при невысокой скорости, а значит, и при умеренном шуме.
400E-1 или 400E-2
ВКК-400E-2 в том же диаметре даёт 2900 м³/ч и 800 Па, но потребляет 590 Вт и берёт 2,6 А. Если в линии калорифер или фильтр, нужен он. Если трасса короткая, ВКК-400E-1 обойдётся дешевле и в покупке, и в эксплуатации: при круглосуточной работе — около 1 927 кВт·ч в год, примерно 15 400 ₽ при тарифе 8 ₽/кВт·ч.
Электрика
Питание 230 В, ток 1,0 А, конденсатор 6 мкф; на замену подойдёт конденсатор CBB60 6 мкф. Регулирование — трансформаторным или тиристорным регулятором. Термозащита двигателя с автоматическим перезапуском.
Конструкция и габариты

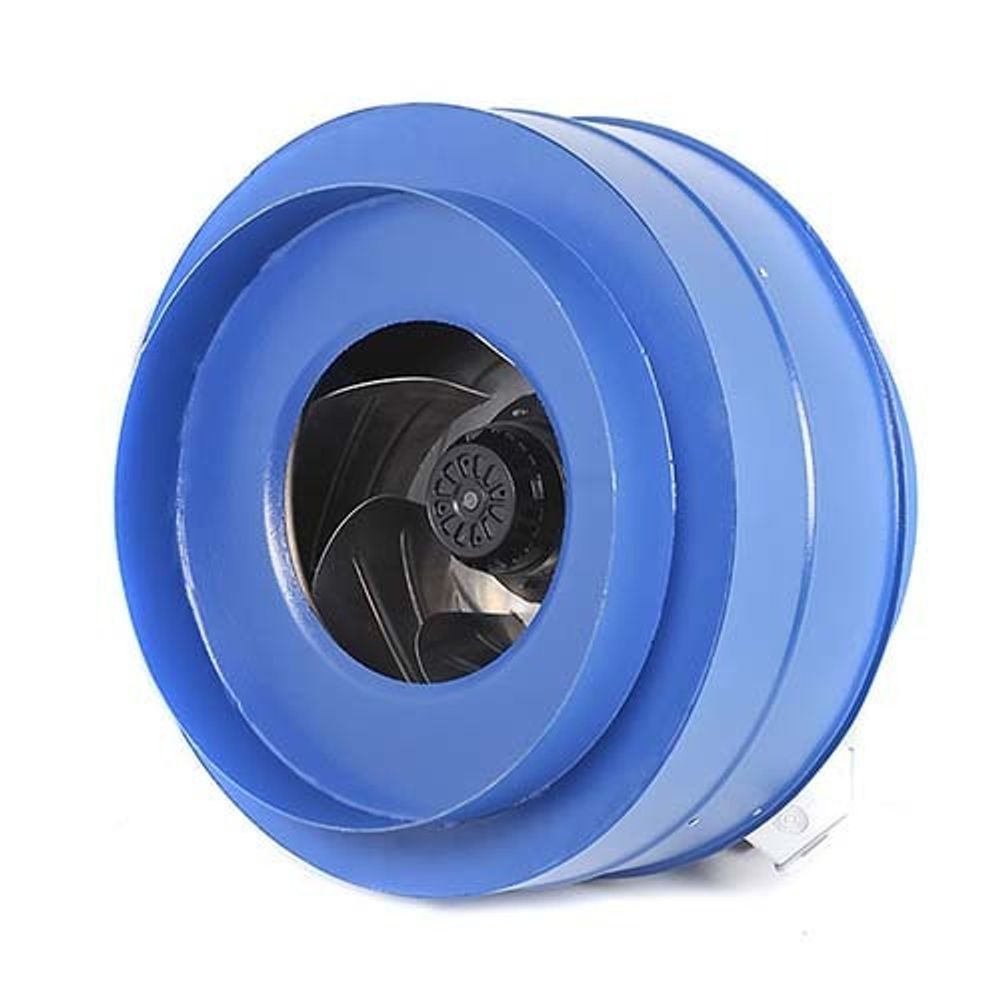

Корпус — оцинкованная сталь. Внутри на стальном креплении — двигатель с внешним ротором и композитное колесо, лопатки которого загнуты назад. Клеммы выведены в пластиковую коробку IP44. Габариты — 540 × 500 × 350 мм. Фланцы 15–20 мм под воздуховод Ø400, кронштейн для крепления на стену или потолок в комплекте. Производство — Россия.
Что ещё понадобится
Для трассы 400 мм подберите обратные клапаны круглого сечения на выброс, гибкие вставки круглого сечения для развязки от вибрации и хомуты. Если вентилятор рядом с рабочими местами — шумоглушители для круглых воздуховодов.
Вопросы
Есть ли такая же модель на 380 В? Да, ВКК-400D-1: те же 2200 м³/ч, напор 310 Па, ток 0,47 А.
Можно ли поставить вертикально? Да, вентилятор монтируется в любом положении.
