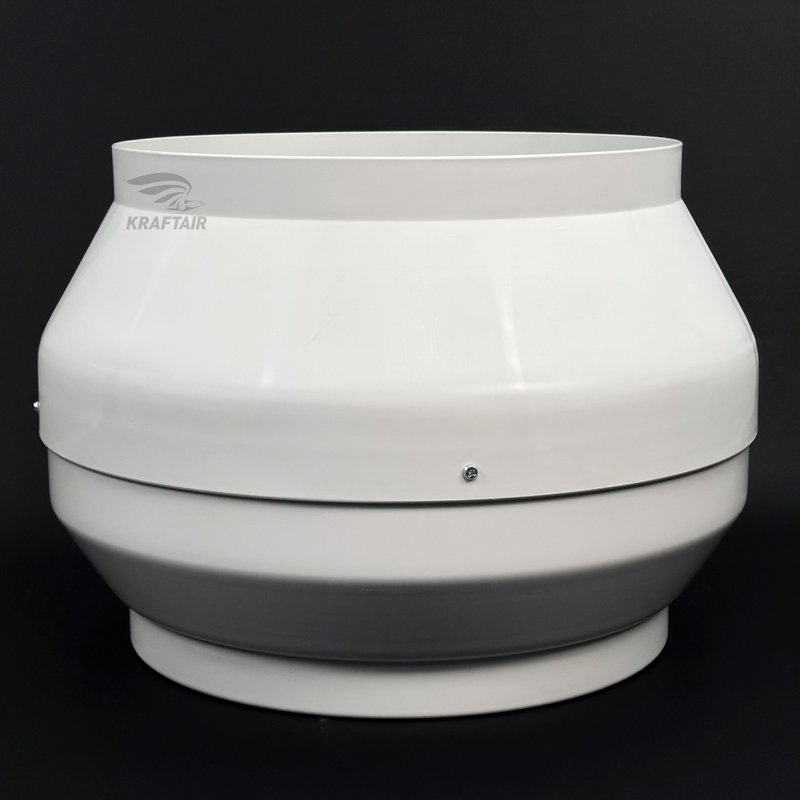

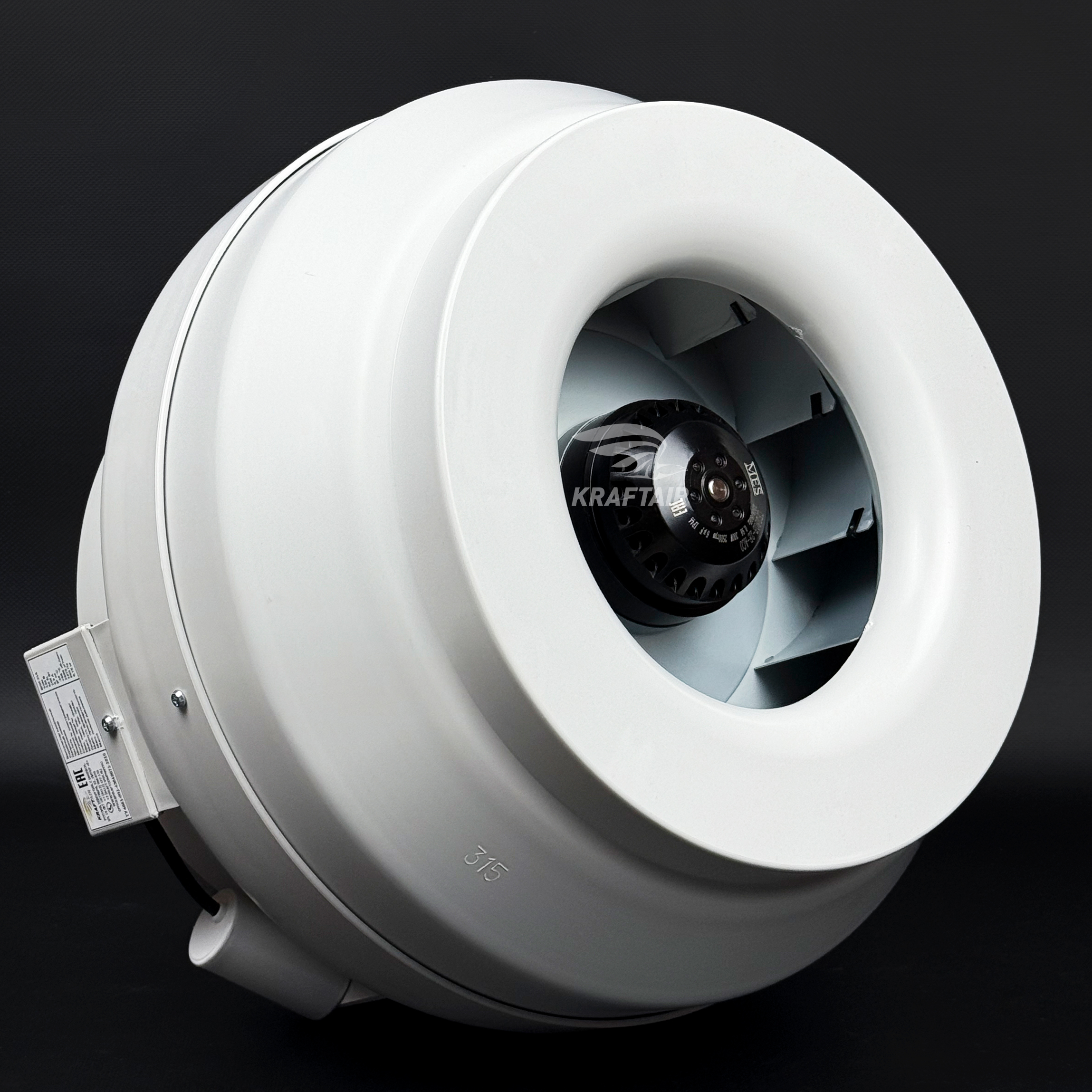

ВКК-315 V — канальный вентилятор 315 мм на 1870 м³/ч

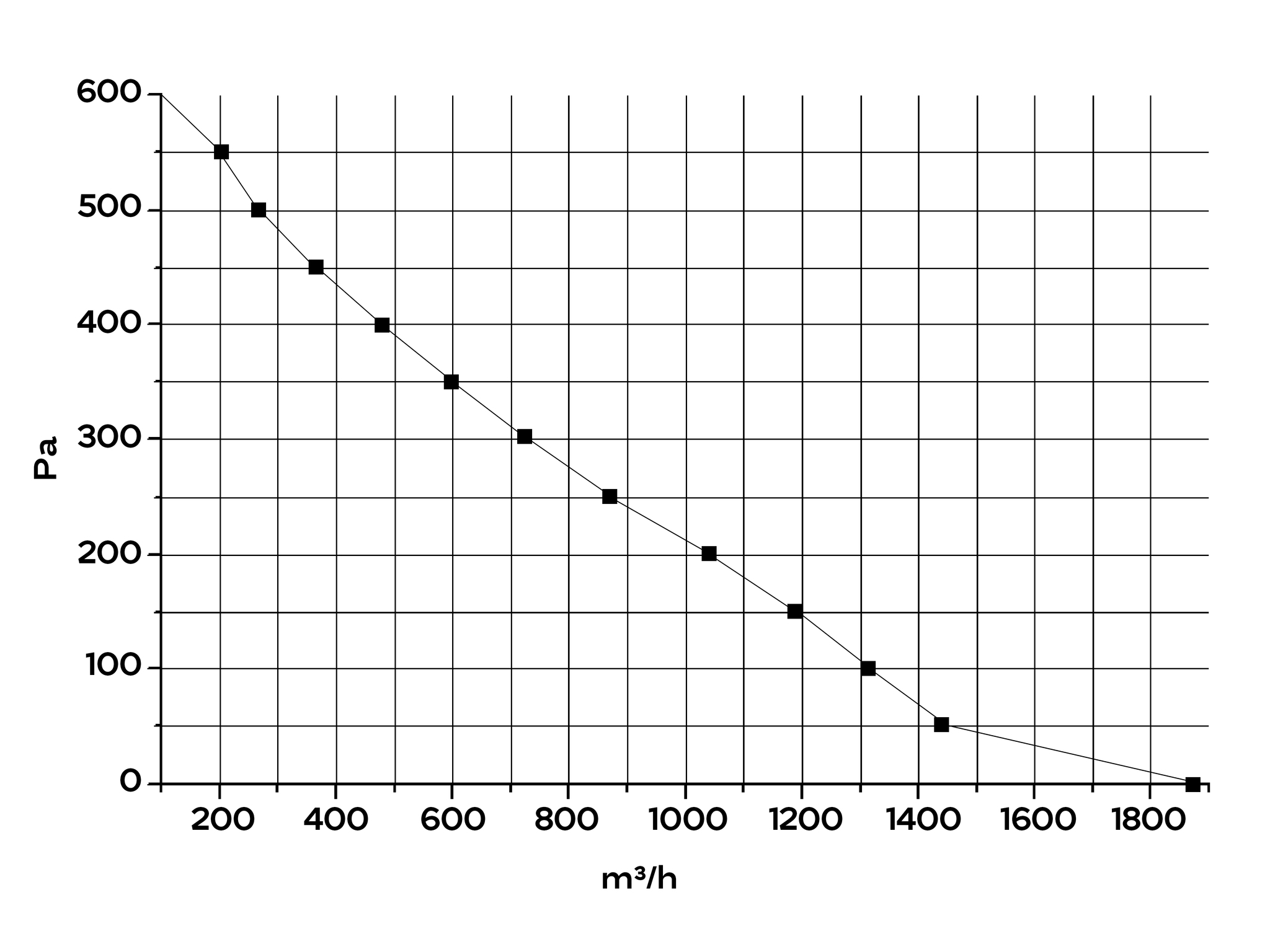

ВКК-315 V — старшая модель в пластиковом корпусе. Он перемещает до 1870 м³/ч и создаёт напор до 550 Па, а потребляет всего 200 Вт от однофазной сети. Это экономичный вариант для складов, мастерских, автосервисов, спортзалов и залов кафе, где нужна общеобменная вентиляция на 1–1,5 тысячи кубометров в час, а металлический корпус не обязателен.
Какой расход даёт труба Ø315
| Скорость воздуха в трубе Ø315 мм | Расход | Где уместна такая скорость |
|---|---|---|
| 3 м/с | 842 м³/ч | спальни, детские, кабинеты |
| 4 м/с | 1 122 м³/ч | санузлы, кухни, офисы |
| 5 м/с | 1 403 м³/ч | общие ветки, коридоры, подсобные помещения |
| 6 м/с | 1 683 м³/ч | магистраль, технические помещения |

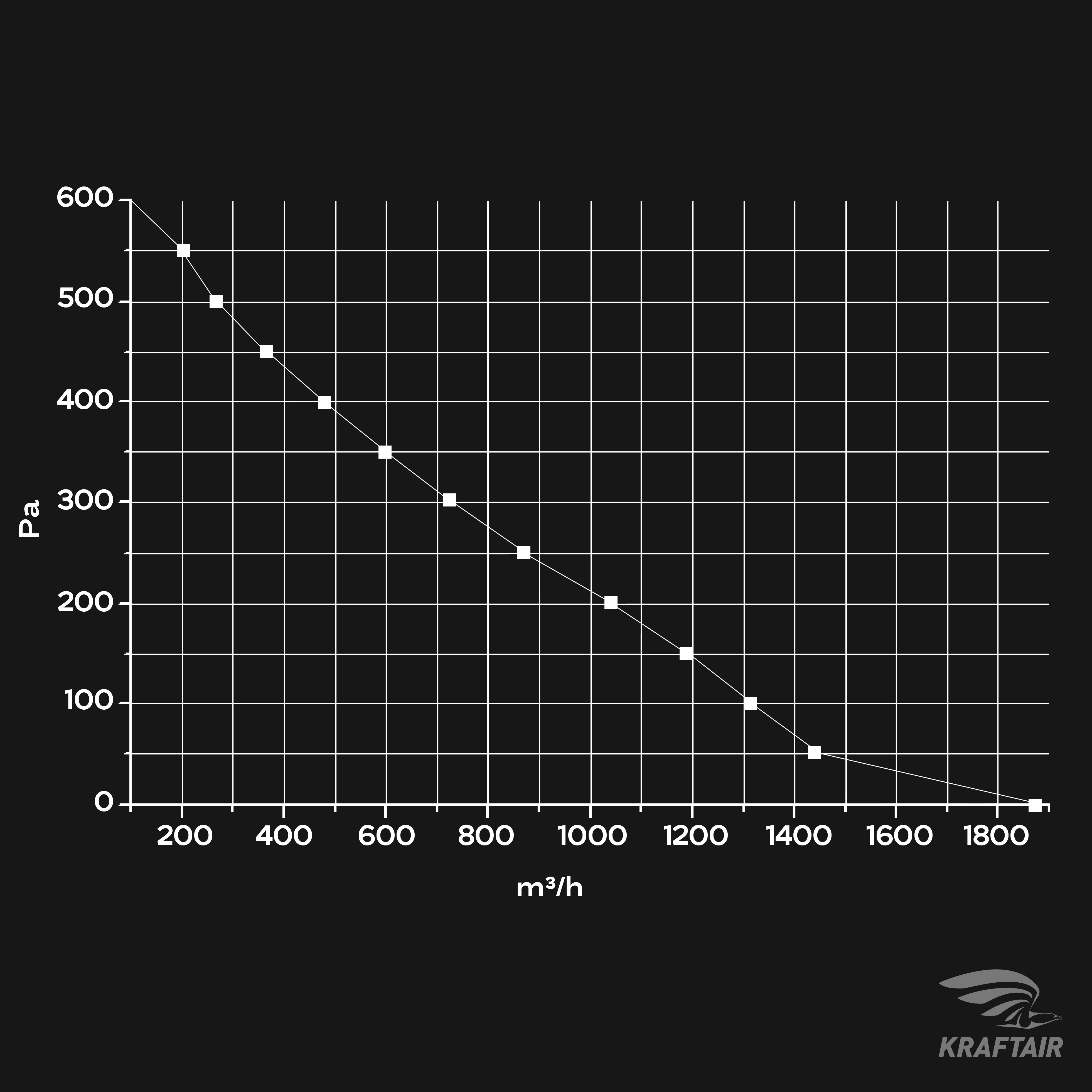

Паспортный максимум 1870 м³/ч соответствует скорости 6,7 м/с — для трубы такого диаметра это всё ещё допустимый режим магистрали. Поэтому ВКК-315 V можно нагружать сильнее, чем малые модели: рабочий диапазон — 900–1600 м³/ч.
Расчёт для склада
Склад 150 м² с высотой 4 м — 600 м³ воздуха. При двух-трёх обменах в час нужно 1200–1800 м³/ч. Один ВКК-315 V закрывает эту задачу, если трасса короткая. Если вентиляция идёт через фильтр, нагреватель и длинную разводку, проверьте запас: 550 Па на всё сопротивление сети. При большем сопротивлении лучше металлические модели 355–400 мм с двигателем на 800 Па.
ВКК-315 V или металлический ВКК-315 М
ВКК-315 М в стальном корпусе даёт 1750 м³/ч. Пластиковая V-версия при сопоставимом расходе легче, не боится влаги и коррозии и стоит дешевле. Металл выбирают там, где возможны механические повреждения или требования к негорючести корпуса.
Нужен ещё больший расход? В той же серии есть ВКК-315 E на 2110 м³/ч, а следующий диаметр — ВКК-355 в металлическом корпусе.
С чем ставят ВКК-315 V
- шумоглушитель 315×900 — на выходе в зал, чтобы шум не шёл по трассе;
- кассетный фильтр ФЛК-315 и электронагреватель EHC 315-12,0/3 — для притока;
- обратный клапан RSK 315 — на выбросе вытяжки;
- дроссель-клапан ДКК-315 — для настройки веток;
- гибкая вставка D315 — виброразвязка;
- плавный регулятор SRE-2.5 — снижение оборотов, когда в помещении мало людей.
Исполнение

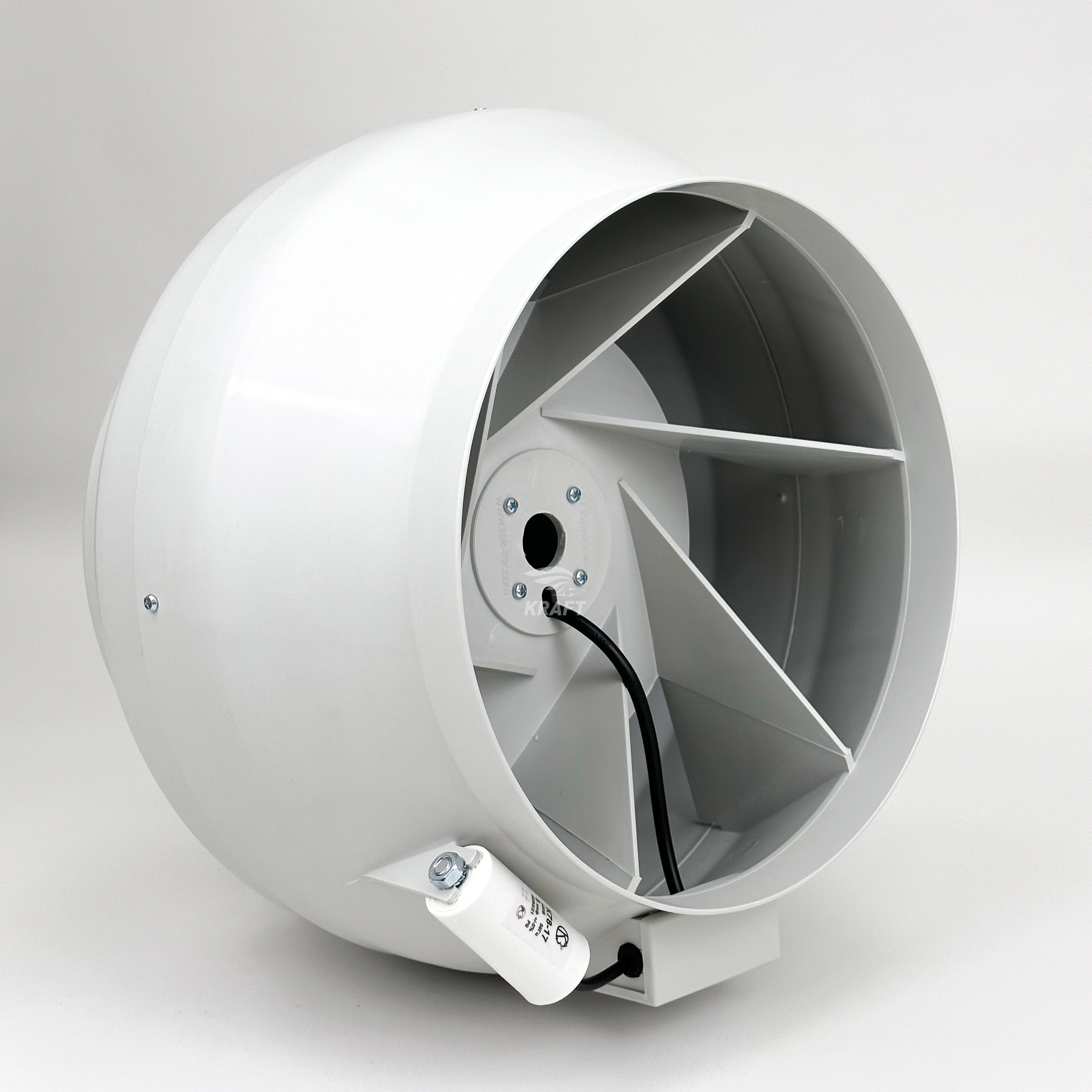

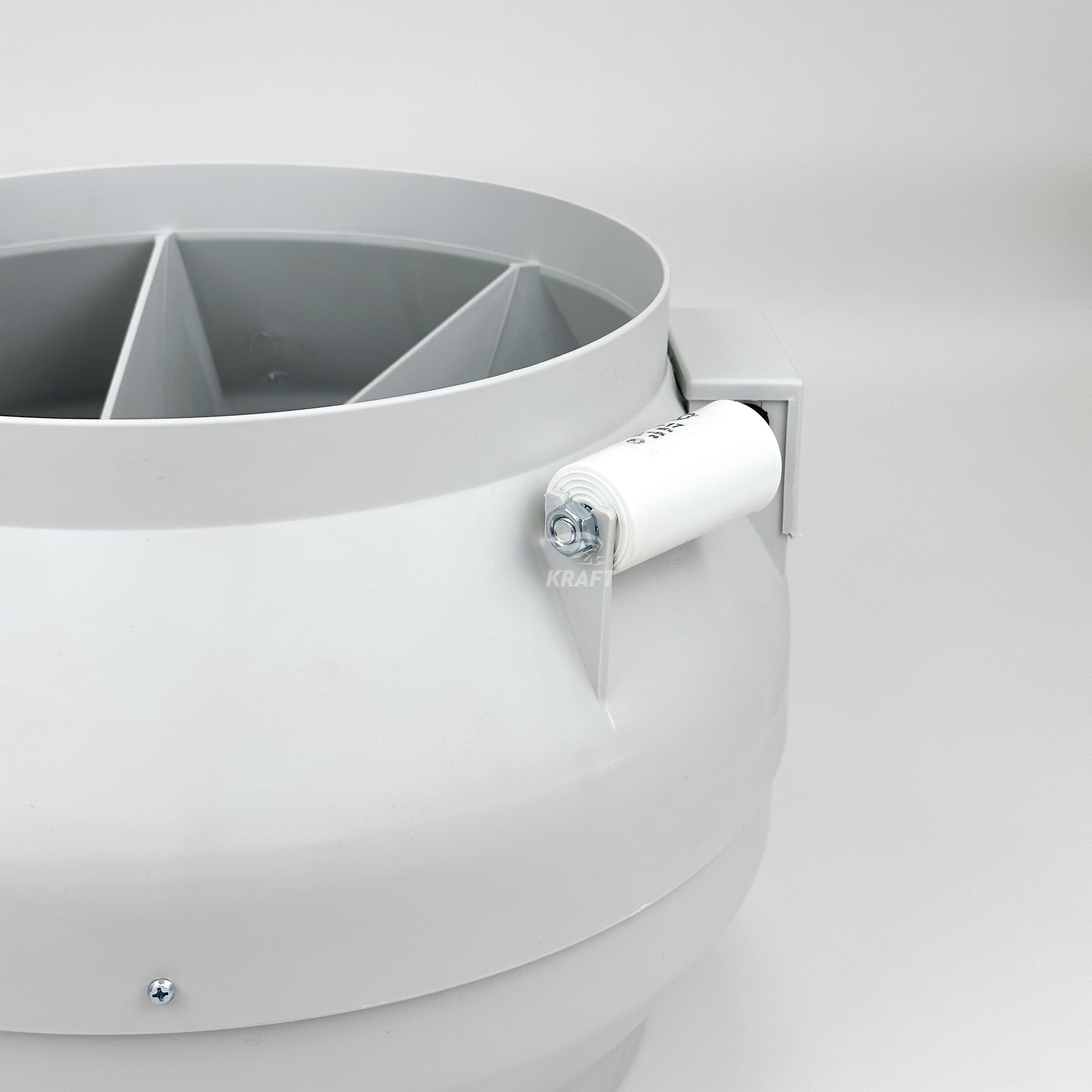

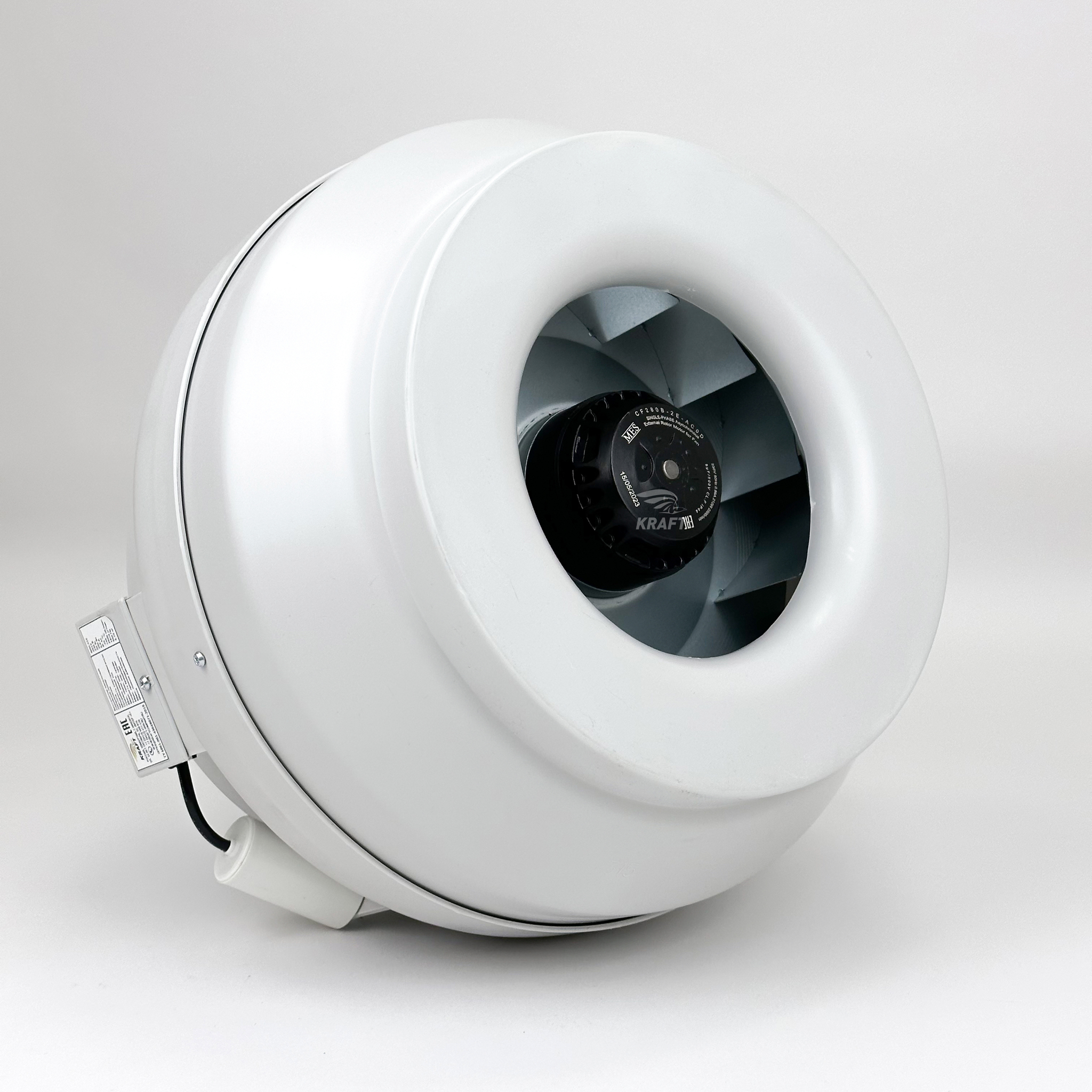

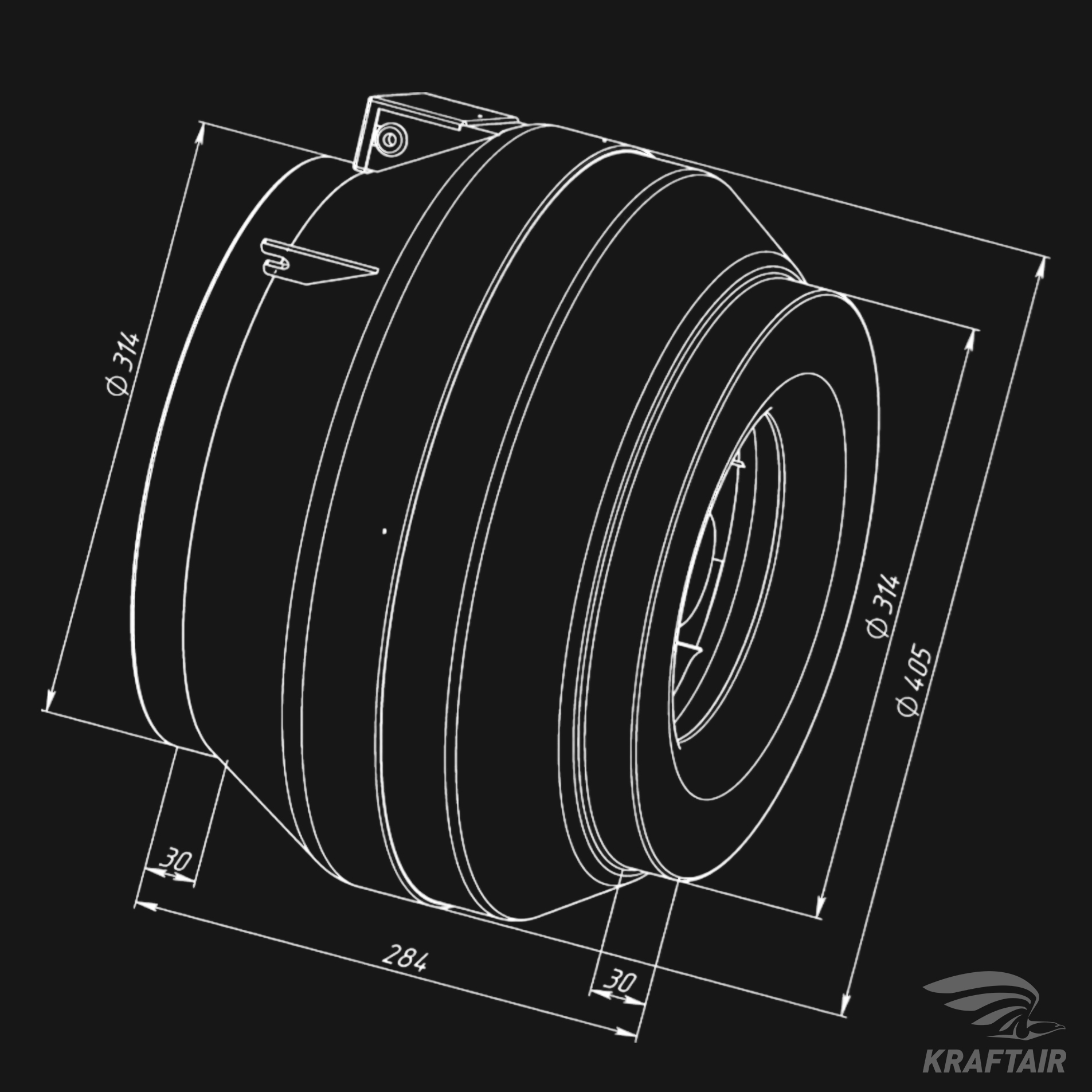

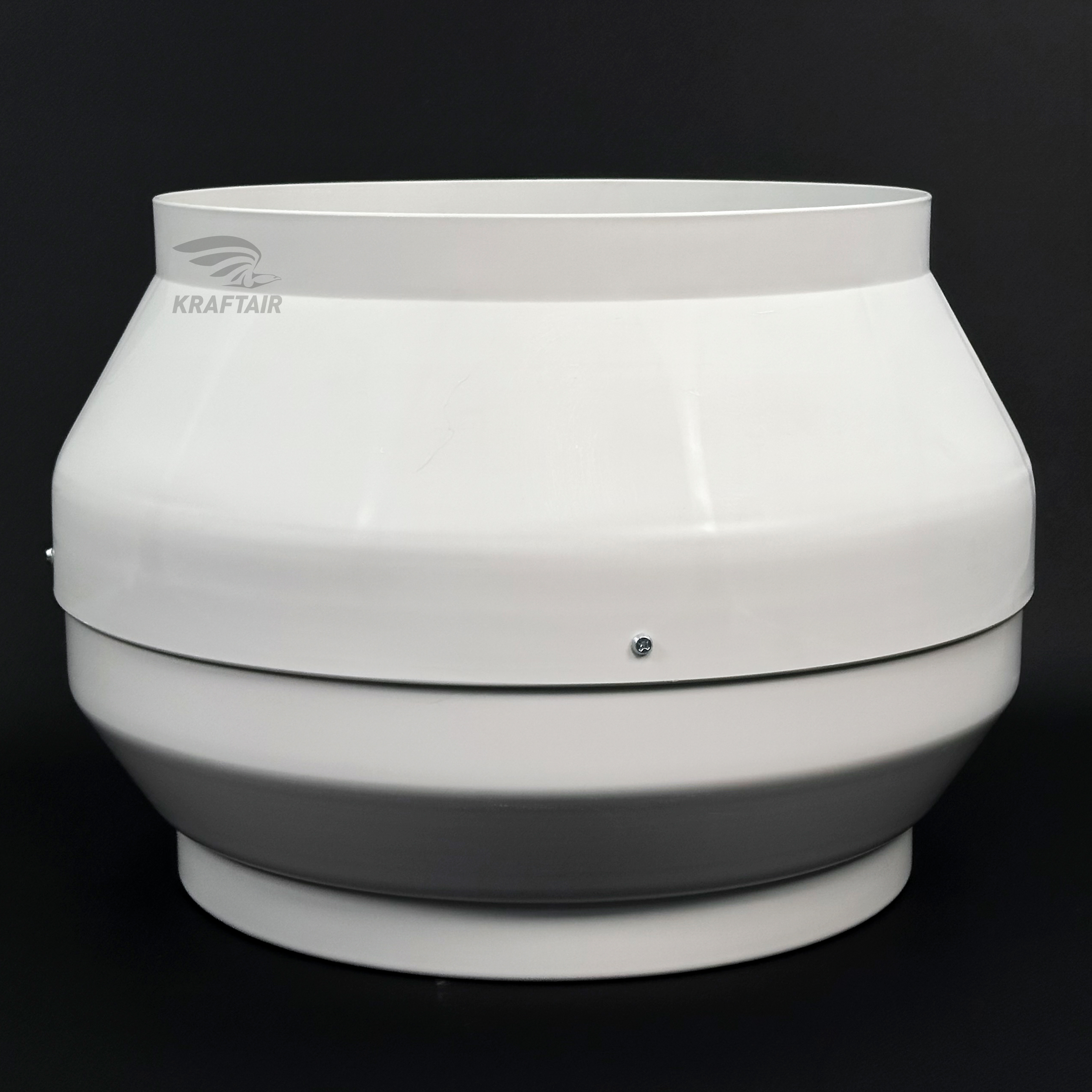

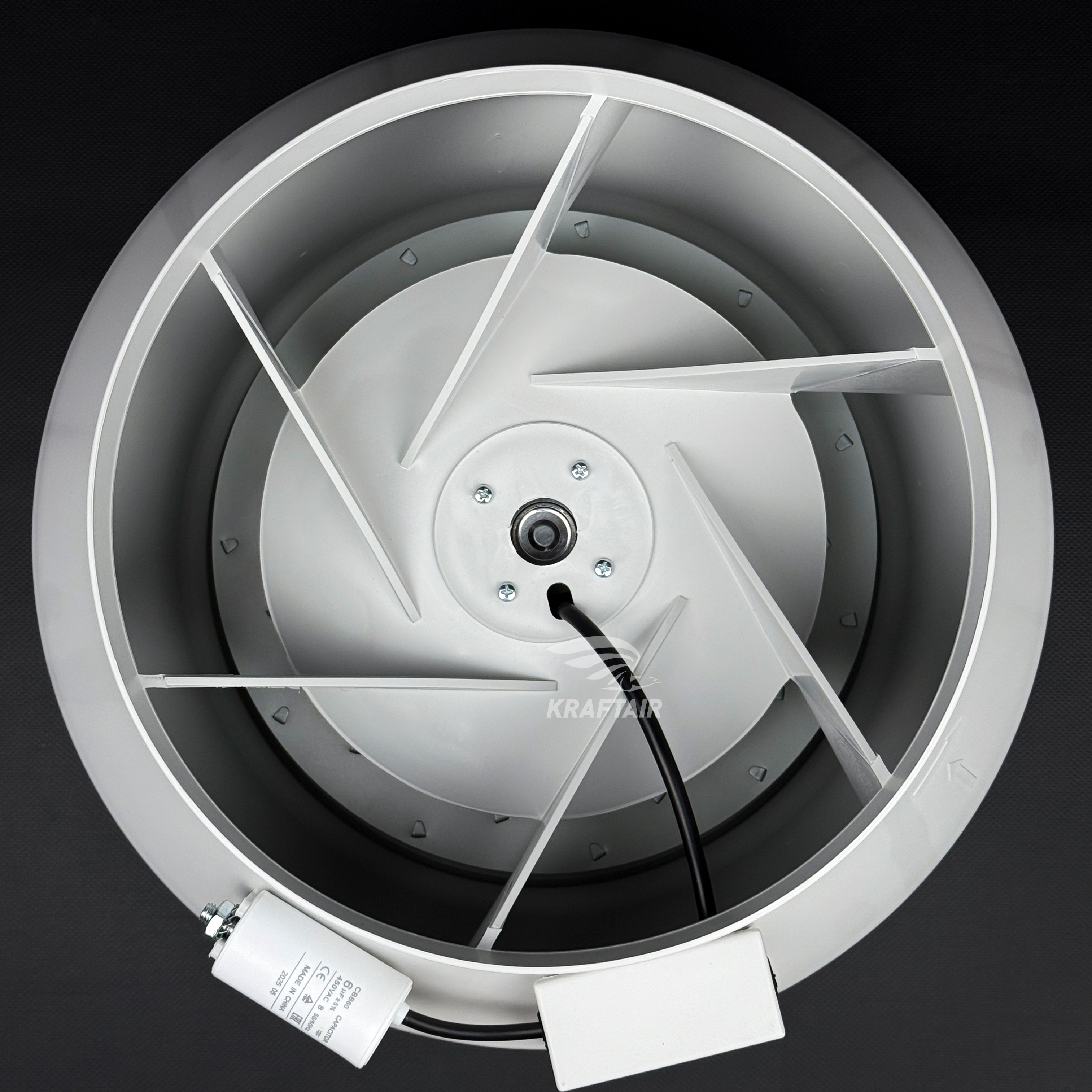

Корпус из ударопрочного пластика, габариты 405 × 284 × 405 мм, ниппельные патрубки Ø315, двигатель 2500 об/мин с защитой от перегрева, IP44. Монтаж в любом положении, для подвеса — кронштейны для ВКК. Рабочая температура — от −25 до +50 °C. Гарантия — 36 месяцев.
Вопросы
Можно ли ВКК-315 V ставить на улице? Нет, вентилятор устанавливают в помещении, на чердаке или в техническом пространстве. На улице двигатель с IP44 будет мокнуть.
Сколько потребляет за месяц круглосуточной работы? По паспортной мощности — около 144 кВт·ч (0,2 кВт × 720 ч). На пониженных оборотах заметно меньше.
