ВКК-125 V — канальный вентилятор для воздуховода 125 мм

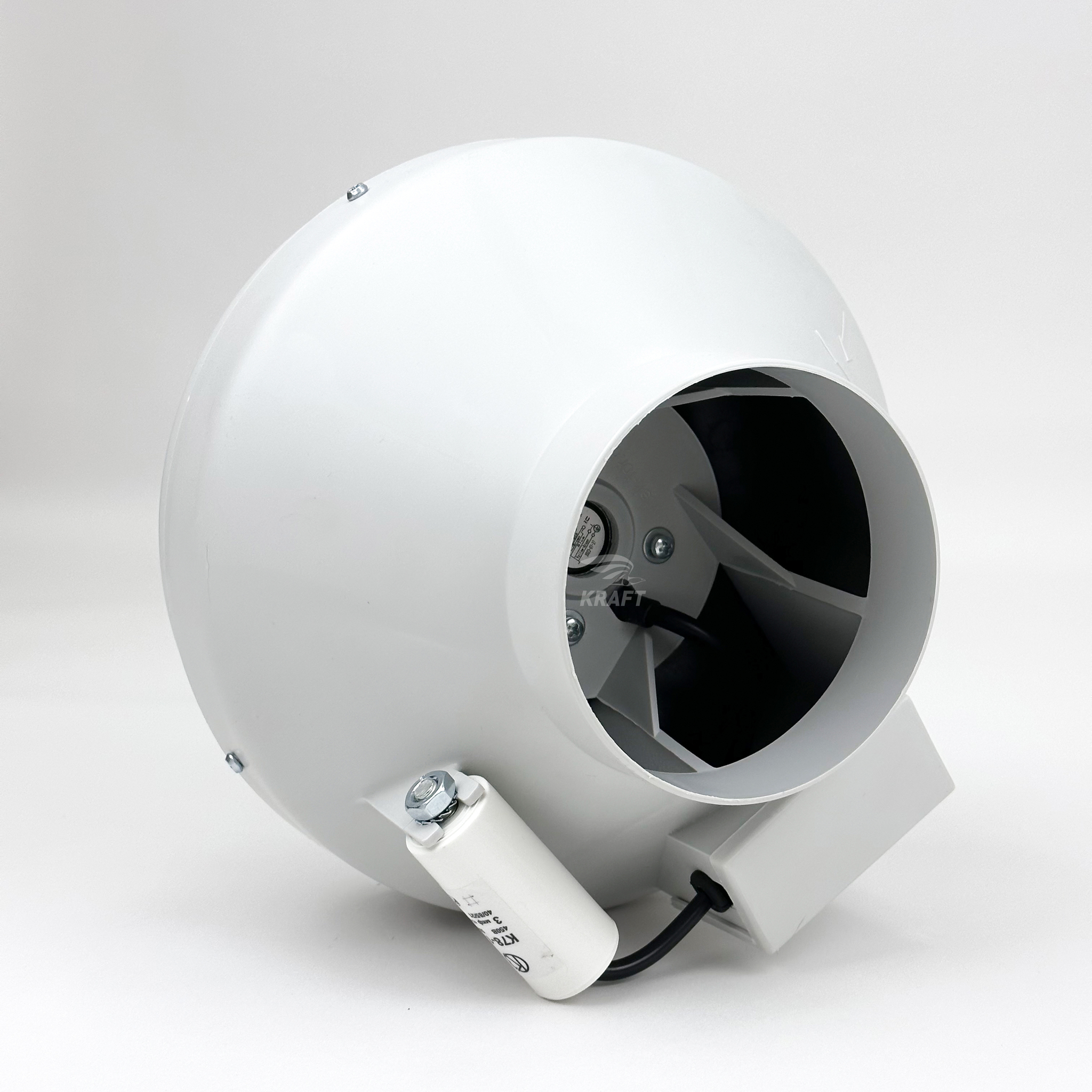

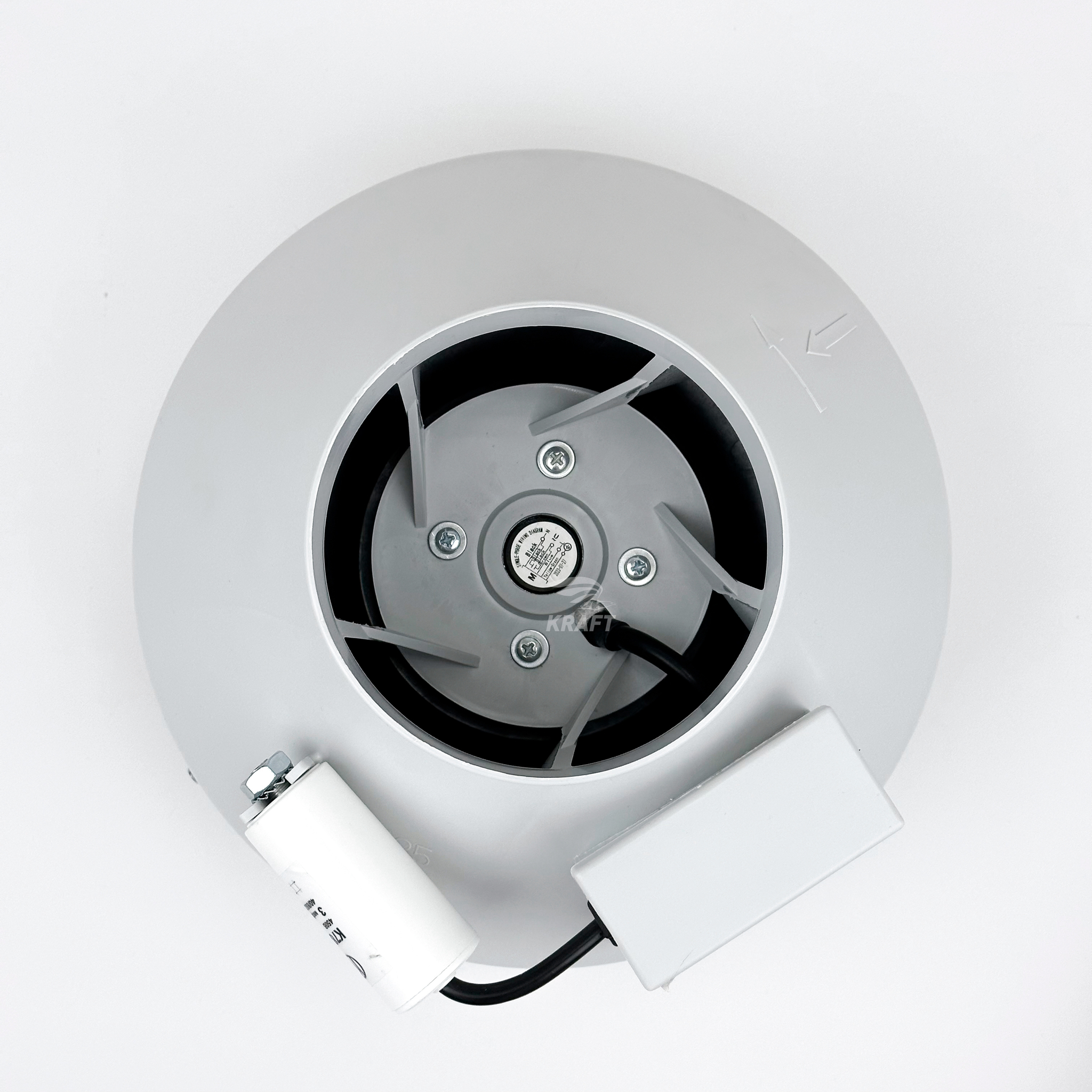

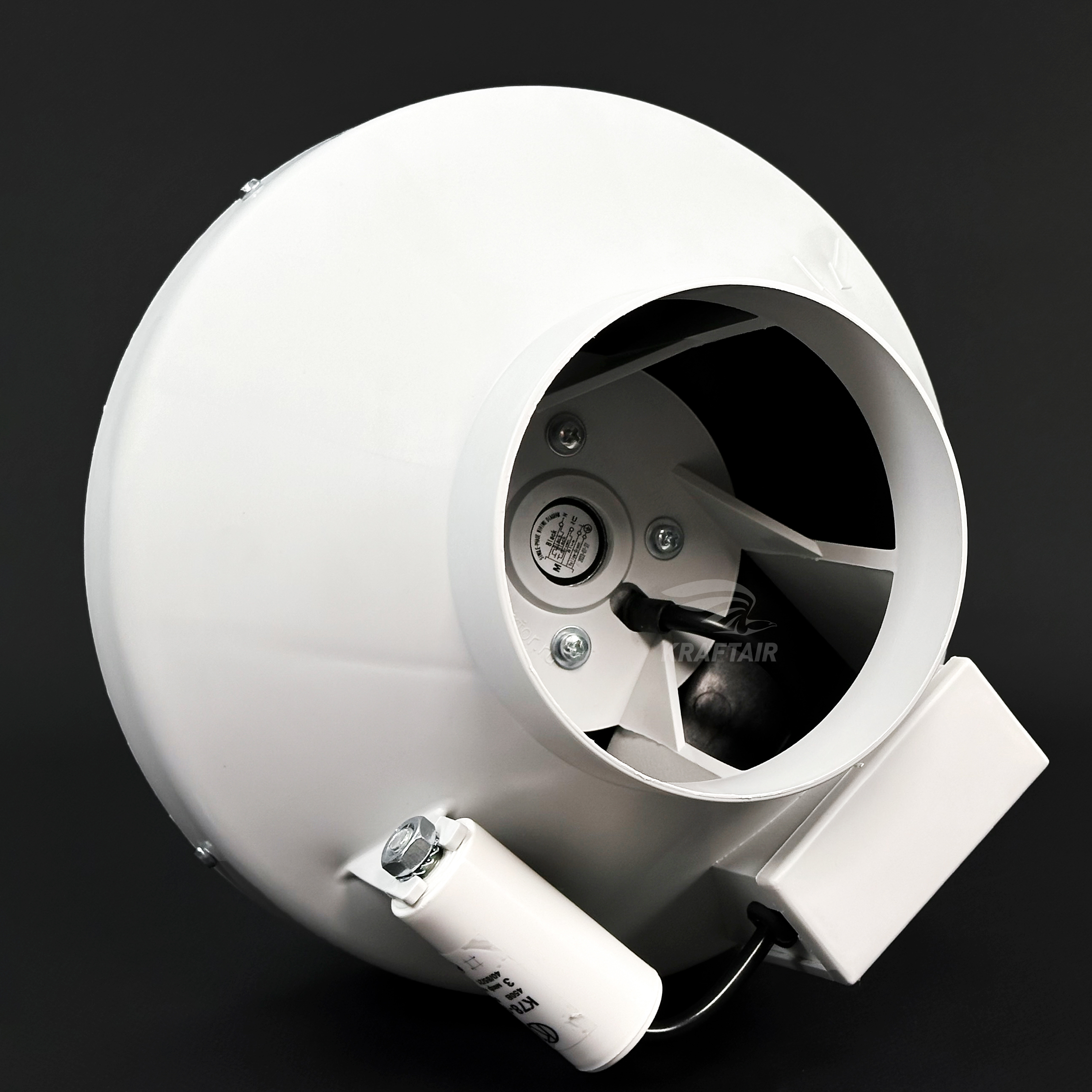

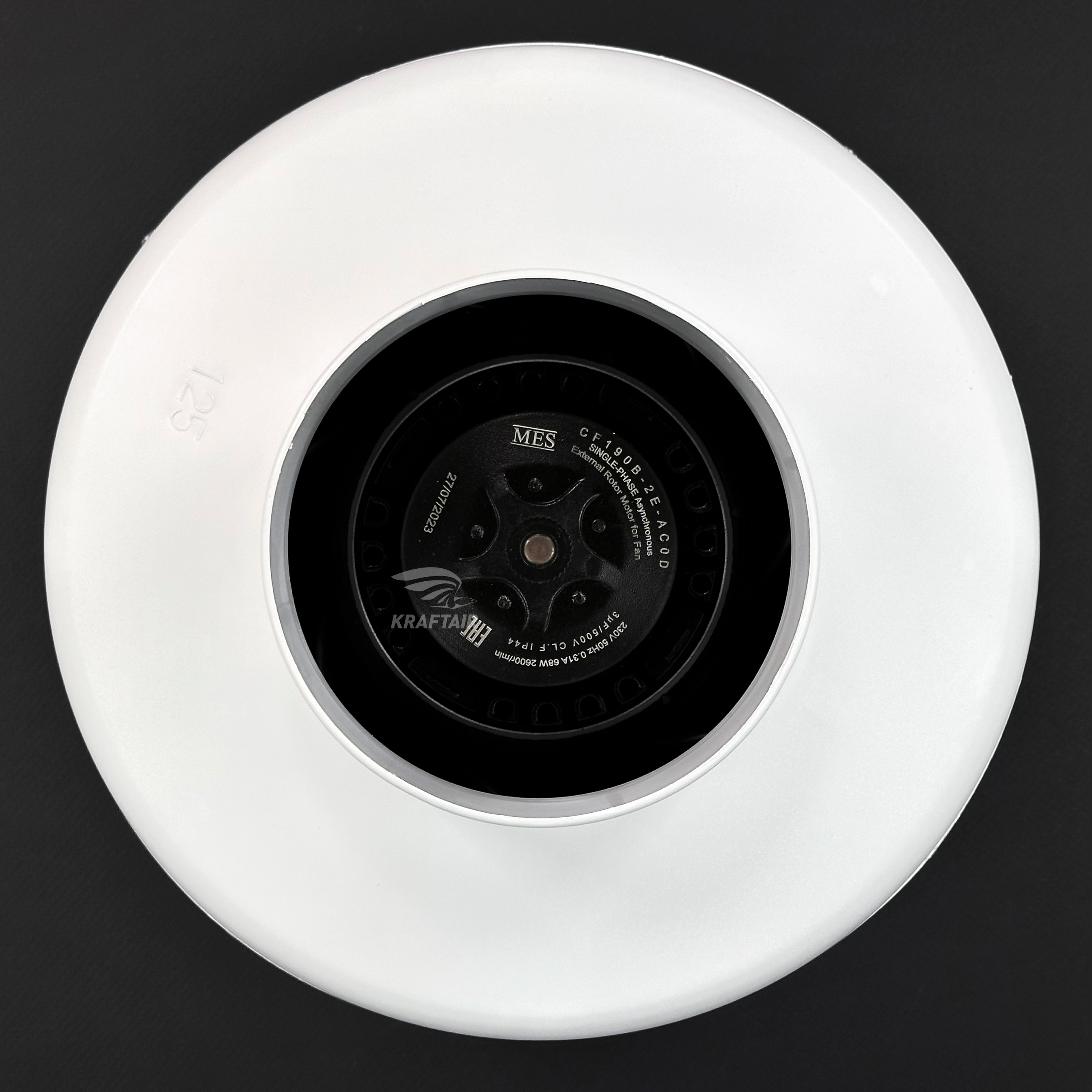

Диаметр 125 мм — самый ходовой в квартирной и офисной вентиляции: под него выпускаются решётки, гибкие и пластиковые воздуховоды, клапаны и фильтры. ВКК-125 V рассчитан именно на такую трубу. Внутри — двигатель 68 Вт и центробежное колесо, которое создаёт до 220 Па. Этого хватает, чтобы протянуть воздух через решётку, обратный клапан и несколько метров трассы с поворотами.
Какой расход ждать в трубе Ø125

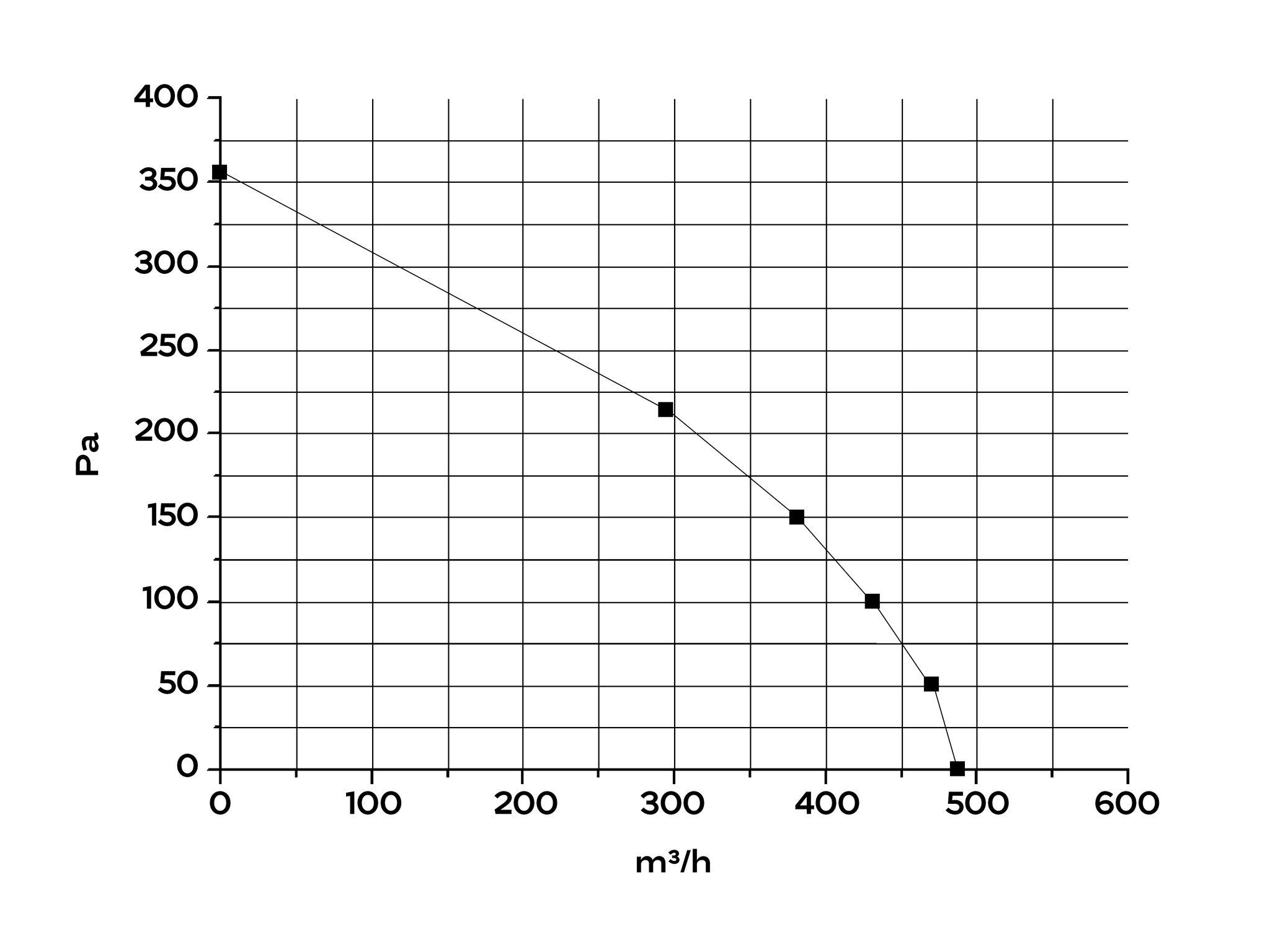

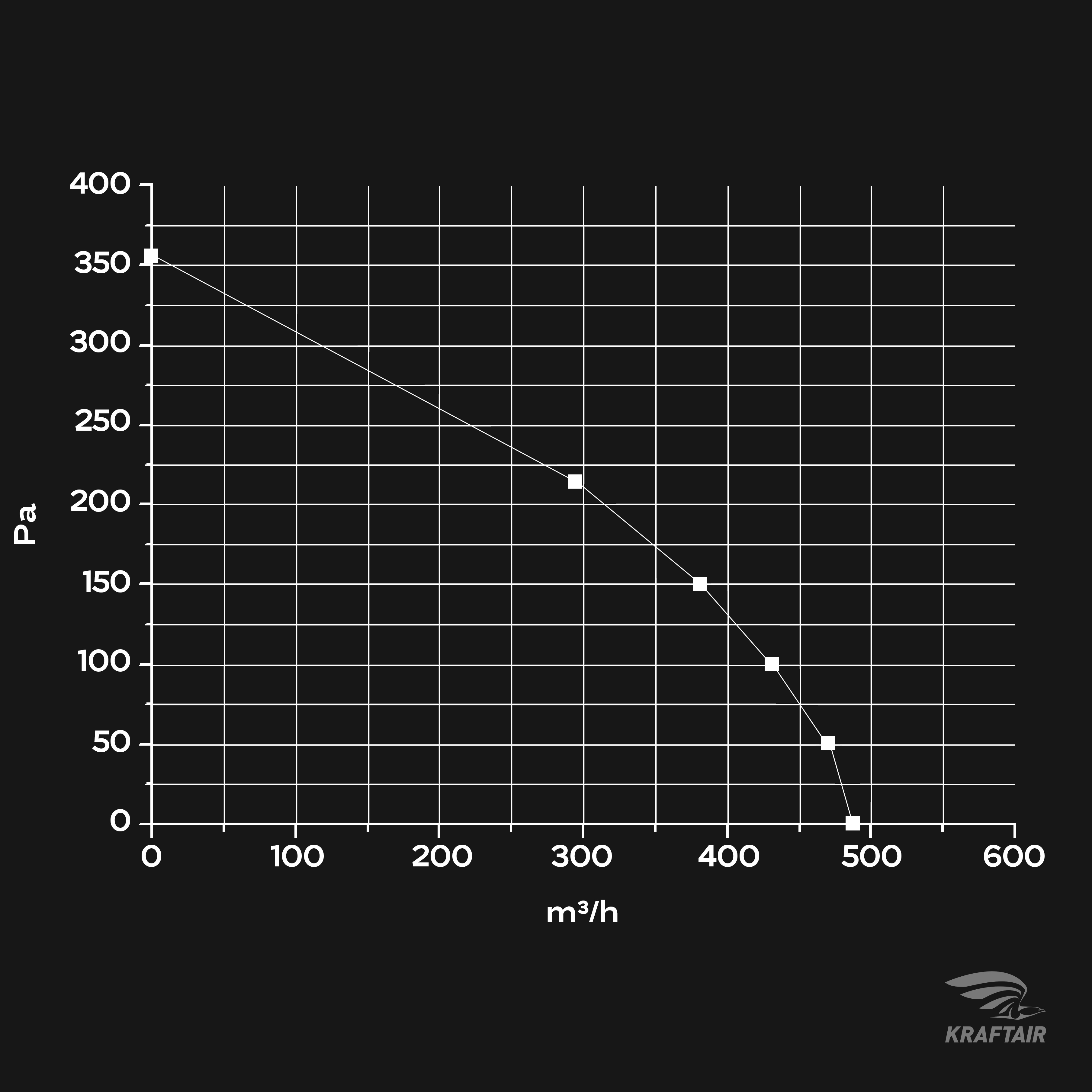

Паспортные 490 м³/ч — это работа без сопротивления. В реальной системе расход определяется трассой, а для комфорта по шуму ориентируются на скорость воздуха:
| Скорость воздуха в трубе Ø125 мм | Расход | Где уместна такая скорость |
|---|---|---|
| 3 м/с | 133 м³/ч | спальни, детские, кабинеты |
| 4 м/с | 177 м³/ч | санузлы, кухни, офисы |
| 5 м/с | 221 м³/ч | общие ветки, коридоры, подсобные помещения |
| 6 м/с | 265 м³/ч | магистраль, технические помещения |
При 490 м³/ч скорость в трубе 125 мм составила бы 11,1 м/с — так систему не проектируют. Запас мощности уходит на преодоление сопротивления, и вентилятор не «задыхается», когда фильтр забивается пылью.
Где ставят ВКК-125 V
- Общая вытяжка из кухни. Норма для квартиры — 60 м³/ч при электроплите и до 90 м³/ч при четырёхконфорочной газовой. В трубе Ø125 это 1,4–2,0 м/с, вентилятор работает тихо и с запасом.
- Небольшой офис. На трёх сотрудников при норме 40–60 м³/ч на человека нужно 120–180 м³/ч — это 2,7–4,1 м/с в трубе.
- Приток в спальню или детскую — в связке с фильтром и нагревателем, см. ниже.
- Кладовые, постирочные, гардеробные, тамбуры, небольшие подсобки в кафе и магазинах.
ВКК-125 V, ВКК-100 V и ВКК-125 EC — в чём разница
ВКК-100 V собран на том же двигателе, но с патрубками 100 мм. Если выбираете под новую трассу, 125 мм выгоднее: при одинаковой скорости воздуха через неё проходит в 1,56 раза больше. ВКК-125 EC — другой класс: 856 м³/ч и 925 Па, IP54, плавная регулировка сигналом 0–10 В. Он нужен для приточных систем с нагревателем и длинных трасс. Для вытяжки из кухни, санузла или небольшого офиса достаточно V-версии.
Приток в комнату на базе ВКК-125 V
Простая приточная линия собирается в таком порядке по ходу воздуха: наружная решётка → кассетный фильтр ФЛК-125 → электронагреватель EHC 125-1,8/1 → ВКК-125 V → шумоглушитель 125×900 → решётка в комнате. Фильтр ставят перед нагревателем, чтобы пыль не оседала на ТЭНах. Для настройки потока пригодятся плавный регулятор SRE-2.5 и дроссель-клапан ДКК-125.
Ещё для монтажа
- обратный клапан RSK 125 — для вытяжки, чтобы холодный воздух не шёл в помещение при выключенном вентиляторе;
- гибкая вставка D125 — развязка от вибрации на стыке с жёсткой трубой.
Исполнение

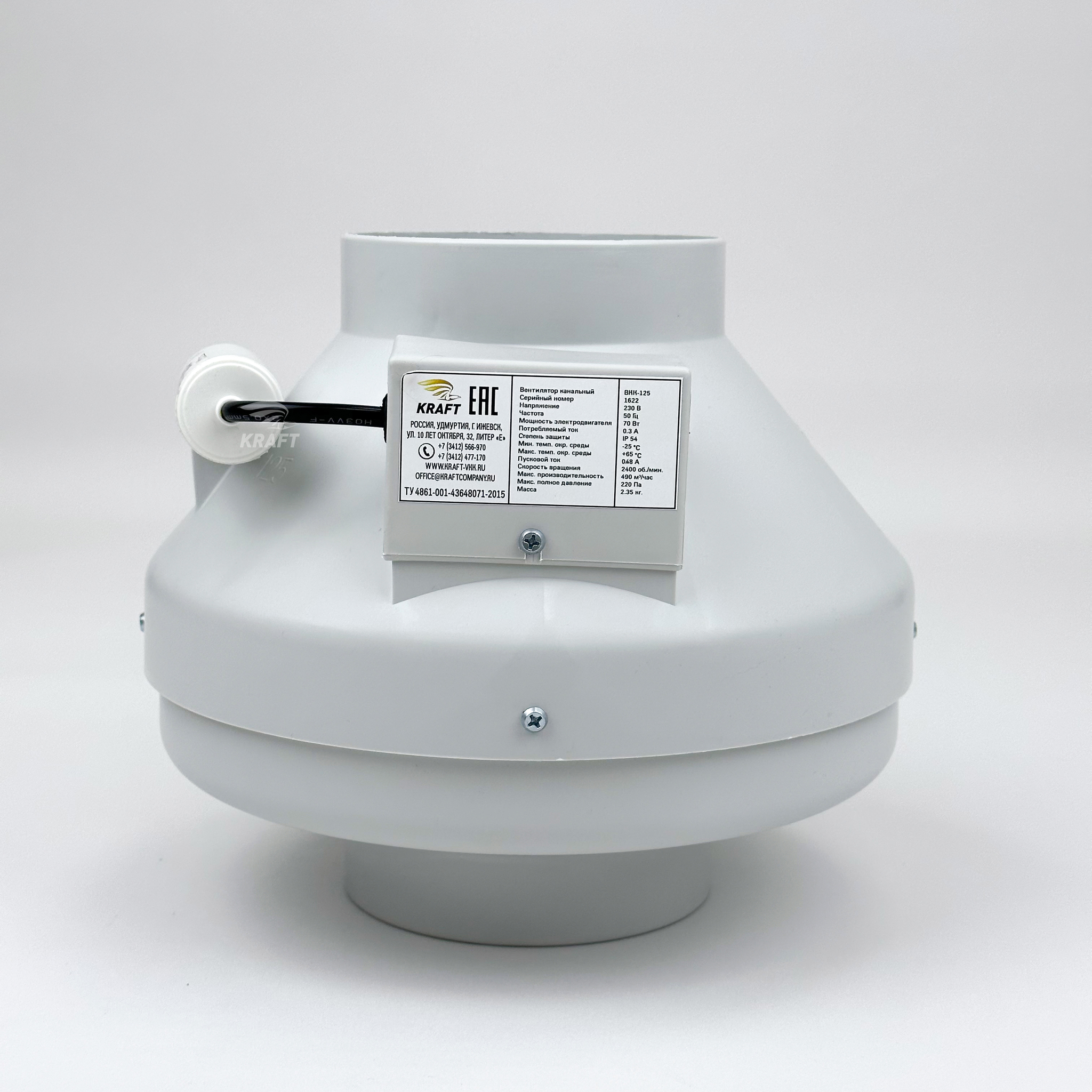

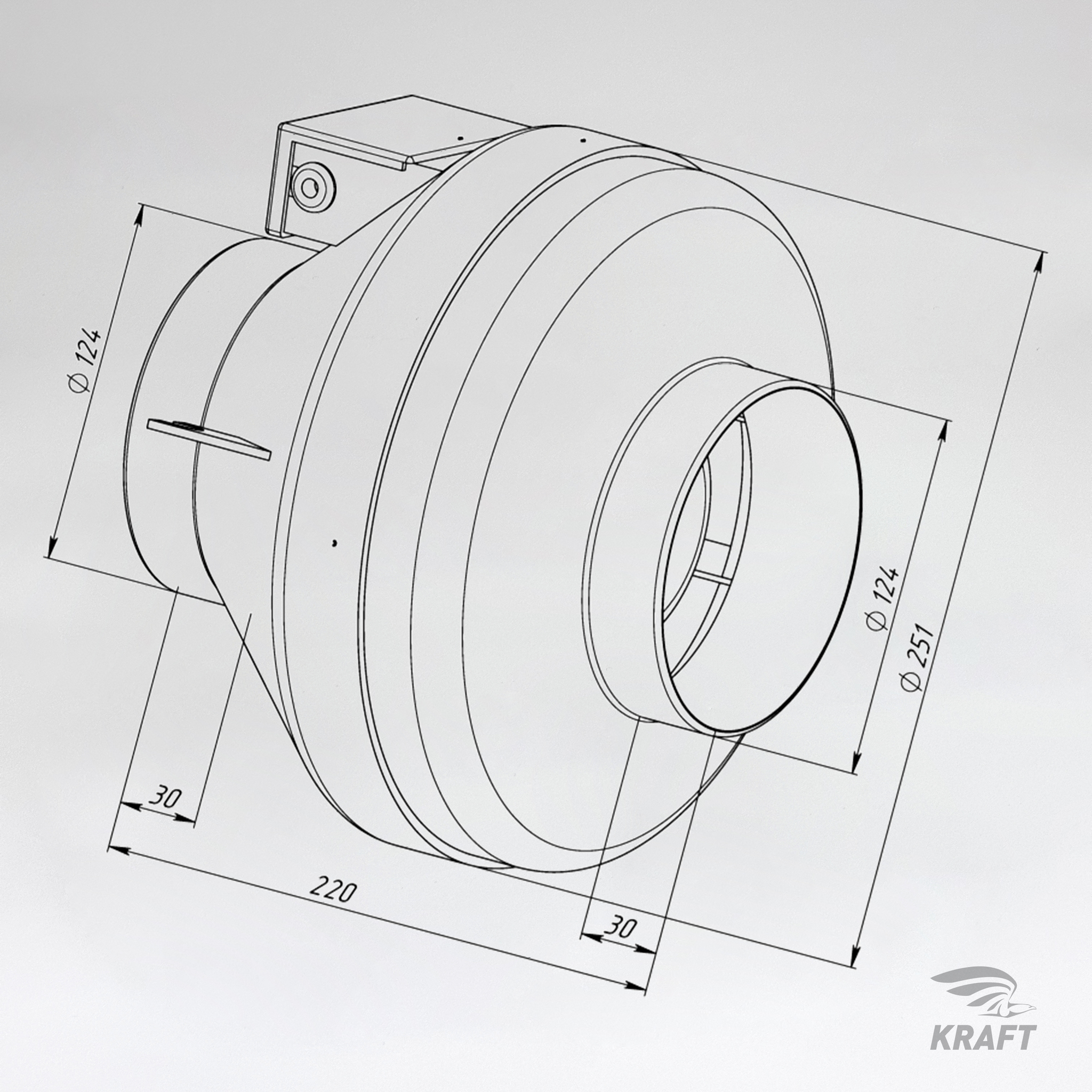

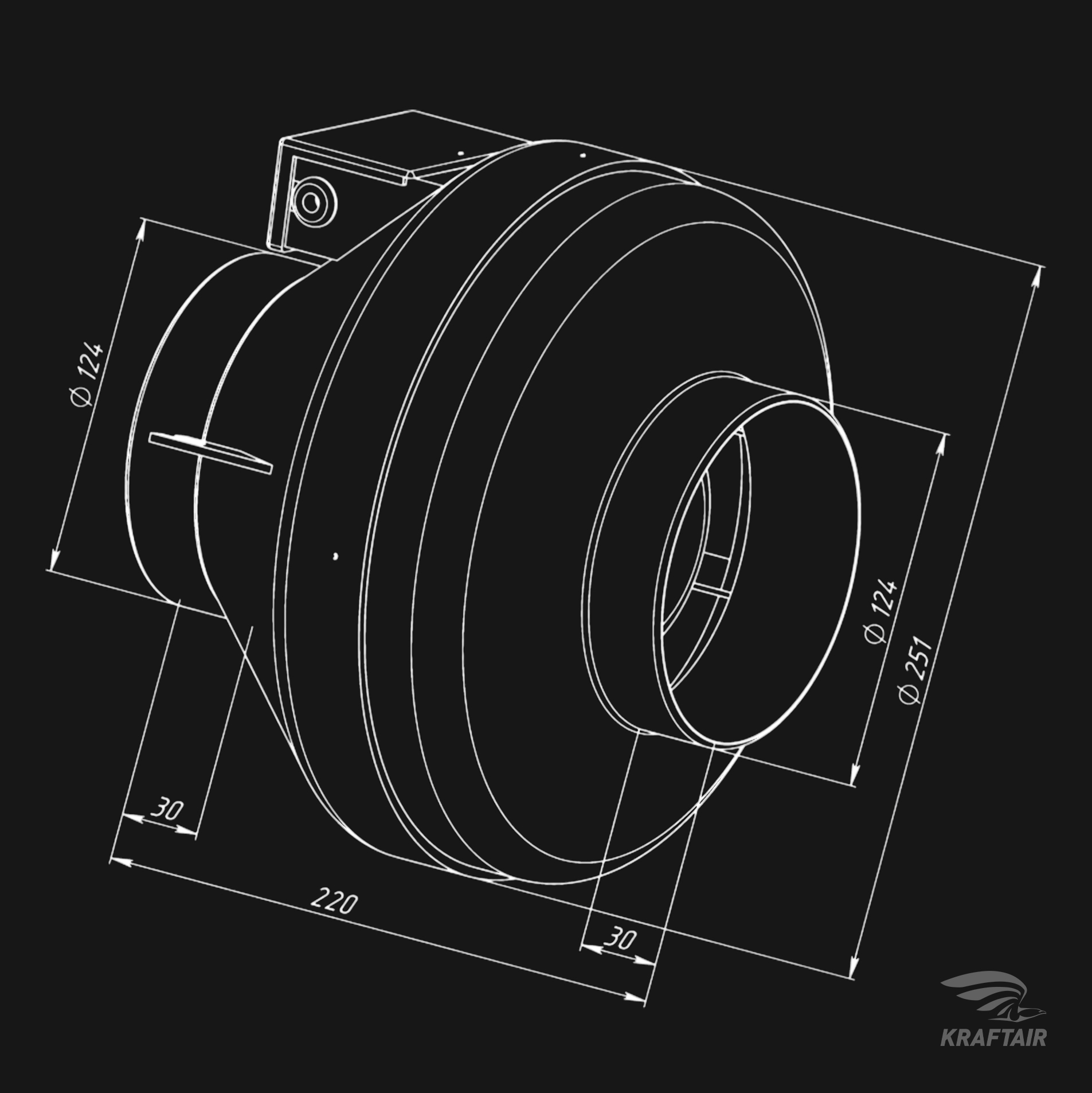

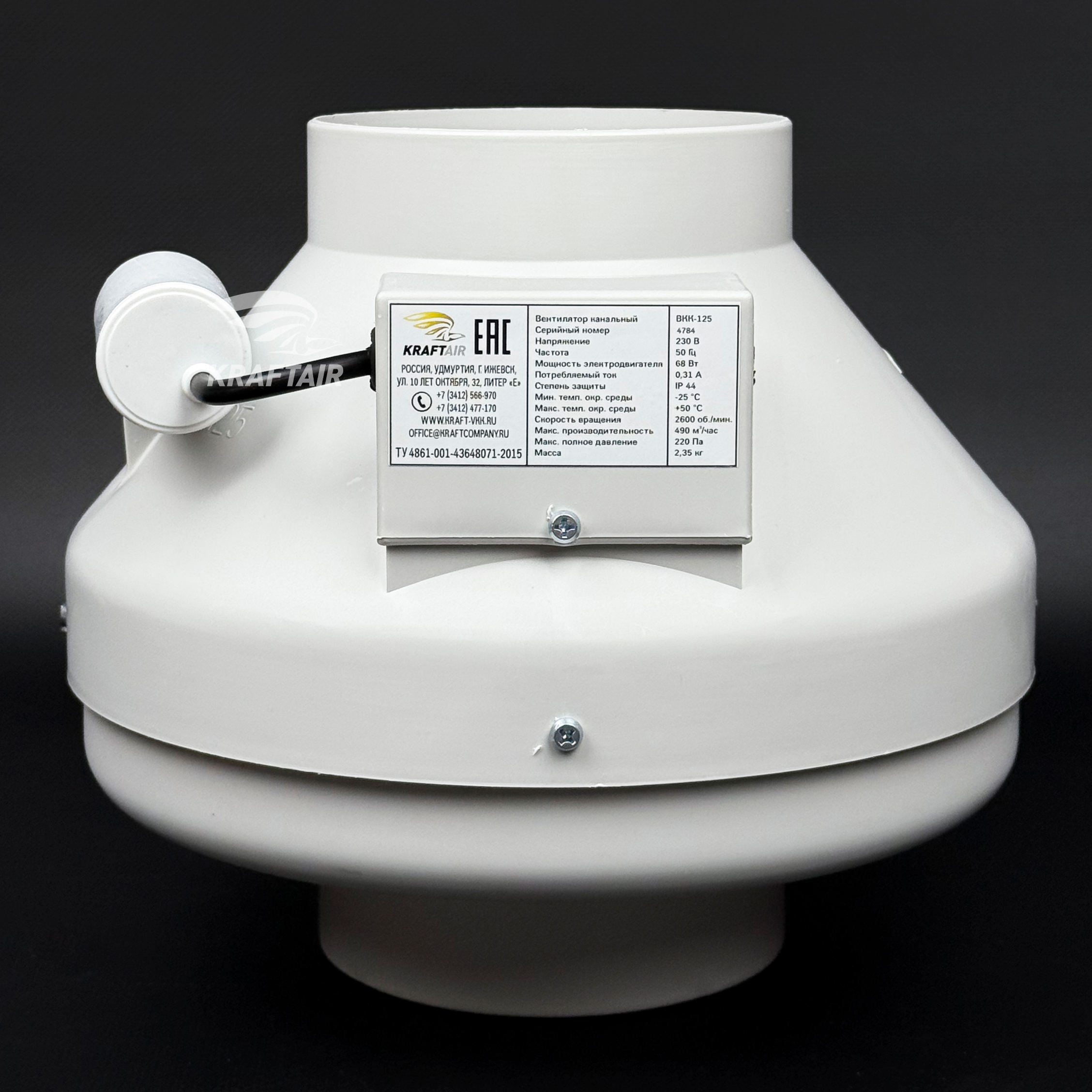

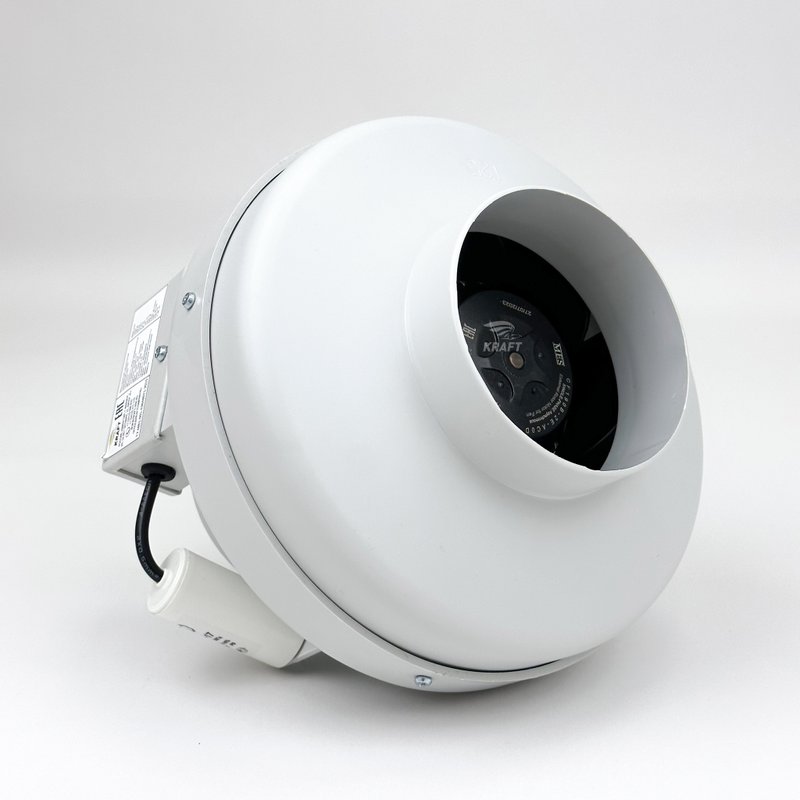

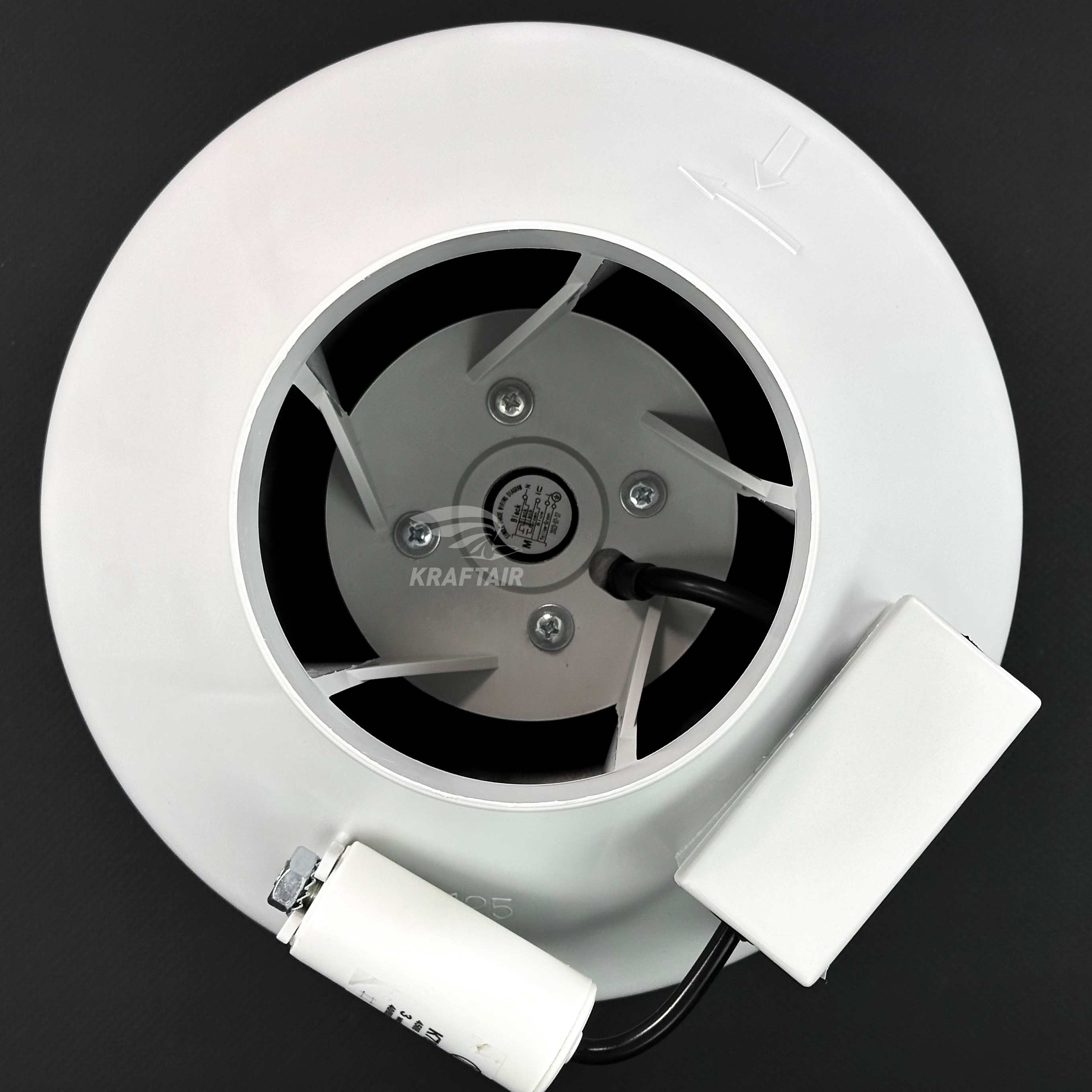

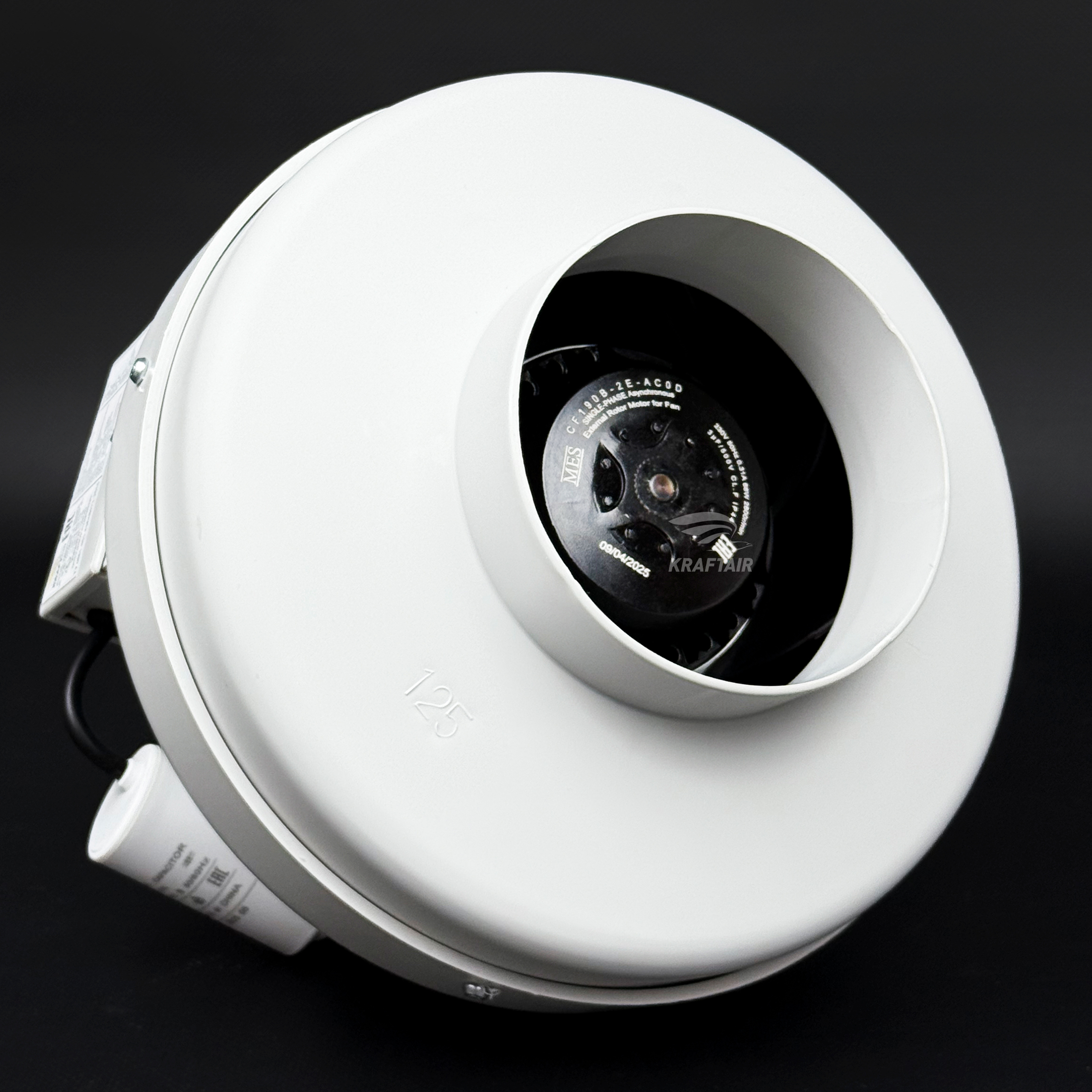

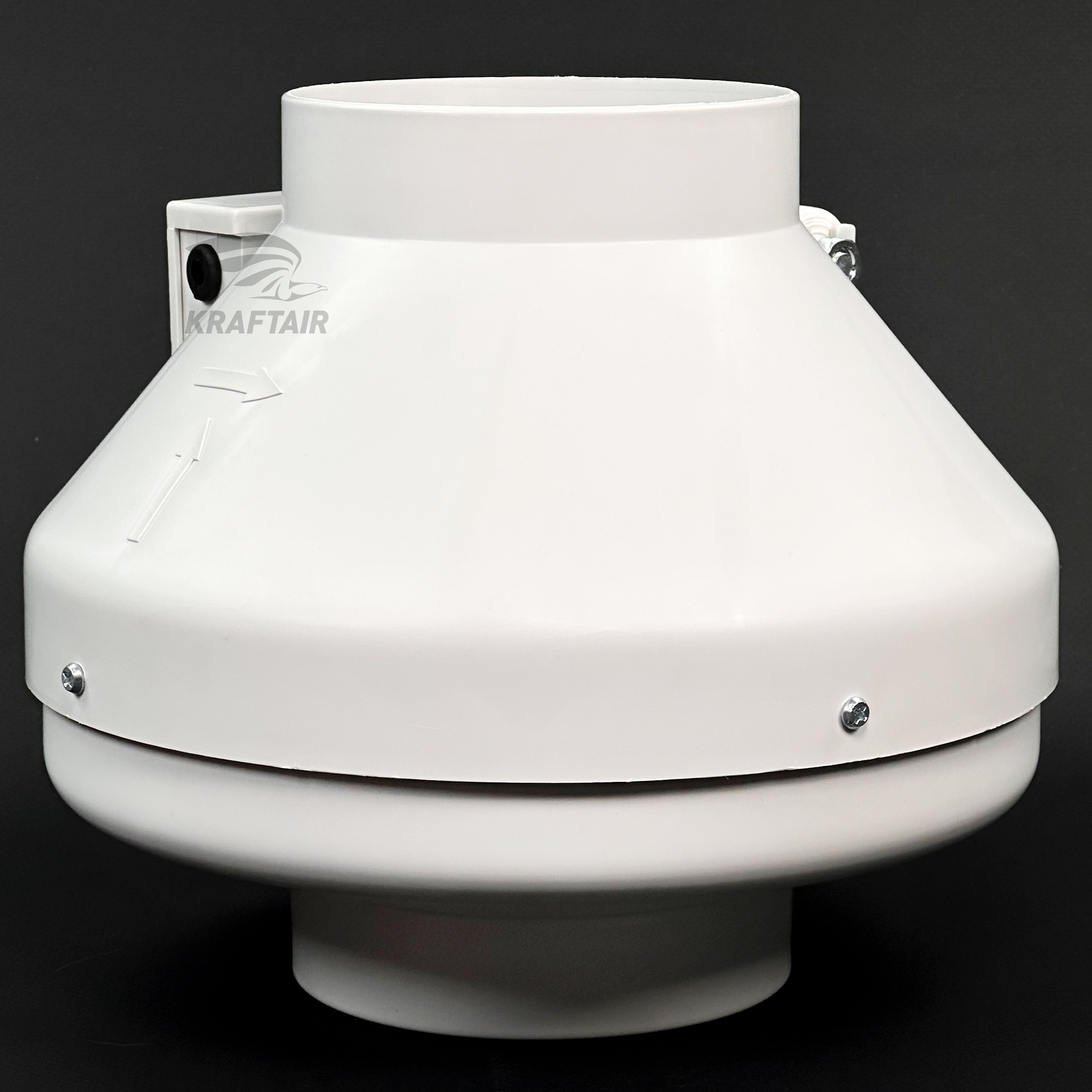

Корпус из ударопрочного пластика, ниппельные патрубки, двигатель с защитой от перегрева, IP44. Работает при температуре от −25 до +50 °C и запылённости воздуха до 100 мг/м³. Монтаж в любом положении. Габариты — 251 × 220 × 251 мм. Гарантия — 36 месяцев.
Частые вопросы
Подойдёт ли ВКК-125 V для вытяжки от кухонного зонта? У зонта со своим мотором — нет смысла. Для зонта без мотора — да, но перед вентилятором нужен жироуловитель: жир оседает на колесе.
Можно ли регулировать обороты? Да, плавным регулятором SRE-2.5: на малых оборотах вентилятор тише и потребляет меньше.
