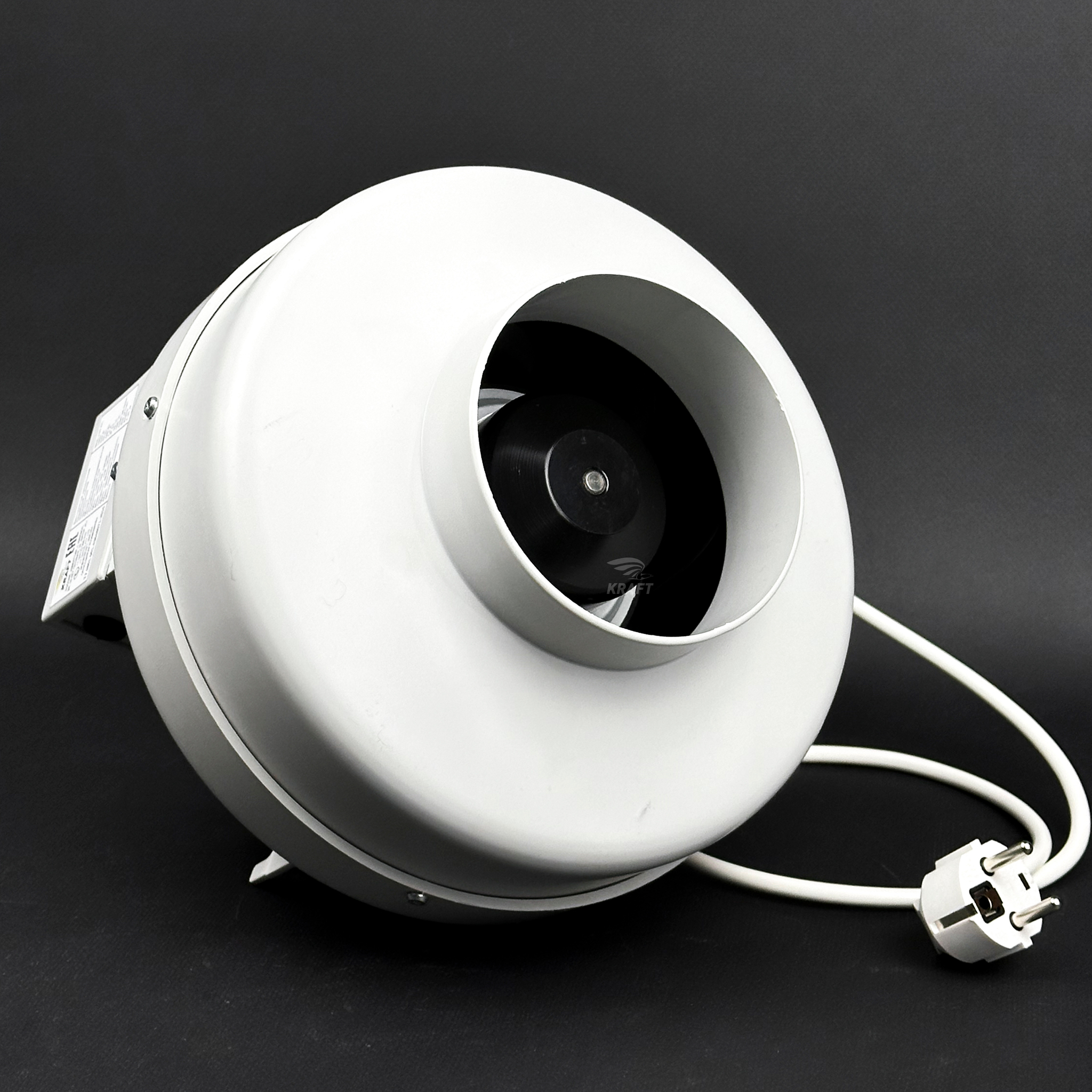

Вентилятор канальный ВКК-125 EC

(0)
(0)
Добавить в сравнение В наличии
Характеристики
Бренд:
KRAFTAIR
Страна производства:
Россия
Тип вентилятора:
канальный
Тип канала:
круглый
Производительность, м3/час:
856
Максимальное рабочее давление, Па:
925
Скорость вращения рабочего колеса, об./мин.:
4400
Мощность электродвигателя, Вт:
160
Напряжение сети, В:
230
Частота тока, Гц:
50
Степень защиты IP:
54
Уровень шума, Дб:
74
Минимальная температура окружающей среды, °С:
-25
Максимальная температура окружающей среды, °С:
+60
Гарантийный срок, месяцев:
36
Длина (габаритный размер), мм:
251
Ширина (габаритный размер), мм:
220
Высота (габаритный размер), мм:
251
Конструкция вентилятора:
центробежный (радиальный)
Все характеристики
Описание

ВКК-125 EC — энергосберегающий канальный вентилятор под трубу Ø125 мм: до 856 м³/ч и 925 Па, EC-двигатель с управлением 0–10 В, IP54. Основа для приточной вентиляции квартиры. KRAFTAIR, гарантия 36 месяцев.

Показать полностью Свернуть
Стоимость товара указана с НДС
Нет в наличии
Купить на Купить на Купить на Яндекс.Маркет
Описание
Характеристики
Отзывы
Описание

ВКК-125 EC — EC-вентилятор 125 мм для приточной вентиляции

Приточная вентиляция квартиры или кабинета почти всегда строится на трубе 125 мм: фильтр, нагреватель, шумоглушитель, решётки. Каждый элемент забирает часть давления, и обычному вентилятору его быстро перестаёт хватать. ВКК-125 EC создаёт до 925 Па и до 856 м³/ч, поэтому тянет всю цепочку с запасом — даже когда фильтр уже наполовину забит пылью.

Сборка приточной установки на ВКК-125 EC

Порядок по ходу воздуха: наружная решётка → кассетный фильтр ФЛК-125 → нагреватель EHC 125-1,8/1 → ВКК-125 EC → шумоглушитель 125×900 → разводка по комнатам. Фильтр стоит первым, чтобы пыль не оседала на ТЭНах нагревателя. Вентилятор после нагревателя работает с тёплым воздухом — EC-версия рассчитана на температуру до +60 °C.

Нужный расход для квартиры считают по людям: 30–60 м³/ч на человека. Семье из трёх человек нужно 90–180 м³/ч — в трубе Ø125 это 2,0–4,1 м/с. ВКК-125 EC выдаёт такой поток на малых оборотах, тихо и с небольшим потреблением.

Как меняются характеристики при снижении оборотов

EC-двигатель управляется сигналом 0–10 В плавно. По законам подобия расход меняется пропорционально оборотам, напор — их квадрату, мощность — кубу:

ОборотыРасходДавлениеМощность
100 %856 м³/ч925 Па≈160 Вт
60 %514 м³/ч333 Па≈35 Вт
40 %342 м³/ч148 Па≈10 Вт

Даже на 40 % оборотов у вентилятора остаётся около 150 Па — этого хватает на фильтр, нагреватель и короткую разводку. Потребление при этом — около 10 Вт.

Управление и автоматика

Обороты задают вручную — регулятор SRK-2.5 0-10V или регулятор ECM 0-10V — или автоматически: вход 0–10 В принимает сигнал от контроллера, датчика CO₂ или влажности. Так вентиляция усиливается, когда в комнате люди, и затихает, когда никого нет.

ВКК-125 EC, ВКК-100 EC и ВКК-125 V

ВКК-100 EC собран на том же двигателе, отличается патрубками 100 мм. Если трасса на 125 мм, берите эту модель: переходы на меньший диаметр добавляют сопротивление и шум. ВКК-125 V — простой и недорогой вариант для вытяжки из кухни или санузла: 490 м³/ч и 220 Па. Для приточной системы с нагревателем его напора обычно мало.

Расход в трубе Ø125 по скорости воздуха:

Скорость воздуха в трубе Ø125 ммРасходГде уместна такая скорость
3 м/с133 м³/чспальни, детские, кабинеты
4 м/с177 м³/чсанузлы, кухни, офисы
5 м/с221 м³/чобщие ветки, коридоры, подсобные помещения
6 м/с265 м³/чмагистраль, технические помещения

Исполнение

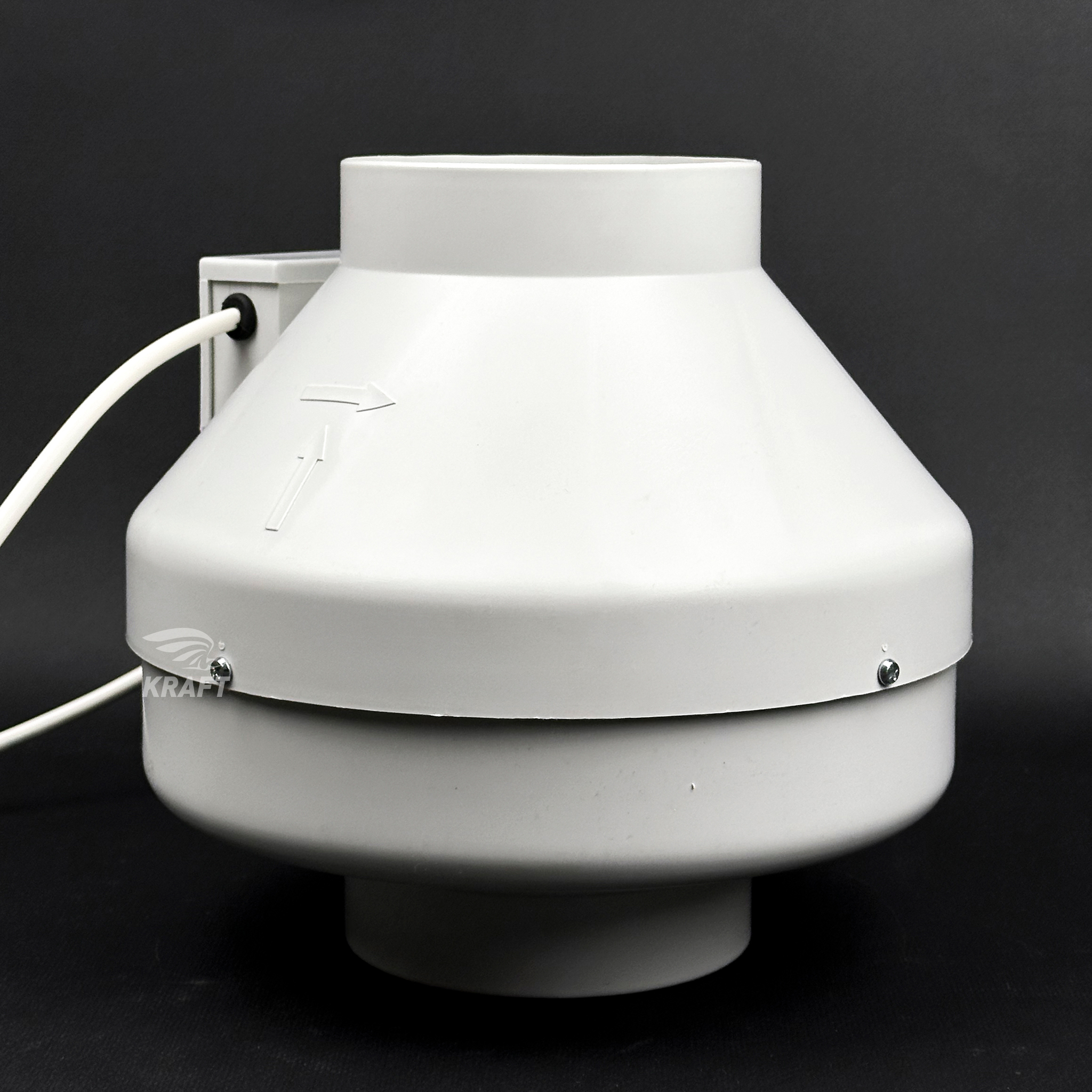

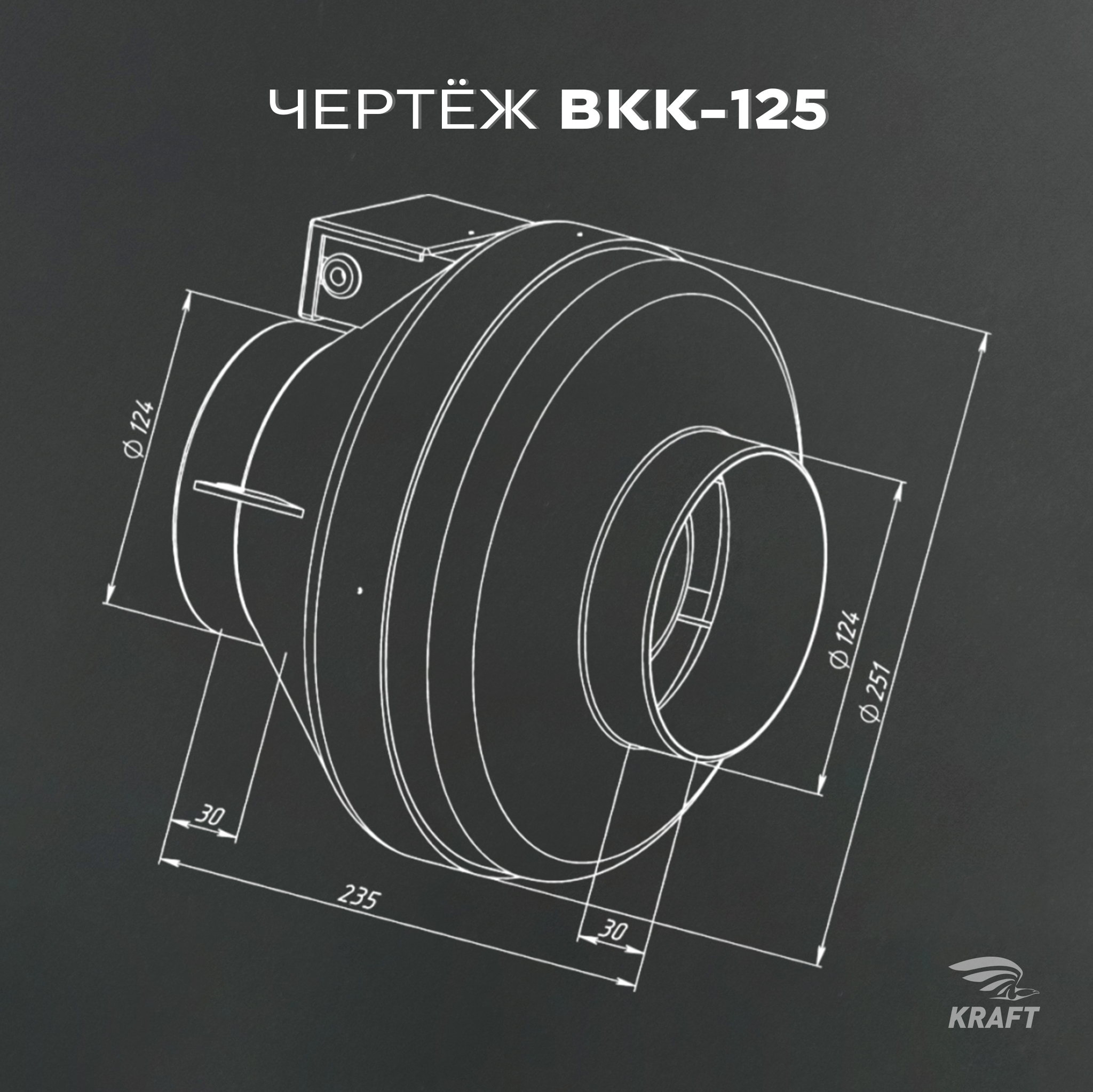

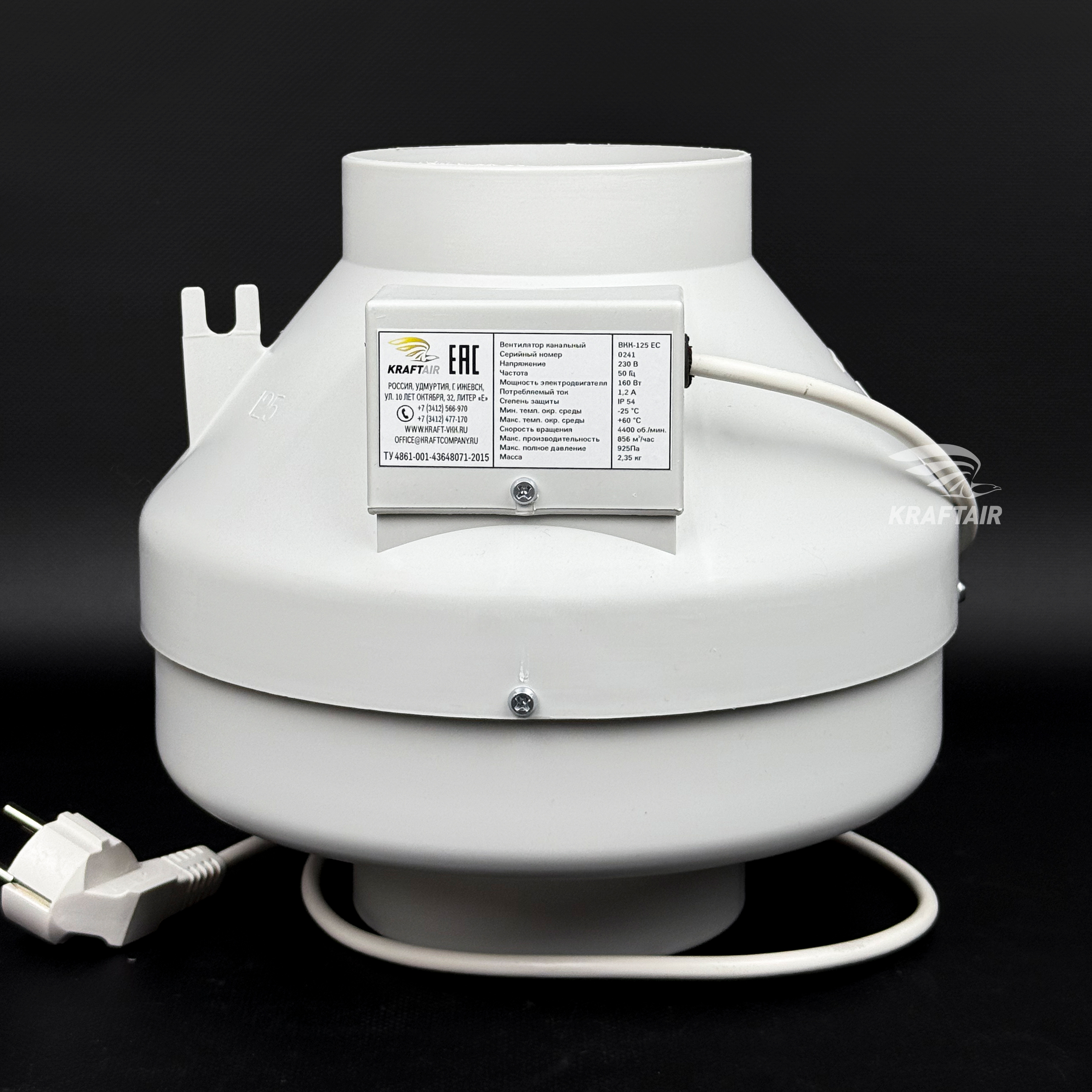

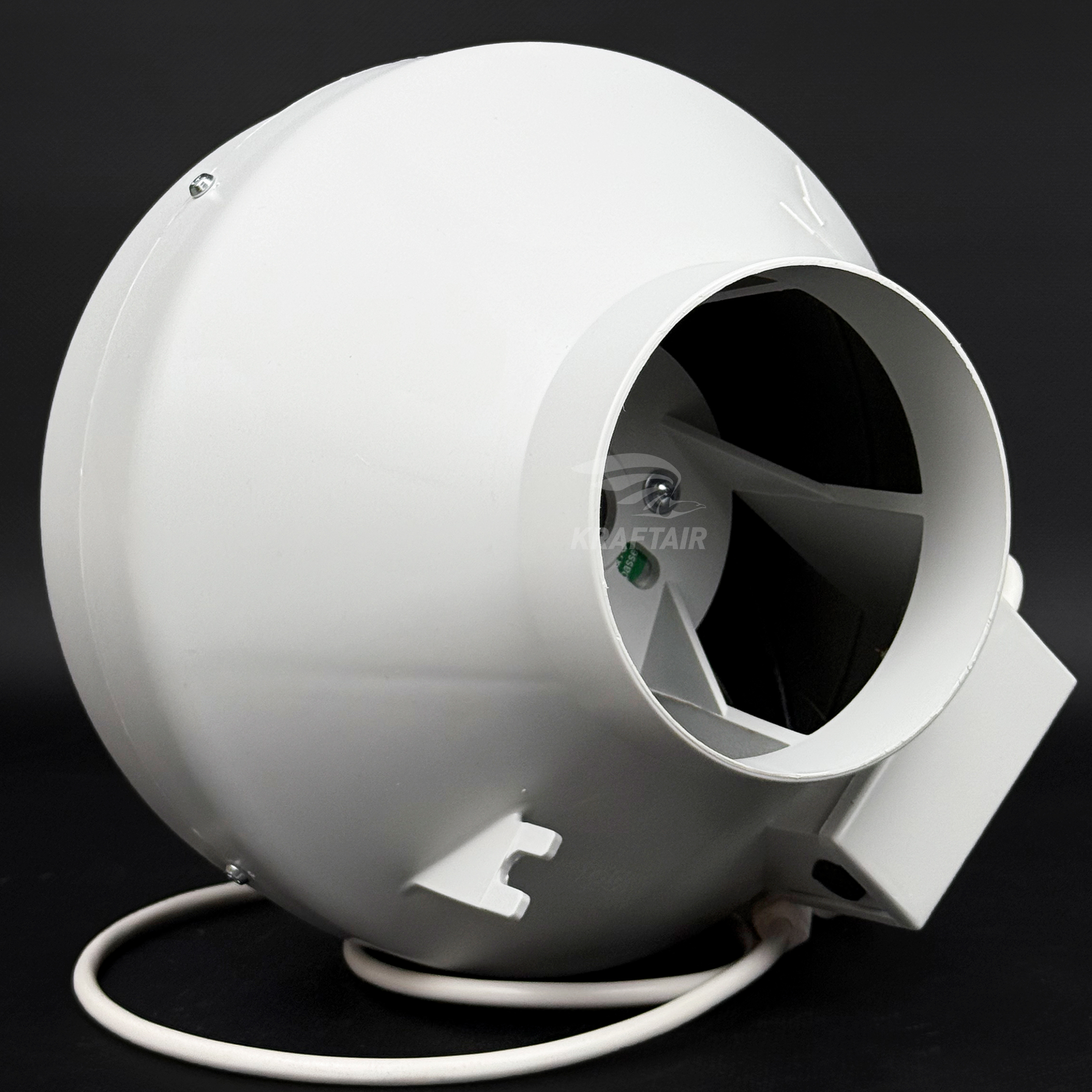

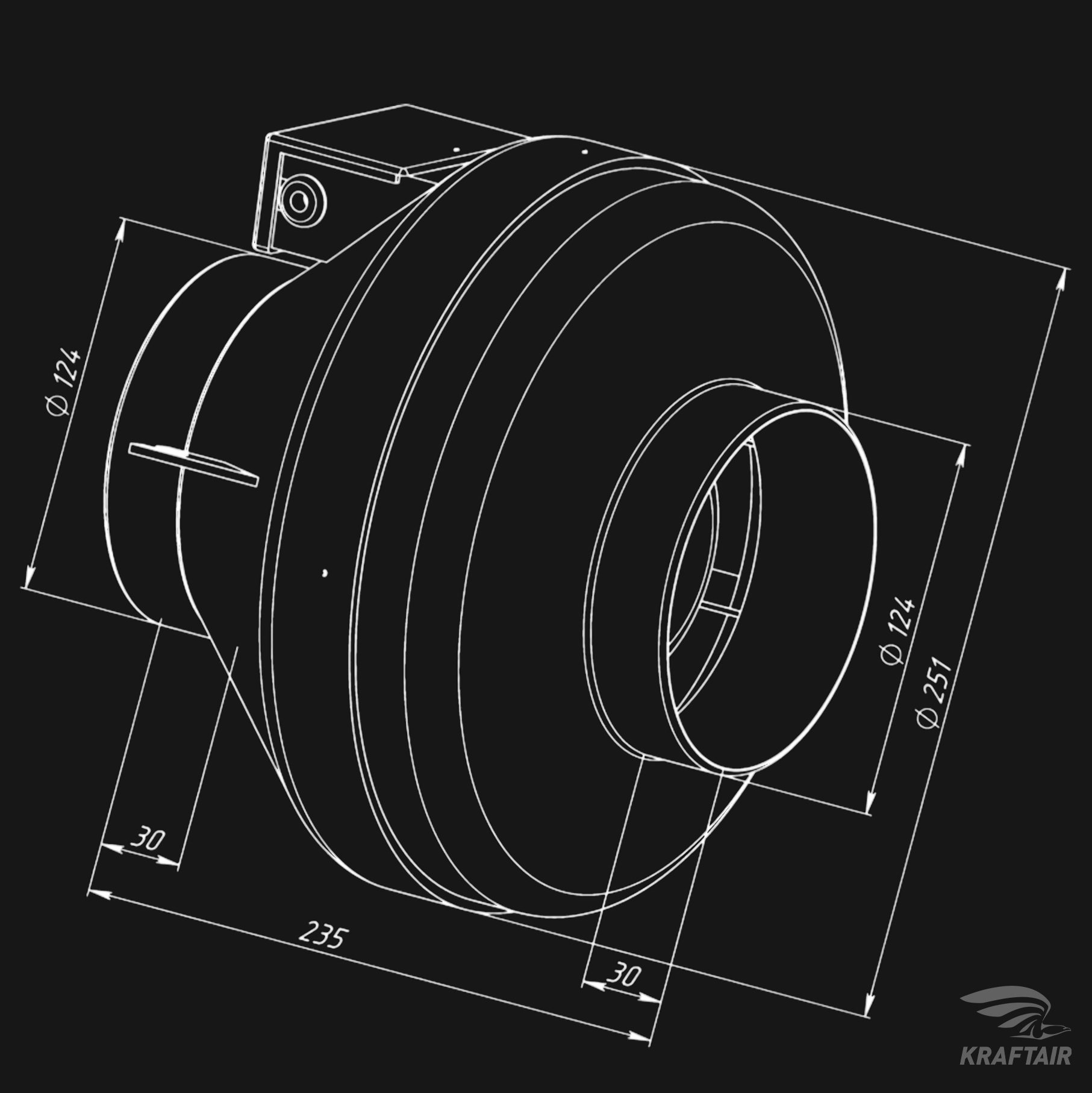

Пластиковый корпус 251 × 220 × 251 мм, IP54, 230 В, 50 Гц, 4400 об/мин на максимуме. Шум на полных оборотах — 74 дБ, поэтому в жилых помещениях вентилятор настраивают на пониженный режим и ставят шумоглушитель. Рабочая температура — от −25 до +60 °C, встроенная защита от перегрева, монтаж в любом положении. Гарантия — 36 месяцев.

Вопросы

Можно ли ставить ВКК-125 EC на вытяжку? Да. Высокий напор пригодится, если вытяжка идёт через рекуператор или по длинной трассе. Для короткой вытяжки из санузла он избыточен.

Нужен ли обратный клапан? На притоке — да: при выключенной системе холодный воздух не пойдёт в квартиру. Подойдёт обратный клапан RSK 125.

Характеристики
Бренд
KRAFTAIR
Страна производства
Россия
Тип вентилятора
канальный
Тип канала
круглый
Производительность, м3/час
856
Максимальное рабочее давление, Па
925
Скорость вращения рабочего колеса, об./мин.
4400
Мощность электродвигателя, Вт
160
Напряжение сети, В
230
Частота тока, Гц
50
Степень защиты IP
54
Уровень шума, Дб
74
Минимальная температура окружающей среды, °С
-25
Максимальная температура окружающей среды, °С
+60
Гарантийный срок, месяцев
36
Длина (габаритный размер), мм
251
Ширина (габаритный размер), мм
220
Высота (габаритный размер), мм
251
Конструкция вентилятора
центробежный (радиальный)
