Вентилятор канальный ВКК-100 EC

(0)
(0)
Добавить в сравнение В наличии
Характеристики
Бренд:
KRAFTAIR
Страна производства:
Россия
Тип вентилятора:
канальный
Тип канала:
круглый
Производительность, м3/час:
856
Максимальное рабочее давление, Па:
925
Скорость вращения рабочего колеса, об./мин.:
4400
Мощность электродвигателя, Вт:
160
Напряжение сети, В:
230
Частота тока, Гц:
50
Степень защиты IP:
54
Уровень шума, Дб:
74
Минимальная температура окружающей среды, °С:
-25
Максимальная температура окружающей среды, °С:
+60
Гарантийный срок, месяцев:
36
Длина (габаритный размер), мм:
251
Ширина (габаритный размер), мм:
215
Высота (габаритный размер), мм:
251
Конструкция вентилятора:
центробежный (радиальный)
Все характеристики
Описание

ВКК-100 EC — мощный канальный вентилятор для трубы Ø100 мм с EC-двигателем: до 856 м³/ч и 925 Па, плавная регулировка сигналом 0–10 В, IP54, работа до +60 °C. KRAFTAIR, гарантия 36 месяцев.

Показать полностью Свернуть
Стоимость товара указана с НДС
Нет в наличии
Купить на Купить на Купить на Яндекс.Маркет
Описание
Характеристики
Отзывы
Описание

ВКК-100 EC — высоконапорный вентилятор для воздуховода 100 мм

Обычный вентилятор на 100 мм развивает 150–250 Па, и этого не хватает, если за ним стоит фильтр, нагреватель, рекуператор или трасса на 15–20 метров. ВКК-100 EC решает эту задачу: EC-двигатель разгоняет колесо до 4400 об/мин и создаёт до 925 Па, а максимальный расход — 856 м³/ч. Это самый «сильный» вентилятор под трубу Ø100 мм в серии ВКК.

Что такое EC-двигатель и зачем он здесь

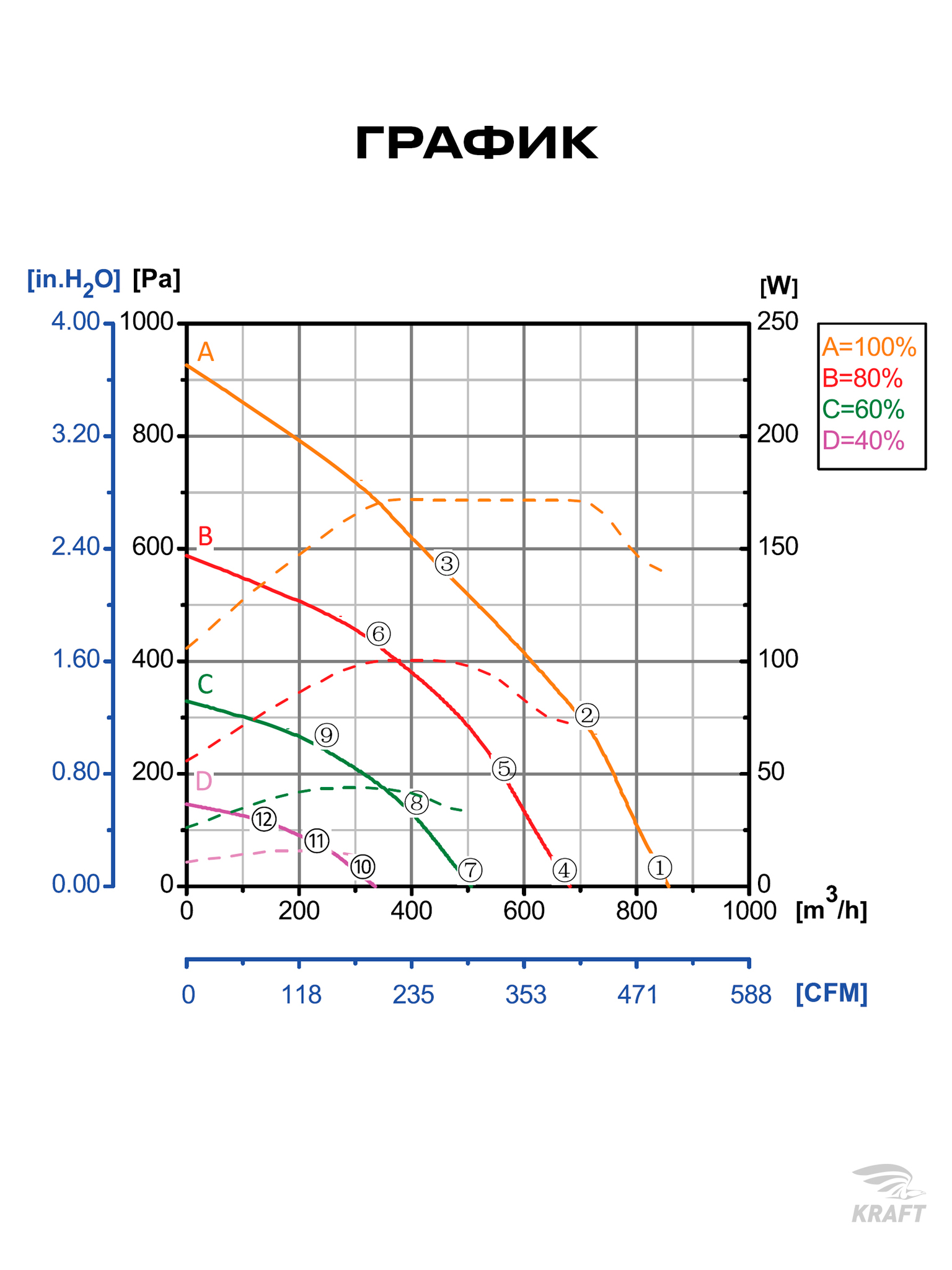

EC-двигатель — бесщёточный двигатель со встроенной электроникой. Его обороты меняются плавно по сигналу 0–10 В, без ступеней и без гула, который бывает у обычных моторов на пониженном напряжении. Главная выгода — экономия на частичной нагрузке. По законам подобия расход падает пропорционально оборотам, давление — пропорционально их квадрату, а потребляемая мощность — кубу. Для ВКК-100 EC это выглядит так:

ОборотыРасходДавлениеМощность
100 %856 м³/ч925 Па≈160 Вт
70 %599 м³/ч453 Па≈55 Вт
50 %428 м³/ч231 Па≈20 Вт

Цифры ориентировочные, но порядок верный: на половине оборотов вентилятор потребляет около 20 Вт и всё ещё держит больше 200 Па.

Где нужен именно ВКК-100 EC

  • Приток в отдельную комнату через фильтр и нагреватель. Линия «фильтр → нагреватель → вентилятор → шумоглушитель» на 100 мм легко набирает 300–400 Па сопротивления. V-версия с её 220 Па здесь не справится.
  • Вытяжка с нескольких точек по длинной трассе — например, из санузлов на разных этажах дома в одну трубу с выбросом на кровлю.
  • Системы с автоматикой. На вход 0–10 В можно подать сигнал с датчика влажности, CO₂ или с контроллера — вентилятор сам подстроит обороты.

Расход в трубе Ø100

Скорость воздуха в трубе Ø100 ммРасходГде уместна такая скорость
3 м/с85 м³/чспальни, детские, кабинеты
4 м/с113 м³/чсанузлы, кухни, офисы
5 м/с141 м³/чобщие ветки, коридоры, подсобные помещения
6 м/с170 м³/чмагистраль, технические помещения

Высокий напор не значит, что через трубу Ø100 нужно гнать 856 м³/ч — это было бы 30,3 м/с. Запас давления позволяет держать нужные 100–170 м³/ч даже при большом сопротивлении сети и забитом фильтре.

ВКК-100 EC или ВКК-100 V

ВКК-100 V — 490 м³/ч, 220 Па, 52 дБ, IP44, обычный однофазный двигатель. Он дешевле и для простой вытяжки из санузла подходит лучше. ВКК-100 EC берут, когда нужен напор и управление: на максимальных 4400 об/мин он шумнее (74 дБ), поэтому в жилых помещениях его настраивают на пониженные обороты и ставят шумоглушитель.

Если трасса проектируется с нуля, посмотрите ВКК-125 EC: двигатель тот же, а труба 125 мм пропускает в 1,56 раза больше воздуха при той же скорости.

Комплект для приточной линии Ø100

Исполнение

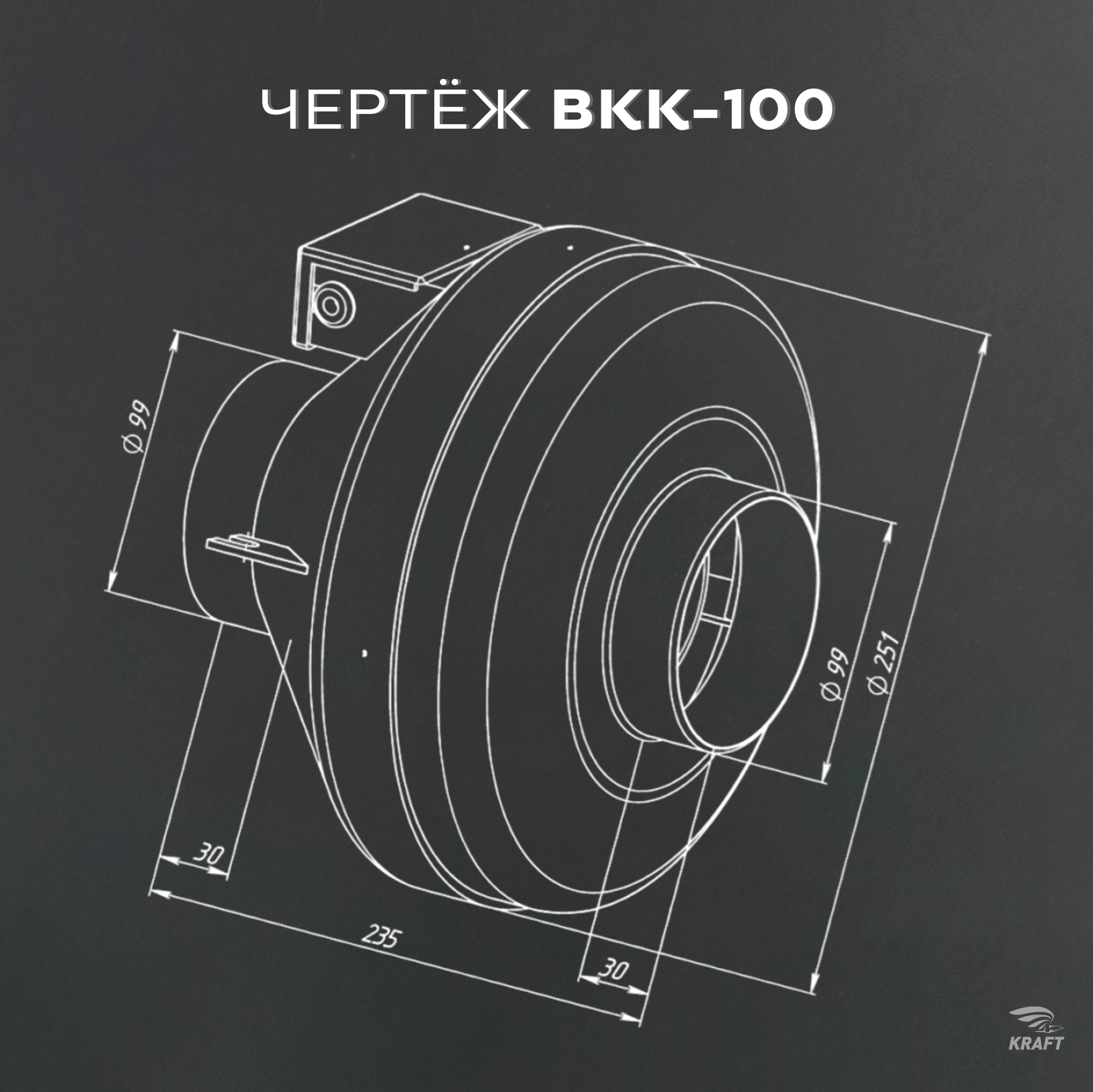

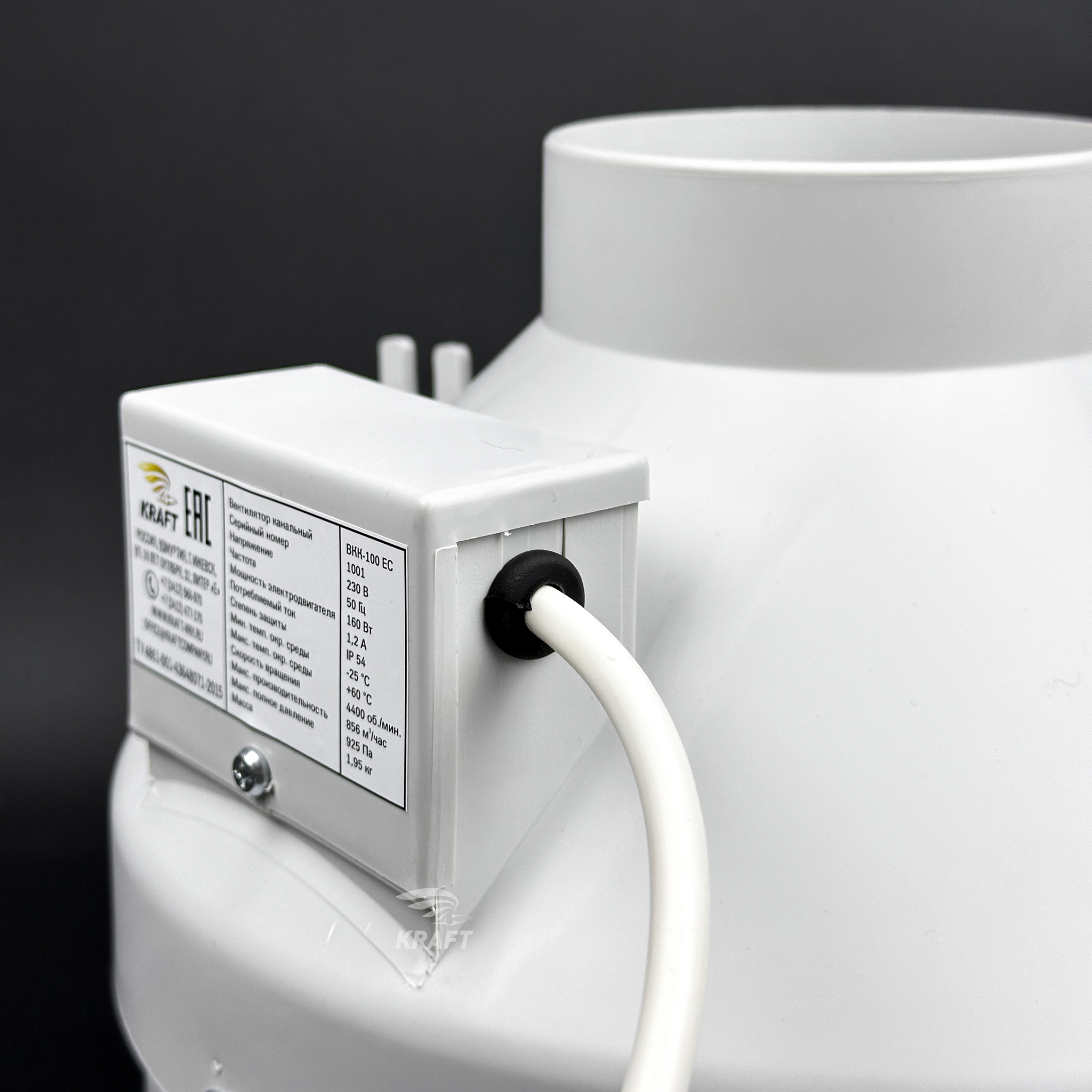

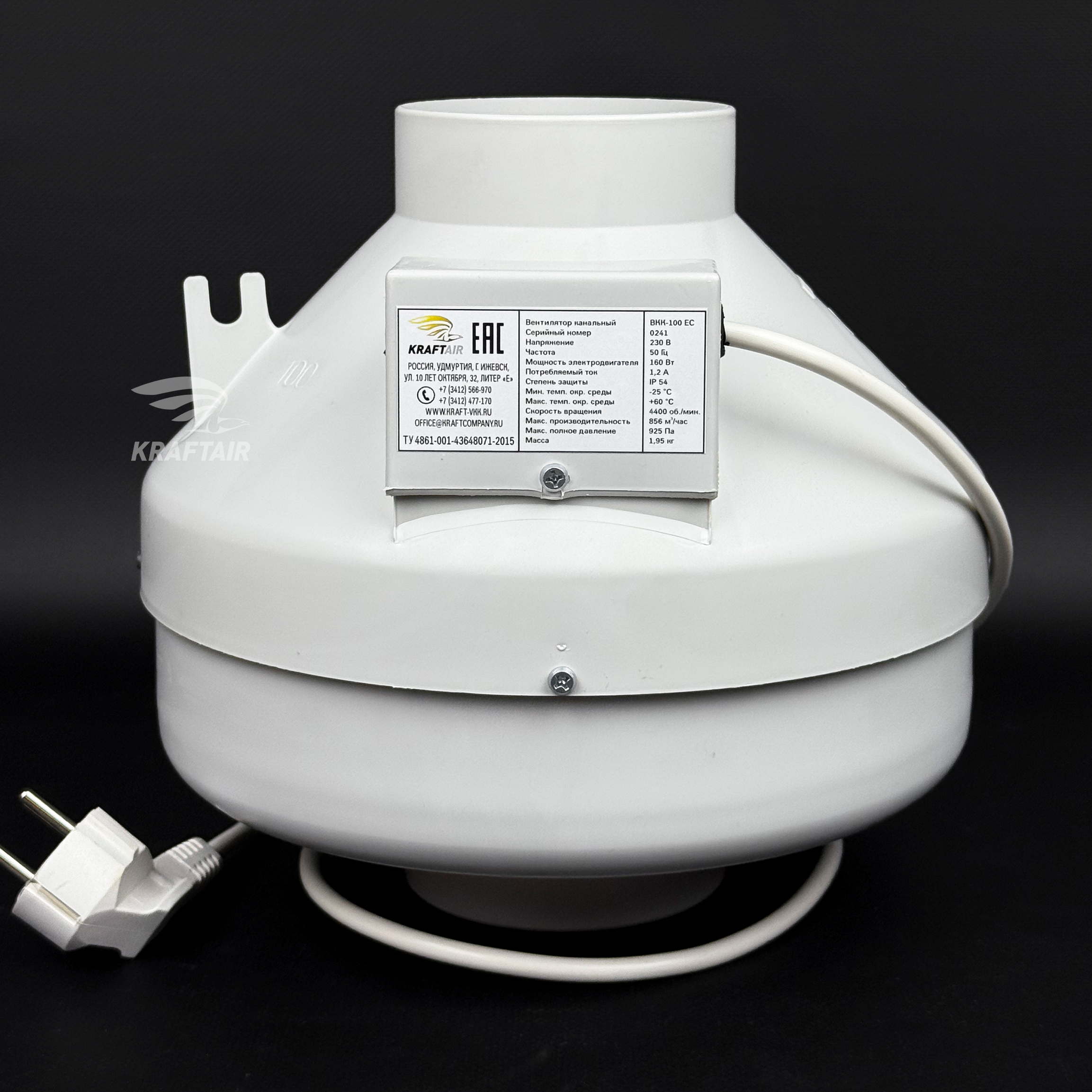

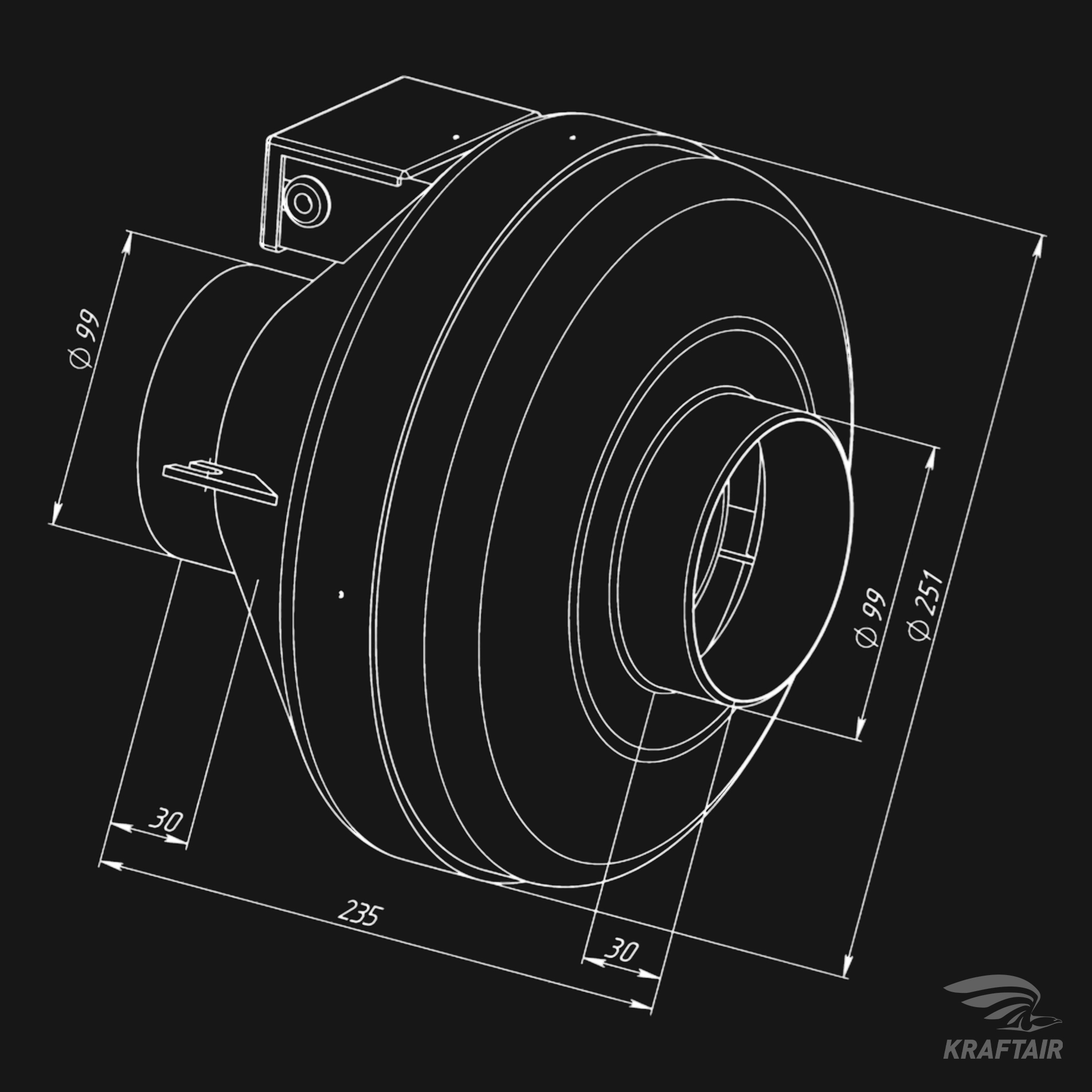

Пластиковый корпус 251 × 215 × 251 мм, степень защиты IP54, напряжение 230 В, 50 Гц. Рабочая температура — от −25 до +60 °C, то есть EC-версия выдерживает более тёплый воздух, чем V. Встроенная защита от перегрева, монтаж в любом положении. Производство — Россия, марка KRAFTAIR. Гарантия — 36 месяцев.

Вопросы

Какой регулятор подходит? Только с управляющим выходом 0–10 В — например SRK-2.5 0-10V или ECM 0-10V. Обычный регулятор от вентилятора с AC-двигателем для EC не годится.

Можно ли ставить на вытяжку из ванной? Можно, IP54 это допускает. Но если трасса короткая, переплачивать за напор нет смысла — хватит ВКК-100 V.

Характеристики
Бренд
KRAFTAIR
Страна производства
Россия
Тип вентилятора
канальный
Тип канала
круглый
Производительность, м3/час
856
Максимальное рабочее давление, Па
925
Скорость вращения рабочего колеса, об./мин.
4400
Мощность электродвигателя, Вт
160
Напряжение сети, В
230
Частота тока, Гц
50
Степень защиты IP
54
Уровень шума, Дб
74
Минимальная температура окружающей среды, °С
-25
Максимальная температура окружающей среды, °С
+60
Гарантийный срок, месяцев
36
Длина (габаритный размер), мм
251
Ширина (габаритный размер), мм
215
Высота (габаритный размер), мм
251
Конструкция вентилятора
центробежный (радиальный)
Все характеристики
Отзывы
Отзывов еще никто не оставлял
