ВКК-250 V — канальный вентилятор 250 мм для помещений до 150–200 м²

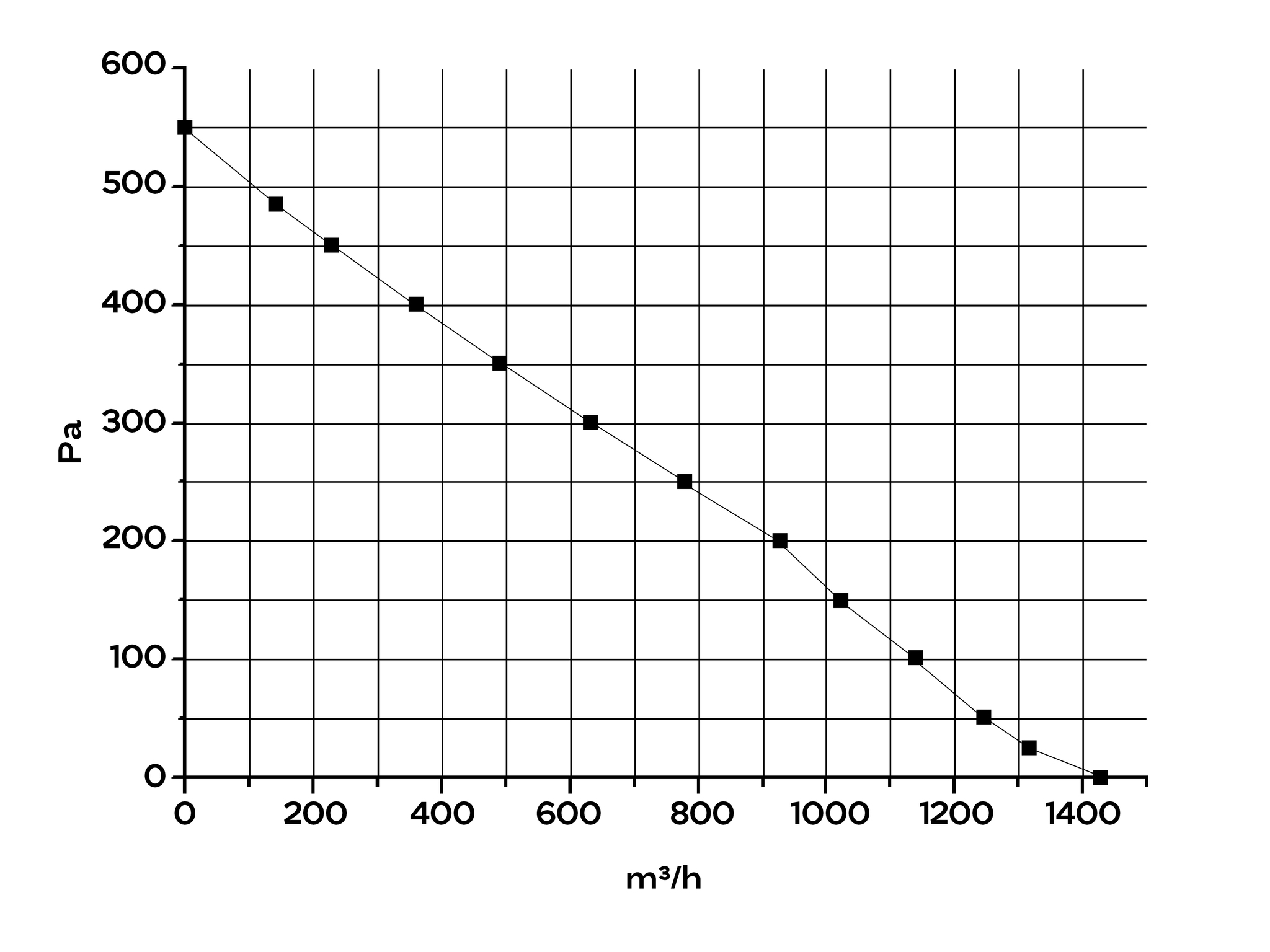

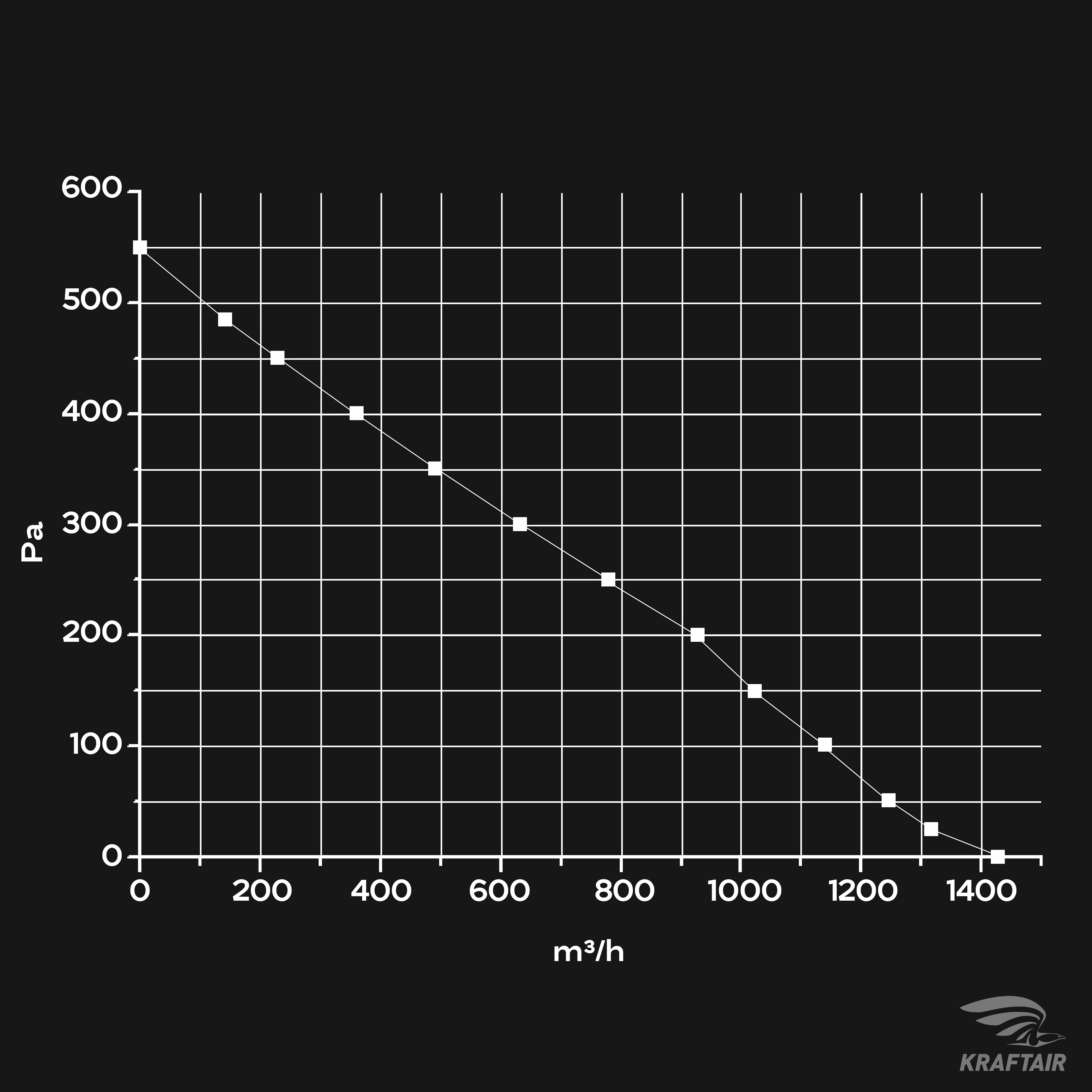

ВКК-250 V закрывает задачи, которые уже не решить «квартирным» вентилятором, но ещё рано переходить на промышленное оборудование: торговый зал, шоурум, небольшой спортзал, мастерская, гараж на два-три машино-места, центральная вентиляция загородного дома. Вентилятор выдаёт до 1420 м³/ч и 480 Па и при этом подключается к обычной однофазной сети 230 В.
Какой расход реален в трубе Ø250
| Скорость воздуха в трубе Ø250 мм | Расход | Где уместна такая скорость |
|---|---|---|
| 3 м/с | 530 м³/ч | спальни, детские, кабинеты |
| 4 м/с | 707 м³/ч | санузлы, кухни, офисы |
| 5 м/с | 884 м³/ч | общие ветки, коридоры, подсобные помещения |
| 6 м/с | 1 060 м³/ч | магистраль, технические помещения |
При паспортных 1420 м³/ч воздух в трубе 250 мм шёл бы со скоростью 8,0 м/с. Рабочая зона — 500–1000 м³/ч, остальное — запас давления на фильтры, нагреватель и длину трассы.
Пример подбора
Торговый зал 80 м² с потолком 3 м — это 240 м³ воздуха. Для магазина непродовольственных товаров обычно закладывают два-три обмена в час: 480–720 м³/ч. В трубе Ø250 такой поток идёт со скоростью 2,7–4,1 м/с, то есть в спокойном режиме. Если в помещении много людей или есть оборудование с тепловыделением, расход считают по людям и теплу, а не по кратности.
ВКК-250 V или ВКК-250 EC
ВКК-250 EC даёт 1661 м³/ч и 750 Па, работает до +60 °C и плавно управляется сигналом 0–10 В. Это выбор для приточной установки с электронагревателем и фильтром, где сопротивление сети большое, или для систем с автоматикой по CO₂. ВКК-250 V проще и тише на максимуме (57 дБ против 74 дБ). Для общеобменной вытяжки или притока с умеренной трассой его хватает.
Комплектующие Ø250
- электронагреватель EHC 250-9,0/3 — приток зимой; перед ним кассетный фильтр ФЛК-250;
- шумоглушитель 250×900 — если трасса проходит над рабочими местами или жилыми комнатами;
- обратный клапан RSK 250 и дроссель-клапан ДКК-250;
- гибкая вставка D250 — снимает вибрацию на жёстких воздуховодах;
- плавный регулятор SRE-2.5 — регулировка оборотов вручную.
Исполнение и монтаж

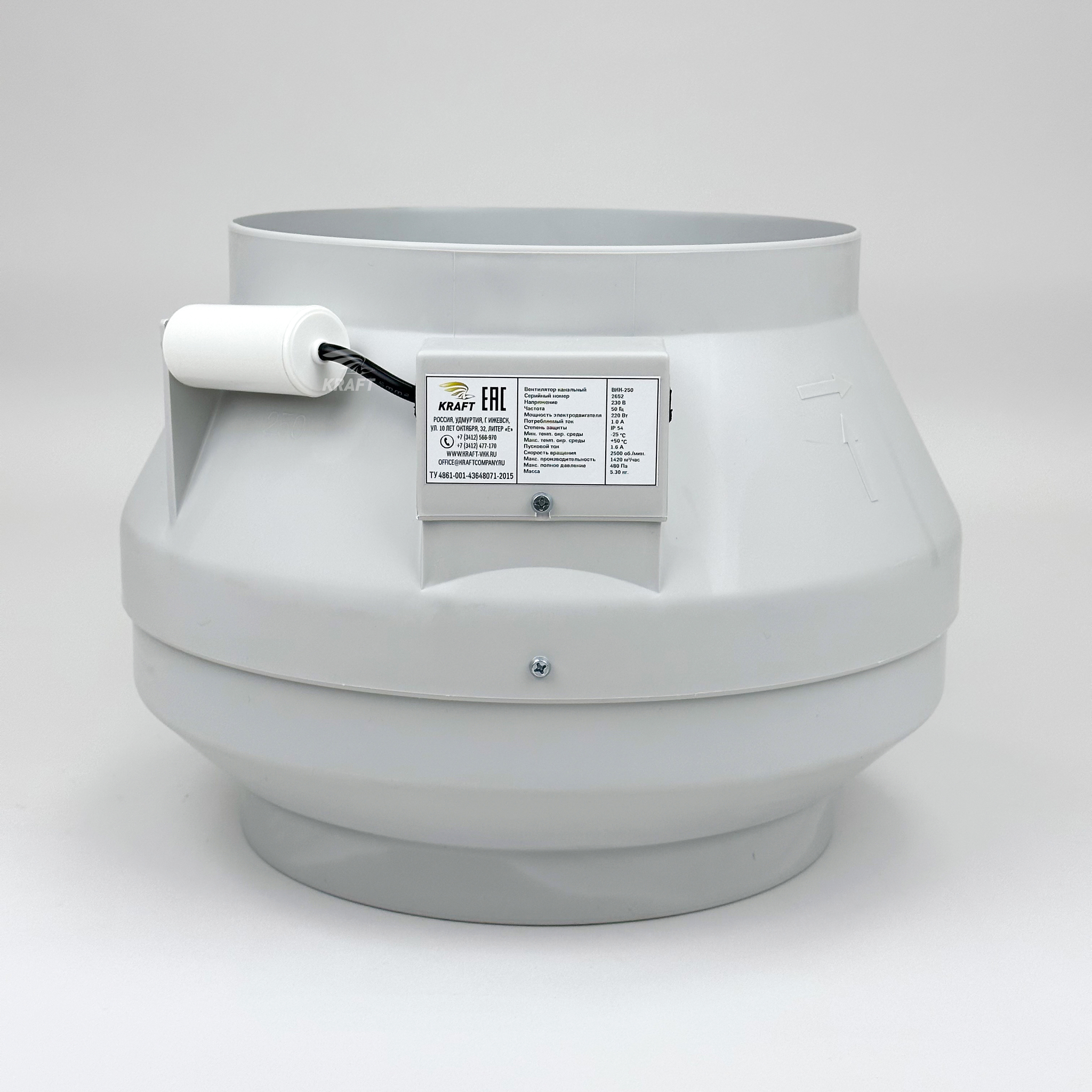

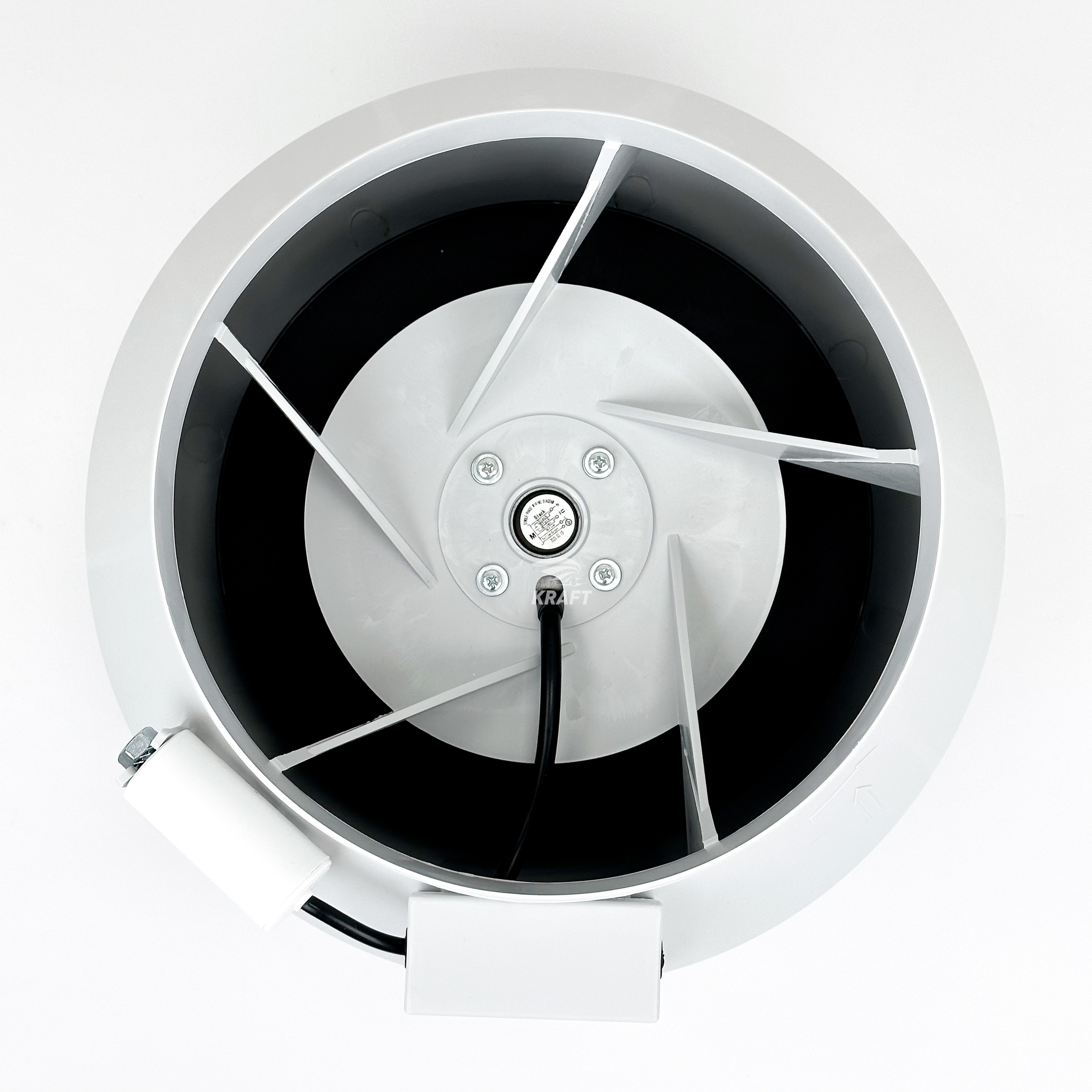

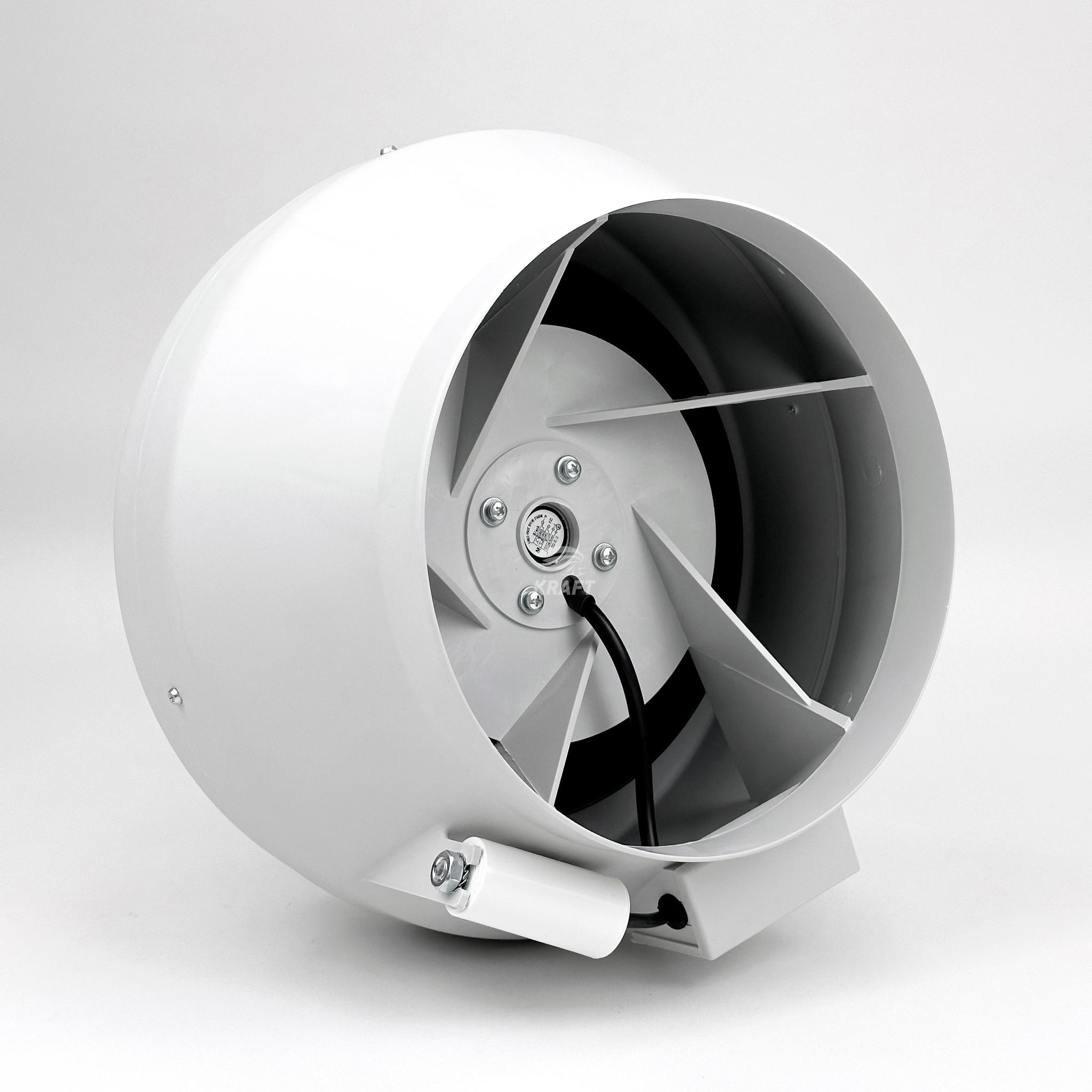

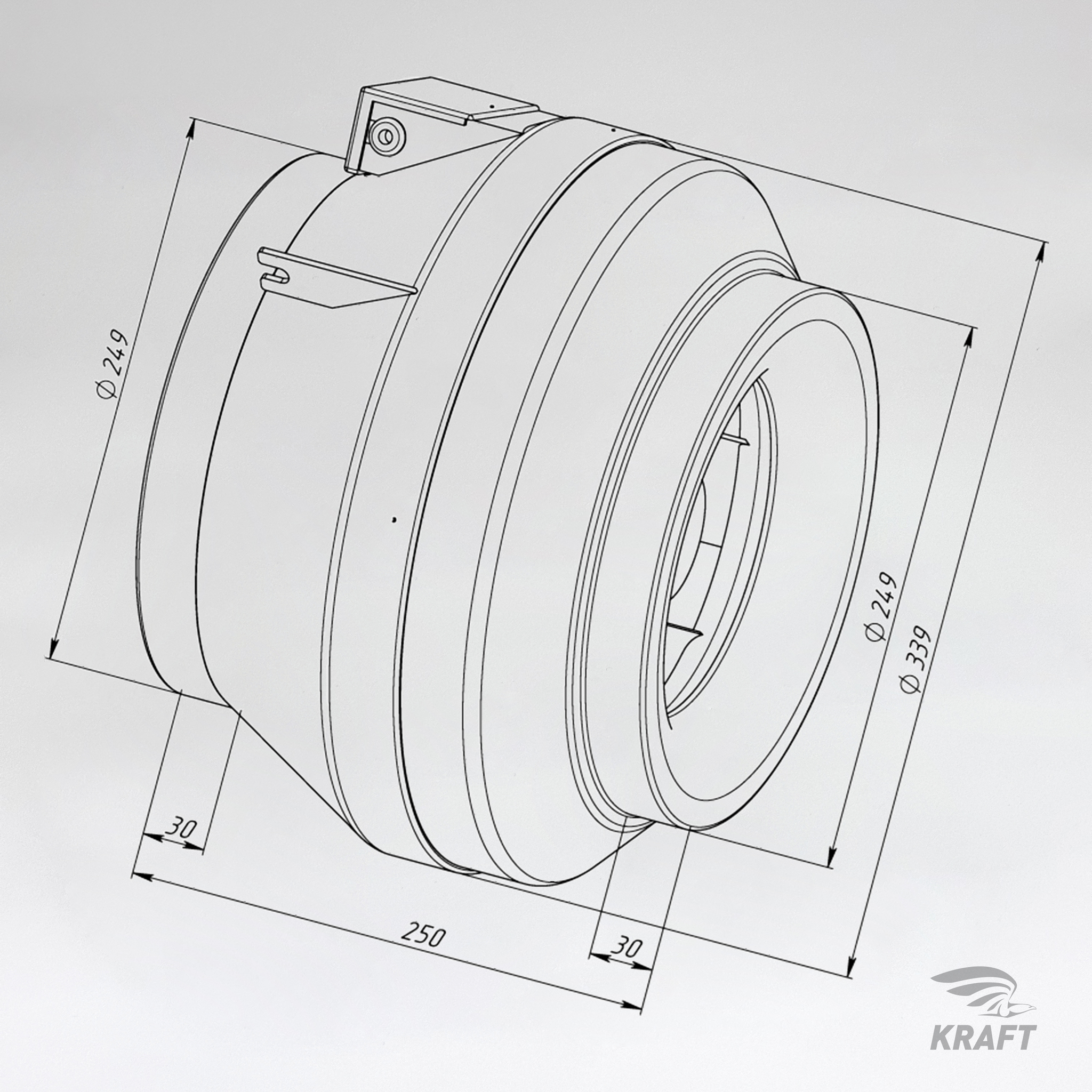

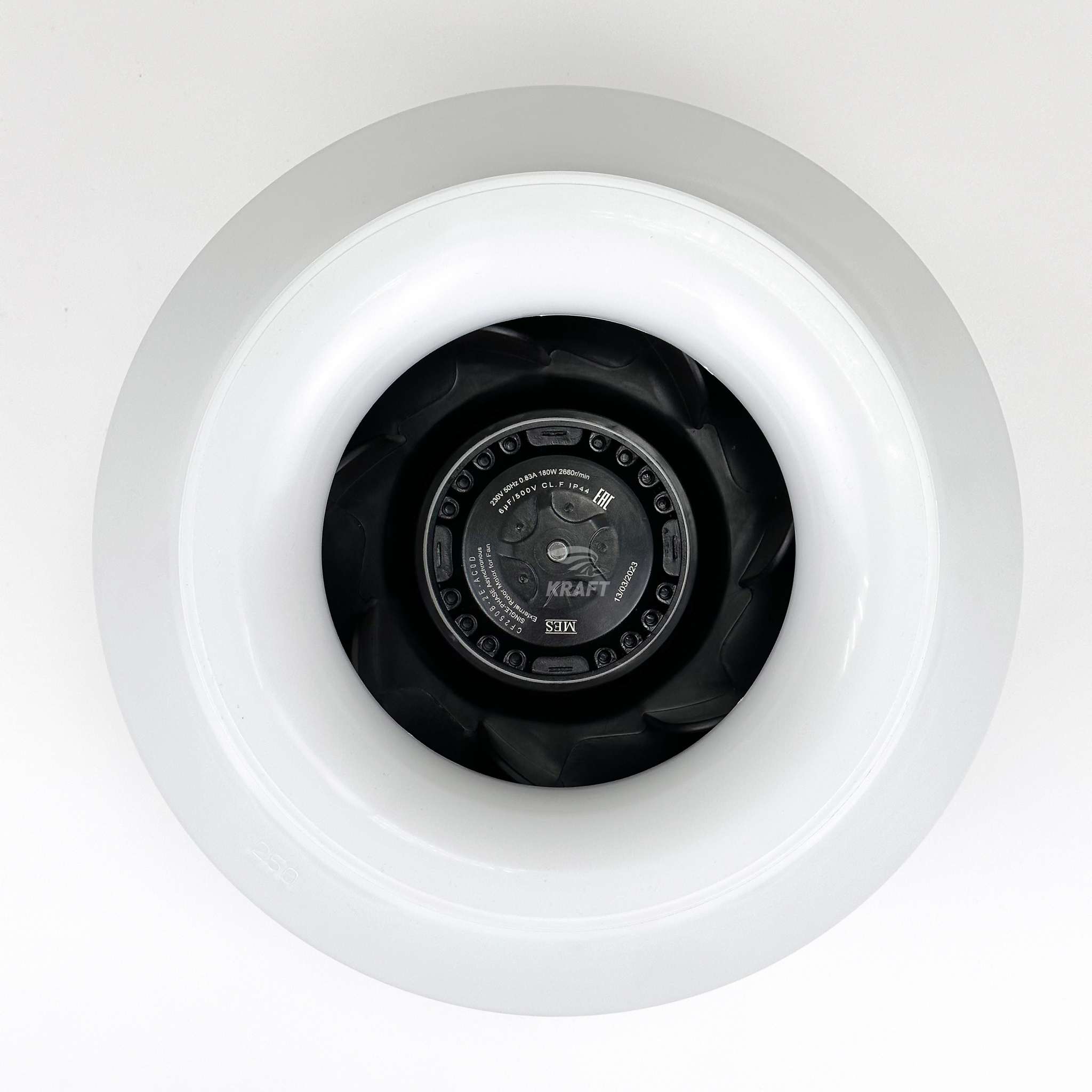

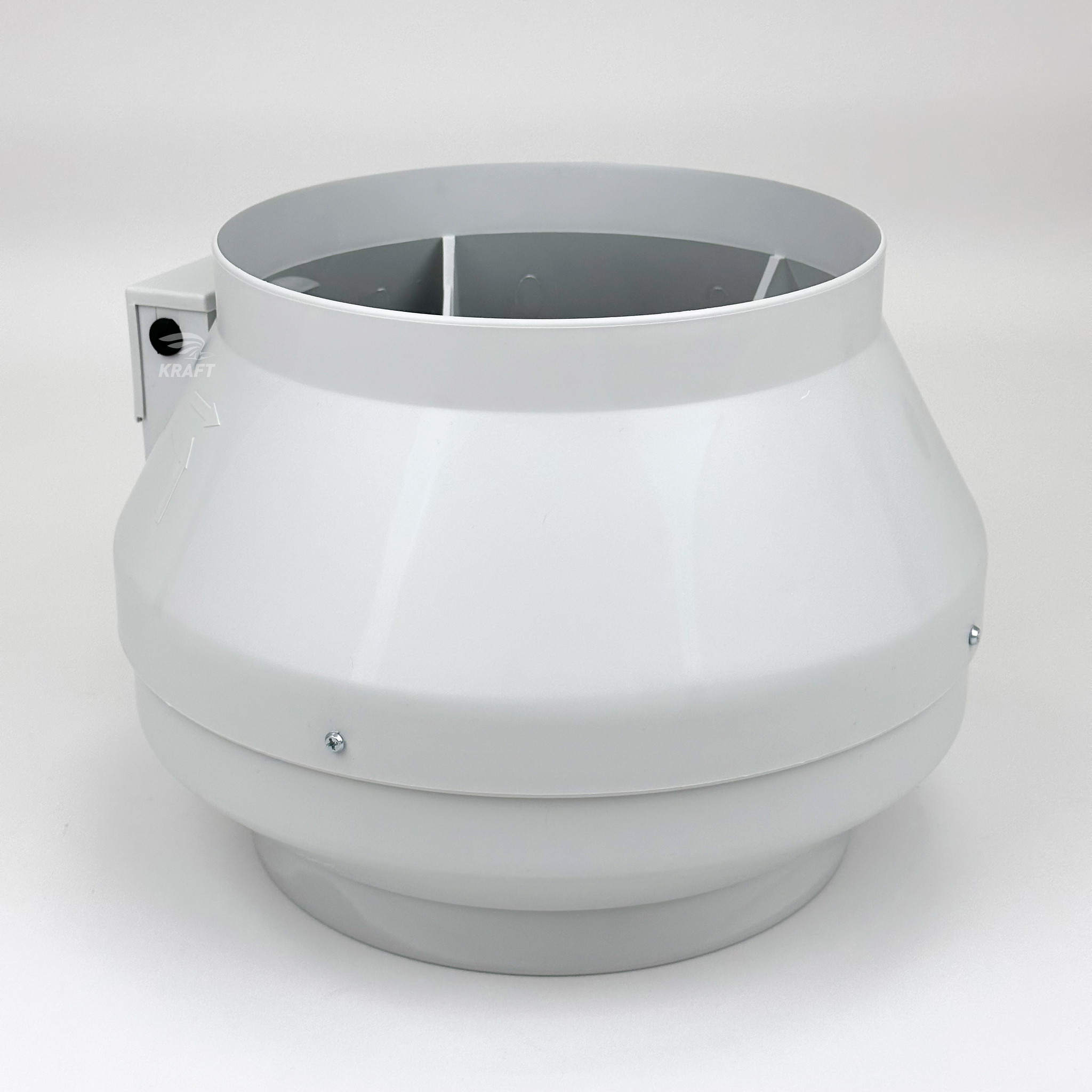

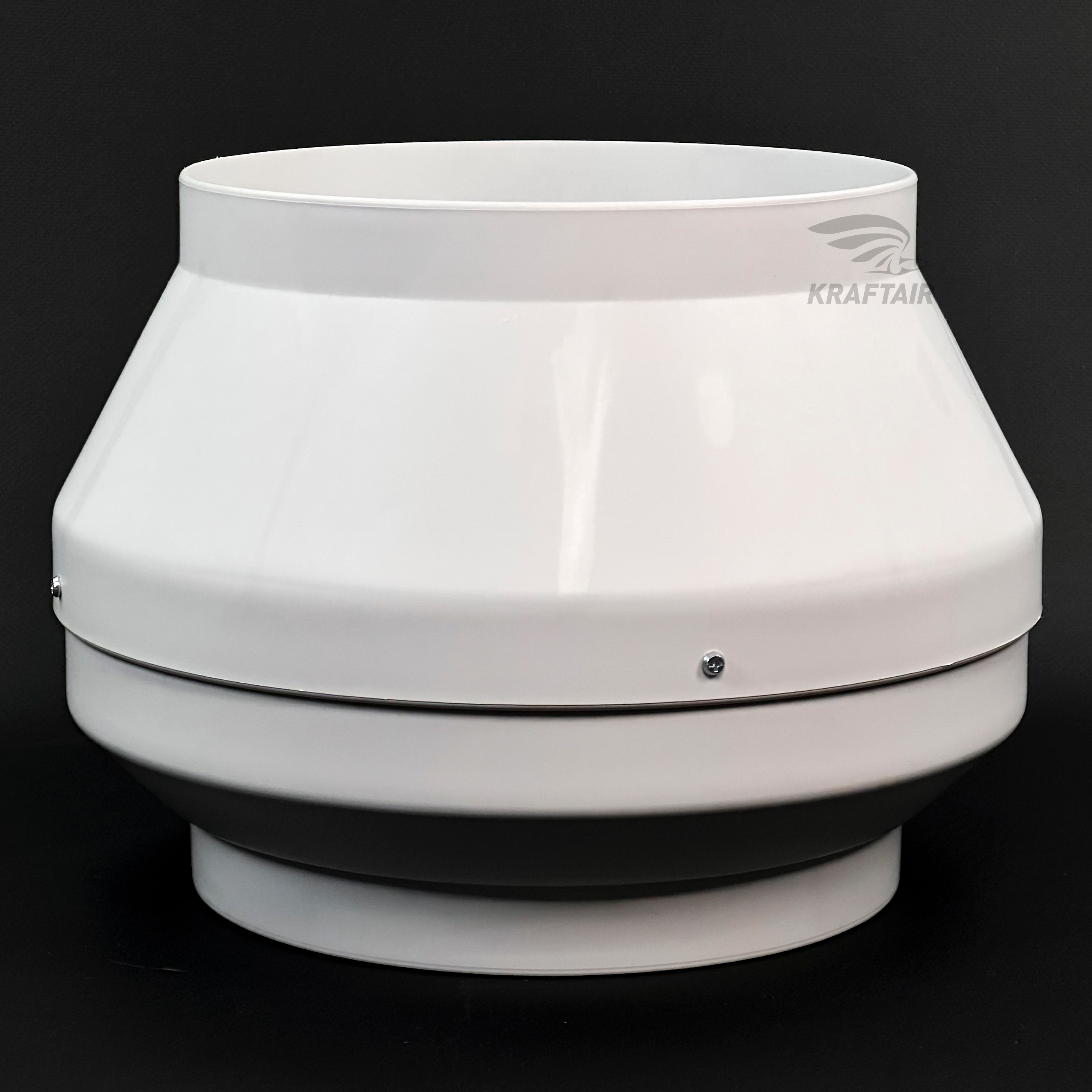

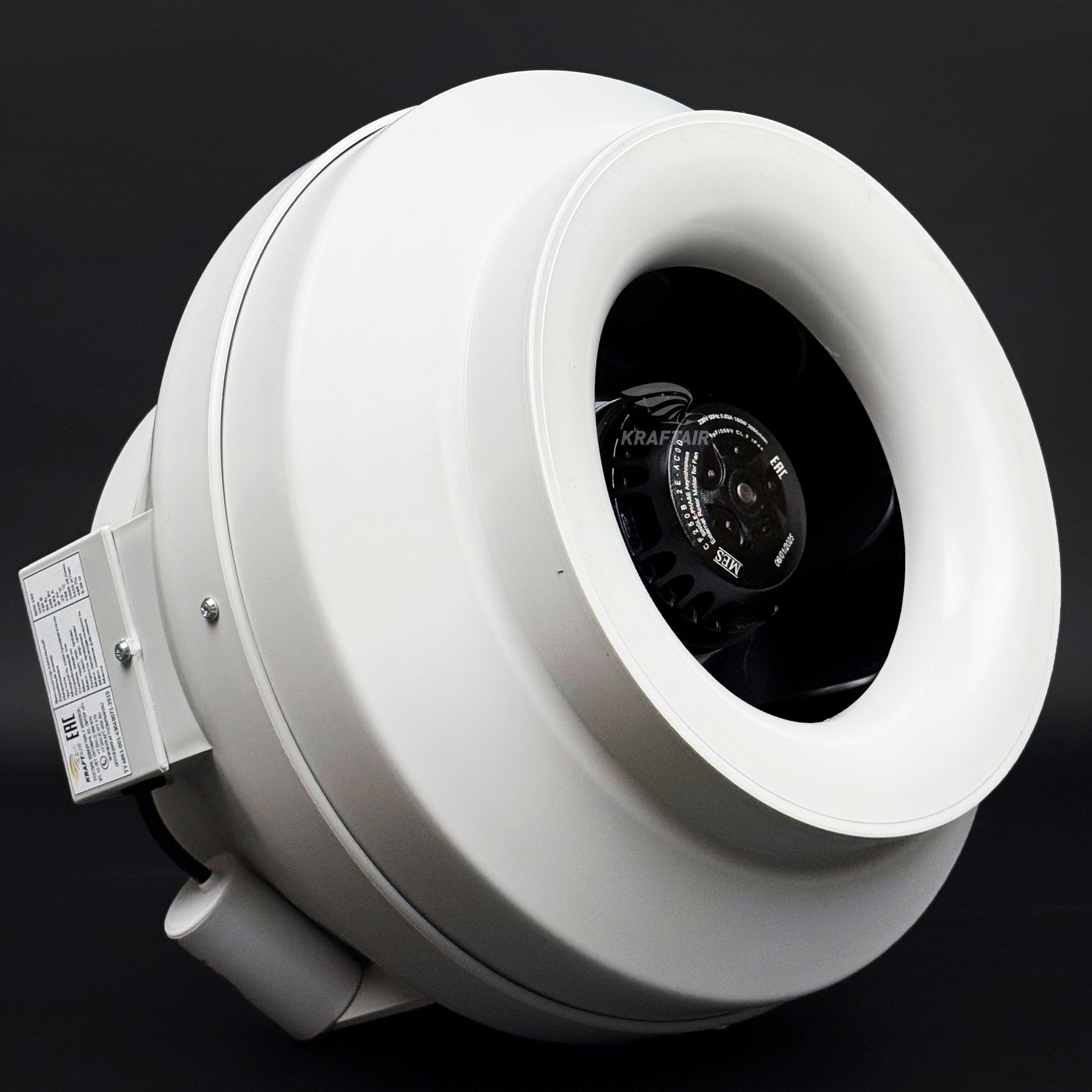

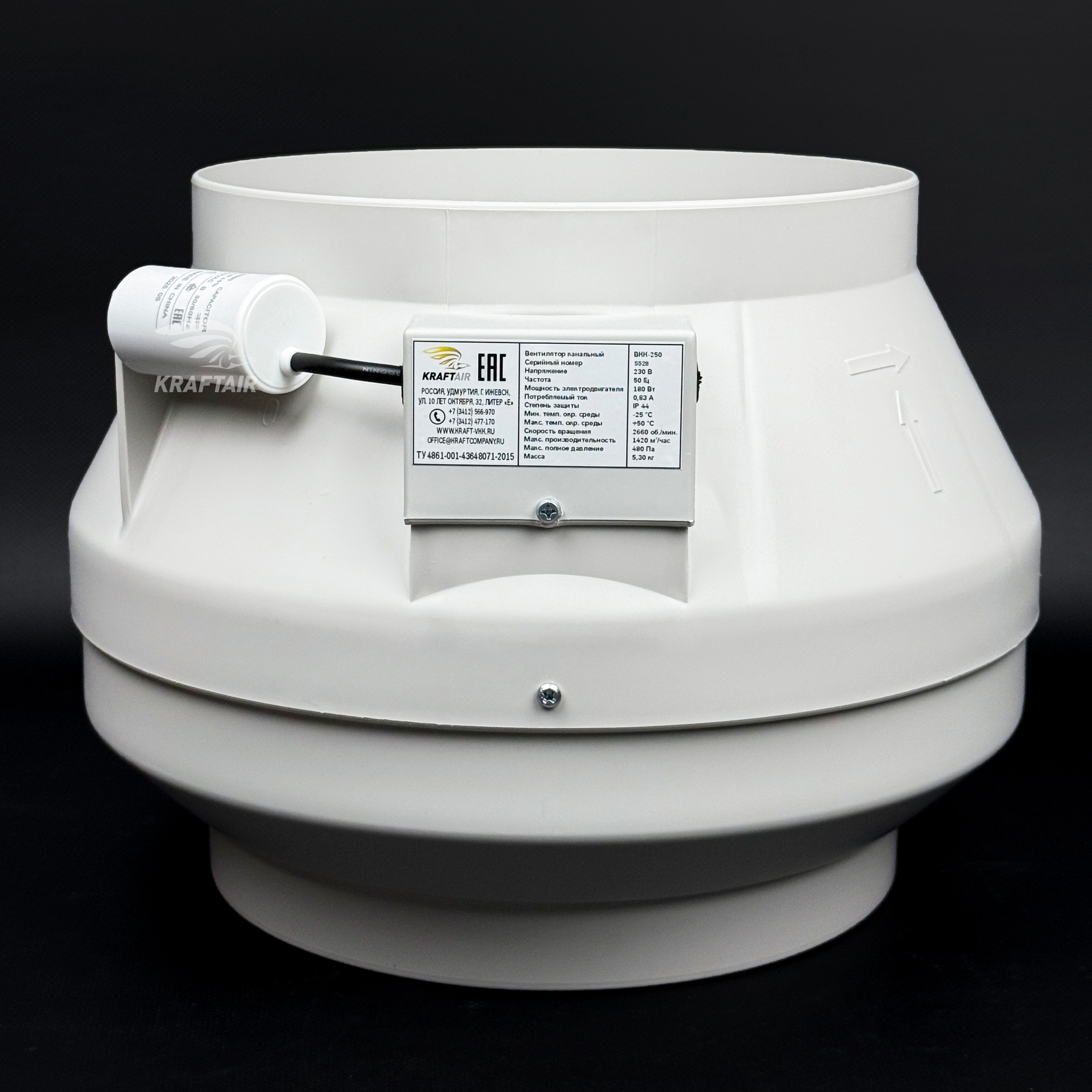

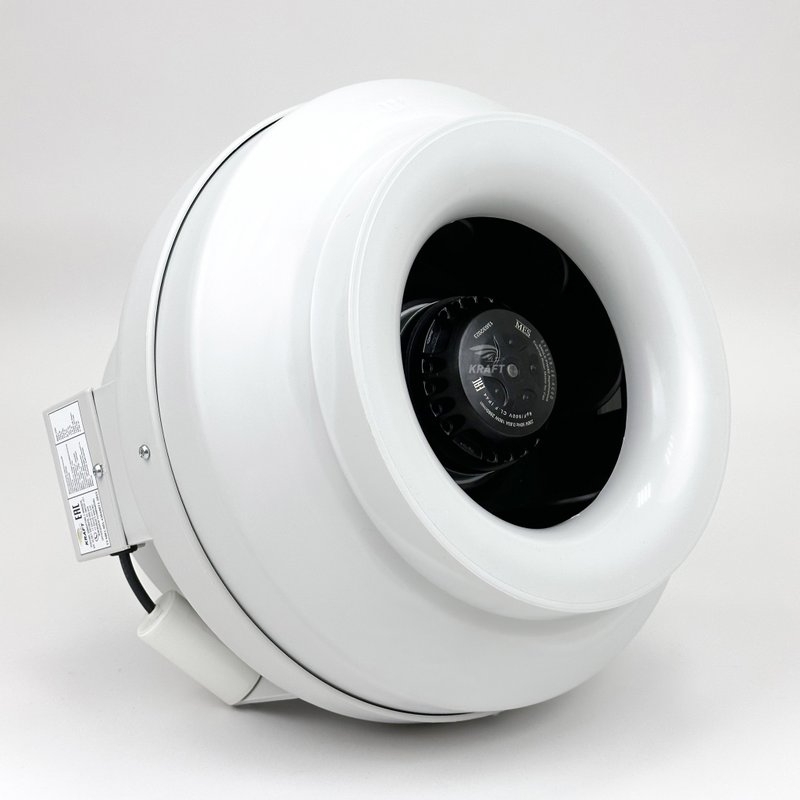

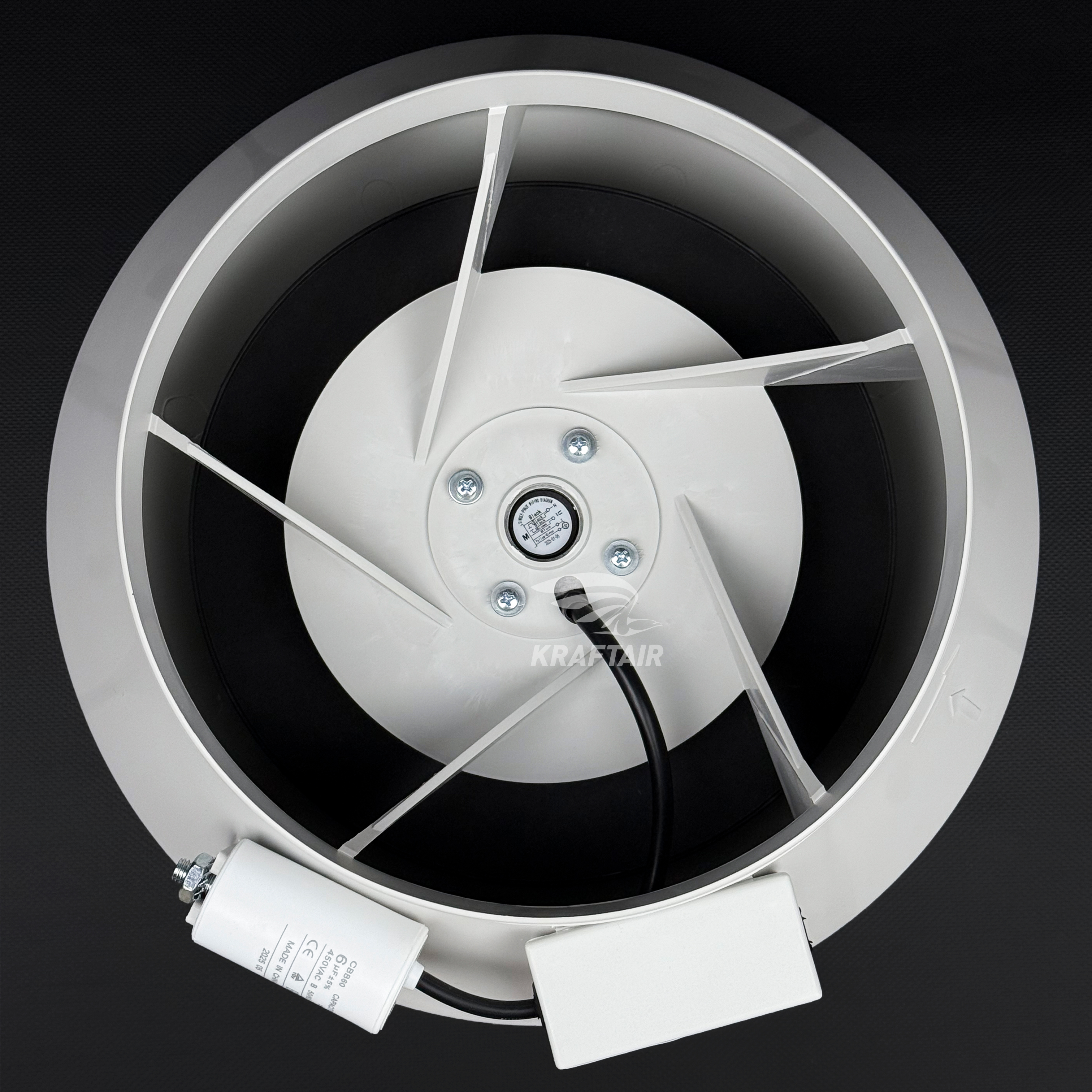

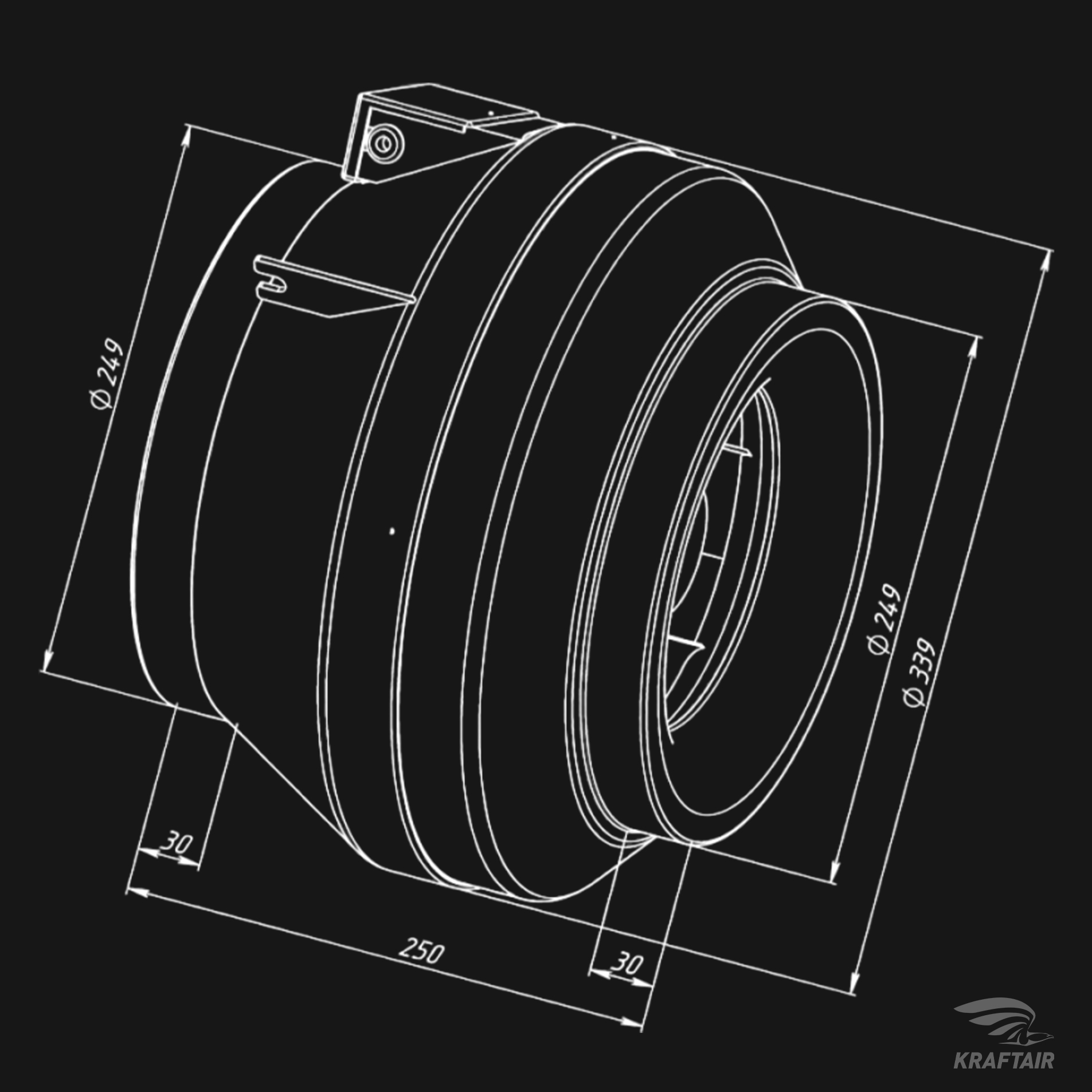

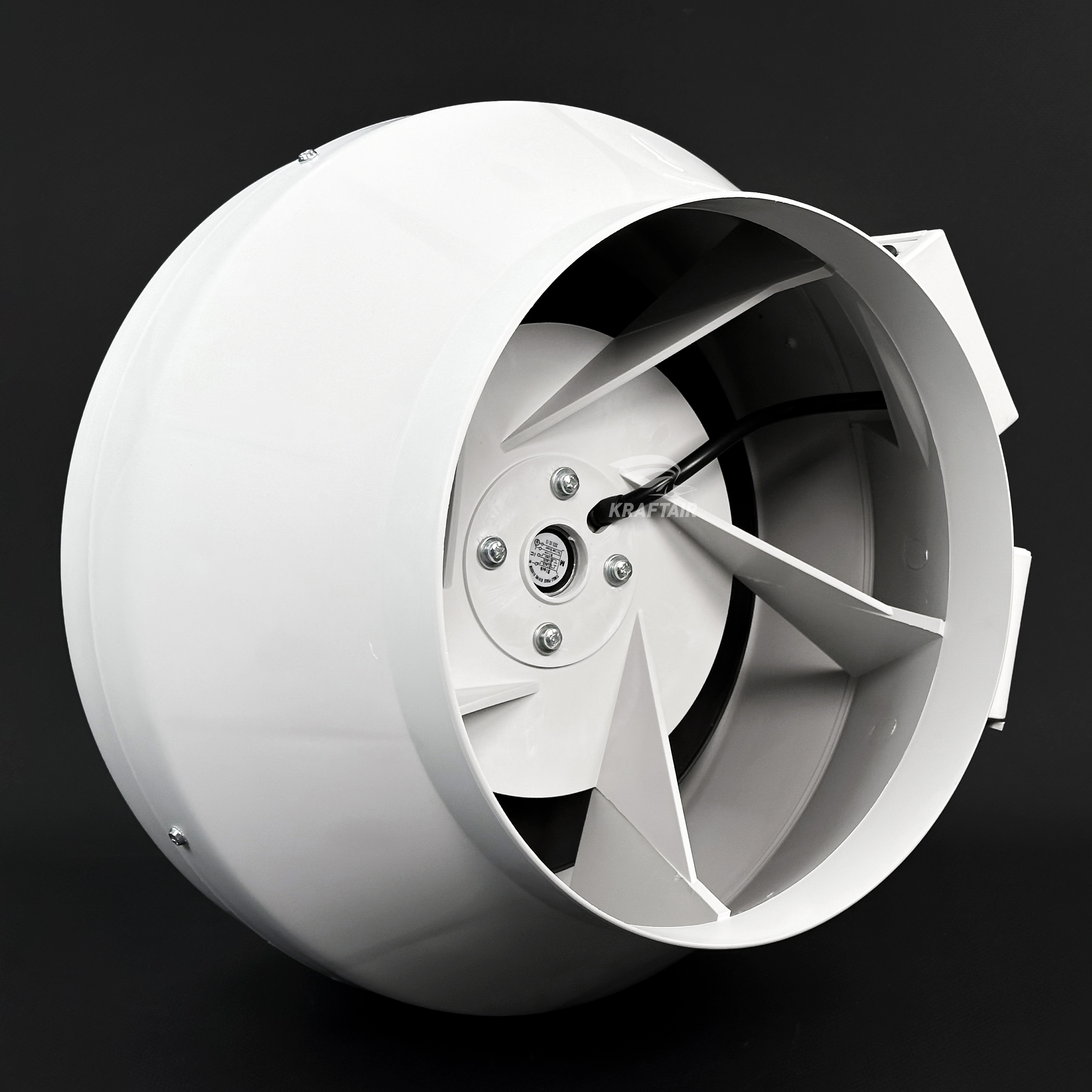

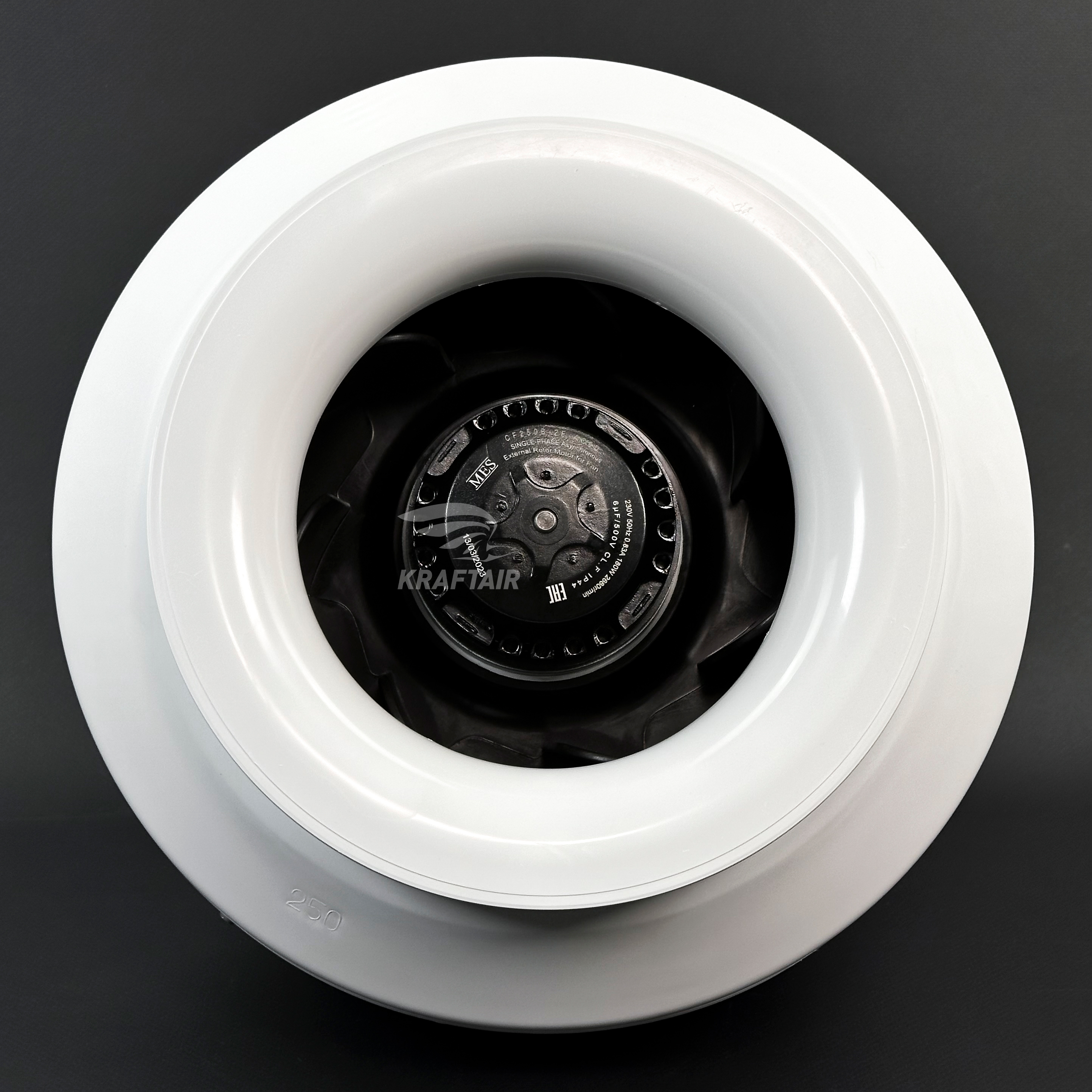

Пластиковый корпус 340 × 250 × 340 мм, ниппельные патрубки, двигатель 2660 об/мин с защитой от перегрева, IP44. Вентилятор можно ставить горизонтально или вертикально, в том числе в утеплённом коробе на чердаке. Рабочая температура — от −25 до +50 °C, запылённость перемещаемого воздуха — до 100 мг/м³. Гарантия — 36 месяцев.
Вопросы
Подходит ли ВКК-250 V для гаража? Да, для общей вытяжки из бокса. Если в гараже работают с покраской или растворителями, нужен вентилятор во взрывозащищённом исполнении, ВКК для этого не предназначен.
Какой регулятор выбрать? Для ручной настройки подойдёт SRE-2.5. Если расход должен меняться автоматически, выгоднее EC-версия с управлением 0–10 В.
