ВКК-250 EC — канальный EC-вентилятор 250 мм на 1661 м³/ч
ВКК-250 EC — старшая EC-модель в пластиковом корпусе. Он перемещает до 1661 м³/ч, держит напор до 750 Па и потребляет на максимуме всего 165 Вт. Это хорошее соотношение для приточно-вытяжных систем помещений площадью 100–250 м²: офисов, магазинов, шоурумов, учебных классов, небольших спортзалов.
Экономия на частичной нагрузке

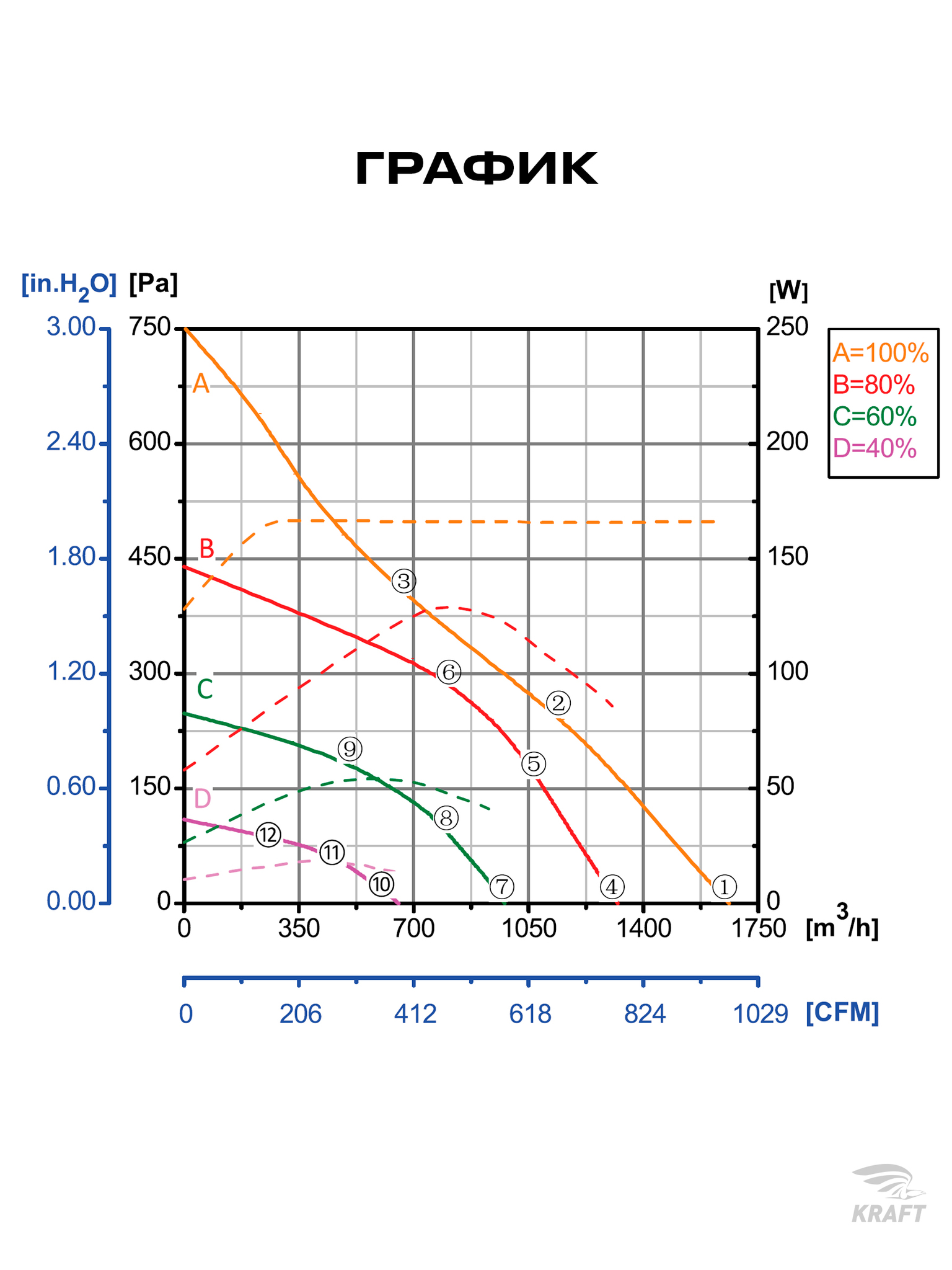

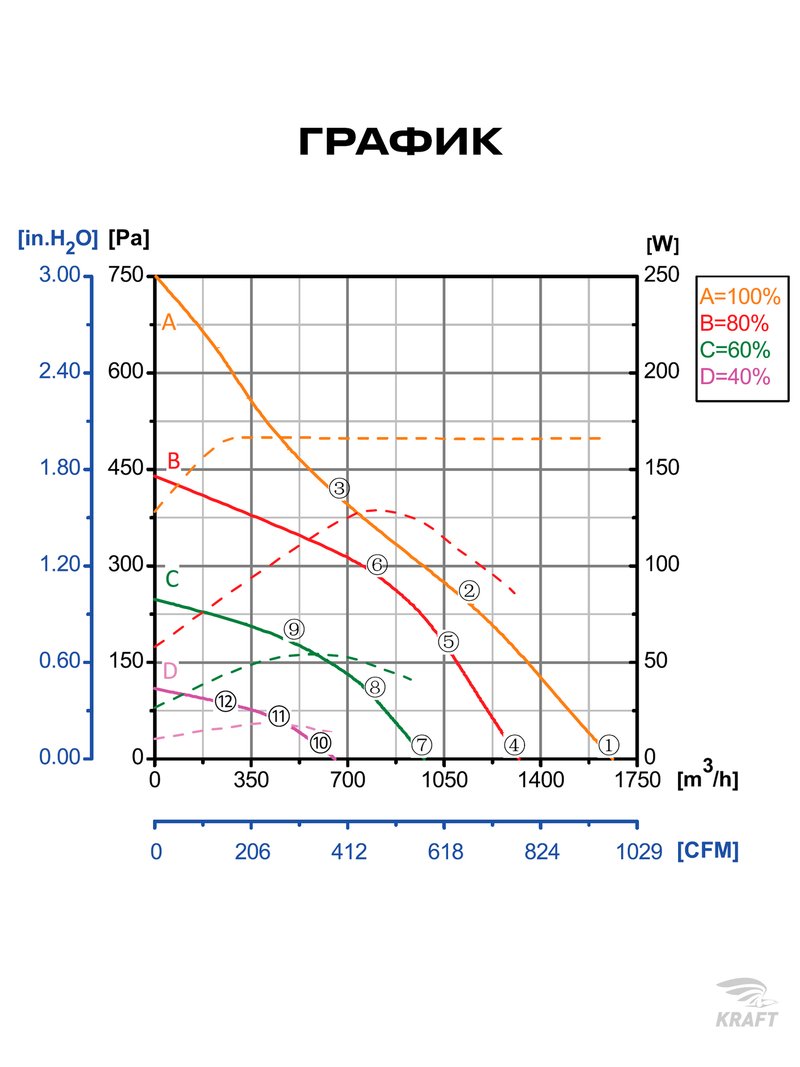

Помещения редко нуждаются в максимальном расходе весь день. EC-двигатель снижает обороты плавно по сигналу 0–10 В, и потребление падает быстрее расхода:
| Обороты | Расход | Давление | Мощность |
|---|---|---|---|
| 100 % | 1 661 м³/ч | 750 Па | ≈165 Вт |
| 80 % | 1 329 м³/ч | 480 Па | ≈84 Вт |
| 60 % | 997 м³/ч | 270 Па | ≈36 Вт |
Цифры рассчитаны по законам подобия вентиляторов и показывают порядок величин. Если вентилятор 16 часов в сутки работает на 60 % оборотов, он тратит около 36 Вт вместо 165 Вт.
Расход в трубе Ø250
| Скорость воздуха в трубе Ø250 мм | Расход | Где уместна такая скорость |
|---|---|---|
| 3 м/с | 530 м³/ч | спальни, детские, кабинеты |
| 4 м/с | 707 м³/ч | санузлы, кухни, офисы |
| 5 м/с | 884 м³/ч | общие ветки, коридоры, подсобные помещения |
| 6 м/с | 1 060 м³/ч | магистраль, технические помещения |
Пример подбора для шоурума 180 м²
При высоте 3,5 м объём помещения — 630 м³. Два обмена в час — 1260 м³/ч. В трубе Ø250 такой поток идёт со скоростью 7,1 м/с, это режим магистрали. ВКК-250 EC обеспечивает его на 75–80 % оборотов, а в остальное время, когда посетителей мало, расход снижают через автоматику.
Приточная линия на 250 мм
- кассетный фильтр ФЛК-250 — защищает нагреватель и вентилятор от пыли;
- нагреватель EHC 250-12,0/3 — электронагреватель для зимнего режима;
- ВКК-250 EC;
- шумоглушитель 250×900 — перед раздачей в зал;
- дроссель-клапан ДКК-250 — балансировка веток;
- обратный клапан RSK 250 и гибкая вставка D250.
Обороты задают регулятор SRK-2.5 0-10V или регулятор ECM 0-10V, либо контроллер установки по сигналу 0–10 В.
ВКК-250 EC или ВКК-250 V
ВКК-250 V даёт 1420 м³/ч и 480 Па, на максимуме тише (57 дБ против 74 дБ) и дешевле. Его выбирают для общеобменной вытяжки или притока без нагревателя. ВКК-250 EC нужен, если сопротивление сети большое, расход меняется в течение дня или вентилятор работает после нагревателя: EC-версия выдерживает воздух до +60 °C. Для расходов больше 2000 м³/ч смотрите ВКК 355–500 в стальном корпусе.
Исполнение

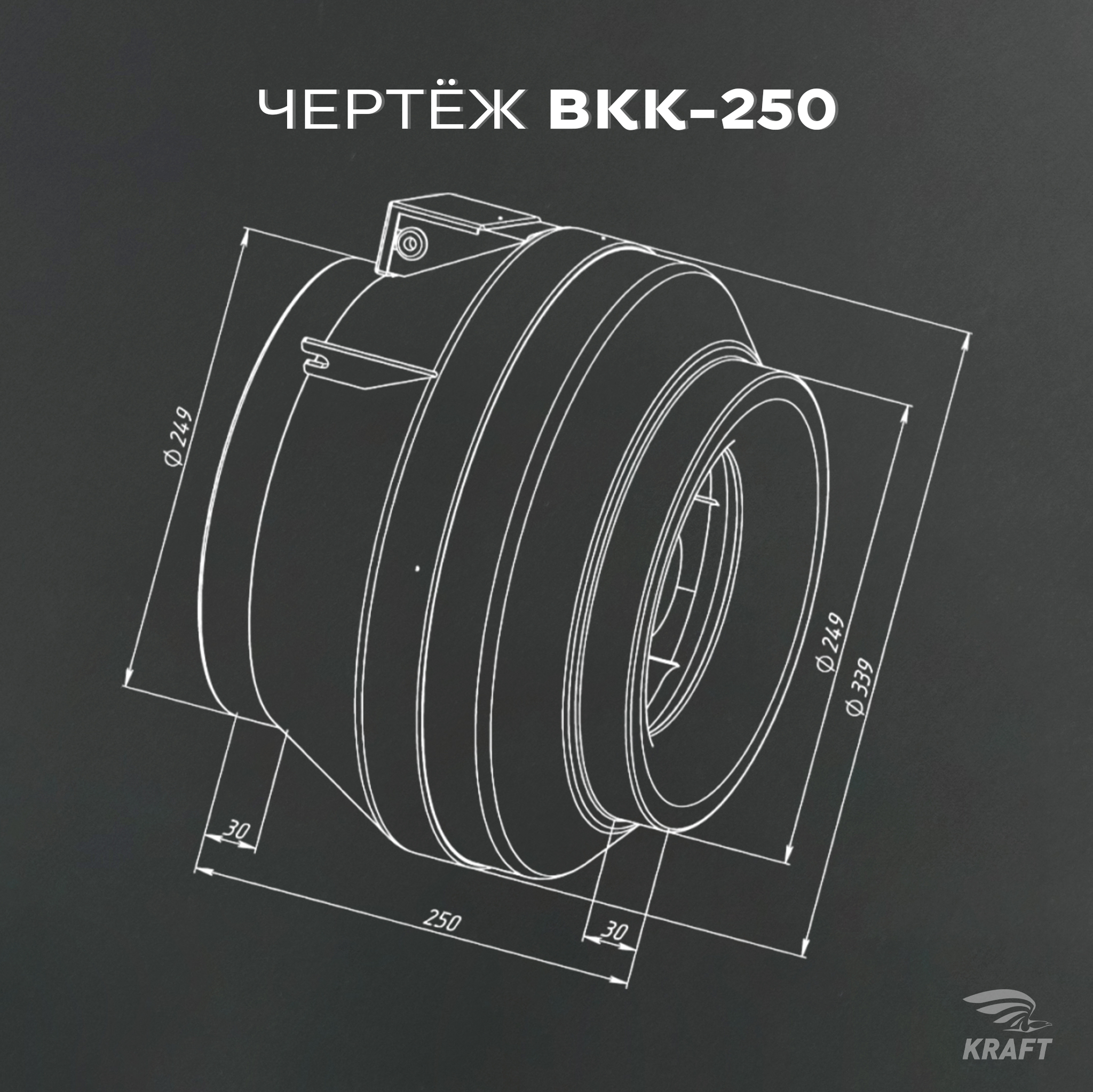

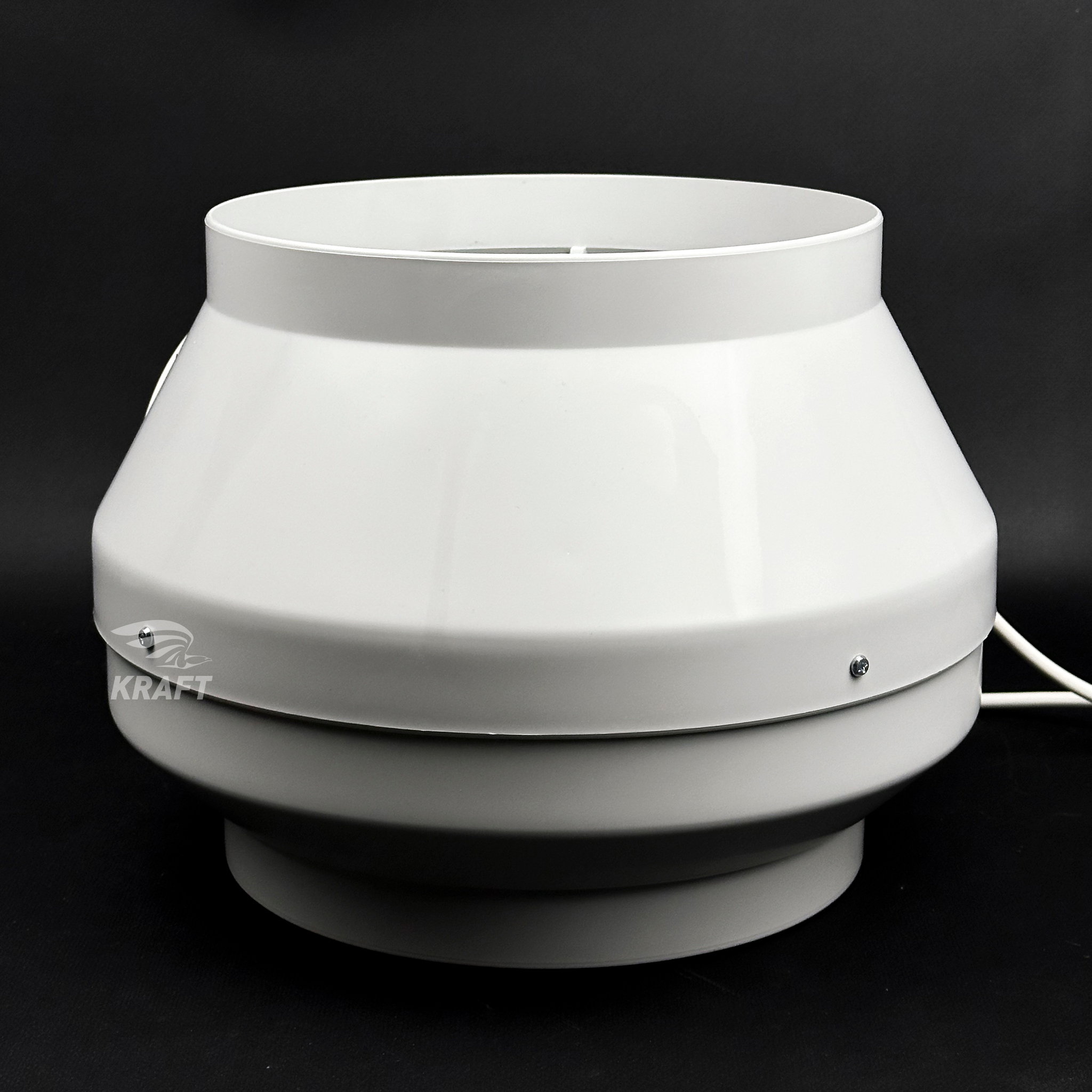

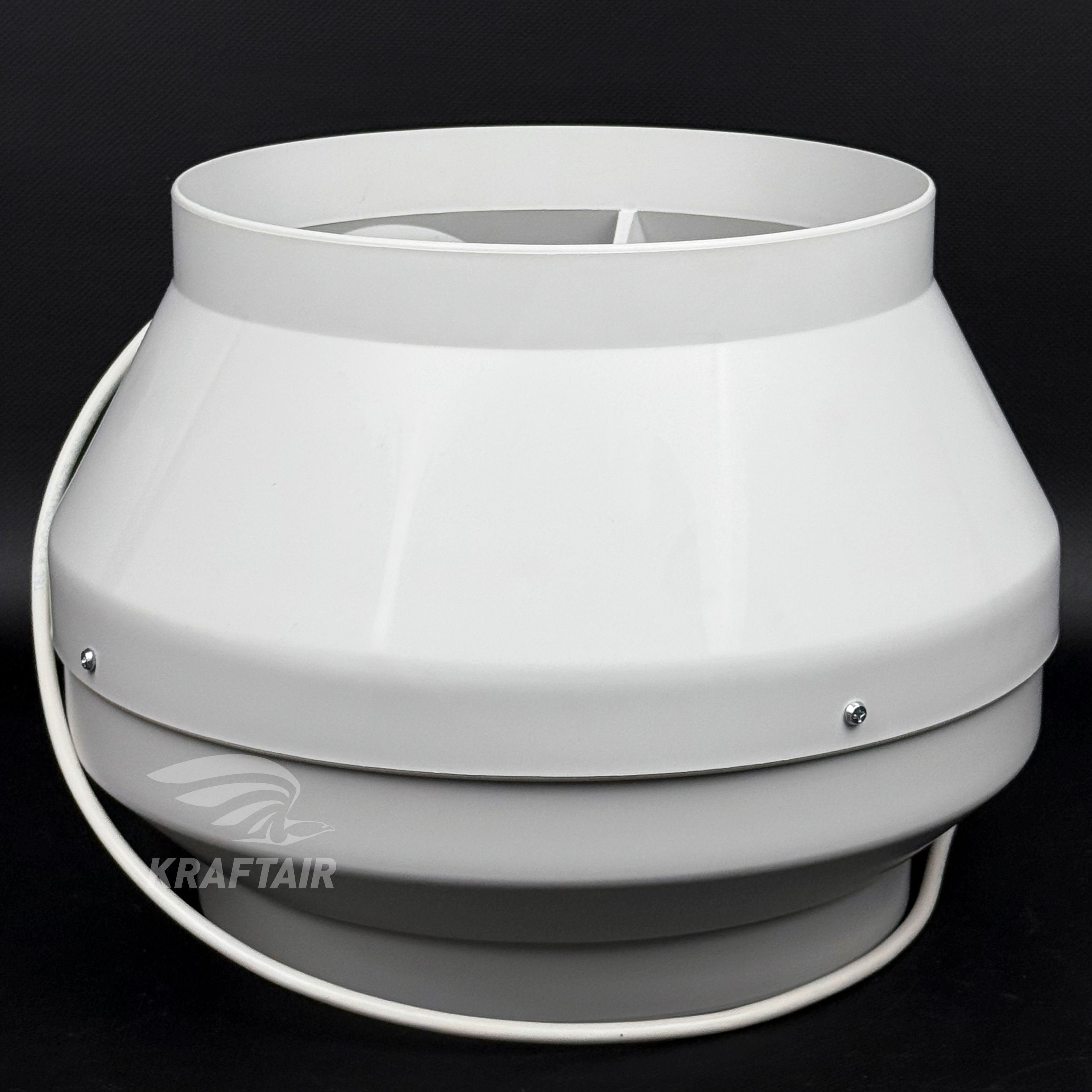

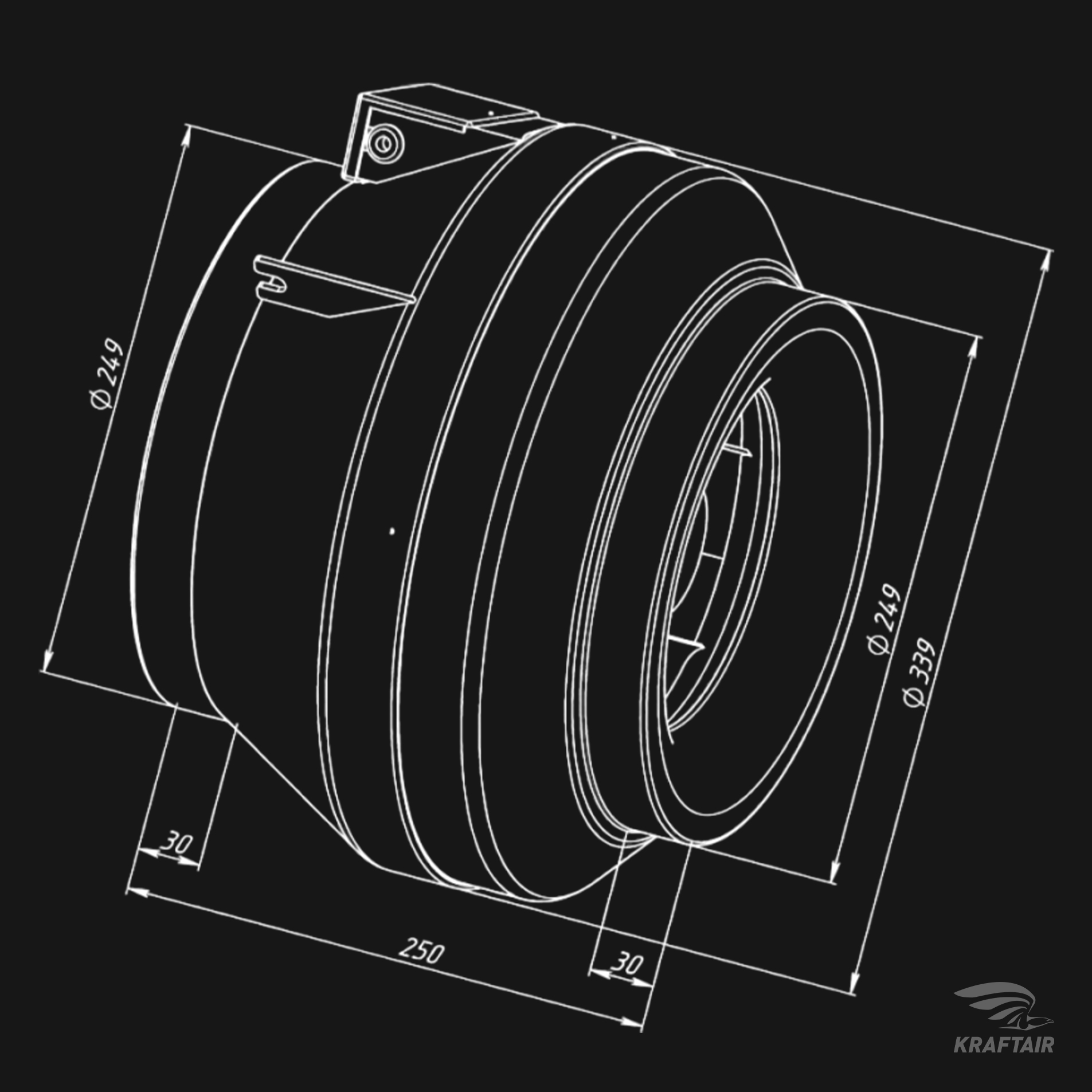

Пластиковый корпус 340 × 250 × 340 мм, IP54, 230 В, 2880 об/мин на максимуме. Рабочая температура — от −25 до +60 °C, встроенная защита от перегрева, монтаж в любом положении. Гарантия — 36 месяцев.
Вопросы
Нужна ли трёхфазная сеть? Для вентилятора — нет, он работает от 230 В. Трёхфазное подключение может понадобиться нагревателю EHC 250-12,0/3.
Как снизить шум 74 дБ? Работать на пониженных оборотах и ставить шумоглушитель после вентилятора. Шум быстро падает со снижением оборотов.
