Описание
Общие сведения:
- теплоноситель - горячая (перегретая) вода по ГОСТ 20955-75 температурой не более 180°С и давлением не более 1,2 МПа;

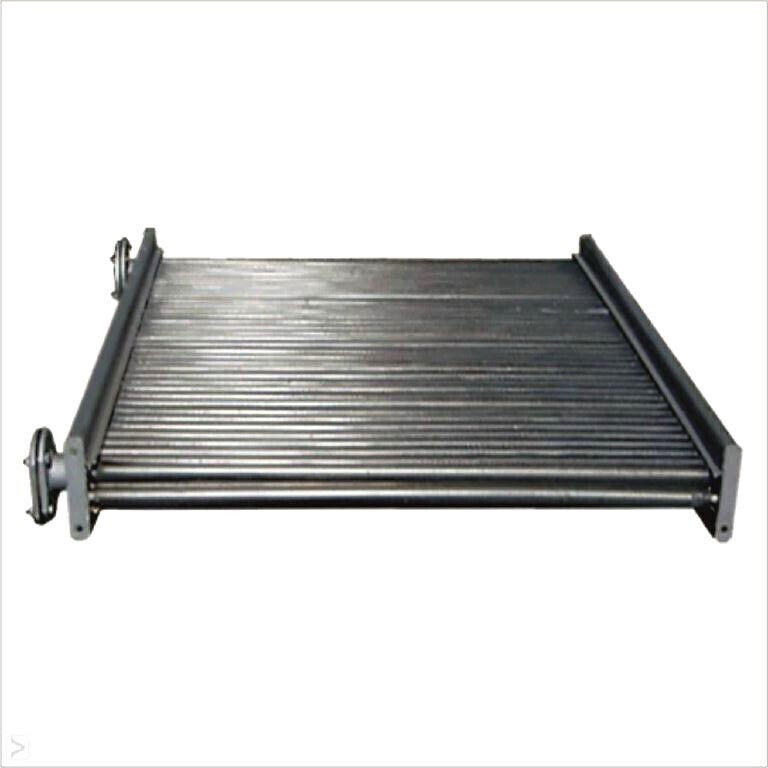

- теплообменники состоят из теплоотдающих элементов, трубных решеток, крышек с патрубками, на которые присоединены фланцы для подвода/ отвода теплоносителя;
- теплообменники выполнены в многоходовом исполнении. Последовательность движения теплоносителя осуществляется за счет перегородок в крышке. Подключение к системе теплоснабжения при помощи фланцев.
Назначение
- для комплектации центральных кондиционеров КТЦЗ производительностью по воздуху от 10000 до 25000 м3/ч.
Варианты изготовления
- теплоотдающий элемент выполнен из стальной несущей трубы Ø16х1,2 Ø16х1,5 мм и алюминиевого спирально-накатного оребрения с наружным диаметром 39 мм;
- теплоотдающий элемент выполнен из стальной несущей трубы Ø22х1,5 и алюминиевого спирально-накатного оребрения с наружным диаметром 43 мм.
Условия эксплуатации
- умеренный (У) и холодный климат (ХЛ);
- категория размещения 3;
- воздух должен быть с предельно допустимым содержанием химически агрессивных веществ по ГОСТ 12.1.005-88 с запыленностью не более 0,5 мг/м3, не содержащего липких веществ и волокнистых материалов.
Подбор теплообменников для кондиционеров КТЦЗ
Технические характеристики
Габаритно-присоединительные размеры (чертеж)
Характеристики
Масса, кг
Ø 16 х 1,5 - 172; Ø 22 х 1,5 - 271
Площадь поверхности теплообмена, м2
Ø 16 х 1,5 - 93,5; Ø 22 х 1,5 - 88,7
Число рядов труб
1.5
Число ходов теплоносителя
8
Площадь фронтального сечения для прохода воздуха, м2
3,225
Площадь сечения для прохода теплоносителя в трубах, м2
Ø 16 х 1,5 - 0,0012; Ø 22 х 1,5 - 0,00248
