Сопловые воздухораспределители 1СДК, 2СДК, 3СДК, 3СДКР предназначены для применения в системах вентиляции и кондиционирования помещений общественного и производственного назначения больших объемов и/или с высокими потолками (концертные, спортивные, выставочные залы, стадионы, торговые комплексы, производственные цеха, вокзалы, ангары и т. п.), где необходимо обеспечить раздачу значительных объемов воздуха с большой дальнобойностью.

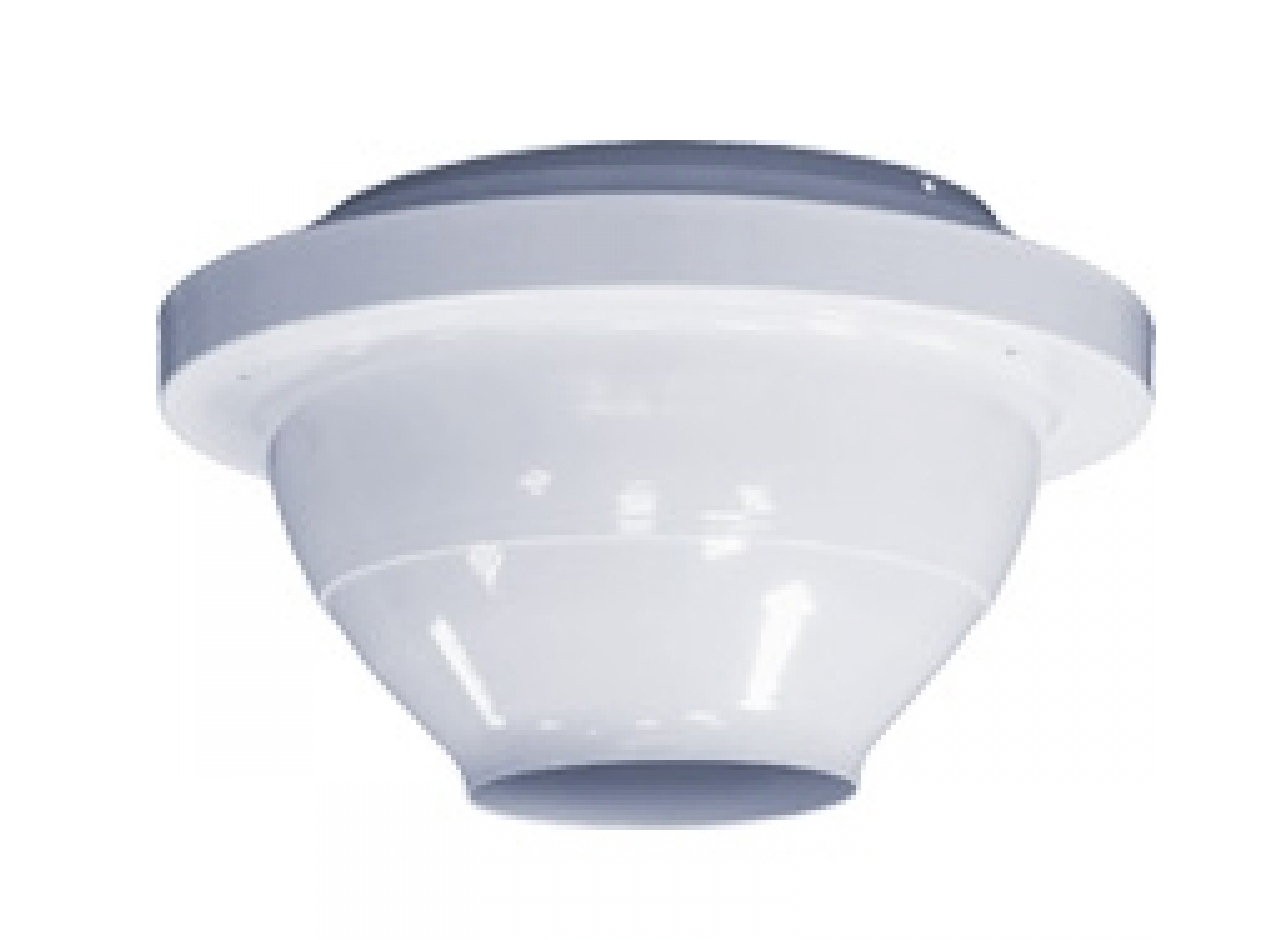

Сопловые воздухораспределители СДК представляют собой корпус, внутри которого расположена подвижная сферическая центральная вставка (сопло); изменением положения центральной вставки достигается регулирование направления струи подаваемого воздуха в диапазоне ±30° в любом направлении от оси симметрии изделия.
Сопловые воздухораспределители выпускаются в четырёх исполнениях:
- 1СДК — для монтажа на плоских поверхностях;
- 2СДК — для монтажа в торцах круглых воздуховодов;
- 3СДК — для монтажа на плоских поверхностях, с патрубком для подсоединения к воздуховоду;
- 3СДКР — для монтажа на плоских поверхностях, с патрубком для подсоединения к воздуховоду и регулятором расхода воздуха.
Воздухораспределители СДК изготавливаются из алюминия и окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении на заказ возможна окраска воздухораспределителей в любой цвет по каталогу RAL.
Габаритно-присоединительные размеры (чертеж)
Данные для подбора сопловых воздухораспределителей 1СДК, 2СДК, 3СДК, 3СДКР при подаче воздуха:
