Диффузоры ДКП предназначены для подачи воздуха системами вентиляции и кондиционирования в изотермическом и неизотермическом режимах из верхней зоны помещений различного назначения.

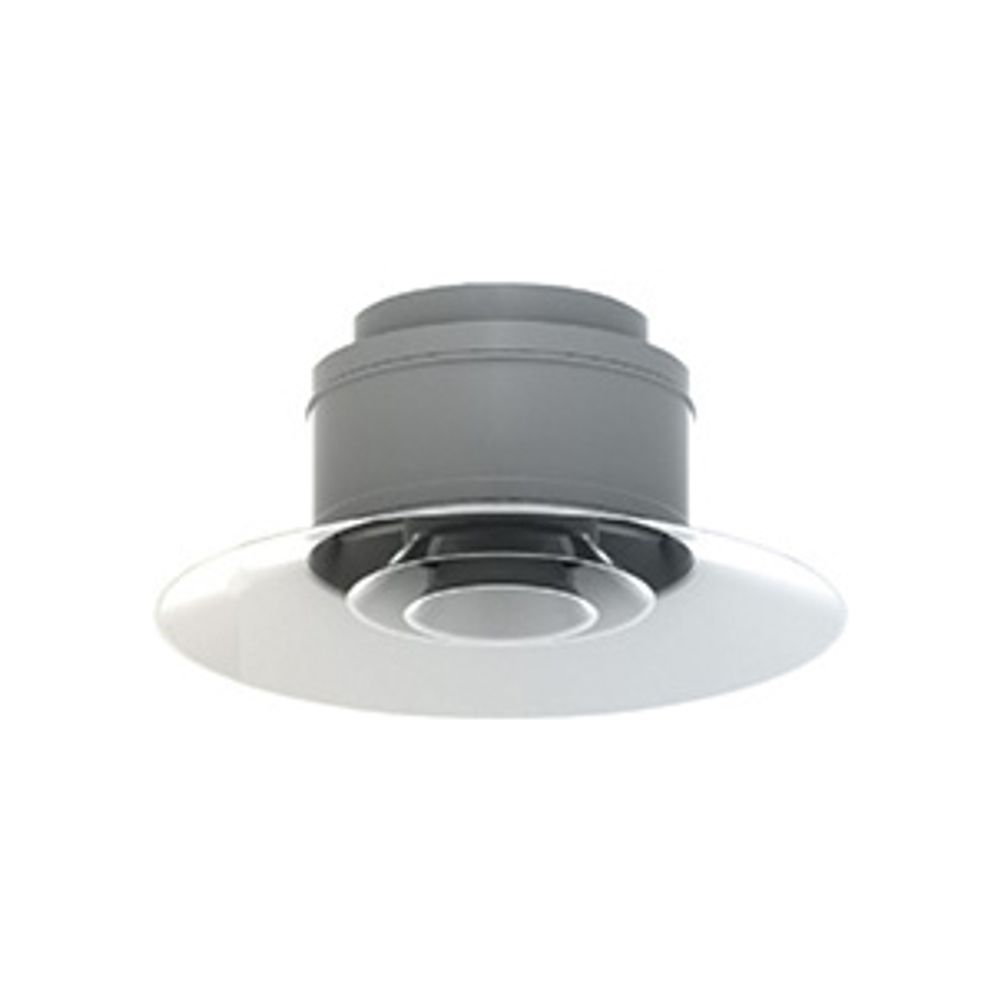

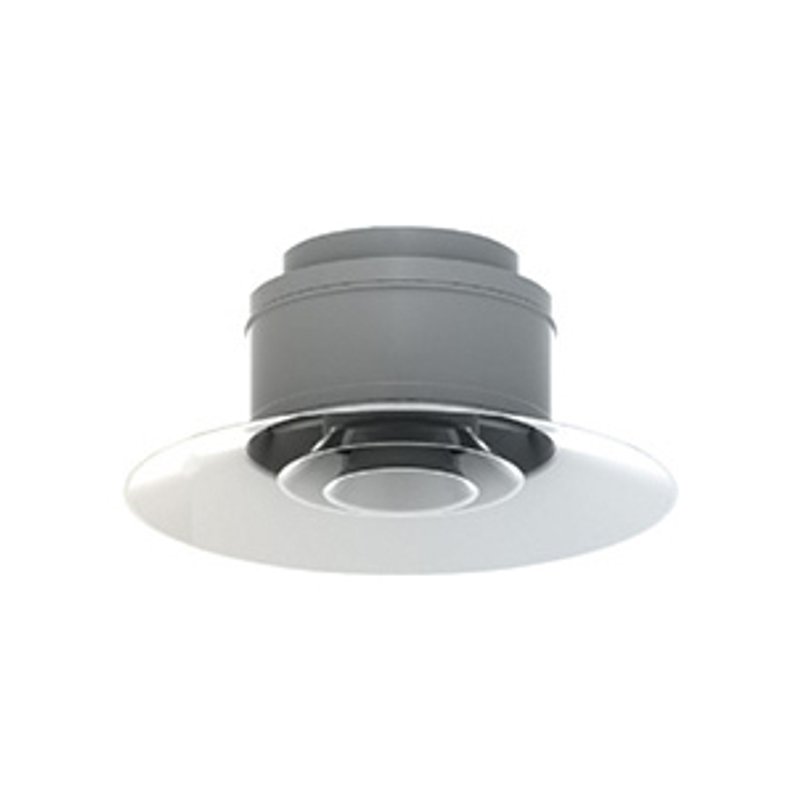

Диффузоры ДКП представляют собой корпус с подводящим патрубком, внутри которого расположена центральная вставка, выполненная в виде набора цилиндров с коническим раструбом. Конструкция диффузора предусматривает возможность присоединения воздуховодов двух разных диаметров А или В, см. чертеж.
Диффузоры формируют комбинированный приточный поток: вертикальную коническую струю через центральную вставку и симметричную настилающуюся веерную струю через щель между центральной вставкой и корпусом, что обеспечивает большую равномерность параметров воздуха в обслуживаемой зоне.
Диффузоры устанавливаются на отводах круглых воздуховодов при открытой прокладке воздуховодов или встраиваются в подвесные потолки, при этом обеспечивается настилание горизонтальной струи на потолок.
Диффузоры изготавливаются из стали и окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении на заказ возможна окраска диффузоров в любой цвет по каталогу RAL.
Габаритно-присоединительные размеры (чертеж)
Технические характеристики
Виды формируемых струй
