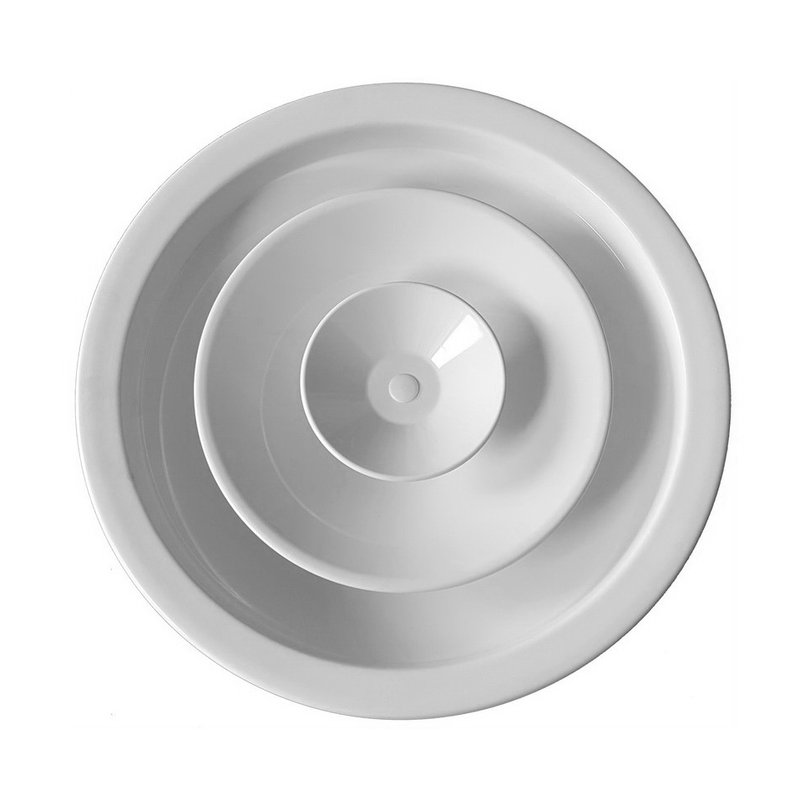

Конические диффузоры ДКФ предназначены для подачи (1ДКФ и 2ДКФ) и удаления (2ДКФ) воздуха системами вентиляции и кондиционирования в изотермическом и неизотермическом режимах (нагрев и охлаждение) из верхней зоны помещения.
Конические диффузоры состоят из корпуса с подводящим патрубком и неподвижной центральной вставки, выполненной в виде набора конических колец.
Диффузоры 1ДКФ формируют вертикальную коническую струю, 2ДКФ — горизонтальную веерную струю.
Диффузоры 1ДКФ и 2ДКФ устанавливаются на отводах круглых воздуховодов при открытой прокладке воздуховодов, 2ДКФ также встраиваются в подвесные потолки. Монтаж диффузоров осуществляется с помощью присоединительного патрубка, который крепится к воздуховоду или патрубку камеры статического давления саморезами или заклепками. Герметичность соединения обеспечивается резиновым уплотнением.
Диффузоры изготавливаются из стали и окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении на заказ возможна окраска диффузоров в любой цвет по каталогу RAL.
Габаритно-присоединительные размеры (чертеж)
Технические характеристики
