Вентилятор канальный ВКК-200 EC

(0)
(0)
Добавить в сравнение В наличии
Характеристики
Бренд:
KRAFTAIR
Страна производства:
Россия
Тип вентилятора:
канальный
Тип канала:
круглый
Производительность, м3/час:
1235
Максимальное рабочее давление, Па:
685
Скорость вращения рабочего колеса, об./мин.:
3100
Мощность электродвигателя, Вт:
160
Напряжение сети, В:
230
Частота тока, Гц:
50
Степень защиты IP:
54
Уровень шума, Дб:
74
Минимальная температура окружающей среды, °С:
-25
Максимальная температура окружающей среды, °С:
+60
Гарантийный срок, месяцев:
36
Длина (габаритный размер), мм:
340
Ширина (габаритный размер), мм:
250
Высота (габаритный размер), мм:
340
Конструкция вентилятора:
центробежный (радиальный)
Все характеристики
Описание

ВКК-200 EC — канальный вентилятор с EC-двигателем для трубы Ø200 мм: до 1235 м³/ч, 685 Па, 160 Вт, управление 0–10 В, IP54. Для приточных систем офисов, магазинов, коттеджей. KRAFTAIR, гарантия 36 месяцев.

Показать полностью Свернуть
Стоимость товара указана с НДС
Нет в наличии
Купить на Купить на Купить на Яндекс.Маркет
Описание
Характеристики
Отзывы
Описание

ВКК-200 EC — энергосберегающий вентилятор 200 мм

ВКК-200 EC — вентилятор для систем на 400–900 м³/ч, где расход должен меняться в течение дня. Офис утром пустой, днём полный; в магазине поток покупателей неравномерный; в коттедже вентиляция нужна сильнее, когда дома гости. EC-двигатель плавно меняет обороты по сигналу 0–10 В и на частичной нагрузке потребляет в разы меньше, чем на полной.

Характеристики при разных оборотах

ОборотыРасходДавлениеМощность
100 %1 235 м³/ч685 Па≈160 Вт
75 %926 м³/ч385 Па≈68 Вт
60 %741 м³/ч247 Па≈35 Вт

Значения рассчитаны по законам подобия и ориентировочные. Видно главное: при снижении оборотов на четверть расход падает тоже на четверть, а потребление — почти в 2,4 раза.

Расход в трубе Ø200

Скорость воздуха в трубе Ø200 ммРасходГде уместна такая скорость
3 м/с339 м³/чспальни, детские, кабинеты
4 м/с452 м³/чсанузлы, кухни, офисы
5 м/с565 м³/чобщие ветки, коридоры, подсобные помещения
6 м/с679 м³/чмагистраль, технические помещения

Пример: офис на 12 человек

12 × 60 м³/ч = 720 м³/ч притока. В трубе Ø200 это 6,4 м/с — уровень магистрали. Линия собирается так: кассетный фильтр ФЛК-200 → нагреватель EHC 200-6,0/3 → ВКК-200 EC → шумоглушитель 200×900 → разводка с дроссель-клапан ДКК-200 на каждую ветку. Сопротивление такой цепочки — несколько сотен паскалей, и 685 Па вентилятора хватает с запасом.

Чем ВКК-200 EC отличается от соседних моделей

  • ВКК-200 V — 1000 м³/ч, 410 Па, обычный однофазный двигатель, на максимуме тише (55 дБ). Подходит для вытяжки и простого притока без большого сопротивления.
  • ВКК-160 EC — тот же расход, но 890 Па и труба 160 мм. Выбирают, если трасса уже на 160.
  • ВКК-250 EC — 1661 м³/ч и 750 Па, если нужен запас по расходу.

Управление

Ручная настройка — регулятор SRK-2.5 0-10V или регулятор ECM 0-10V. Для автоматической работы вход 0–10 В подключают к контроллеру вентустановки или датчику CO₂: вентилятор сам прибавит, когда в помещении много людей.

Исполнение

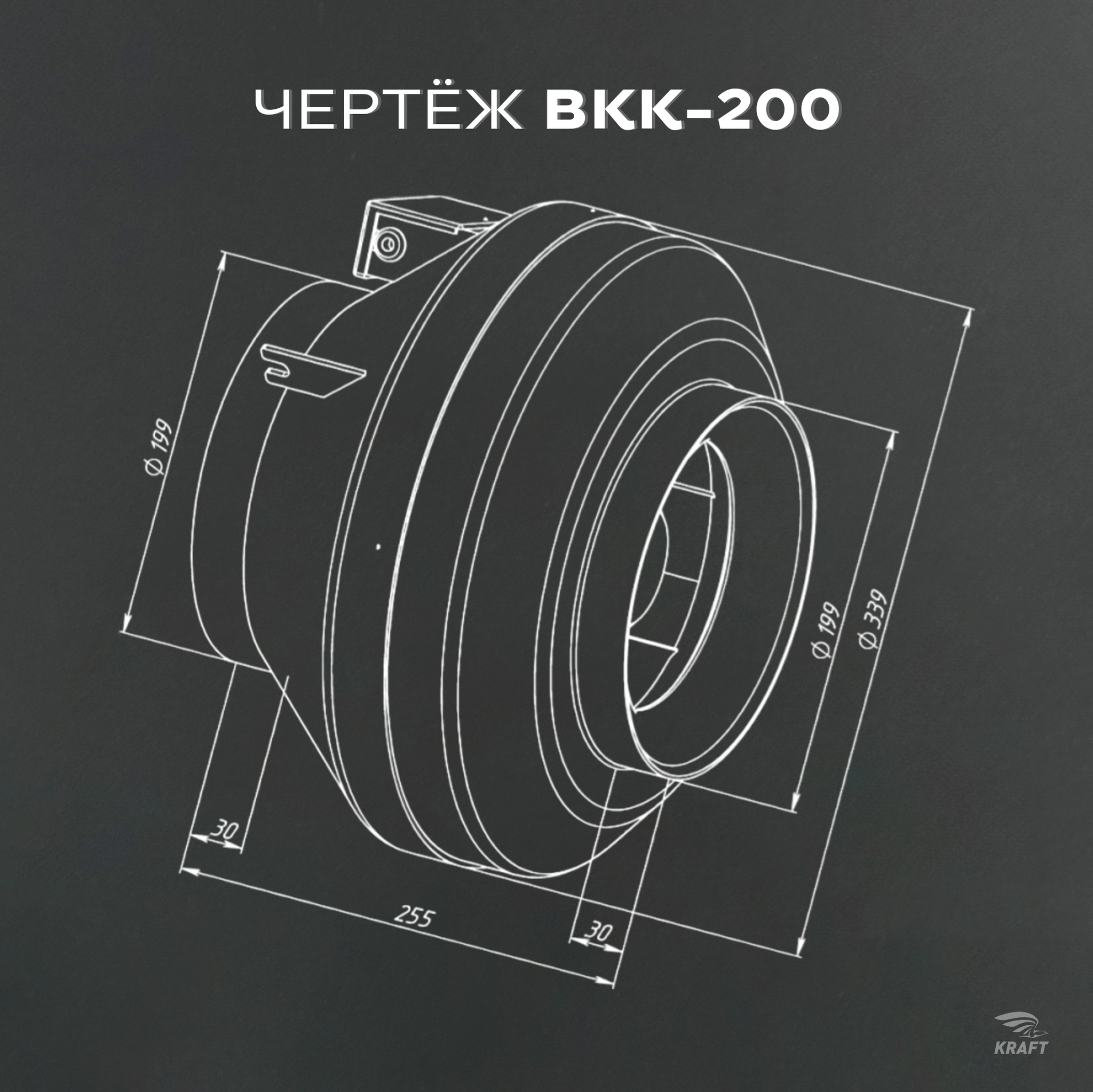

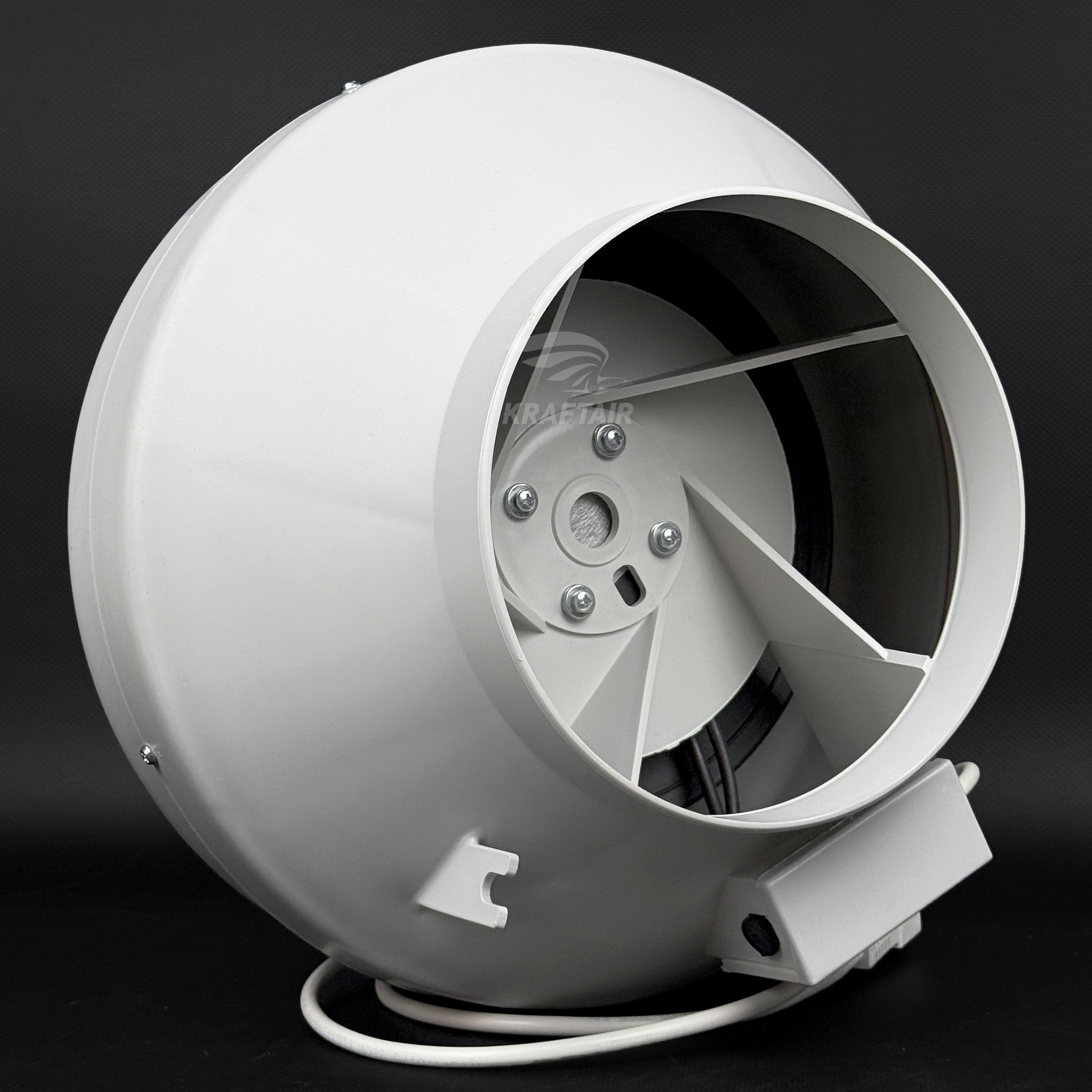

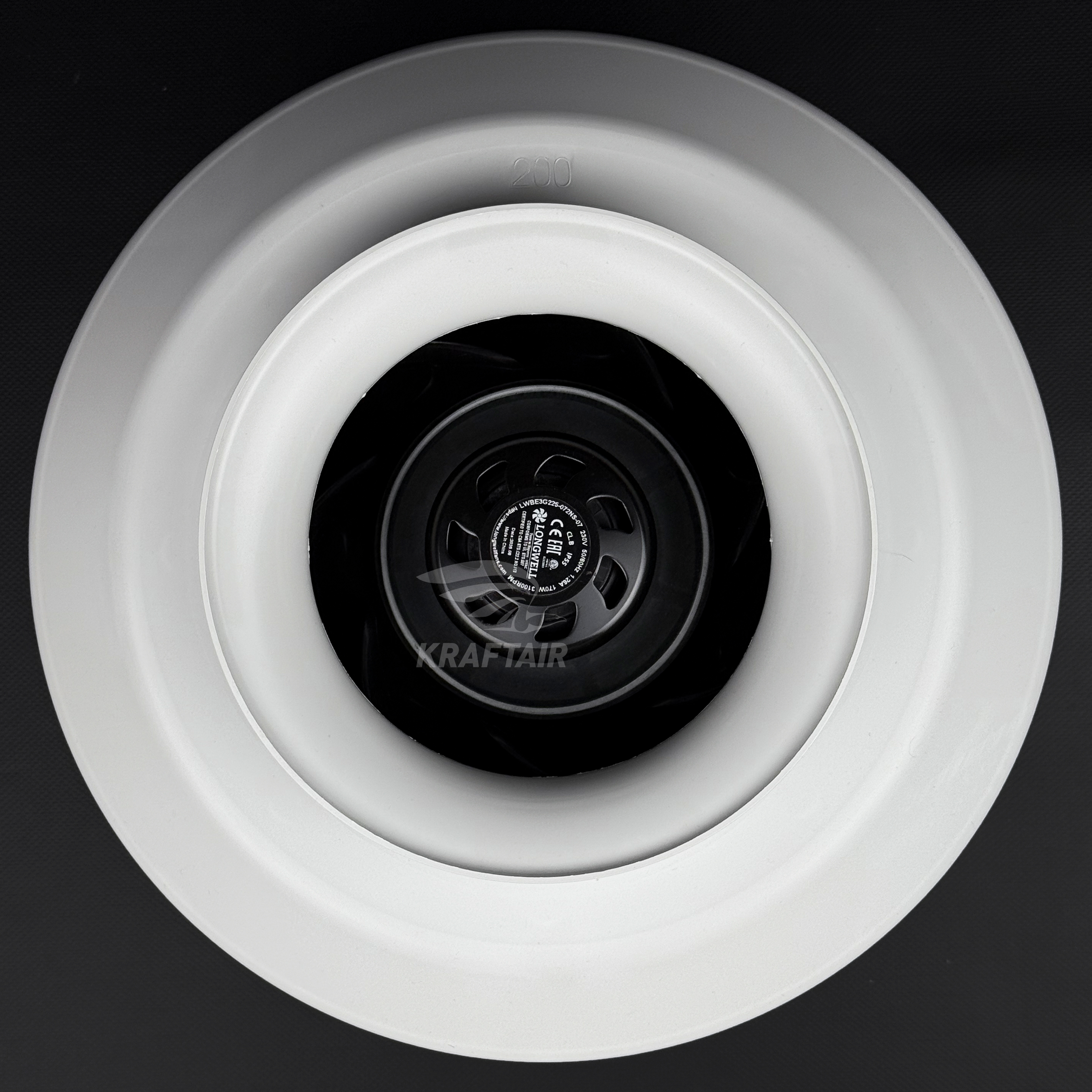

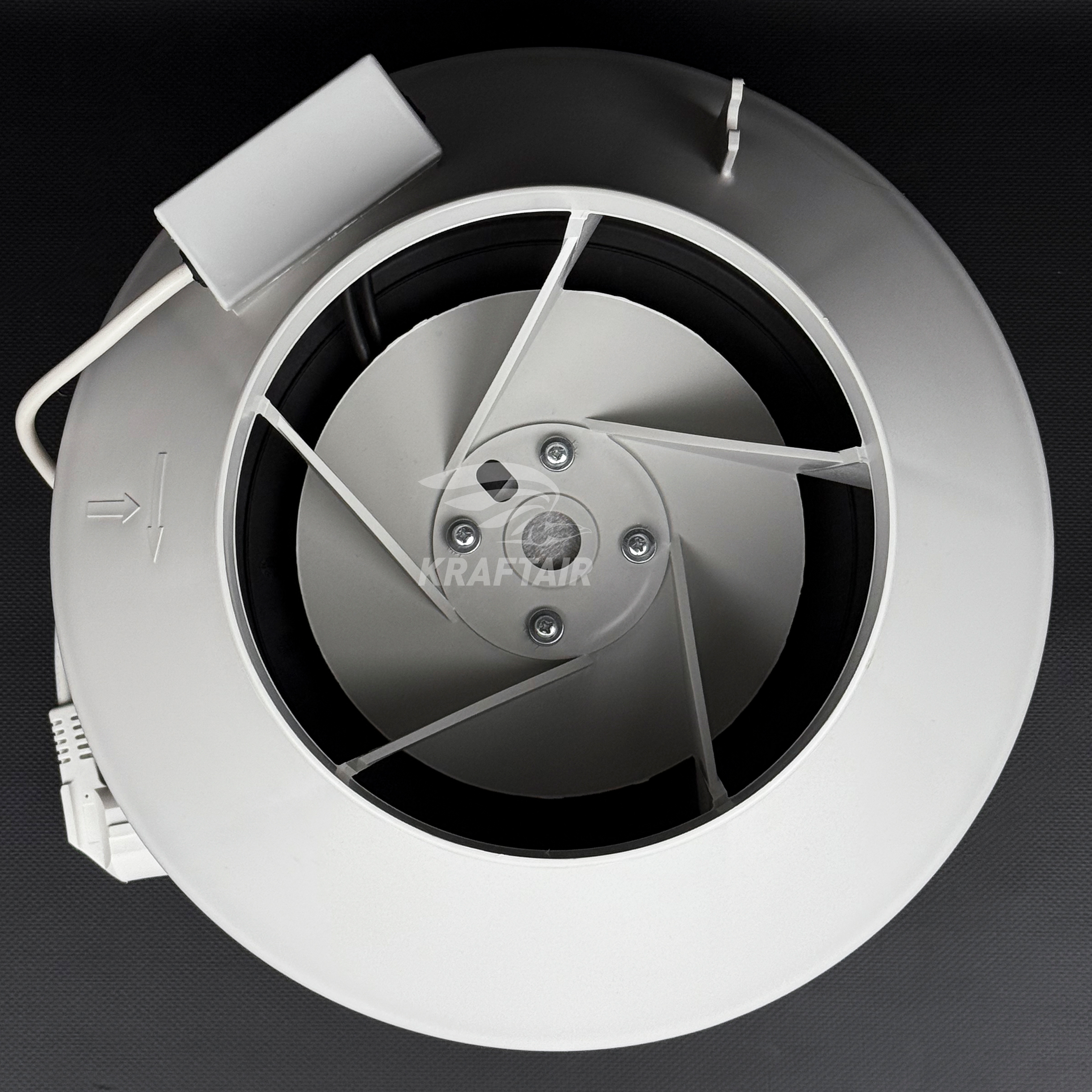

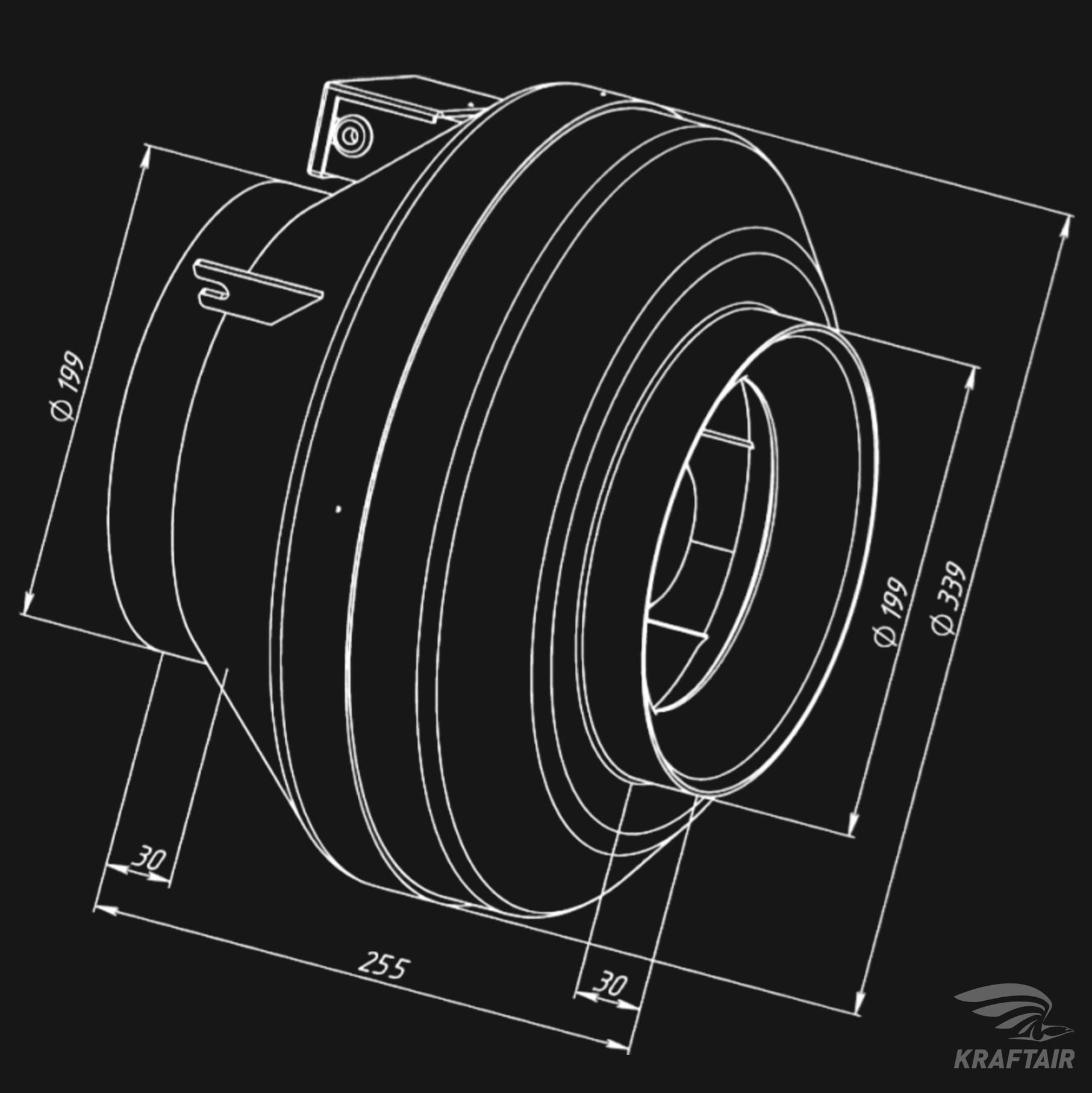

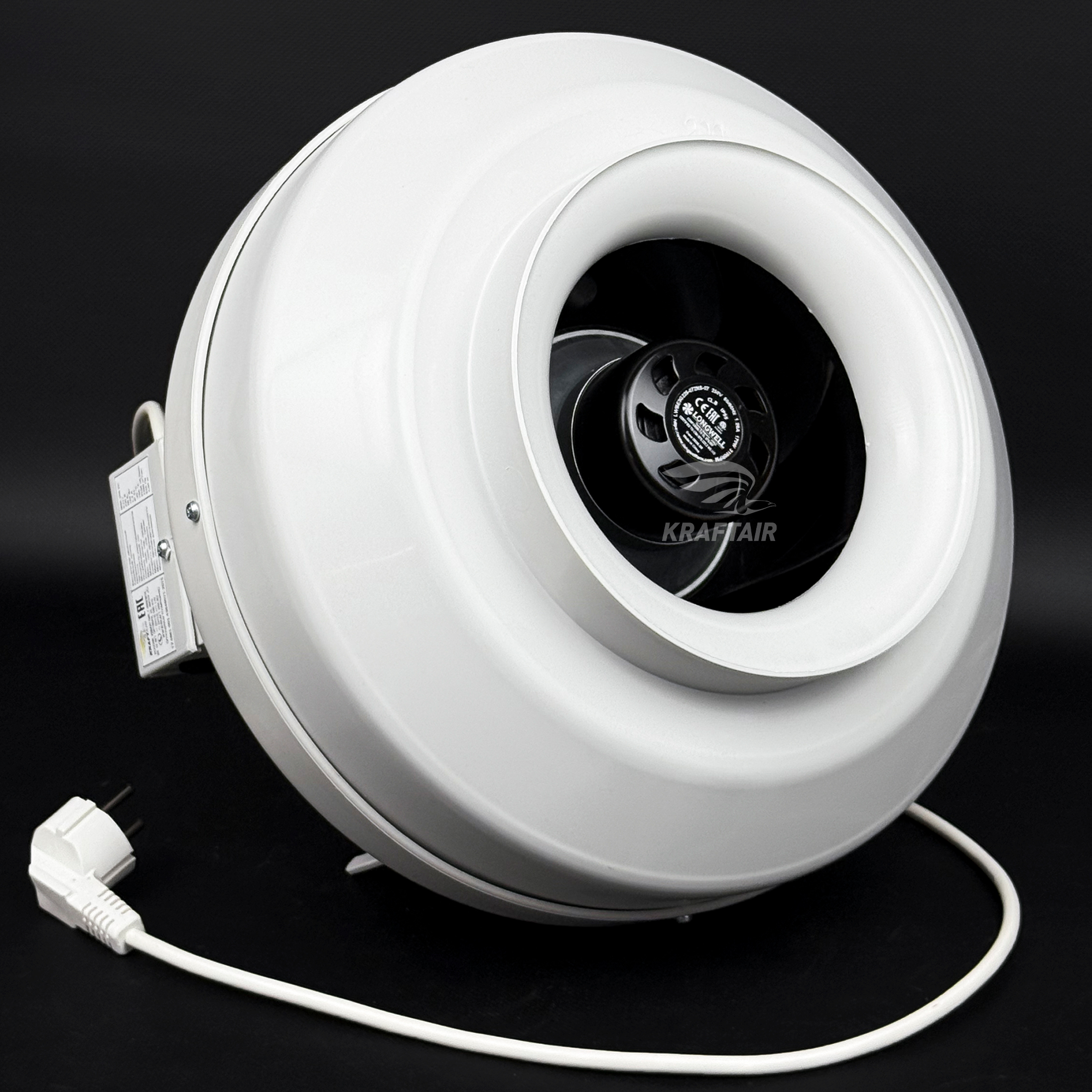

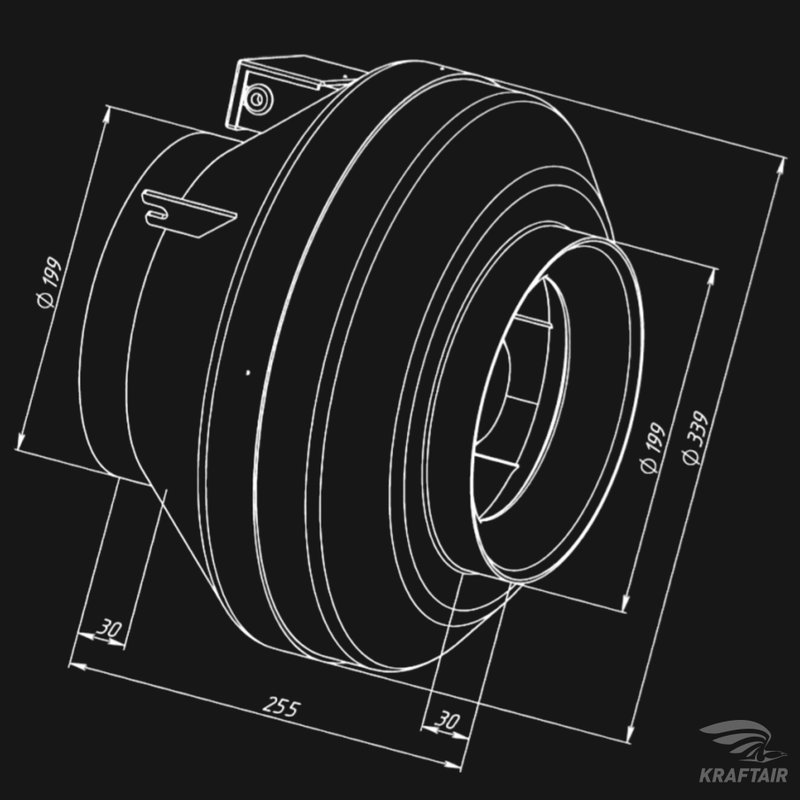

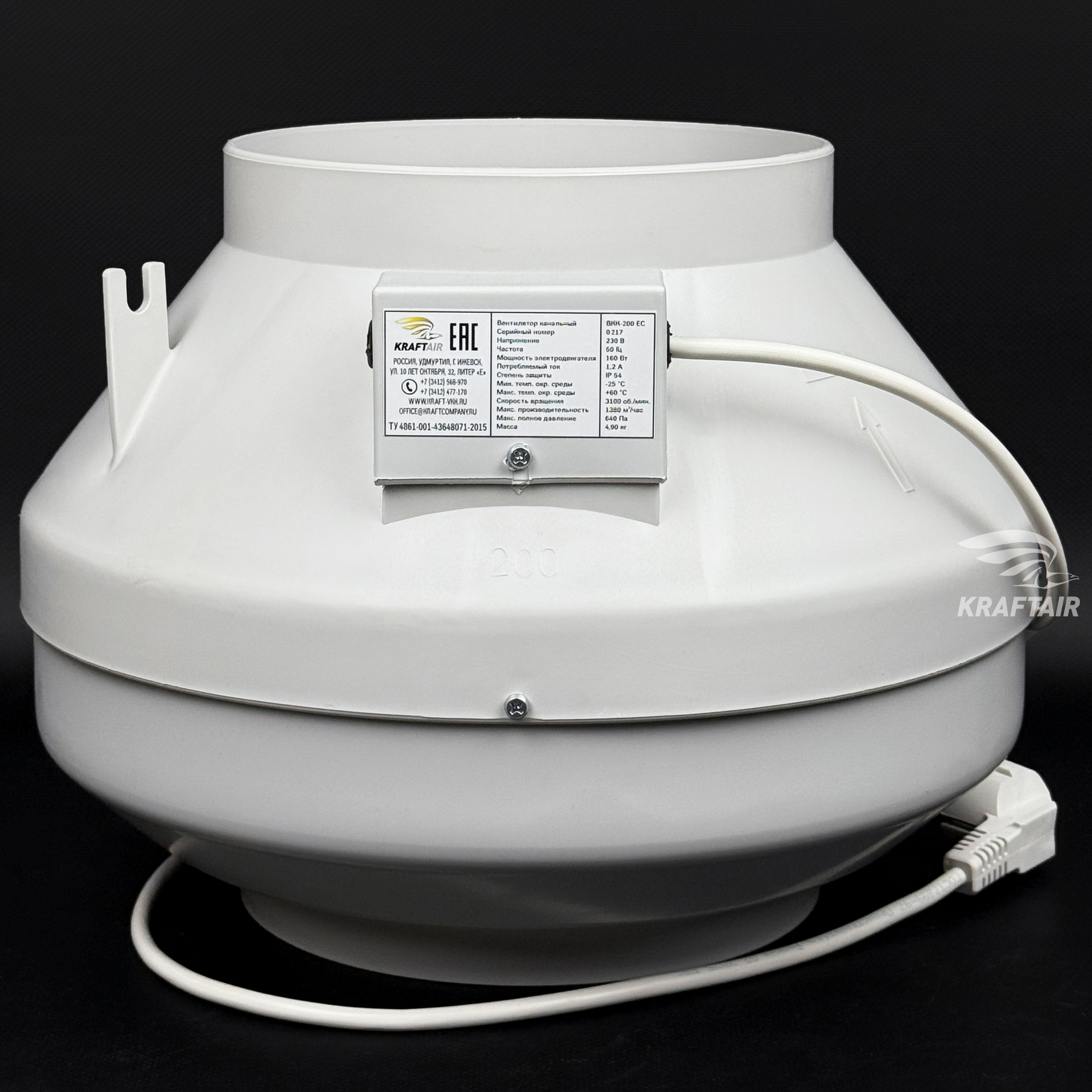

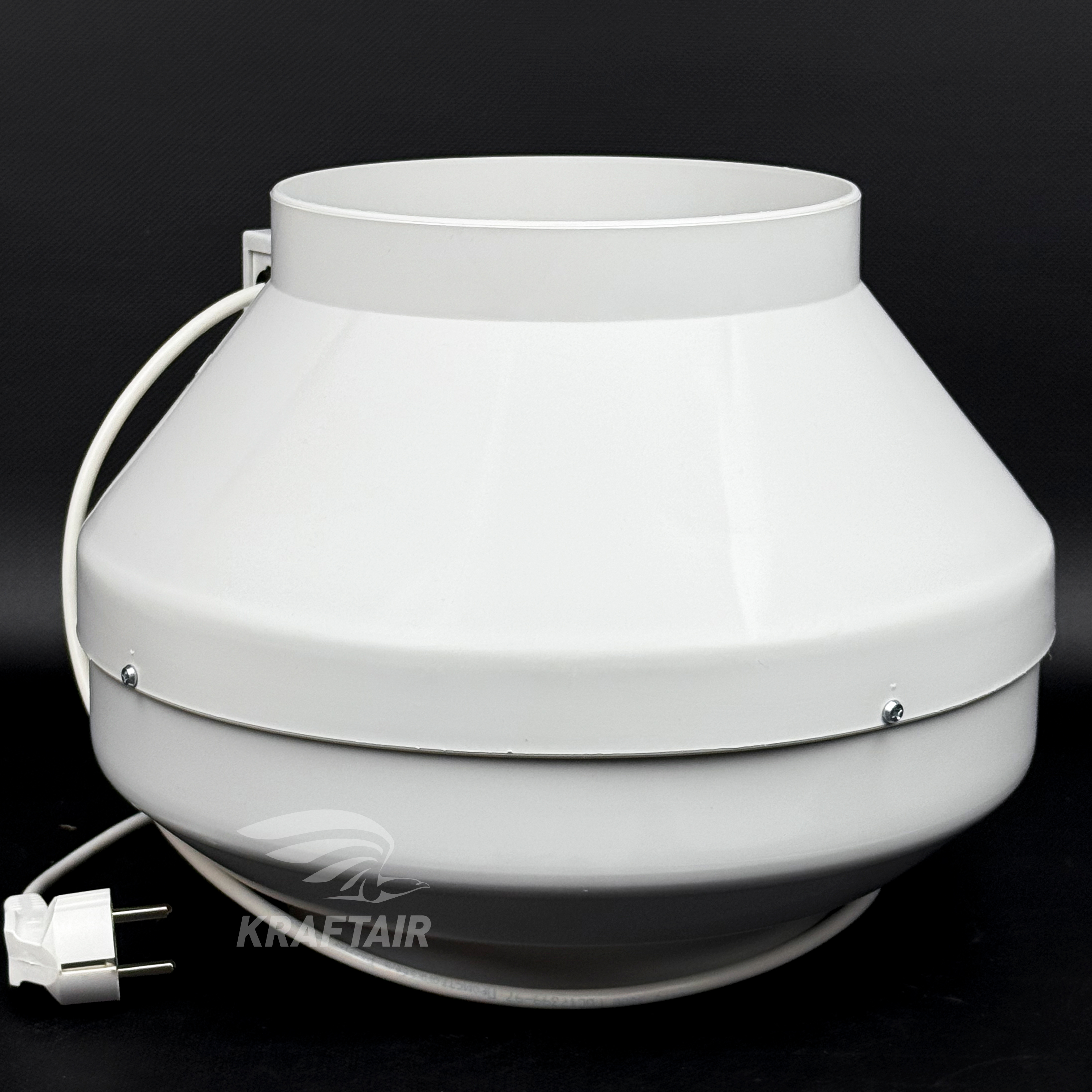

Пластиковый корпус 340 × 250 × 340 мм, IP54, 230 В, 3100 об/мин на максимуме, шум на полных оборотах — 74 дБ. Рабочая температура — от −25 до +60 °C, поэтому вентилятор можно ставить после электронагревателя. Встроенная защита от перегрева. Для монтажа пригодятся гибкая вставка D200 и обратный клапан RSK 200. Гарантия — 36 месяцев.

Вопросы

Какой нагреватель брать к ВКК-200 EC? С сайта к нему подобран EHC 200-6,0/3. Мощность нагревателя считают по расходу и температуре наружного воздуха: чем больше поток зимой, тем больше нужно киловатт.

Подойдёт ли для вытяжки из кафе? Для зала — да. Для горячего цеха с жиром — нет, там нужен вентилятор в металлическом корпусе и жироуловитель.

Характеристики
Бренд
KRAFTAIR
Страна производства
Россия
Тип вентилятора
канальный
Тип канала
круглый
Производительность, м3/час
1235
Максимальное рабочее давление, Па
685
Скорость вращения рабочего колеса, об./мин.
3100
Мощность электродвигателя, Вт
160
Напряжение сети, В
230
Частота тока, Гц
50
Степень защиты IP
54
Уровень шума, Дб
74
Минимальная температура окружающей среды, °С
-25
Максимальная температура окружающей среды, °С
+60
Гарантийный срок, месяцев
36
Длина (габаритный размер), мм
340
Ширина (габаритный размер), мм
250
Высота (габаритный размер), мм
340
Конструкция вентилятора
центробежный (радиальный)
Все характеристики
Отзывы
Отзывов еще никто не оставлял
