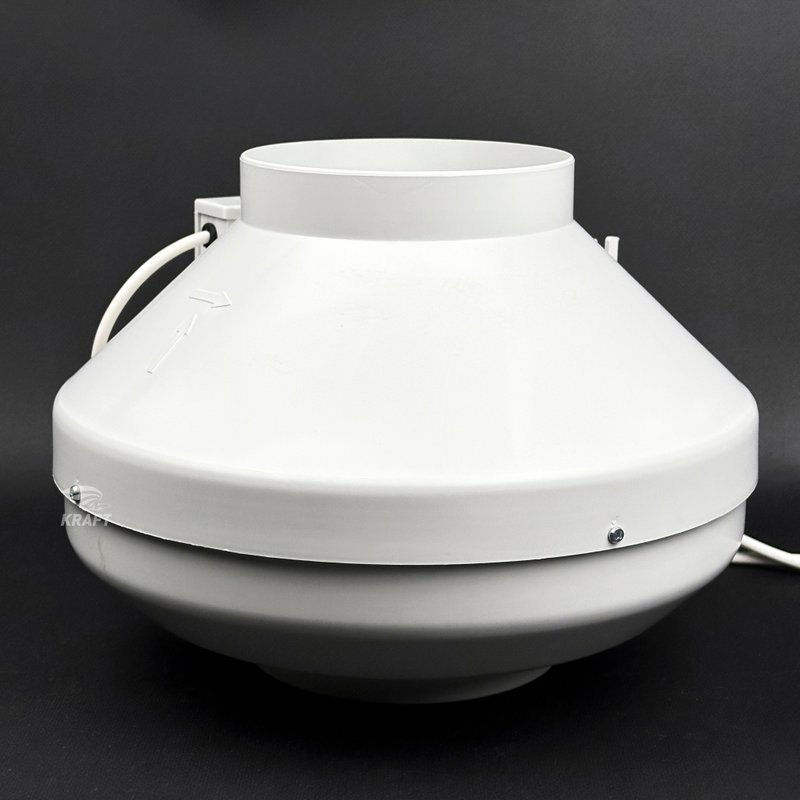

Вентилятор канальный ВКК-160 EC

(0)
(0)
Добавить в сравнение В наличии
Характеристики
Бренд:
KRAFTAIR
Страна производства:
Россия
Тип вентилятора:
канальный
Тип канала:
круглый
Производительность, м3/час:
1224
Максимальное рабочее давление, Па:
890
Скорость вращения рабочего колеса, об./мин.:
3500
Мощность электродвигателя, Вт:
165
Напряжение сети, В:
230
Частота тока, Гц:
50
Степень защиты IP:
54
Уровень шума, Дб:
74
Минимальная температура окружающей среды, °С:
-25
Максимальная температура окружающей среды, °С:
+60
Гарантийный срок, месяцев:
36
Длина (габаритный размер), мм:
340
Ширина (габаритный размер), мм:
230
Высота (габаритный размер), мм:
340
Конструкция вентилятора:
центробежный (радиальный)
Все характеристики
Описание

ВКК-160 EC — канальный EC-вентилятор под трубу Ø160 мм: до 1224 м³/ч и 890 Па, 165 Вт, плавное управление 0–10 В, IP54, до +60 °C. Для приточно-вытяжной вентиляции квартиры, дома, офиса. Гарантия 36 месяцев.

Показать полностью Свернуть
Стоимость товара указана с НДС
Нет в наличии
Купить на Купить на Купить на Яндекс.Маркет
Описание
Характеристики
Отзывы
Описание

ВКК-160 EC — мощный вентилятор 160 мм с регулировкой 0–10 В

ВКК-160 EC — самый высоконапорный вентилятор серии в диаметре 160 мм: 890 Па при расходе до 1224 м³/ч. Для сравнения, ВКК-160 V в том же корпусе даёт 340 Па и 780 м³/ч. Такой запас нужен, когда одна труба Ø160 обслуживает квартиру или дом целиком: приток идёт через фильтр, нагреватель и шумоглушитель, а потом расходится по пяти-шести комнатам.

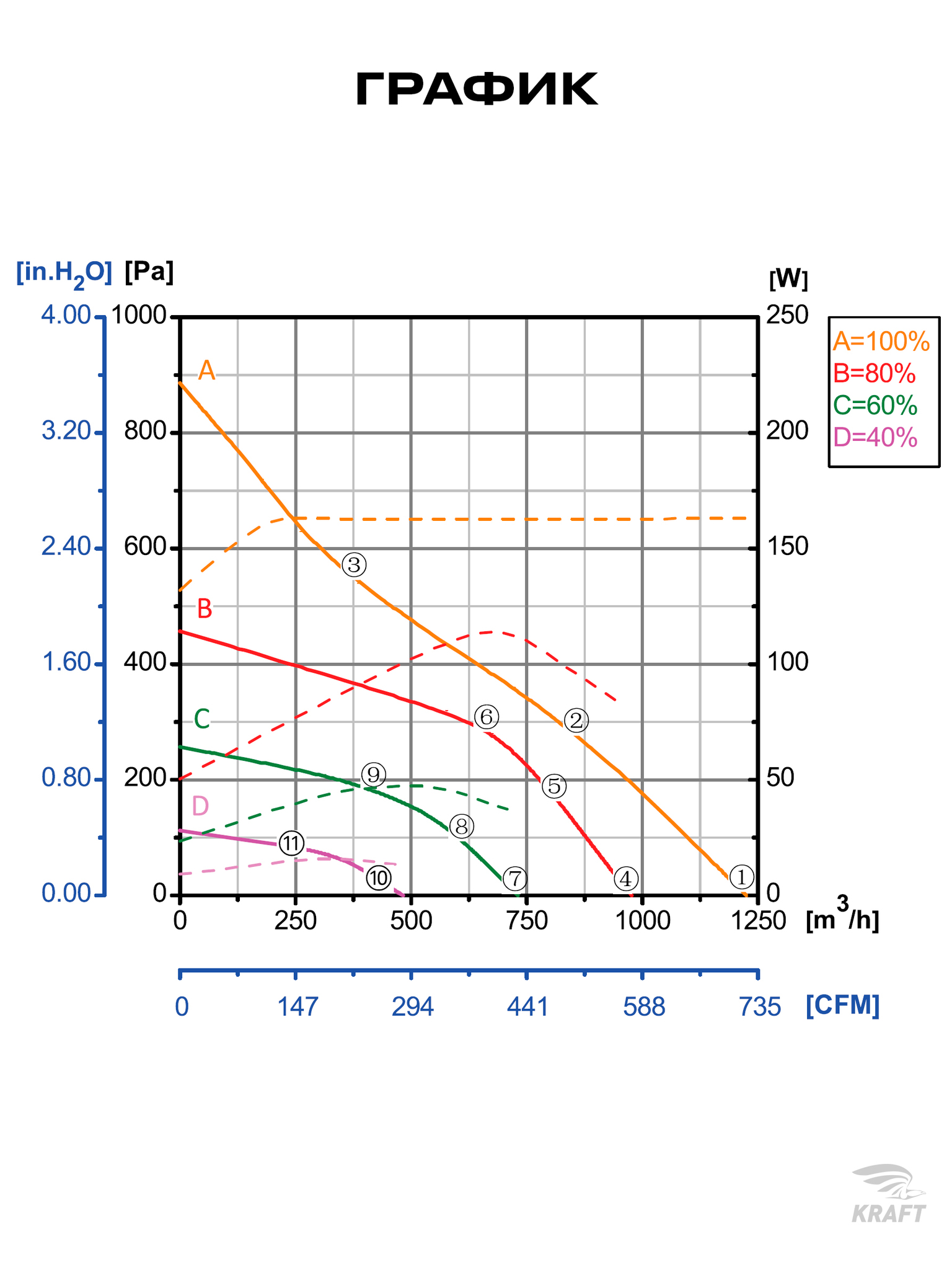

Как вентилятор ведёт себя на частичных оборотах

EC-двигатель регулируется плавно сигналом 0–10 В. Ориентировочные значения по законам подобия:

ОборотыРасходДавлениеМощность
100 %1 224 м³/ч890 Па≈165 Вт
60 %734 м³/ч320 Па≈36 Вт
50 %612 м³/ч222 Па≈21 Вт

На половине оборотов вентилятор подаёт больше 600 м³/ч с напором около 220 Па и потребляет около 20 Вт. В этом режиме он работает большую часть времени, а максимум остаётся резервом на зиму, когда фильтр и нагреватель создают больше сопротивления.

Расход по трубе Ø160

Скорость воздуха в трубе Ø160 ммРасходГде уместна такая скорость
3 м/с217 м³/чспальни, детские, кабинеты
4 м/с290 м³/чсанузлы, кухни, офисы
5 м/с362 м³/чобщие ветки, коридоры, подсобные помещения
6 м/с434 м³/чмагистраль, технические помещения

Пример: приток для дома 150 м²

Пять человек по 60 м³/ч — 300 м³/ч. В трубе Ø160 это 4,1 м/с, в пределах комфортного шума. Линия: кассетный фильтр ФЛК-160 → нагреватель EHC 160-3,0/1 → ВКК-160 EC → шумоглушитель 160×900 → распределение по комнатам с помощью дроссель-клапан ДКК-160. Если зимой мощности одного нагревателя на 3 кВт не хватает, расход снижают регулятором — EC-двигатель позволяет сделать это плавно.

ВКК-160 EC или ВКК-200 EC

Максимальный расход у них почти одинаковый: 1224 и 1235 м³/ч. Разница в напоре и диаметре. ВКК-160 EC даёт 890 Па и подходит, когда трасса длинная и в ней много элементов. ВКК-200 EC даёт 685 Па, но рассчитан на трубу 200 мм: при 600 м³/ч скорость воздуха в ней 5,3 м/с против 8,3 м/с в трубе 160 мм — значит, система тише. Выбор зависит от диаметра трассы.

Управление

Вручную — регулятор SRK-2.5 0-10V или регулятор ECM 0-10V. Для автоматики вход 0–10 В подключают к контроллеру приточной установки или к датчику CO₂.

Исполнение

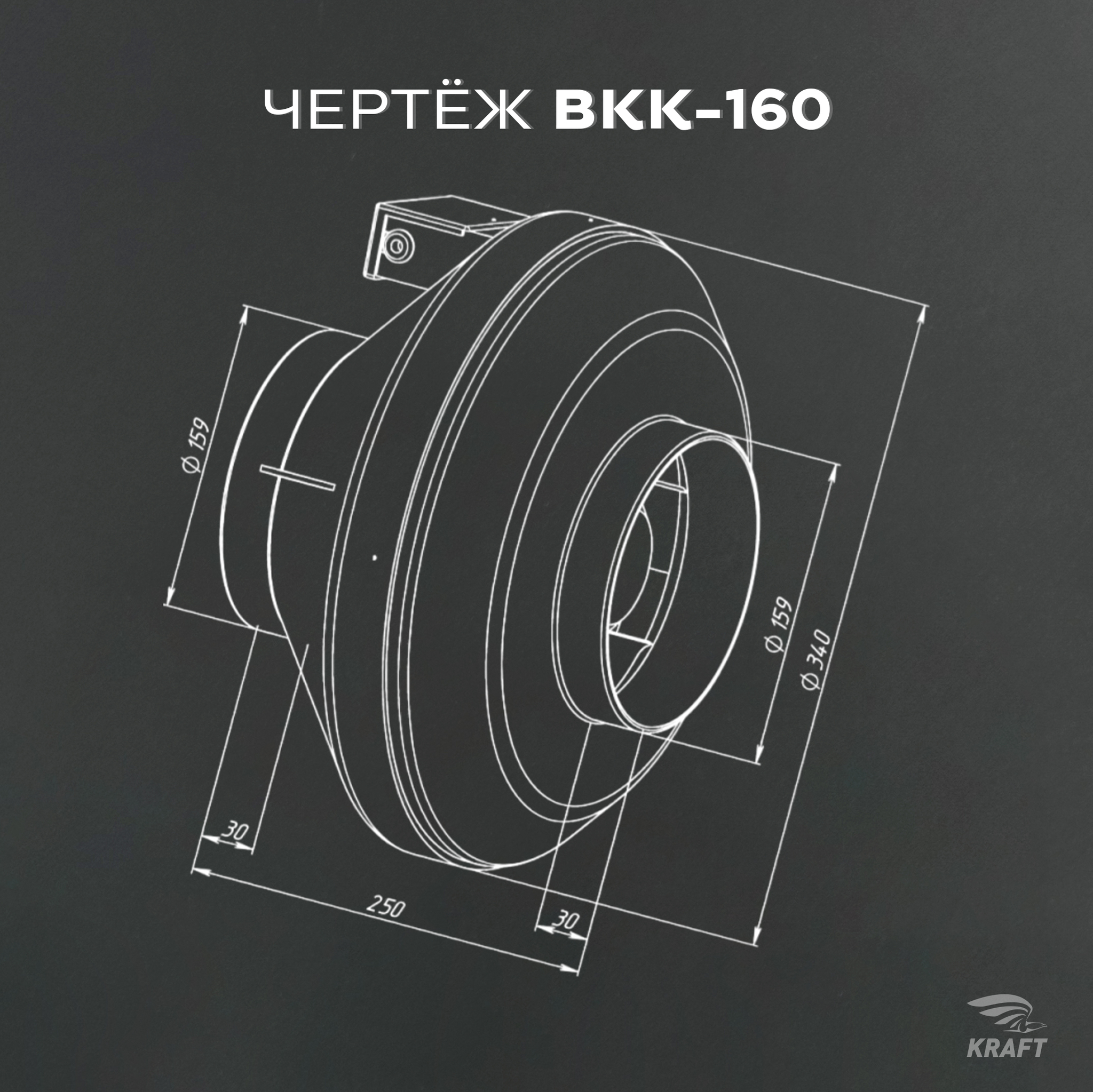

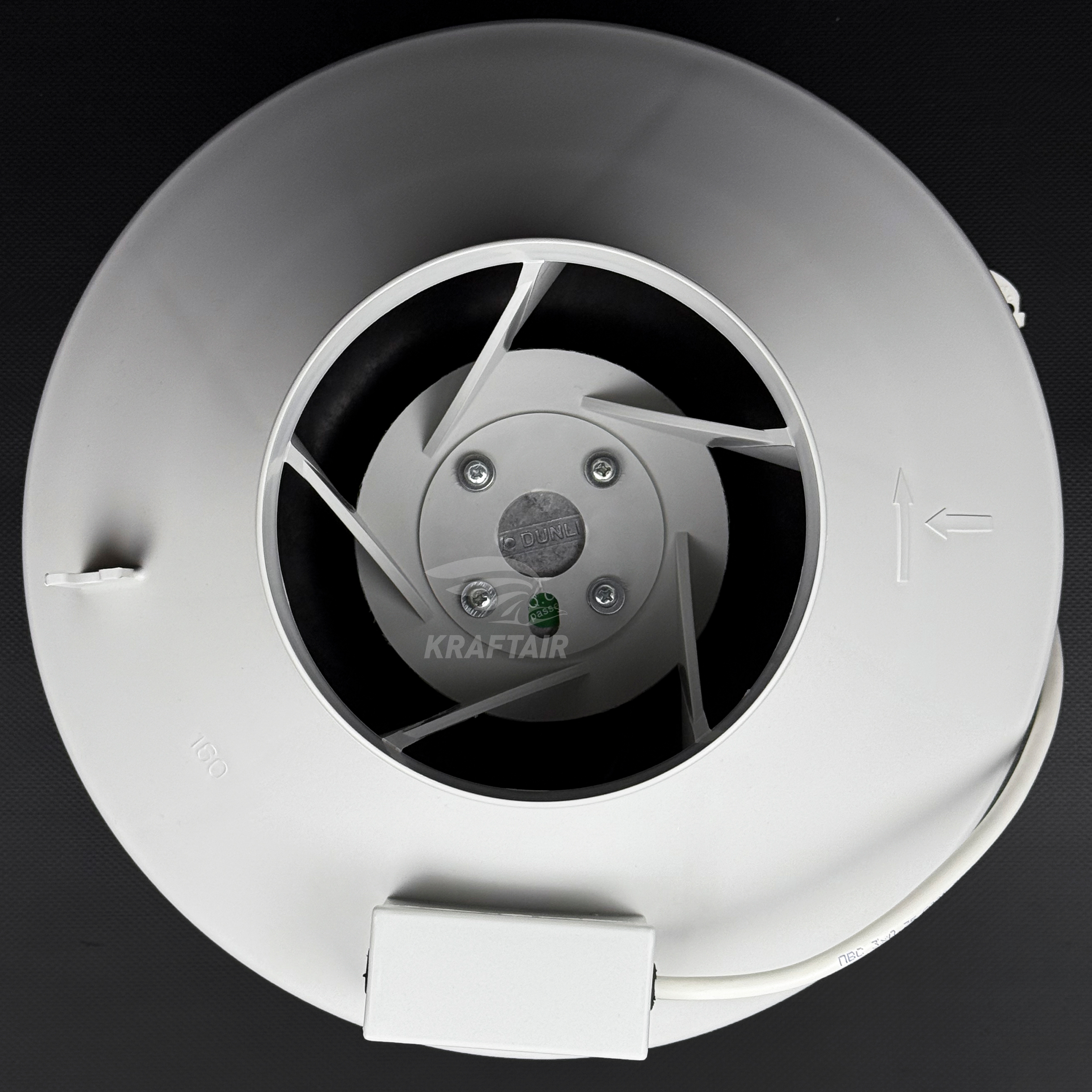

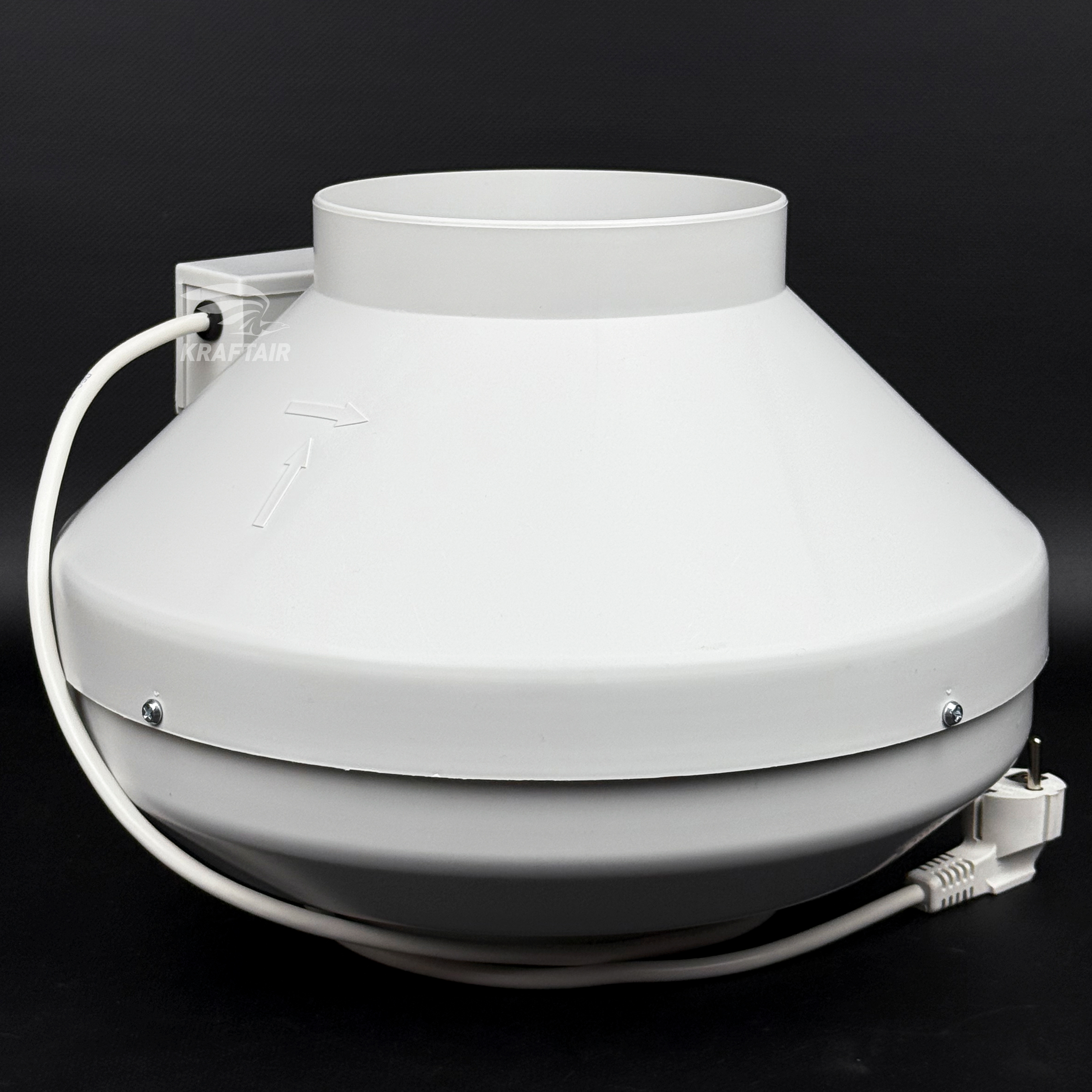

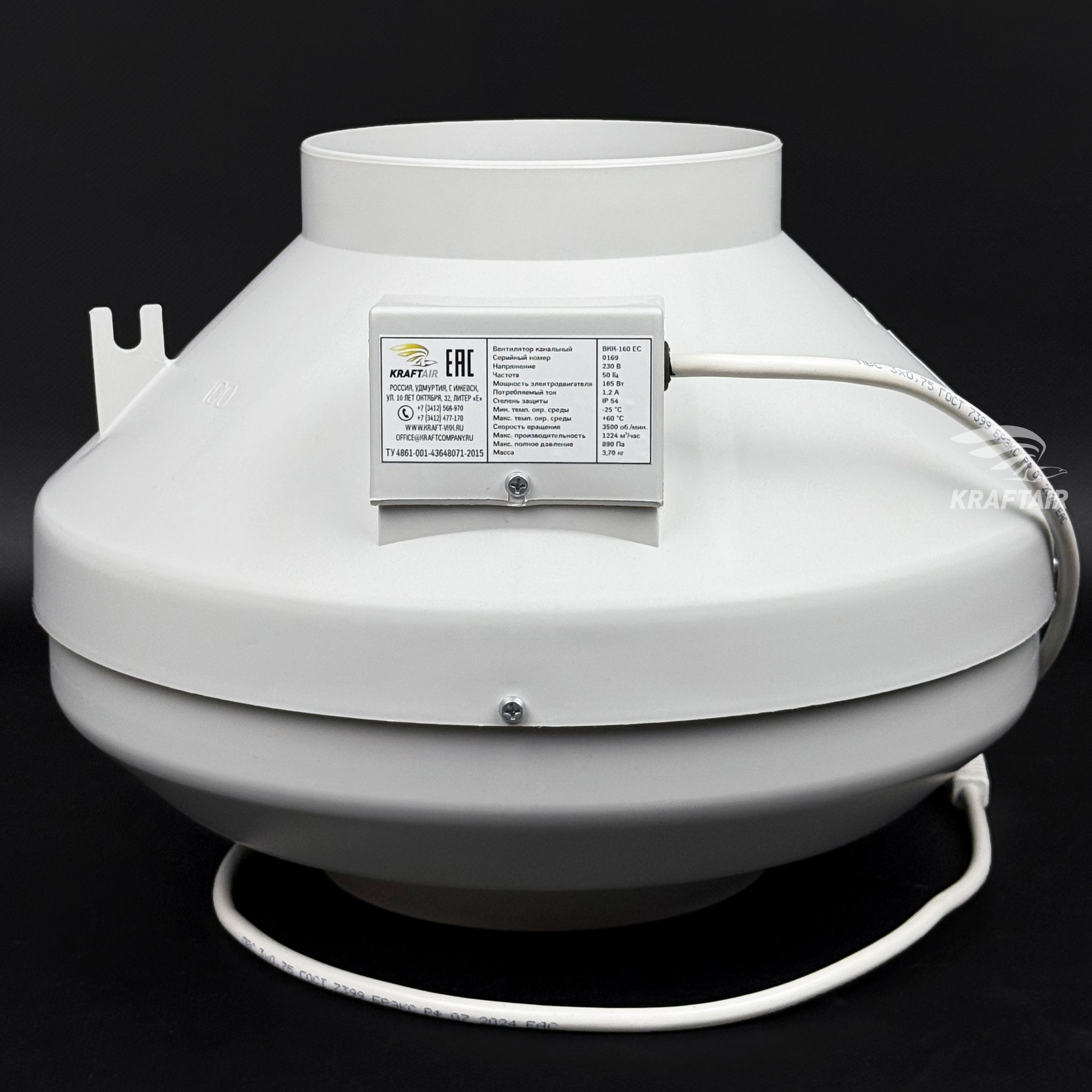

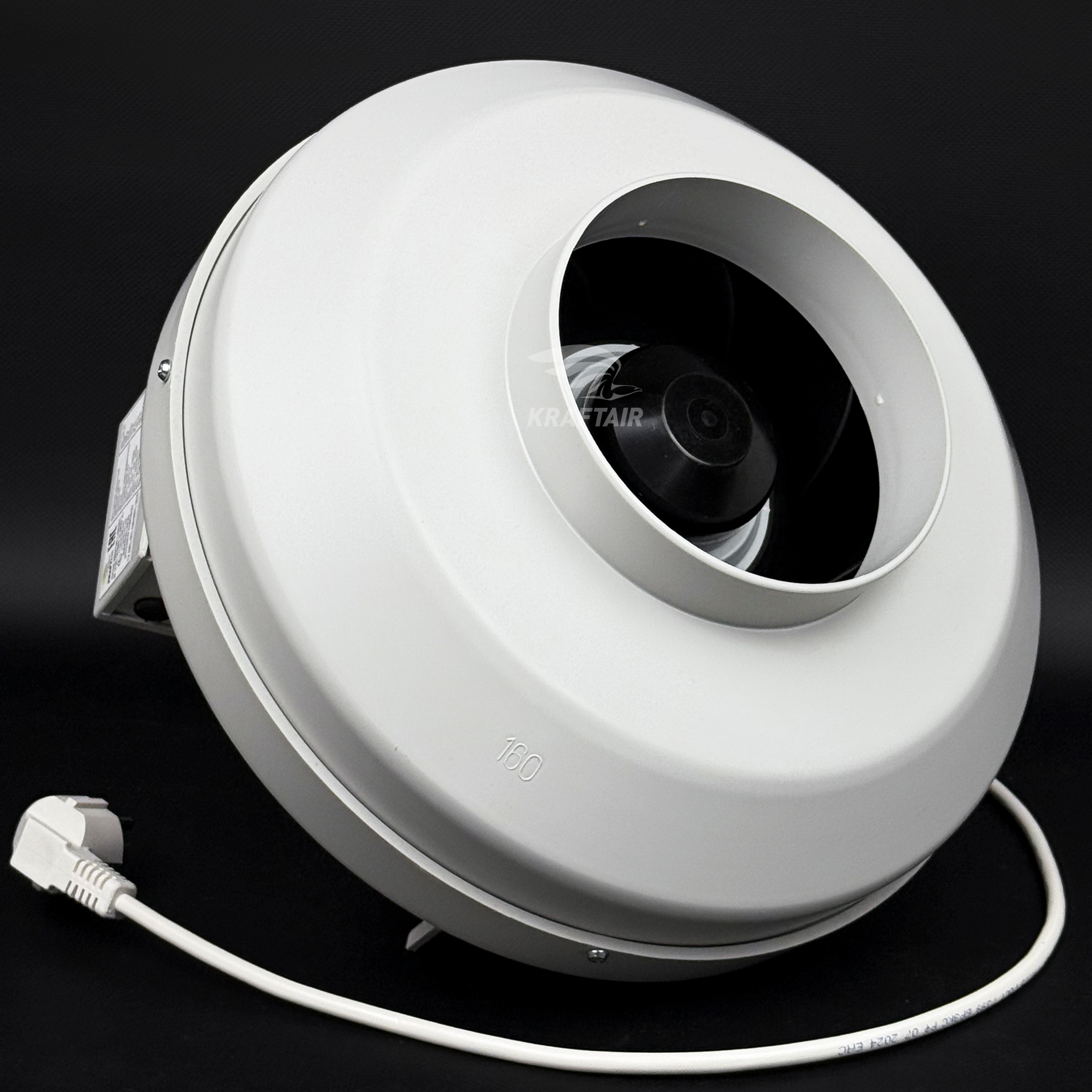

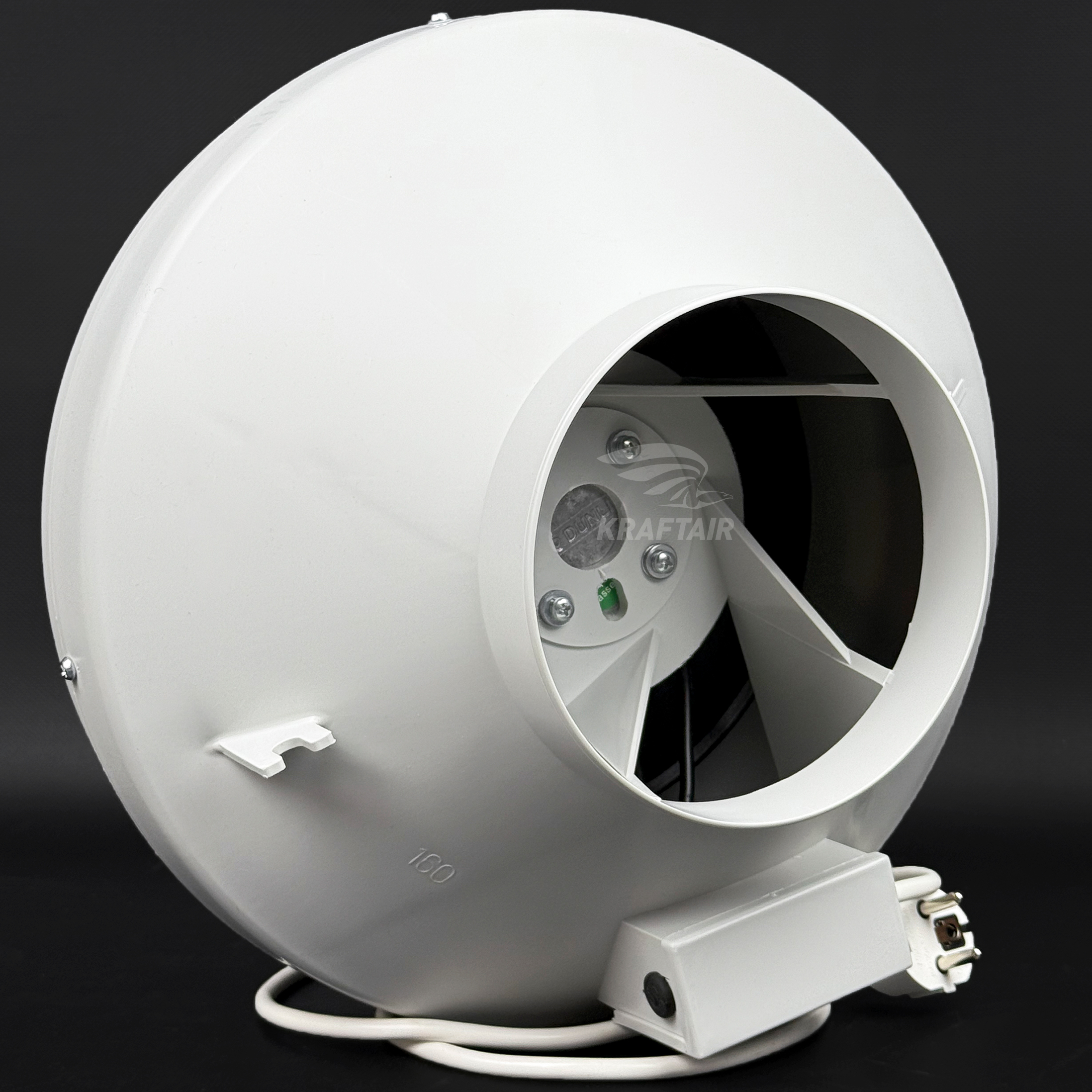

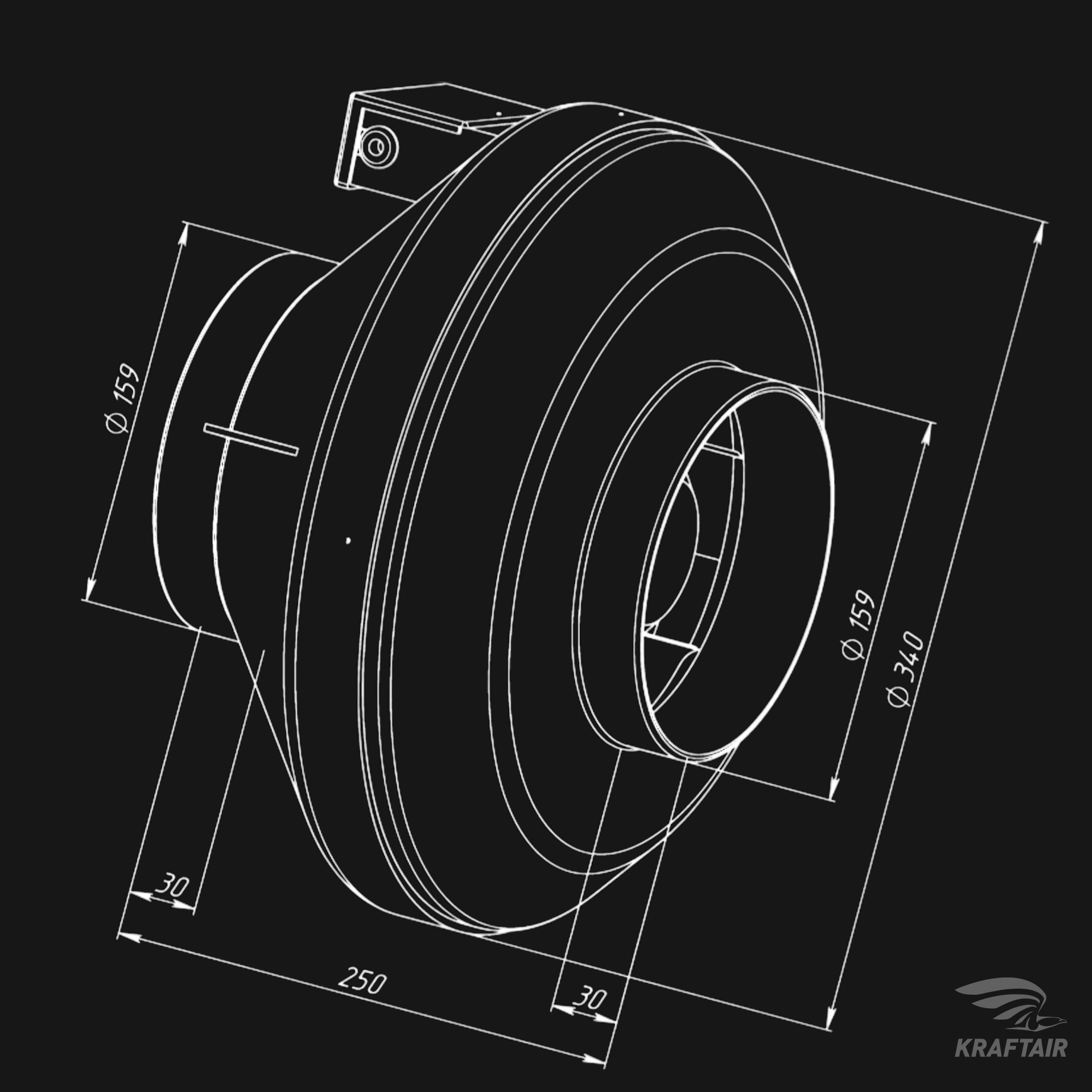

Пластиковый корпус 340 × 230 × 340 мм, IP54, 230 В, 3500 об/мин на максимуме, шум на полных оборотах — 74 дБ. Рабочая температура — от −25 до +60 °C, встроенная защита от перегрева, монтаж в любом положении. Для развязки от жёсткой трассы — гибкая вставка D160, на выбросе — обратный клапан RSK 160. Гарантия — 36 месяцев.

Вопросы

Хватит ли одного ВКК-160 EC на приток и вытяжку? Нет, это две отдельные линии. Обычно на приток ставят EC-версию из-за нагревателя и фильтра, а на вытяжку — V-версию.

Можно ли управлять от «умного дома»? Да, если контроллер выдаёт аналоговый сигнал 0–10 В.

Характеристики
Бренд
KRAFTAIR
Страна производства
Россия
Тип вентилятора
канальный
Тип канала
круглый
Производительность, м3/час
1224
Максимальное рабочее давление, Па
890
Скорость вращения рабочего колеса, об./мин.
3500
Мощность электродвигателя, Вт
165
Напряжение сети, В
230
Частота тока, Гц
50
Степень защиты IP
54
Уровень шума, Дб
74
Минимальная температура окружающей среды, °С
-25
Максимальная температура окружающей среды, °С
+60
Гарантийный срок, месяцев
36
Длина (габаритный размер), мм
340
Ширина (габаритный размер), мм
230
Высота (габаритный размер), мм
340
Конструкция вентилятора
центробежный (радиальный)
Все характеристики
