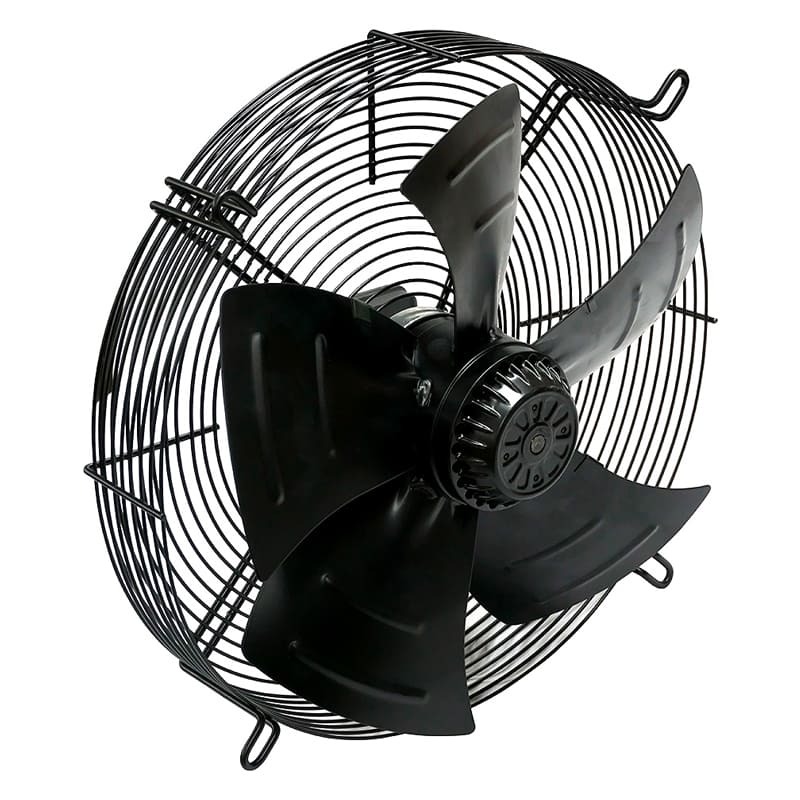

Осевой вентилятор YWF(K)6D-630-Z на всасывание
YWF(K)6D-630-Z — осевой вентилятор Ровен на всасывание с защитной решёткой: до 9 580 м³/ч при 920 об/мин, 550 Вт от сети 380 В.
В обозначении 6 — шестиполюсный двигатель (920 об/мин), D — трёхфазный 380 В, 630 — типоразмер колеса, Z — исполнение с защитной решёткой, на рёбрах которой закреплён двигатель.
Что значит «всасывание»
Направление «всасывание» значит, что вентилятор работает «на себя»: колесо при взгляде на ротор идёт против часовой стрелки и тянет воздух через теплообменник или решётку перед ним. Это заводское исполнение по умолчанию. Поменять местами провода и получить обратный поток не выйдет: колесо закрутится в другую сторону, но лопасти будут работать неэффективно. Если нужен обратный поток, берите YWF(K)6D-630-Z нагнетание — двигатель и расход у него те же.
Такой вентилятор берут на воздухоохладители камер хранения, конденсаторы холодильных машин средней мощности, сушильные камеры и вытяжку из цехов.
На какое помещение хватит
Паспортный расход измерен на свободном выходе. В реальной установке закладывают запас 20–30 %, то есть считают от 7 180 м³/ч, а не от 9 580.
| Обменов в час | Объём | Площадь при высоте 4 м | Пример |
|---|---|---|---|
| 3 | 2 390 м³ | 598 м² | холодный склад |
| 5 | 1 440 м³ | 359 м² | цех без сильных выделений, птичник |
| 10 | 720 м³ | 180 м² | горячий цех, сушильная камера |
При 75 дБ(А) рядом с вентилятором приходится говорить громче, поэтому его выносят в цех, на кровлю или фасад.
6D-630 или 6E-630
| YWF(K)…-Z | Питание | Вт | А | Об/мин | дБ(А) | м³/ч |
|---|---|---|---|---|---|---|
| 6D-630 | 380 В | 550 | 1,57 | 920 | 75 | 9 580 |
| 6E-630 | 220 В | 500 | 2,2 | 930 | 75 | 9 600 |
При одной крыльчатке разница в питании. Трёхфазная YWF(K)6D-630-Z берёт 1,57 А на фазу против 2,2 А у однофазной и не нуждается в конденсаторе; однофазная YWF(K)6E-630-Z нужна там, где 380 В нет.
Подключение
Для трёхфазного двигателя с током 1,57 А нужен автомат защиты двигателя на 1–1,6 А с защитой от обрыва фазы — этого требует паспорт, без такой защиты гарантия снимается. Выводы ТК в клеммнике — термоконтакт обмотки, их обязательно подключают к автоматике.
Колесо с серповидными лопастями из углеродистой стали с полимерным покрытием отбалансировано в двух плоскостях. Гарантия Ровен — 12 месяцев со дня отгрузки, если в паспорт вписаны замеры сопротивления изоляции и токов.
Стоимость — по запросу. Позвоните или напишите: уточним цену, срок поставки и поможем подобрать автоматику.
