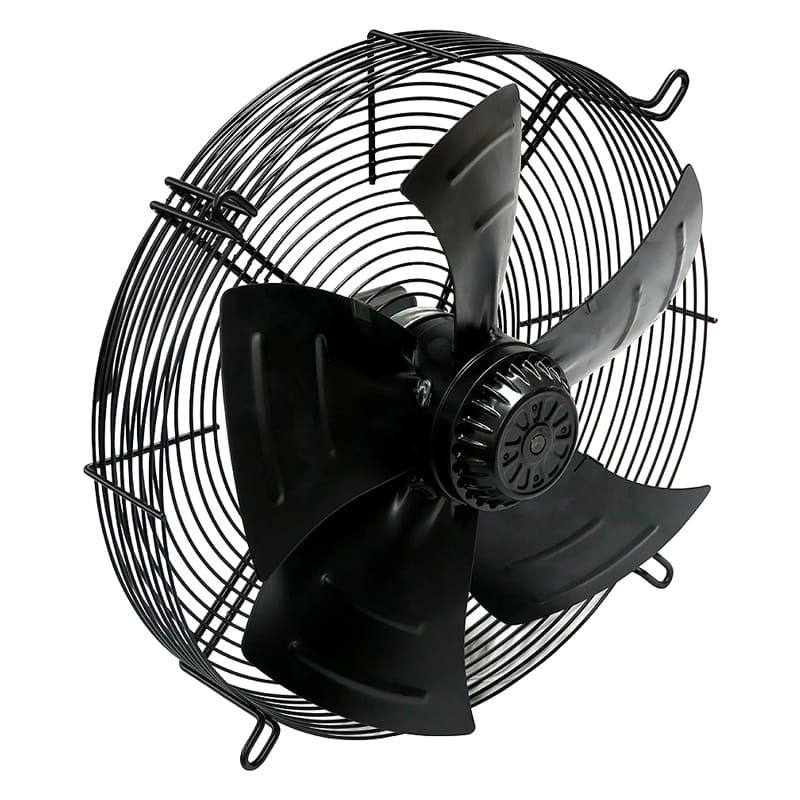

Осевой вентилятор YWF(K)4E-400-Z на всасывание
Вентилятор YWF(K)4E-400-Z от ГК РОВЕН работает на всасывание и выдаёт до 3 700 м³/ч; двигатель 220 В мощностью 180 Вт делает 1 350 об/мин.

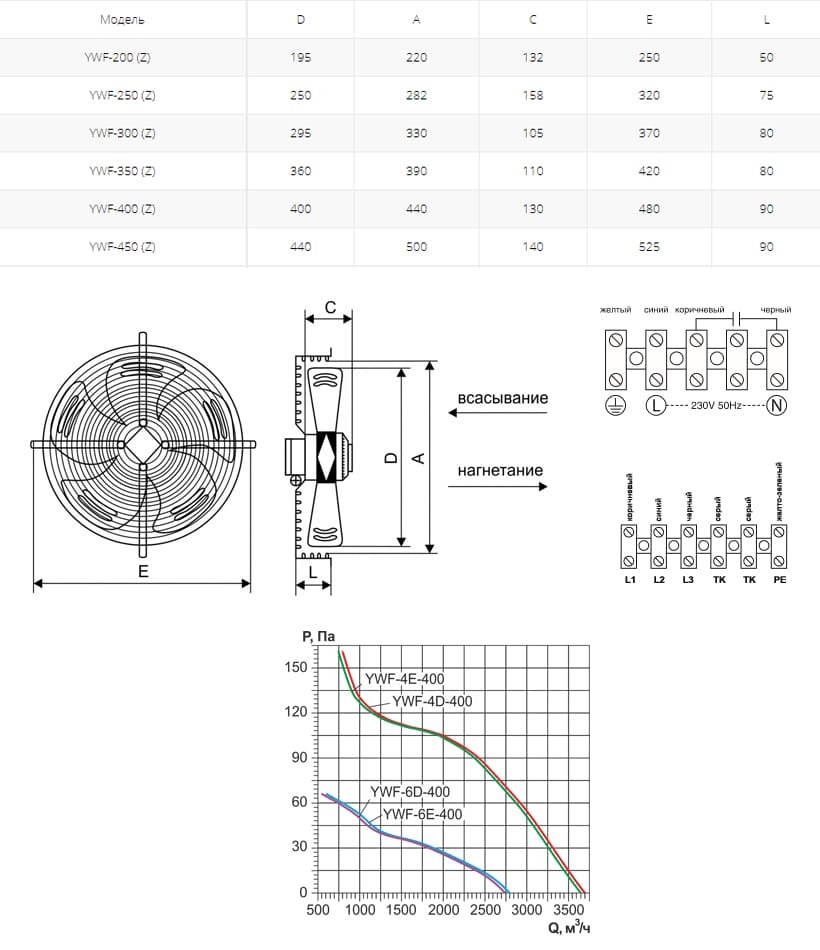

Код модели читается так: YWF — серия с внешним ротором, 4E — четырёхполюсный двигатель на 1 350 об/мин, однофазный 220 В; 400 — размер колеса; Z — защитная решётка, на которой закреплён двигатель.
Что значит «всасывание»
У YWF на всасывание колесо, если смотреть со стороны ротора, крутится против часовой стрелки — это базовое направление. Вентилятор тянет воздух через то, что стоит перед ним: оребрение, фильтр, жалюзи. Развернуть поток «на месте» не выйдет — профиль лопастей работает только в своём направлении, и производительность резко падает. Если нужен обратный поток, берите YWF(K)4E-400-Z нагнетание — двигатель и расход у него те же.
Типичные места — конденсаторы холодильных камер и сплит-систем, теплообменники рекуператоров, вытяжка из мастерских и гаражей.
На какое помещение хватит
Для прикидки возьмём не 3 700, а примерно 2 780 м³/ч: столько вентилятор даст с учётом сопротивления теплообменника, решёток и проёма.
| Обменов в час | Объём | Площадь при высоте 2,7 м | Пример |
|---|---|---|---|
| 2 | 1 390 м³ | 515 м² | гараж, хозяйственный блок |
| 4 | 700 м³ | 257 м² | мастерская в частном доме, теплица |
| 8 | 350 м³ | 129 м² | сушильная комната, прачечная |
С шумом 67 дБ(А) вентилятор уместен в производственных и технических помещениях; рядом с офисом лучше поставить шумоглушение.
4E-400 или 4D-400
Расход у пары почти одинаковый. Решает сеть: при наличии 380 В берут YWF(K)4D-400-Z (0,48 А), без трёх фаз — YWF(K)4E-400-Z (0,81 А).
Подключение
Двигатель 220 В на 180 Вт потребляет 0,81 А. Включают его через автомат, подобранный по этому току: без защитной аппаратуры пуск по паспорту не допускается. Если в клеммнике есть контакты ТК, их заводят в цепь управления — перегретый двигатель отключится сам.
Монтировать вентилятор можно в любом положении — горизонтально, вертикально или под углом. По паспорту вентилятор перекачивает воздух до +40 °C с запылённостью не больше 100 мг/м³, без липких веществ и волокон.
Актуальную цену и срок поставки сообщит менеджер по заявке.
