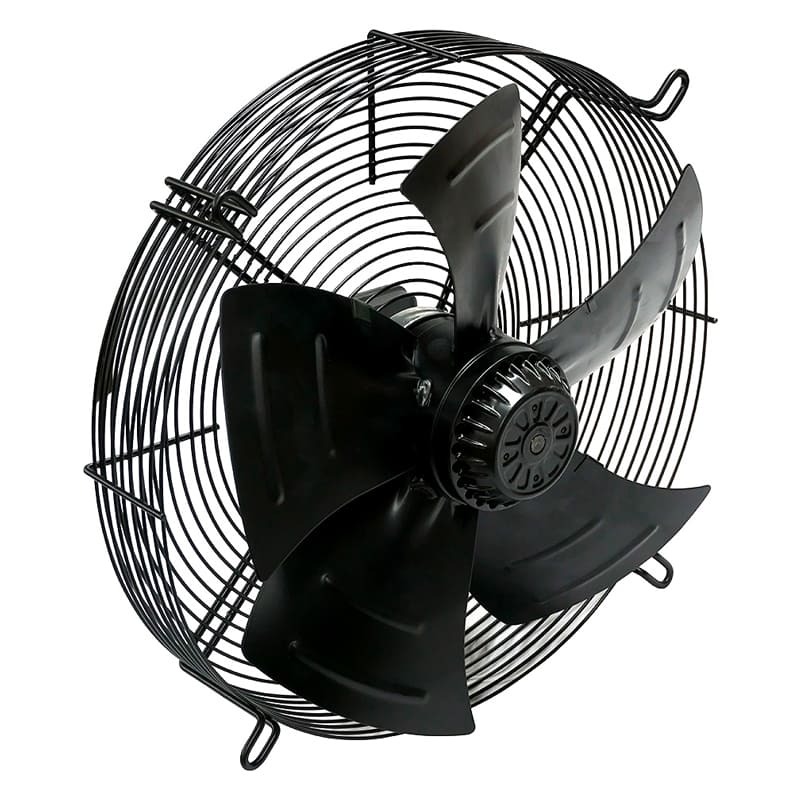

Осевой вентилятор YWF(K)4E-350-Z на всасывание
Вентилятор YWF(K)4E-350-Z от ГК РОВЕН работает на всасывание и выдаёт до 2 980 м³/ч; двигатель 220 В мощностью 138 Вт делает 1 370 об/мин.
Код модели читается так: YWF — серия с внешним ротором, 4E — четырёхполюсный двигатель на 1 370 об/мин, однофазный 220 В; 350 — размер колеса; Z — защитная решётка, на которой закреплён двигатель.
Что значит «всасывание»
Направление «всасывание» значит, что вентилятор работает «на себя»: колесо при взгляде на ротор идёт против часовой стрелки и тянет воздух через теплообменник или решётку перед ним. Это заводское исполнение по умолчанию. Поменять местами провода и получить обратный поток не выйдет: колесо закрутится в другую сторону, но лопасти будут работать неэффективно. Если нужен обратный поток, берите YWF(K)4E-350-Z нагнетание — двигатель и расход у него те же.
Его берут для конденсаторов холодильных витрин и камер, для вытяжки из гаражей, мастерских и котельных.
На какое помещение хватит
Паспортный расход измерен на свободном выходе. В реальной установке закладывают запас 20–30 %, то есть считают от 2 240 м³/ч, а не от 2 980.
| Обменов в час | Объём | Площадь при высоте 2,7 м | Пример |
|---|---|---|---|
| 2 | 1 120 м³ | 415 м² | гараж, хозяйственный блок |
| 4 | 560 м³ | 207 м² | мастерская в частном доме, теплица |
| 8 | 280 м³ | 104 м² | сушильная комната, прачечная |
При 62 дБ(А) вентилятор слышно примерно как громкий разговор — для подсобки, мастерской или склада это нормально.
Следующий типоразмер
| YWF(K)…-Z | Питание | Вт | А | Об/мин | дБ(А) | м³/ч |
|---|---|---|---|---|---|---|
| 4E-350 | 220 В | 138 | 0,68 | 1 370 | 62 | 2 980 |
| 4E-400 | 220 В | 180 | 0,81 | 1 350 | 67 | 3 700 |
Если 2 980 м³/ч мало, следующий шаг с тем же питанием 220 В — YWF(K)4E-400-Z на 3 700 м³/ч; мощность растёт с 138 до 180 Вт.

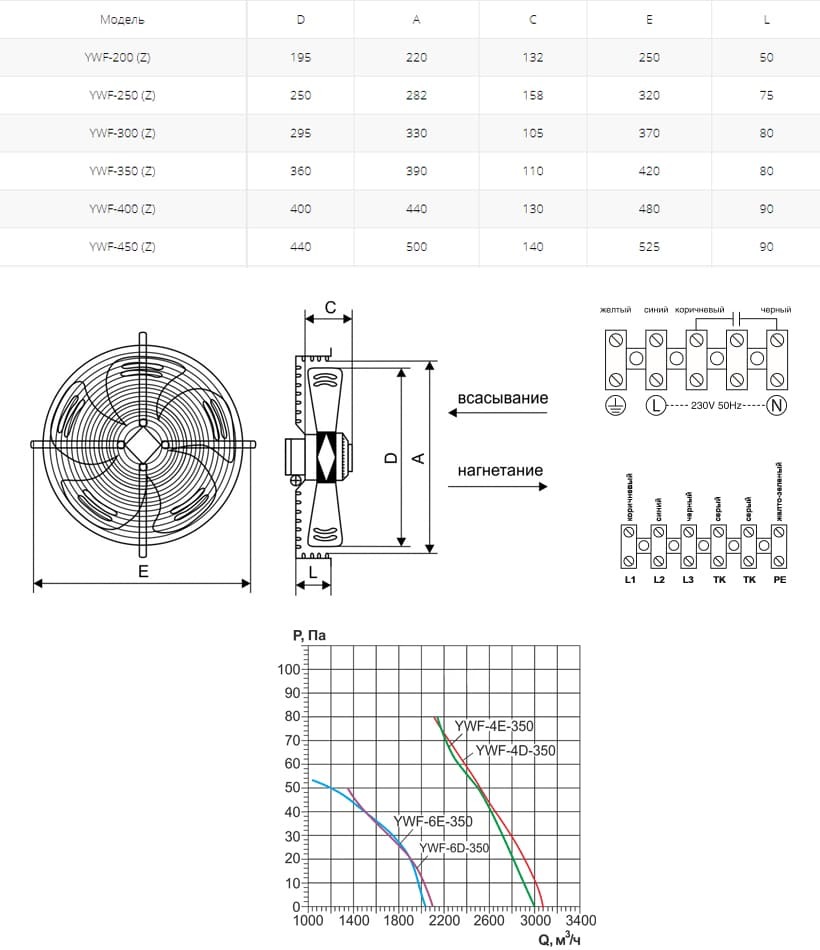

Подключение
Однофазный двигатель на 138 Вт берёт 0,68 А — на одну линию 220 В можно подключить несколько таких вентиляторов. Пускать его нужно через защитную аппаратуру, подобранную по току.
Ресурс двигателя — не меньше 40 000 часов, вентилятор изготовлен по ГОСТ 11442-90. Монтировать вентилятор можно в любом положении — горизонтально, вертикально или под углом.
Цена — по запросу: стоимость и срок поставки менеджер уточнит у поставщика под ваш заказ.
