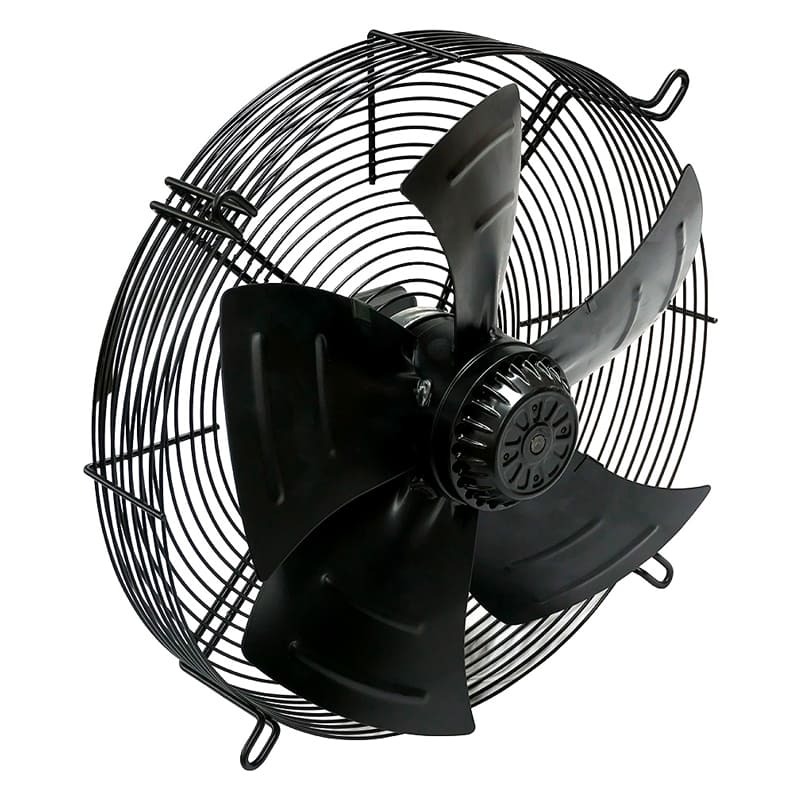

Осевой вентилятор YWF(K)4D-550-Z на всасывание
Ровен YWF(K)4D-550-Z на всасывание: колесо 550 мм, до 8 500 м³/ч, двигатель 380 В на 650 Вт и 1 300 об/мин.
Расшифровка: YWF — осевой вентилятор с внешним ротором, колесо сидит прямо на корпусе двигателя; 4D — четырёхполюсный, трёхфазный 380 В; Z — на защитной решётке, она же служит креплением.
Что значит «всасывание»
Направление «всасывание» значит, что вентилятор работает «на себя»: колесо при взгляде на ротор идёт против часовой стрелки и тянет воздух через теплообменник или решётку перед ним. Это заводское исполнение по умолчанию. Развернуть поток «на месте» не выйдет — профиль лопастей работает только в своём направлении, и производительность резко падает. Если по схеме воздух нужно гнать от вентилятора, подойдёт YWF(K)4D-550-Z нагнетание.
Такой вентилятор берут на воздухоохладители камер хранения, конденсаторы холодильных машин средней мощности, сушильные камеры и вытяжку из цехов.
На какое помещение хватит
Для прикидки возьмём не 8 500, а примерно 6 380 м³/ч: столько вентилятор даст с учётом сопротивления теплообменника, решёток и проёма.
| Обменов в час | Объём | Площадь при высоте 4 м | Пример |
|---|---|---|---|
| 3 | 2 130 м³ | 532 м² | холодный склад |
| 5 | 1 280 м³ | 319 м² | цех без сильных выделений, птичник |
| 10 | 640 м³ | 160 м² | горячий цех, сушильная камера |
74 дБ(А) — громко: это вентилятор для цеха, машинного отделения или установки снаружи здания.
4D-550 или 4E-550
| YWF(K)…-Z | Питание | Вт | А | Об/мин | дБ(А) | м³/ч |
|---|---|---|---|---|---|---|
| 4D-550 | 380 В | 650 | 1,2 | 1 300 | 74 | 8 500 |
| 4E-550 | 220 В | 550 | 2,45 | 1 310 | 74 | 8 500 |
YWF(K)4E-550-Z включается в обычную сеть 220 В — это выбор для частного дома, гаража, небольшой мастерской. Если на объекте есть три фазы, YWF(K)4D-550-Z нагружает линию меньше: 1,2 А против 2,45 А.
Подключение
Пуск — только через пускозащитную аппаратуру с защитой по току и от обрыва фазы, иначе гарантия не действует. При 1,2 А подойдёт автомат защиты двигателя с уставкой в диапазоне 1–1,6 А.
Перед пуском паспорт требует проверить сопротивление изоляции — не меньше 10 МОм на обмотку в холодном состоянии. Ресурс двигателя — не меньше 40 000 часов, вентилятор изготовлен по ГОСТ 11442-90.
Стоимость — по запросу. Позвоните или напишите: уточним цену, срок поставки и поможем подобрать автоматику.
