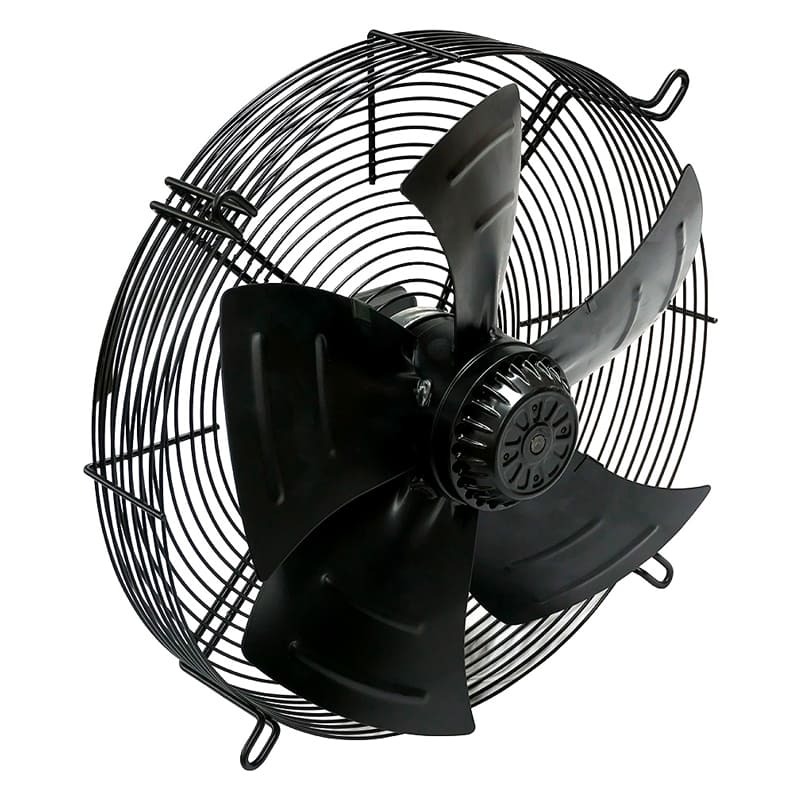

Осевой вентилятор YWF(K)4D-500-Z на всасывание
Вентилятор YWF(K)4D-500-Z от ГК РОВЕН работает на всасывание и выдаёт до 7 000 м³/ч; двигатель 380 В мощностью 450 Вт делает 1 320 об/мин.
Код модели читается так: YWF — серия с внешним ротором, 4D — четырёхполюсный двигатель на 1 320 об/мин, трёхфазный 380 В; 500 — размер колеса; Z — защитная решётка, на которой закреплён двигатель.

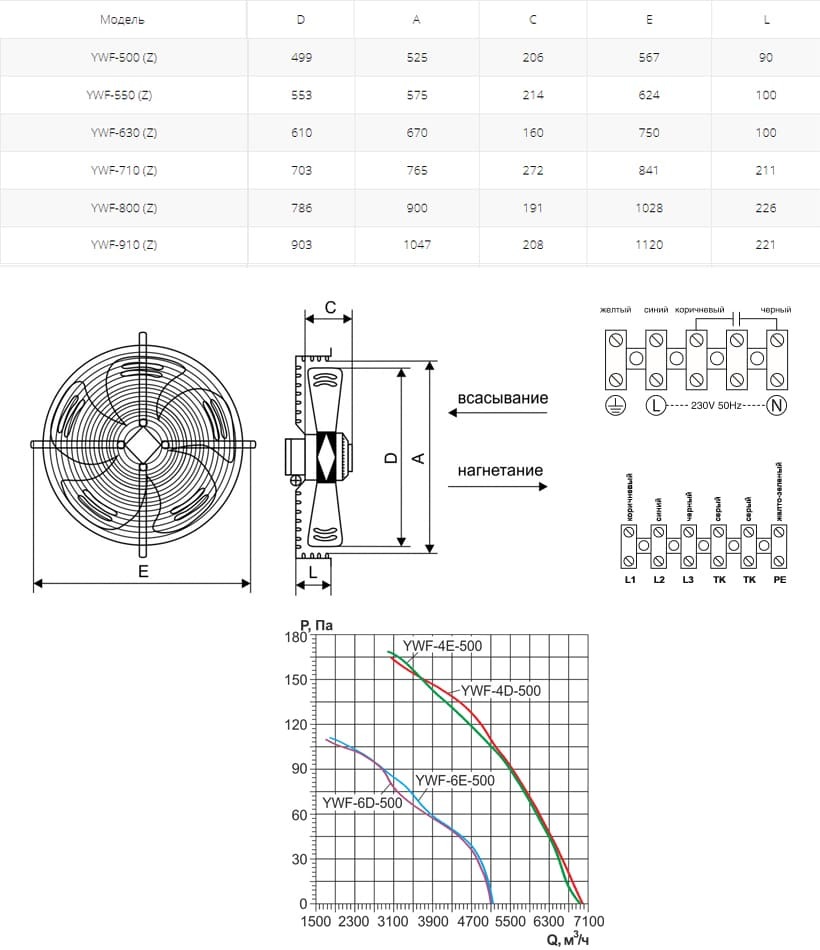

Что значит «всасывание»
У YWF на всасывание колесо, если смотреть со стороны ротора, крутится против часовой стрелки — это базовое направление. Вентилятор тянет воздух через то, что стоит перед ним: оребрение, фильтр, жалюзи. Сменить направление переключением фаз нельзя: серповидные лопасти рассчитаны на один ход, при обратном вращении остаётся лишь часть расхода. Тот же типоразмер с потоком в другую сторону — YWF(K)4D-500-Z нагнетание.
Такой вентилятор берут на воздухоохладители камер хранения, конденсаторы холодильных машин средней мощности, сушильные камеры и вытяжку из цехов.
На какое помещение хватит
Каталожные 7 000 м³/ч — это расход без сопротивления. Решётки, оребрение и жалюзи отнимают часть потока, поэтому для подбора разумно взять около 5 250 м³/ч.
| Обменов в час | Объём | Площадь при высоте 4 м | Пример |
|---|---|---|---|
| 3 | 1 750 м³ | 438 м² | холодный склад |
| 5 | 1 050 м³ | 262 м² | цех без сильных выделений, птичник |
| 10 | 520 м³ | 131 м² | горячий цех, сушильная камера |
С шумом 72 дБ(А) вентилятор уместен в производственных и технических помещениях; рядом с офисом лучше поставить шумоглушение.
4D-500 или 4E-500
| YWF(K)…-Z | Питание | Вт | А | Об/мин | дБ(А) | м³/ч |
|---|---|---|---|---|---|---|
| 4D-500 | 380 В | 450 | 0,93 | 1 320 | 72 | 7 000 |
| 4E-500 | 220 В | 420 | 1,85 | 1 320 | 72 | 6 950 |
При одной крыльчатке разница в питании. Трёхфазная YWF(K)4D-500-Z берёт 0,93 А на фазу против 1,85 А у однофазной и не нуждается в конденсаторе; однофазная YWF(K)4E-500-Z нужна там, где 380 В нет.
Подключение
Защиту ставят по номинальному току 0,93 А: автомат защиты двигателя на 0,63–1 А с отключением при пропадании фазы. Без такой аппаратуры Ровен не принимает вентилятор на гарантию.
Гарантия Ровен — 12 месяцев со дня отгрузки, если в паспорт вписаны замеры сопротивления изоляции и токов. Перед пуском паспорт требует проверить сопротивление изоляции — не меньше 10 МОм на обмотку в холодном состоянии.
Актуальную цену и срок поставки сообщит менеджер по заявке.
