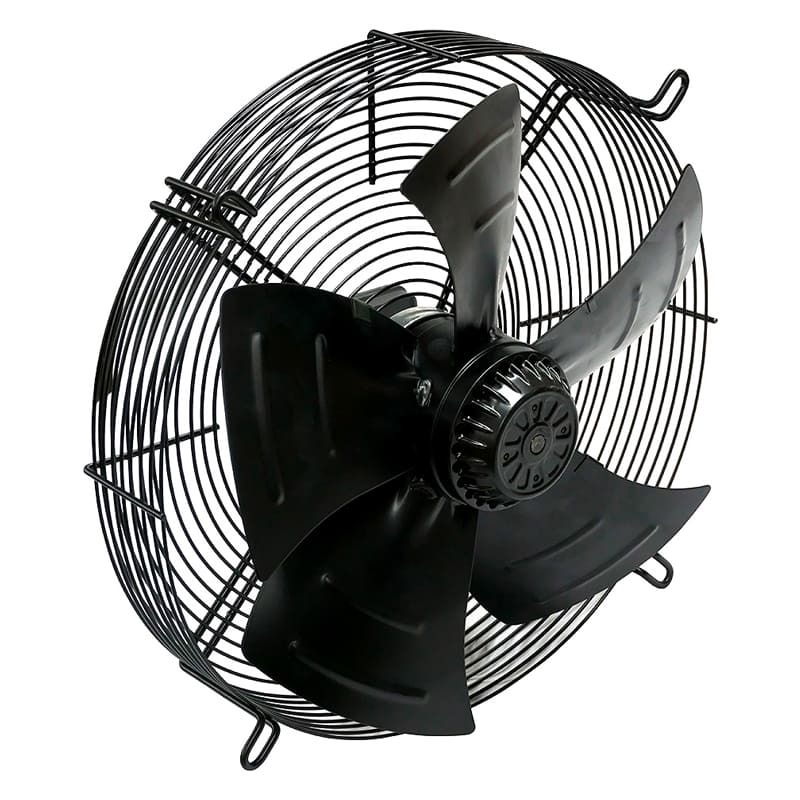

Осевой вентилятор YWF(K)4D-450-Z на всасывание
Ровен YWF(K)4D-450-Z на всасывание: колесо 450 мм, до 4 820 м³/ч, двигатель 380 В на 250 Вт и 1 400 об/мин.
В обозначении 4 — четырёхполюсный двигатель (1 400 об/мин), D — трёхфазный 380 В, 450 — типоразмер колеса, Z — исполнение с защитной решёткой, на рёбрах которой закреплён двигатель.
Что значит «всасывание»
У YWF на всасывание колесо, если смотреть со стороны ротора, крутится против часовой стрелки — это базовое направление. Вентилятор тянет воздух через то, что стоит перед ним: оребрение, фильтр, жалюзи. Поменять местами провода и получить обратный поток не выйдет: колесо закрутится в другую сторону, но лопасти будут работать неэффективно. Тот же типоразмер с потоком в другую сторону — YWF(K)4D-450-Z нагнетание.
Его берут для конденсаторов холодильных витрин и камер, для вытяжки из гаражей, мастерских и котельных.
На какое помещение хватит
Каталожные 4 820 м³/ч — это расход без сопротивления. Решётки, оребрение и жалюзи отнимают часть потока, поэтому для подбора разумно взять около 3 620 м³/ч.
| Обменов в час | Объём | Площадь при высоте 3 м | Пример |
|---|---|---|---|
| 3 | 1 210 м³ | 402 м² | склад, гараж |
| 5 | 720 м³ | 241 м² | автосервис на 1–2 поста |
| 10 | 360 м³ | 121 м² | сушильная, участок с печами |
Шум 68 дБ(А) типичен для промышленного осевого вентилятора: в цехе его почти не замечают, для жилых комнат он слишком громкий.
4D-450 или 4E-450

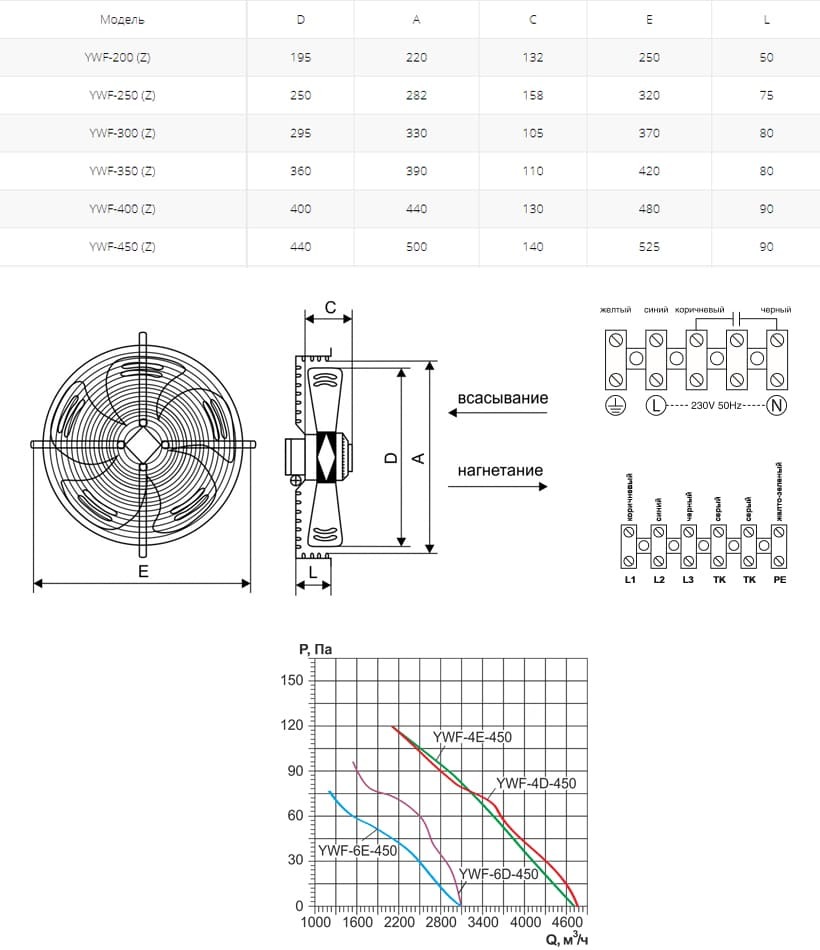

| YWF(K)…-Z | Питание | Вт | А | Об/мин | дБ(А) | м³/ч |
|---|---|---|---|---|---|---|
| 4D-450 | 380 В | 250 | 0,58 | 1 400 | 68 | 4 820 |
| 4E-450 | 220 В | 250 | 1,15 | 1 380 | 71 | 4 800 |
YWF(K)4E-450-Z включается в обычную сеть 220 В — это выбор для частного дома, гаража, небольшой мастерской. Если на объекте есть три фазы, YWF(K)4D-450-Z нагружает линию меньше: 0,58 А против 1,15 А.
Подключение
Защиту ставят по номинальному току 0,58 А: автомат защиты двигателя на 0,4–0,63 А с отключением при пропадании фазы. Без такой аппаратуры Ровен не принимает вентилятор на гарантию. Выводы ТК в клеммнике — термоконтакт обмотки, их обязательно подключают к автоматике.
Обслуживание — чистка колеса и решётки мягкой щёткой или сжатым воздухом при отключённом питании. Гарантия Ровен — 12 месяцев со дня отгрузки, если в паспорт вписаны замеры сопротивления изоляции и токов.
Актуальную цену и срок поставки сообщит менеджер по заявке.
