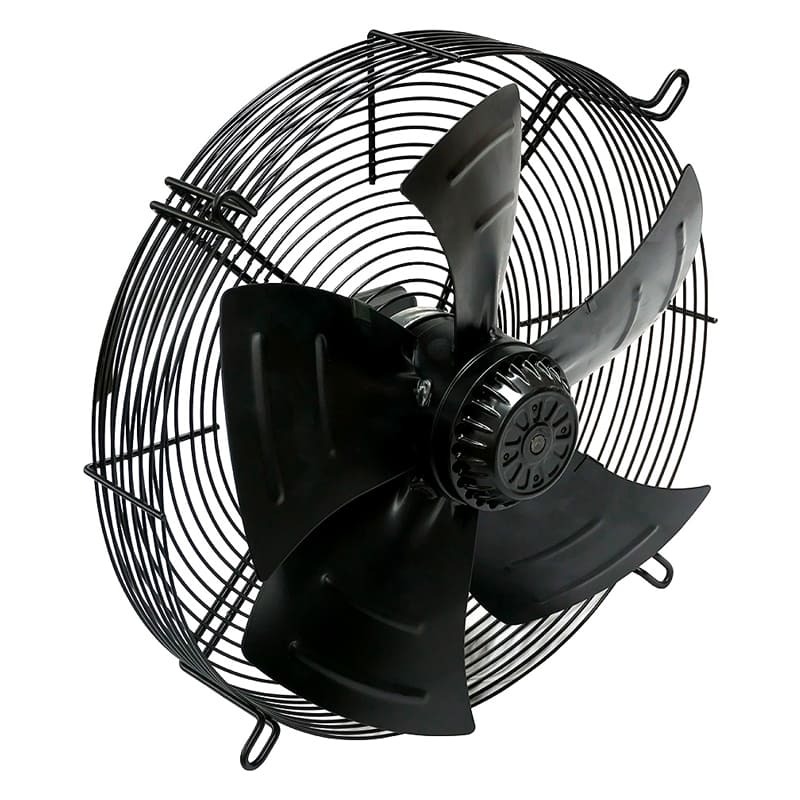

Осевой вентилятор YWF(K)2D-300-Z на всасывание
Ровен YWF(K)2D-300-Z на всасывание: колесо 300 мм, до 3 000 м³/ч, двигатель 380 В на 250 Вт и 2 500 об/мин.

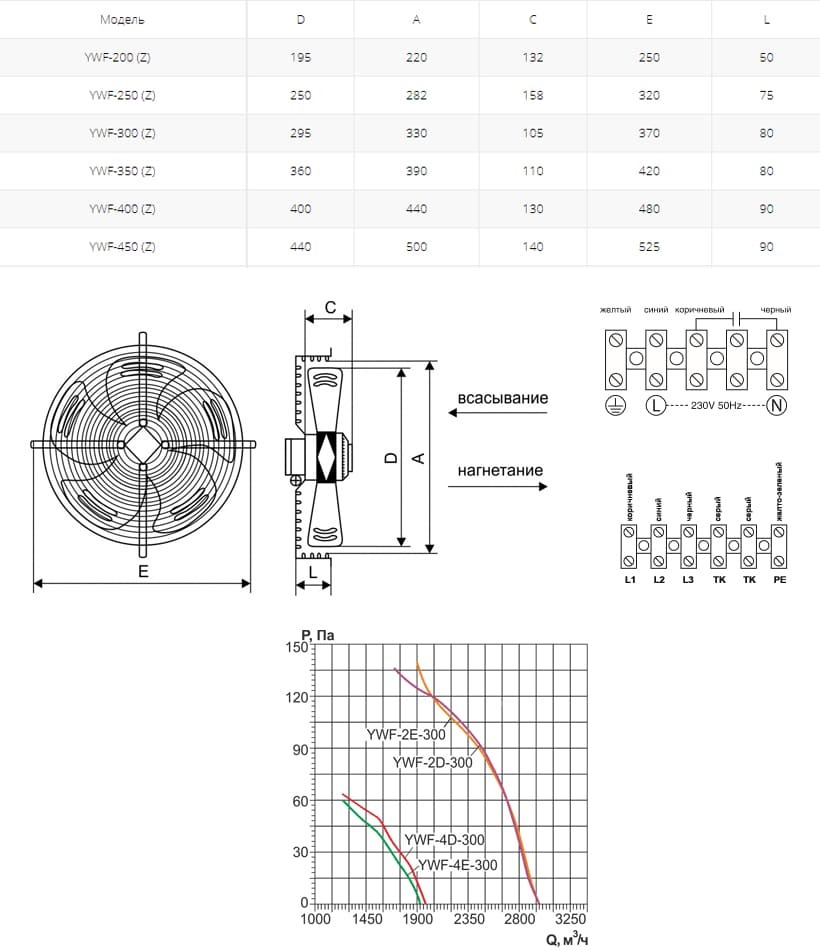

Код модели читается так: YWF — серия с внешним ротором, 2D — двухполюсный двигатель на 2 500 об/мин, трёхфазный 380 В; 300 — размер колеса; Z — защитная решётка, на которой закреплён двигатель.
Что значит «всасывание»
Направление «всасывание» значит, что вентилятор работает «на себя»: колесо при взгляде на ротор идёт против часовой стрелки и тянет воздух через теплообменник или решётку перед ним. Это заводское исполнение по умолчанию. Сменить направление переключением фаз нельзя: серповидные лопасти рассчитаны на один ход, при обратном вращении остаётся лишь часть расхода. Если нужен обратный поток, берите YWF(K)2D-300-Z нагнетание — двигатель и расход у него те же.
Его берут для конденсаторов холодильных витрин и камер, для вытяжки из гаражей, мастерских и котельных.
На какое помещение хватит
Паспортный расход измерен на свободном выходе. В реальной установке закладывают запас 20–30 %, то есть считают от 2 250 м³/ч, а не от 3 000.
| Обменов в час | Объём | Площадь при высоте 3 м | Пример |
|---|---|---|---|
| 3 | 750 м³ | 250 м² | склад, гараж |
| 5 | 450 м³ | 150 м² | автосервис на 1–2 поста |
| 10 | 220 м³ | 75 м² | сушильная, участок с печами |
Шум 72 дБ(А) типичен для промышленного осевого вентилятора: в цехе его почти не замечают, для жилых комнат он слишком громкий.
2D-300 или 2E-300
| YWF(K)…-Z | Питание | Вт | А | Об/мин | дБ(А) | м³/ч |
|---|---|---|---|---|---|---|
| 2D-300 | 380 В | 250 | 0,45 | 2 500 | 72 | 3 000 |
| 2E-300 | 220 В | 250 | 1,1 | 2 530 | 70 | 3 000 |
YWF(K)2E-300-Z включается в обычную сеть 220 В — это выбор для частного дома, гаража, небольшой мастерской. Если на объекте есть три фазы, YWF(K)2D-300-Z нагружает линию меньше: 0,45 А против 1,1 А.
Подключение
Для трёхфазного двигателя с током 0,45 А нужен автомат защиты двигателя на 0,4–0,63 А с защитой от обрыва фазы — этого требует паспорт, без такой защиты гарантия снимается. Если в клеммнике есть контакты ТК, их заводят в цепь управления — перегретый двигатель отключится сам.
По паспорту вентилятор перекачивает воздух до +40 °C с запылённостью не больше 100 мг/м³, без липких веществ и волокон. Температура окружающей среды — от −25 до +40 °C; ставят вентилятор в помещении или под навесом.
Цену называем по запросу — она зависит от партии и срока поставки. Оставьте заявку, менеджер ответит в рабочее время.
