Реле дифференциального давления LF32-05

Реле дифференциального давления (прессостаты) серии LF32 используются в системах вентиляции и кондиционирования:

• Для контроля перепада давления на фильтрах;
• Для контроля состояния приводных ремней вентиляторов.

Основная функция реле серии LF32-05 - дискретное управление аварийной сигнализацией при возникновении нештатных ситуаций:

• Засорение фильтров;
• Обрыв приводных ремней;
• Остановка привода вентилятора;
• Изменение воздушного потока в воздуховодах и т.д.

Отличительные особенности реле серии LF32-05:

• Удобная и простая настройка. Реле поставляются полностью готовыми к эксплуатации, не требуют сложных настроек. Установка точки отсчета перепада давления осуществляется поворотной рукояткой с нанесенной шкалой;
• Простой и быстрый ввод в эксплуатацию. Комплект поставки включает в себя: реле серии LF32, 2 штуцера, импульсную трубку подключения к объекту и 4 винта для крепления реле на плоскость;
• Не требует подключения напряжения питания. Для работы реле необходимо подключить только провода цепи управления аварийной сигнализацией и импульсные трубки.

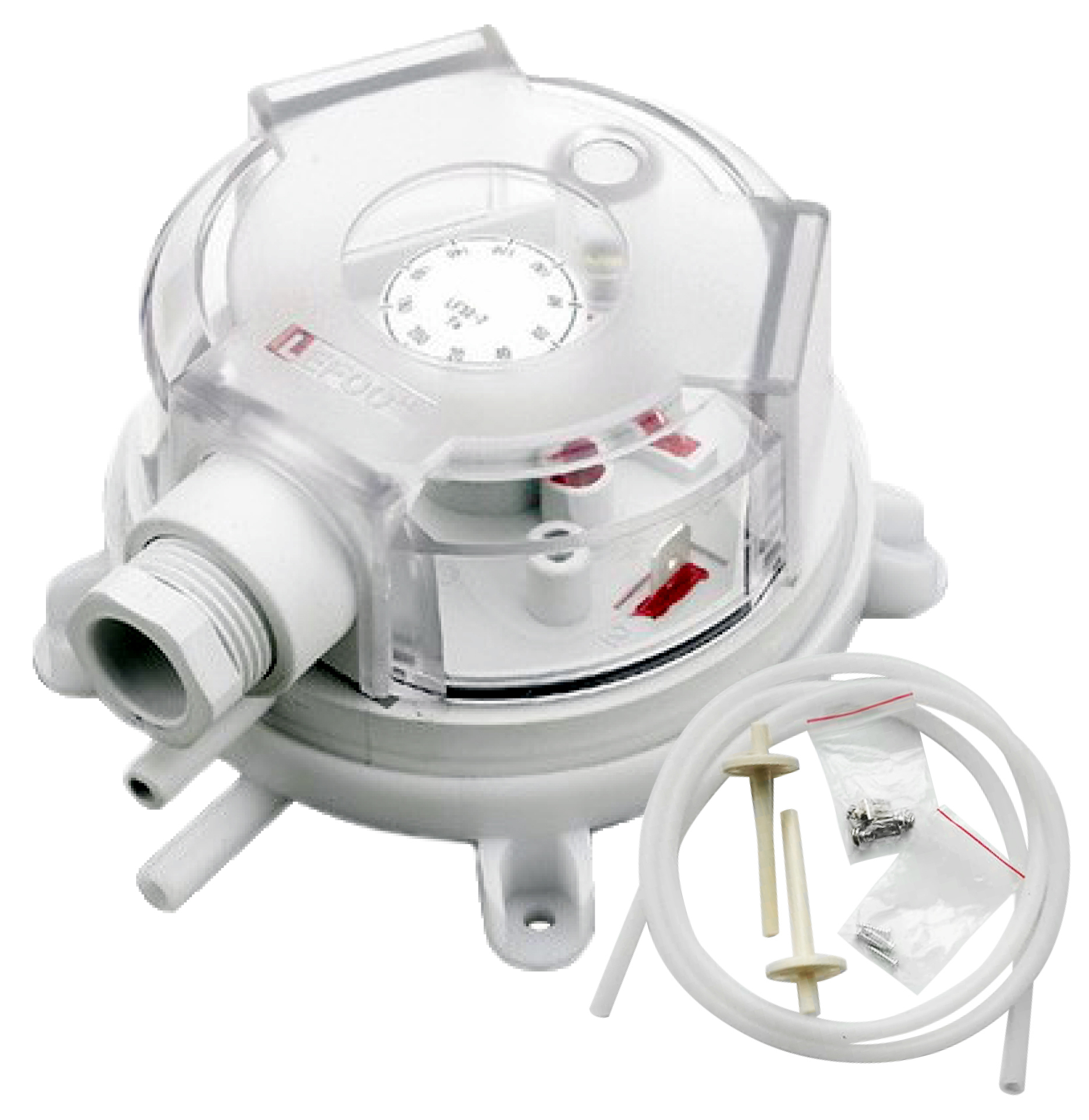

В комплекте: 2 штуцера, капиллярная трубка 1.5 м, 5 винтов, 3 винтовые клеммы

• Тип: Реле дифференциального давления
• Степень пыле- и влагозащиты: IP54
• Рабочая температура: –40…+85°C
• Диапазон измеряемых давлений: 50…500 Па
• Максимальное рабочее давление: 10кПа
• Монтаж: вертикально на плоскости
• Погрешность: +/- 15%

• Подвод давления к реле: Через встроенные штуцеры Ø 6 мм
• Подключение сигнальных кабелей: к винтовым клеммам реле
• Управляющий выход: Реле, НО + НЗ, 1,5 А при 250 VAC
• Серия: LF32
• Дифференциал: 10 Па
