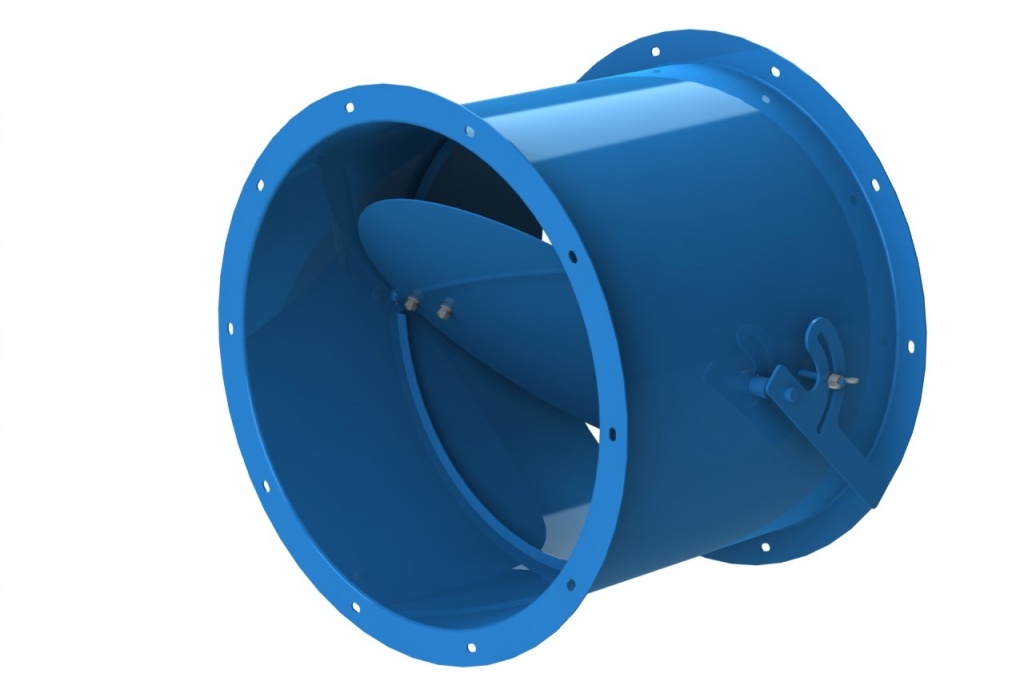

Заслонка воздушная унифицированная АЗД 134.000-01 круглого сечения d=800 мм

Общие сведения и назначение:

• предназначены для вентиляционных систем взрывоопасных производств и должны использоваться в соответствии
• с требованиями СНиП 41-01-2003. Не допускаются для применения в вентиляционных системах, перемещающих паровоздушные смеси от технологических установок, в которых взрывоопасные вещества нагреваются выше температуры их самовоспламенения или находятся под избыточным давлением
• возможна установка в системах с давлением до 150 кгс/м2 и скоростью перемещаемой воздушной среды до 20 м/с.
• заслонка состоит из корпуса с присоединительными фланцами, поворотных лопаток, установленных в узлах вращения, имеет систему тяг и рычагов, синхронизирующих движение лопаток.
• для обеспечения взрывозащиты клапана, детали, которые в процессе работы клапана соприкасаются между собой, выполнены из пары металлов – латунь-сталь.

Варианты изготовления:

• общего назначения

Условия эксплуатации:

• температура окружающей среды от -40 до +40 °С
• перемещаемая среда не должна содержать липкие и волокнистые вещества
• умеренный климат; вторая категория размещения.

Габаритные и присоединительные размеры (чертеж):
