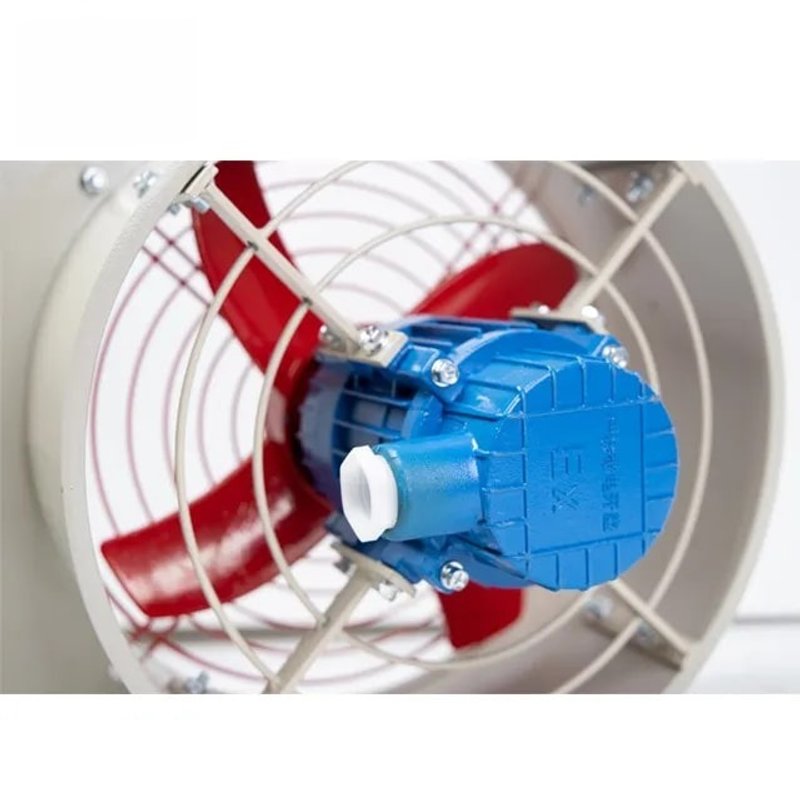

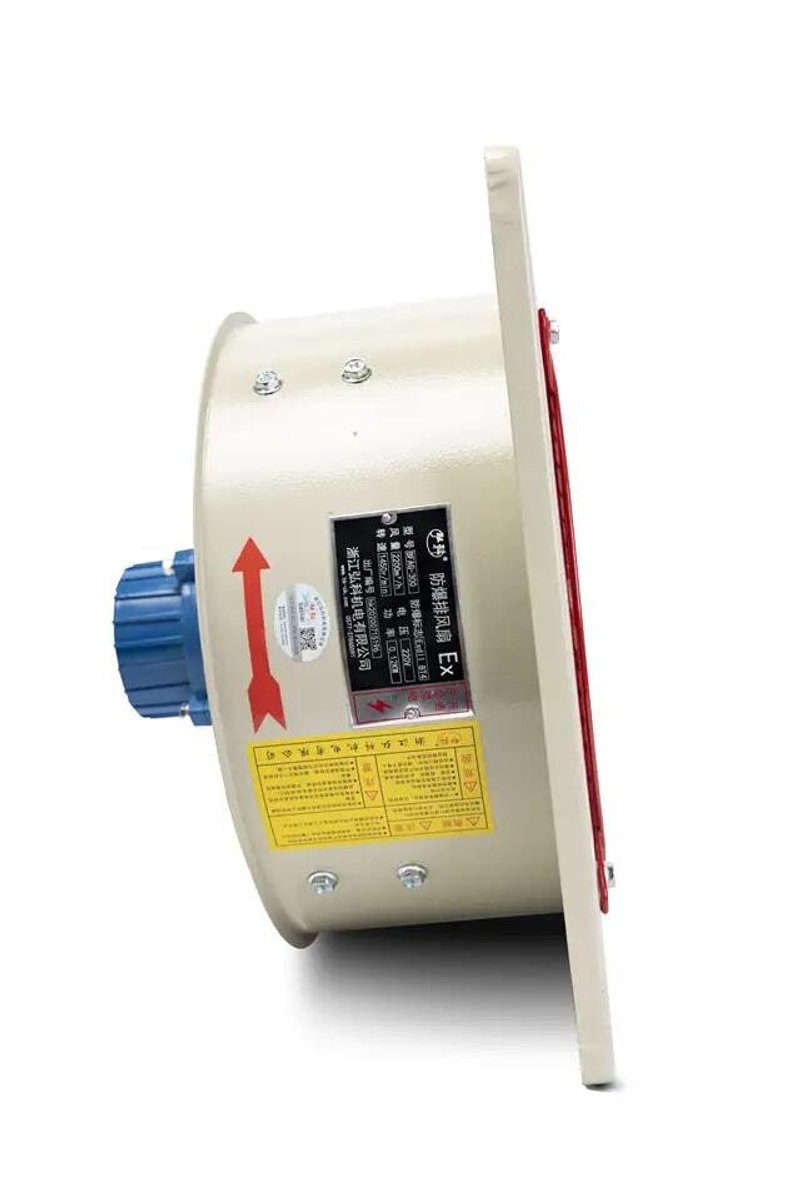

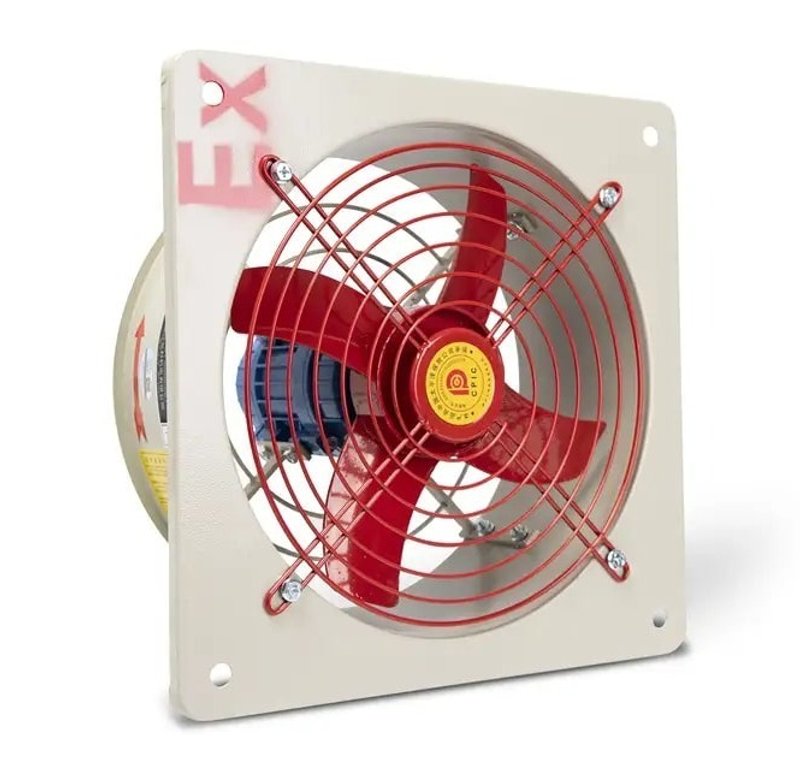

Взрывозащищенный вытяжной вентилятор: серия YWF-Ex с настенной панелью.
Взрывозащищенный знак ExdIIBT4 — Класс IIb, группа T4.
Вентиляторы серии YWF-Ex могут изготавливаться из разнородных, тугоплавких материалов, а также во взрывозащитном исполнении с маркировкой взрывозащиты Ex с соответствующими подтверждающими сертификатами. Вентиляторы предназначены для перемещения больших объемов воздуха. Используются в помещениях производственного, общественного, административного типа, а также для охлаждения взрывоопасных зон.
Изготавливаются в 4 модификациях:
1. YWF-Ex взрывозащищенный вытяжной вентилятор с настенной панелью
2. YWF-Ex взрывозащищенный вытяжной вентилятор фланцевый
3. СF-Ex взрывозащищенный потолочный вентилятор
4. FWF-Ex взрывозащищенный напольно-настенный вентилятор
Преимущества: надежные взрывозащищенные характеристики, большой поток воздуха, низкий уровень шума и низкое энергопотребление.
Вентиляторы могут работать надежно при следующих условиях:
Температура окружающей среды: -30 оС ~ + 40 оС
Относительная влажность окружающего воздуха: не более 95% (при 25 оС)
| Модель |
Диаметр (мм) |
Напряжение (В) |
Мощность (Вт) |
Скорость (об/мин) |
Объем воздуха (м³/ч) |
Вес (кг) |
Класс защиты |
| YWF-Ex-300S-B |
300 |
220/380 |
120 |
1450 |
2200 |
9 |
IP 55 |
| YWF-Ex-400S-B |
400 |
220/380 |
180 |
1450 |
2400 |
9 |
IP 55 |
| YWF-Ex-500S-B |
500 |
220/380 |
370 |
1450 |
4900 |
14 |
IP 55 |
| YWF-Ex-600S-B |
600 |
220/380 |
550 |
1450 |
9500 |
16 |
IP 55 |
| Модель |
A |
B |
C |
D |
Монтаж. отверстия |
| YWF-Ex-300S-B |
370 |
320 |
250 |
150 |
4 — ø 13 |
| YWF-Ex-400S-B |
470 |
420 |
250 |
150 |
4 — ø 13 |
| YWF-Ex-500S-B |
570 |
520 |
280 |
210 |
4 — ø 13 |
| YWF-Ex-600S-B |
670 |
607 |
280 |
210 |
4 — ø 13 |
