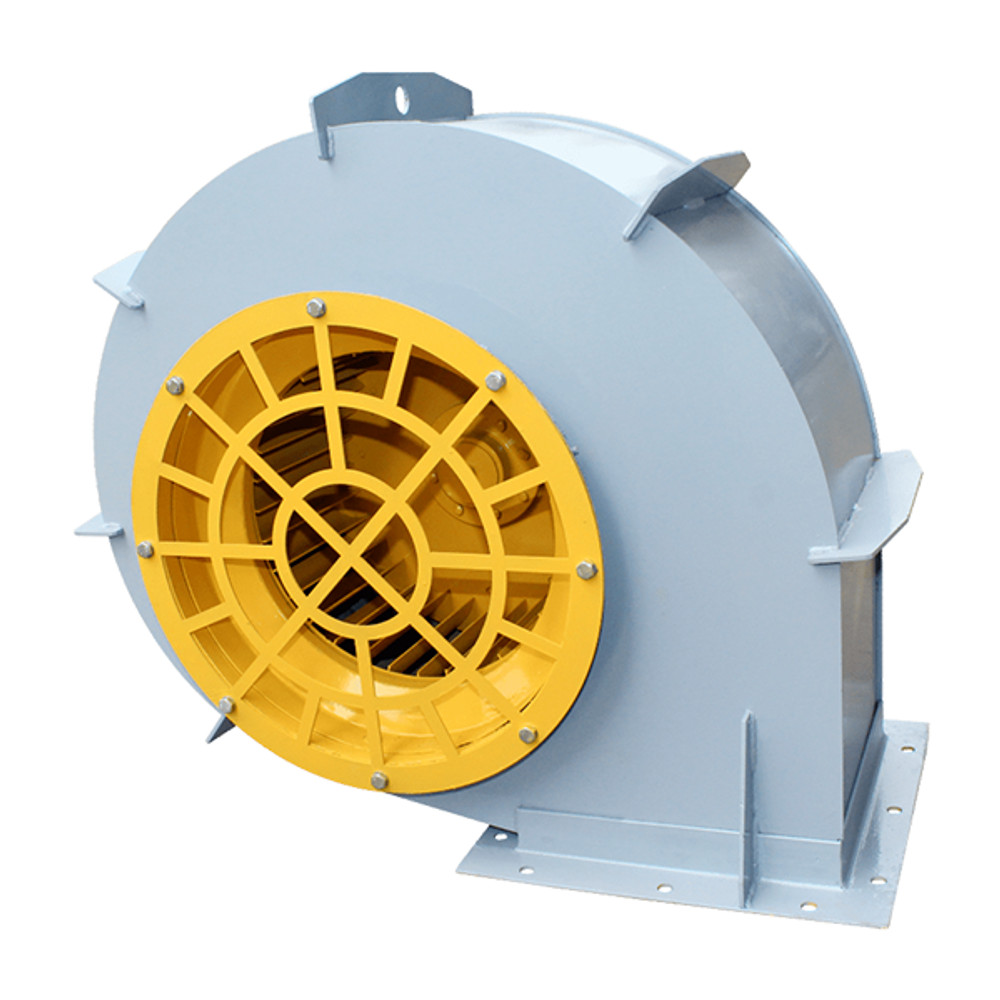

Вентилятор центробежный ВДПЭ-4 электродвигатель 7.5 кВт, исполнение 1, 1500 об/мин

Общие сведения:

• среднего давления;
• конструктивное исполнение 1 по ГОСТ 5976-90;
• одностороннего всасывания;
• количество лопаток - 32;
• направление вращения - правое и левое.

Назначение

• служит для обдува с целью охлаждения электродвигателя постоянного тока типа ДПЭ мощностью 350 кВт, предназначенного для привода механизмов на экскаваторах ЭКГ-10, ЭКГ-8ИМ.

Условия эксплуатации

• Вентиляторы эксплуатируются в условиях умеренного (У) климата второй и третьей категории размещения по ГОСТ 15150. При обеспечении защиты двигателя от атмосферных воздействий допускается использование вентиляторов в условиях умеренного климата первой категории размещения;
• Температура окружающей среды от -40 до +40 °С;
• Температура среды, перемещаемой вентиляторами, до 80°С;
• Допускается комплектация двигателями других серий, соответствующих по мощности, частоте вращения и напряжению. Допускается комплектация двигателями большей мощности при той же частоте вращения колеса, аэродинамические характеристики при этом не меняются.

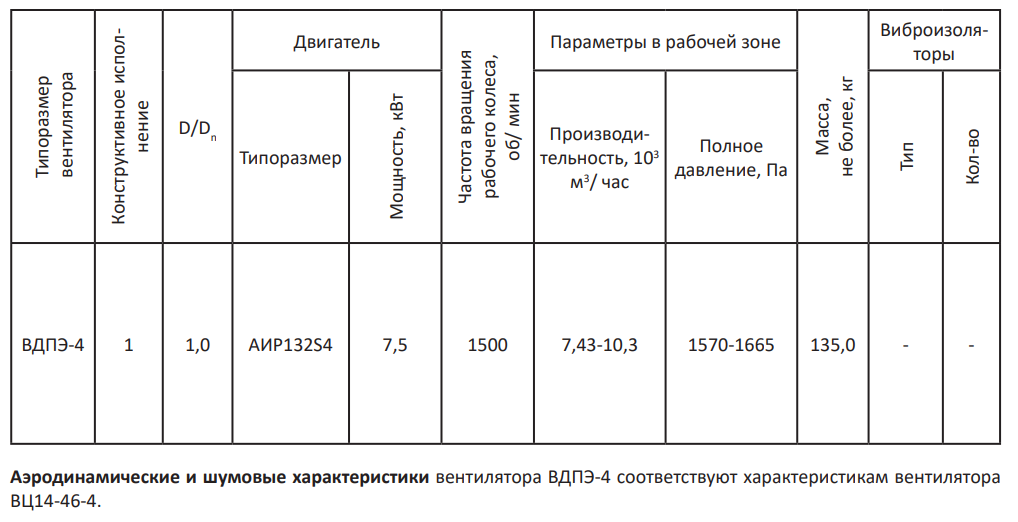

Технические характеристики

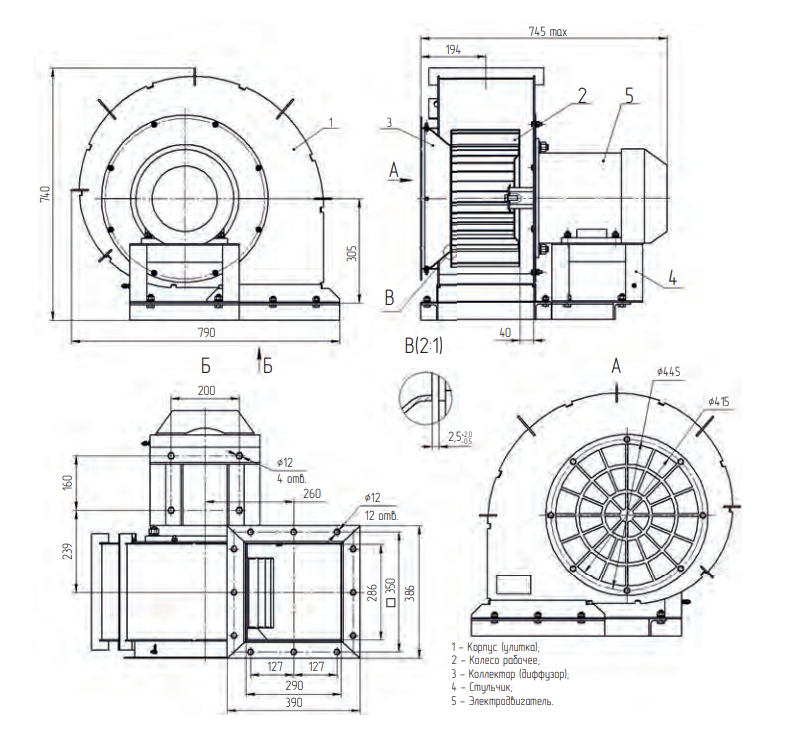

Габаритно-присоединительные размеры (чертеж)
