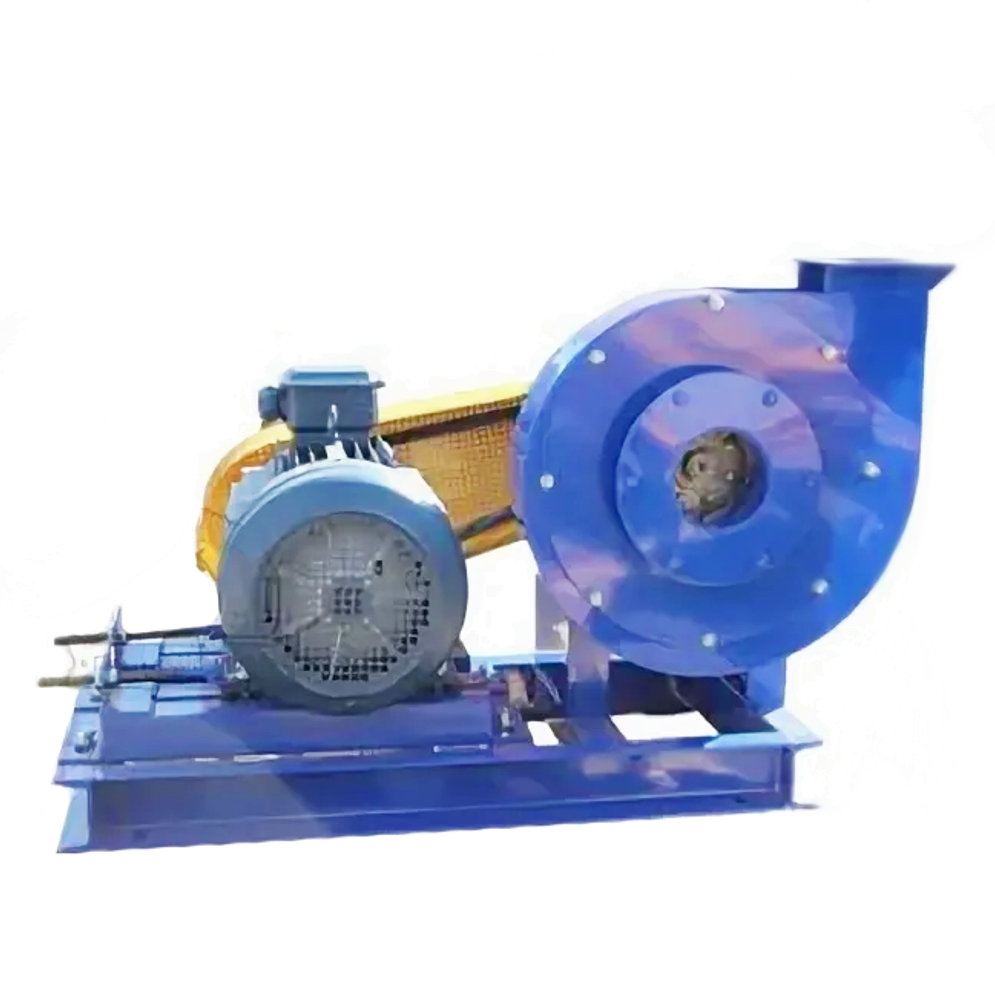

Вентилятор центробежный АВД-3,5 электродвигатель 11 кВт, исполнение 5, 5500 об/мин

Общие сведения:

• среднего давления;
• конструктивное исполнение 5 по ГОСТ 5976-90;
• одностороннего всасывания;
• количество лопаток – 12;
• направление вращения - правое и левое.

Назначение

•  предназначены для перемещения невзрывоопасных и неагрессивных газовоздушных смесей (воздух) в системах вентиляции и воздушного отопления производственных, общественных и жилых зданий, в технологических процессах.

Условия эксплуатации

• Вентиляторы эксплуатируются в условиях умеренного (У) климата второй и третьей категории размещения по ГОСТ 15150. При обеспечении защиты двигателя от атмосферных воздействий допускается использование вентиляторов в условиях умеренного климата первой категории размещения;
• Температура окружающей среды от -40 до +40 °С;
• Температура среды, перемещаемой вентиляторами, до 80°С;
• Допускается комплектация двигателями других серий, соответствующих по мощности, частоте вращения и напряжению. Допускается комплектация двигателями большей мощности при той же частоте вращения колеса, аэродинамические характеристики при этом не меняются.

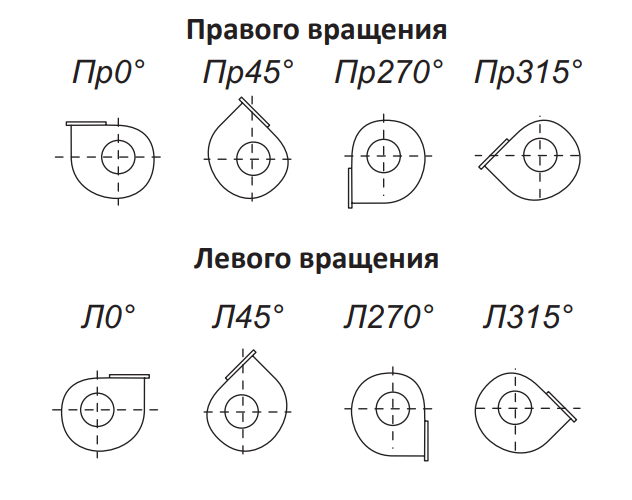

Положения корпуса вентилятора

Технические характеристики

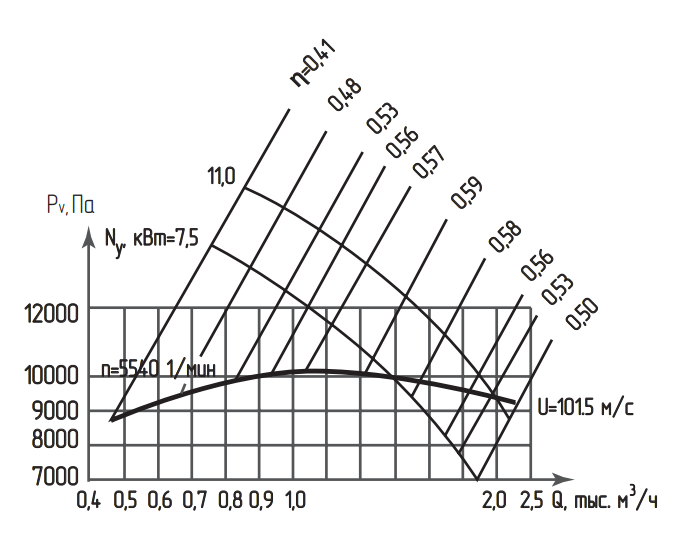

Аэродинамические характеристики

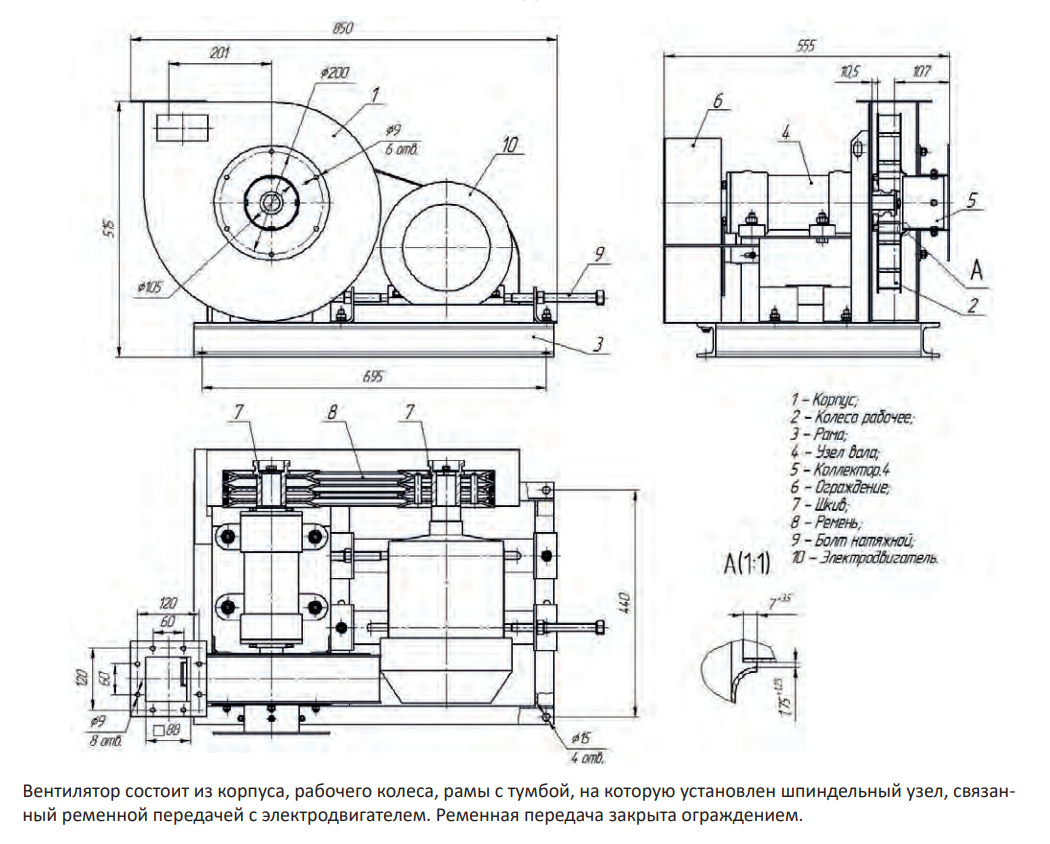

Габаритно-присоединительные размеры (чертеж)
