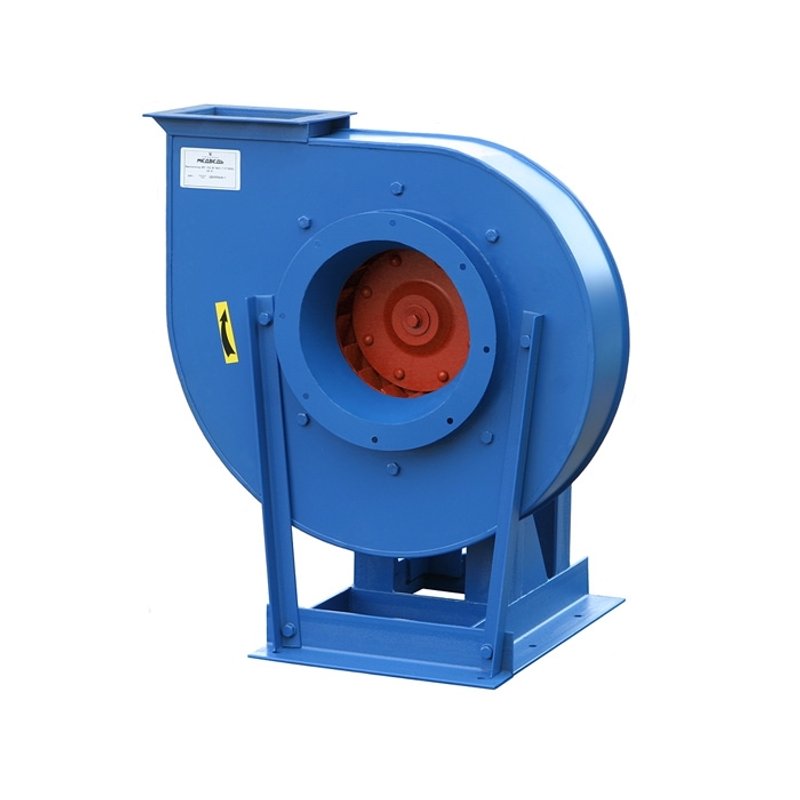

Вентилятор радиальный высокого давления ВЦ-8-23-7 электродвигатель 45 кВт, исполнение 1, 3000 об/мин

Общие сведения:

• высокого давления;
• конструктивное исполнение 1 по ГОСТ 5976-90;
• одностороннего всасывания;
• корпус спиральный поворотный;
• вперед загнутые лопатки;
• количество лопаток - 12;
• направление вращения - правое и левое.

Назначение

• для перемещения невзрывоопасных и неагрессивных газовоздушных смесей (далее - воздух) в системах кондиционирования воздуха, системах вентиляции и воздушного отопления производственных, общественных и жилых зданий, а также для других санитарно-технических и производственных целей.

Варианты изготовления

• из углеродистой стали;
• из коррозионно-стойкой стали (К1).

Условия эксплуатации

• Вентиляторы эксплуатируются в условиях умеренного (У) климата второй и третьей категории размещения по ГОСТ 15150. При обеспечении защиты двигателя от атмосферных воздействий допускается использование вентиляторов в условиях умеренного климата первой категории размещения;
• Температура окружающей среды от -40 до +40 °С;
• Относительная влажность воздуха — 80°С;
• Вентиляторы используются для перемещения воздуха и других газовых смесей не выше 80°С, не вызывающих ускоренной коррозии материалов проточной части вентилятора, с содержанием пыли и твердых примесей не более 100 мг/м3
   и не содержащих липких веществ и волокнистых материалов.
• Вентилятор устанавливается за пределами помещений длительного пребывания людей;
•  Электропитание двигателя вентилятора должно осуществляться через устройство плавного пуска;
• К всасывающему патрубку вентилятора должен быть подсоединен направляющий аппарат либо другое дроссельное устройство (заслонка, клапан и т.п.) обеспечивающее плавную от нуля до максимума подачу воздуха в вентилятор.
• Допускается комплектация двигателями других серий, соответствующих по мощности, частоте вращения и напряжению. Допускается комплектация двигателями большей мощности при той же частоте вращения колеса, аэродинамические характеристики при этом не меняются.

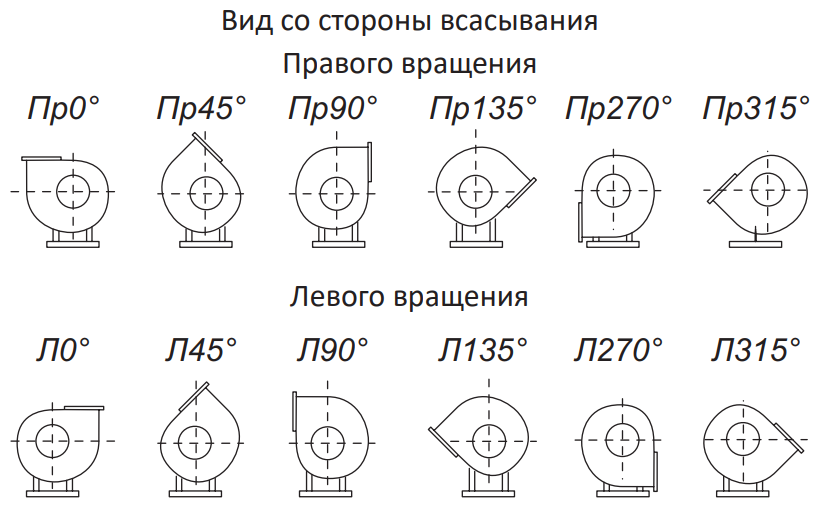

Положения корпуса вентилятора

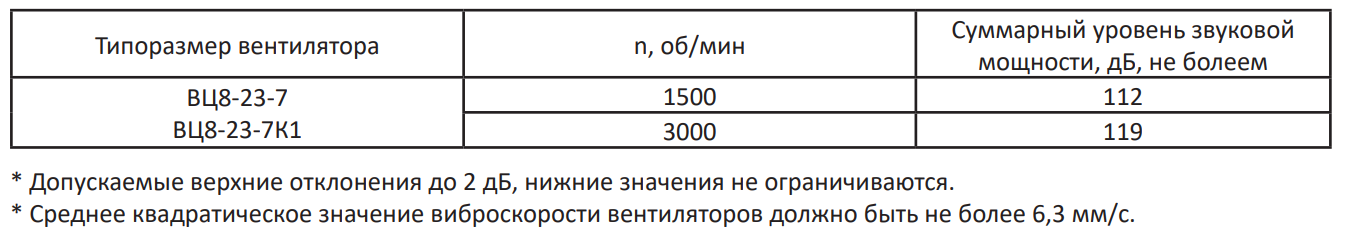

Акустические характеристики

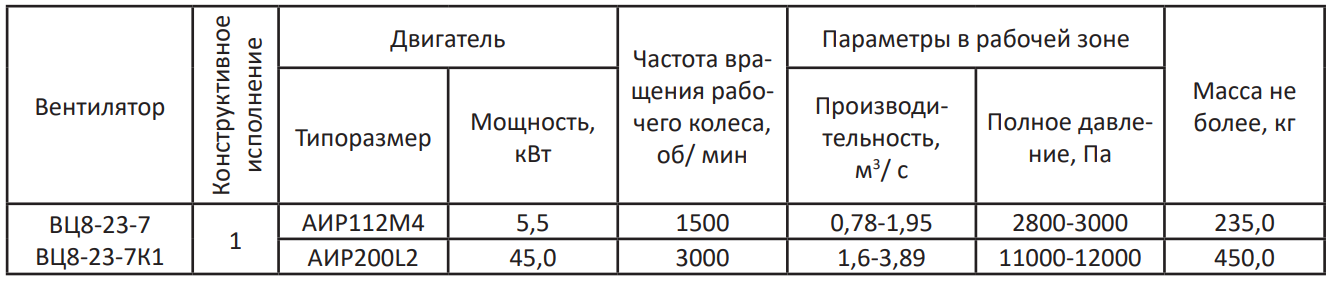

Технические характеристики

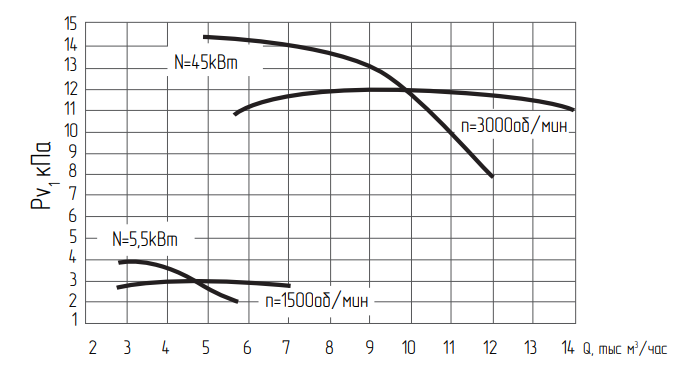

Аэродинамические характеристики

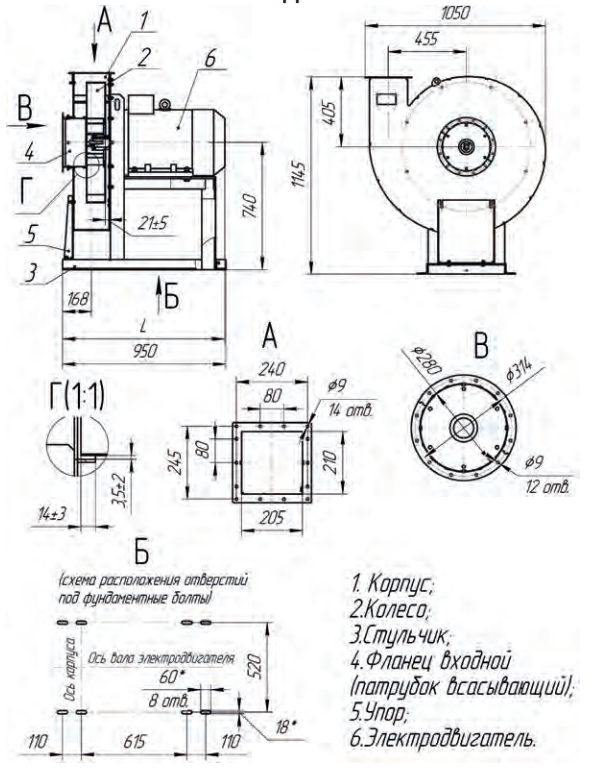

Габаритно-присоединительные размеры (чертеж)
