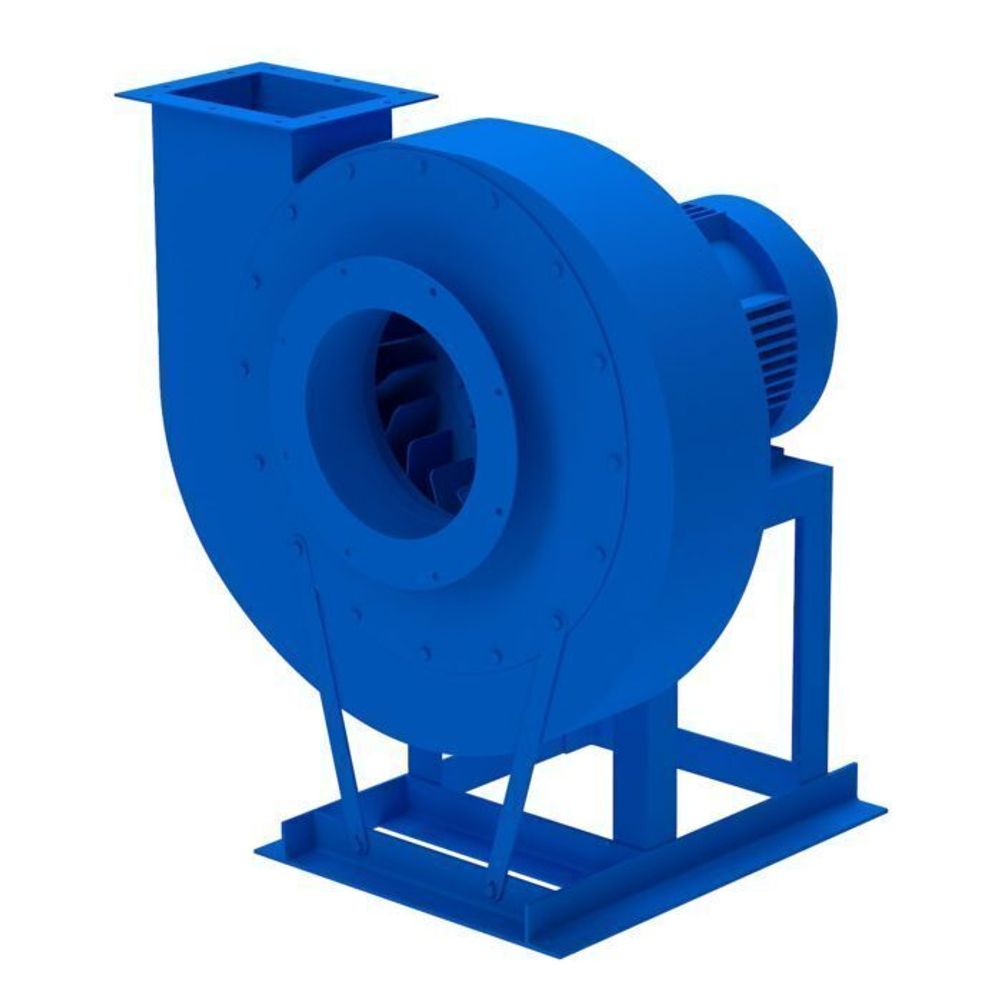

Вентилятор радиальный высокого давления ВР 132-30-5 электродвигатель 1,1 кВт, исполнение 5, 1500 об/мин

Общие сведения:

• высокого давления
• конструктивное исполнение 5 и 1 по ГОСТ 5976-90
• одностороннего всасывания
• корпус спиральный поворотный
• назад загнутые лопатки
• количество лопаток - 16
• правое и левое вращение

Назначение

• стационарные системы вентиляции, кондиционирования, воздушного отопления
• для других санитарно-технических целей

Варианты изготовления

• из углеродистой стали
• из коррозионно-стойкой стали
• возможно изготовление в теплостойком и взрывозащищенном исполнениях

Условия эксплуатации

• температура окружающей среды от -40 до +40 °С
• умеренный климат У2 и У3 размещения по ГОСТ 15150. При обеспечении защиты двигателя от атмосферных воздействий допускается использование вентиляторов в условиях умеренного климата первой категории размещения
• температура среды, перемещаемой вентиляторами, до 80°С
• Вентиляторы используются для перемещения воздуха и других газовых смесей не вызывающих ускоренной коррозии материалов проточной части вентилятора, с содержанием пыли и твердых примесей не более 100 мг/м3 и не содержащих липких веществ и волокнистых материалов
• вентилятор устанавливается за пределами помещений длительного пребывания людей
• электропитание двигателя вентилятора должно осуществляться через устройство плавного пуска
• к всасывающему патрубку вентилятора должен быть подсоединен направляющий аппарат либо другое дроссельное устройство (заслонка, клапан и т.п.) обеспечивающее плавную от нуля до максимума подачу воздуха в вентилятор
• допускается комплектация двигателями других серий, соответствующих по мощности, частоте вращения и напряжению. Допускается комплектация двигателями большей мощности при той же частоте вращения колеса, аэродинамические характеристики при этом не меняются.

Положения корпуса вентилятора

Акустические характеристики

Технические характеристики

Габаритно-присоединительные размеры (чертеж)

Исполнение 1

Исполнение 5

Аэродинамические характеристики
