Вентилятор радиальный ВЦ 4-70-16 электродвигатель 22 кВт, исполнение 5, 450 об/мин

Общие сведения:

• низкого и среднего давления;
• конструктивное исполнение 5 по ГОСТ 5976-90;
• одностороннего всасывания;
• корпус спиральный неповоротный;
• назад загнутые лопатки на ВЦ4-70, объемные лопатки на ВЦ4-76;
• количество лопаток - 12;
• направление вращения - правое и левое.

Назначение

• стационарные системы вентиляции, кондиционирования, воздушного отопления;
• технологические установки различного назначения;
• для других санитарно-технических целей.

Варианты изготовления

• из углеродистой стали;
• из коррозионно-стойкой стали (К1).

Условия эксплуатации

• Вентиляторы эксплуатируются в условиях умеренного (У) климата второй и третьей категории размещения по ГОСТ 15150. При обеспечении защиты двигателя от атмосферных воздействий допускается использование вентиляторов в условиях умеренного климата первой категории размещения;
• Температура окружающей среды от -40 до +40 °С;
• Температура среды, перемещаемой вентиляторами, до 80°С;
• Допускается комплектация двигателями других серий, соответствующих по мощности, частоте вращения и напряжению. Допускается комплектация двигателями большей мощности при той же частоте вращения колеса, аэродинамические характеристики при этом не меняются.

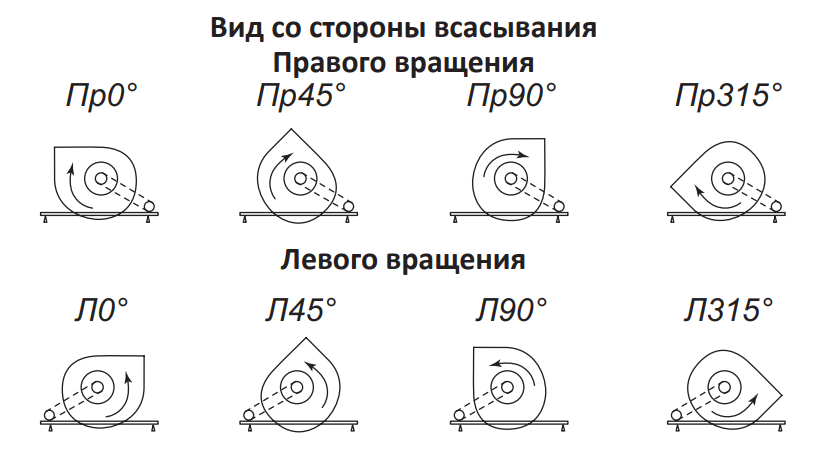

Положения корпуса вентилятора

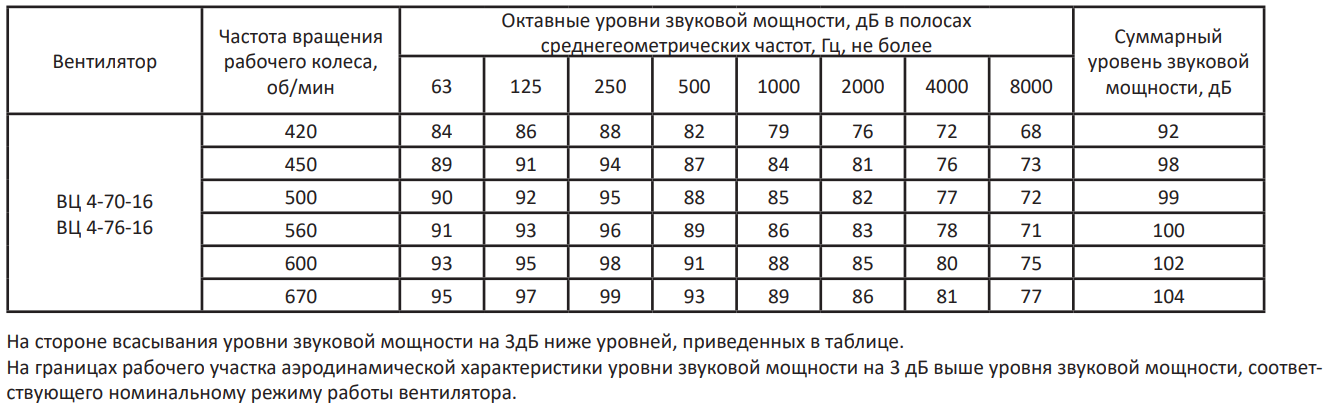

Акустические характеристики

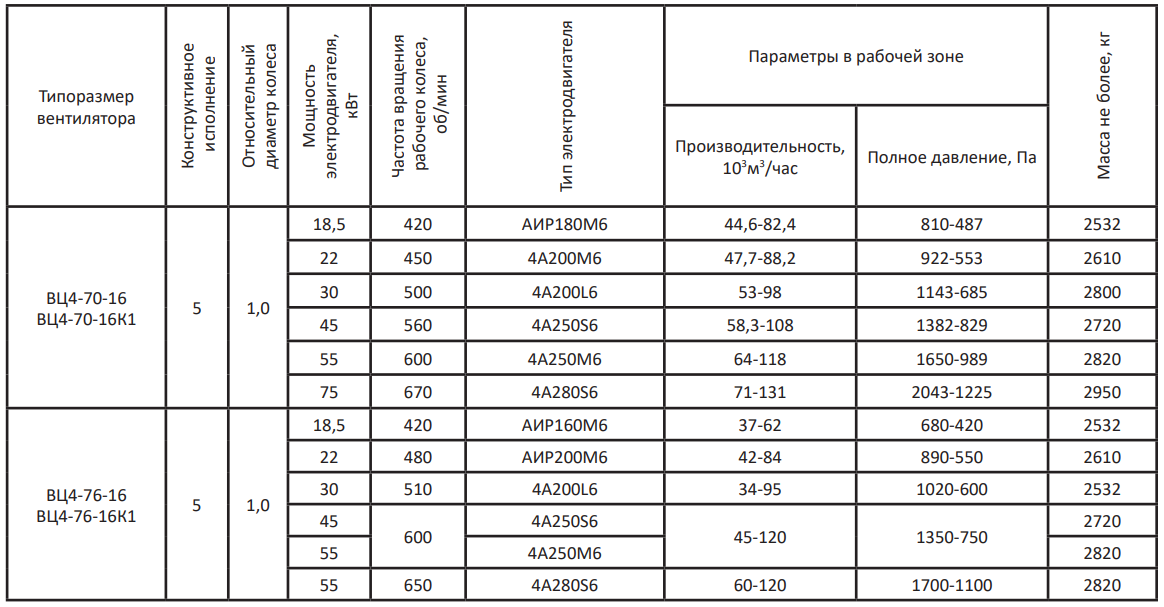

Технические характеристики

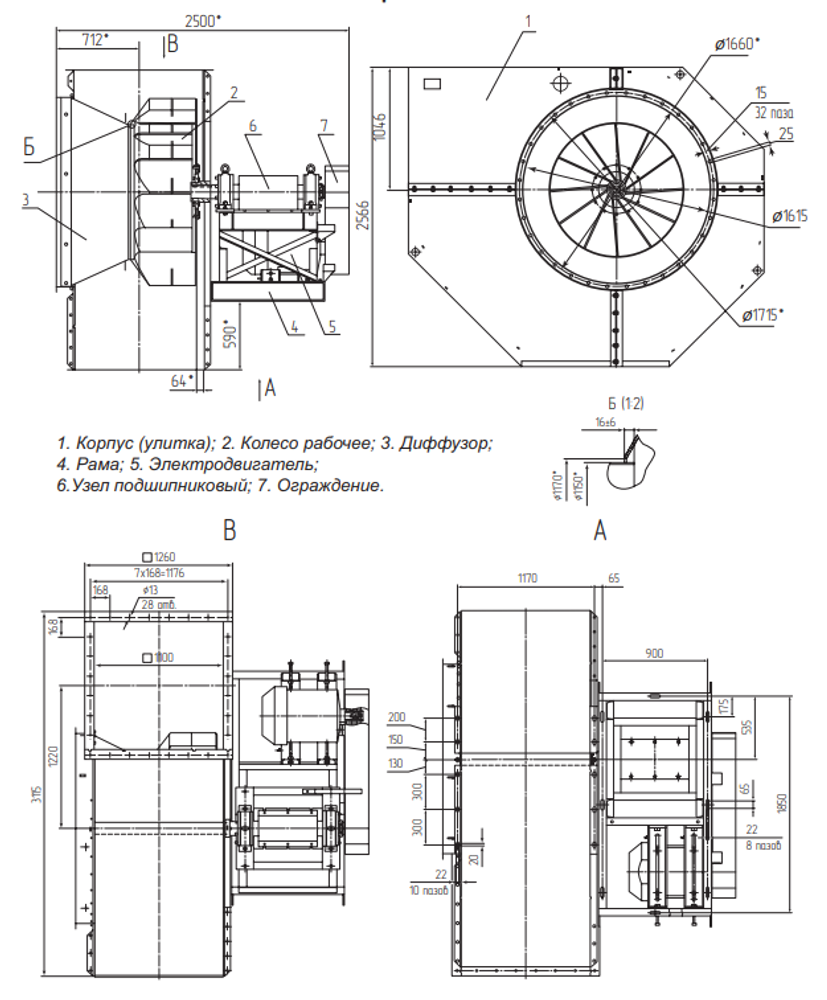

Габаритно-присоединительные размеры (чертеж)
