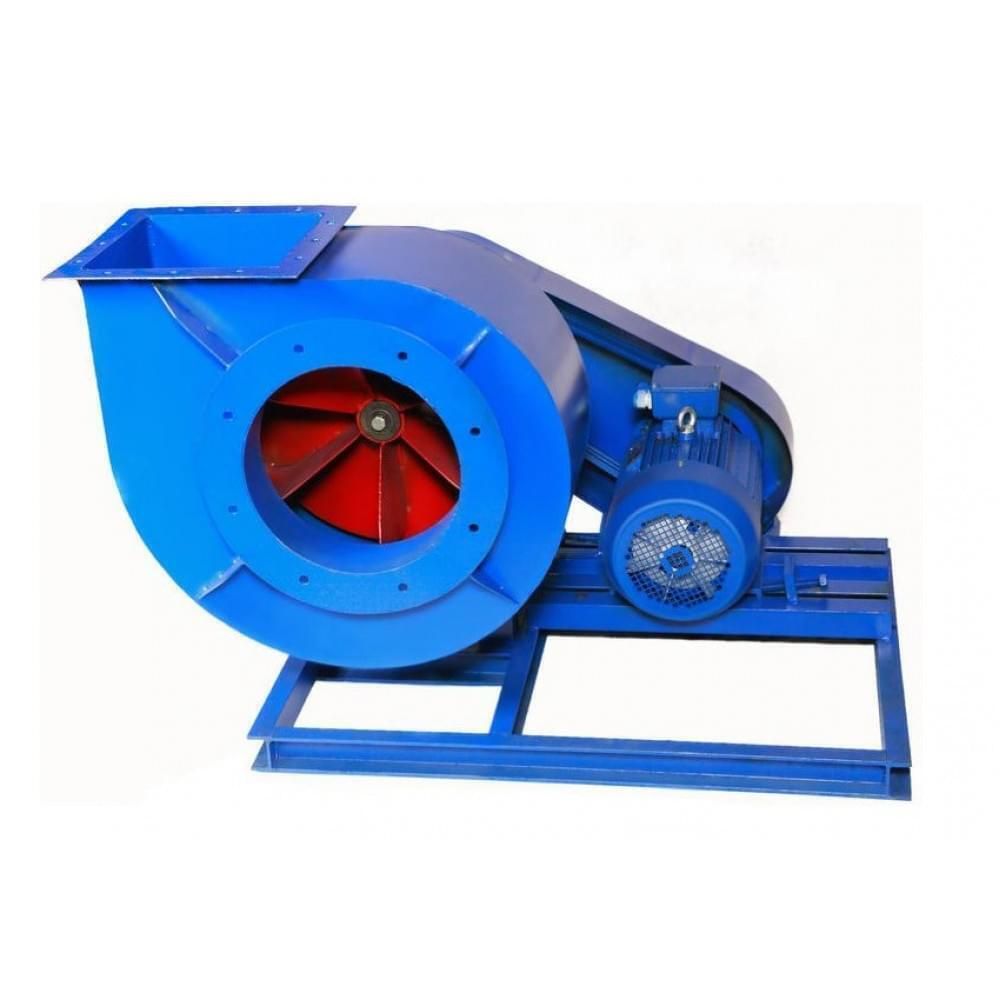

Общие сведения:
— среднего давления;
— конструктивное исполнение 5 по ГОСТ 5976-90;
— одностороннего всасывания;
— корпус спиральный поворотный;
— вперед загнутые лопатки;
— количество лопаток – 32;
— направление вращения – правое и левое.
Назначение:
— стационарные системы вентиляции, кондиционирования, воздушного отопления;
— технологические установки различного назначения;
— для других санитарно-технических целей.
Варианты изготовления:
ТУ 4861-064-02962743-2010 (общего назначения и коррозионно-стойкие):
— из углеродистой стали;
— из коррозионно-стойкой стали (К1).
Условия эксплуатации:
— Вентиляторы эксплуатируются в условиях умеренного (У) климата второй и третьей категории размещения по ГОСТ 15150. При обеспечении защиты двигателя от атмосферных воздействий допускается использование вентиляторов в условиях умеренного климата первой категории размещения.
— Температура окружающей среды от минус 40°C до 40°C;
— Температура среды, перемещаемой вентиляторами, до 80°C;
— Работа вентилятора без дросселирующей заслонки запрещается, во избежание перегрева электродвигателя;
— Допускается комплектация двигателями других серий, соответствующих по мощности, частоте вращения и напряжению. Допускается комплектация двигателями большей мощности при той же частоте вращения колеса, аэродинамические характеристики при этом не меняются.
Положения корпуса вентилятора:
Акустические характеристики:
Технические характеристики
Габаритно-присоединительные размеры (чертеж)
.
