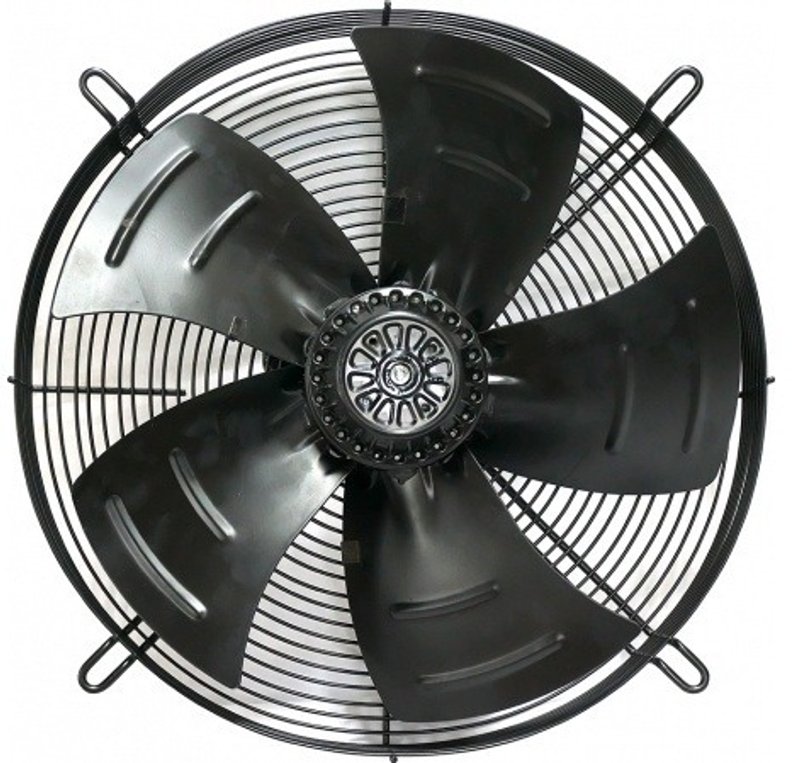

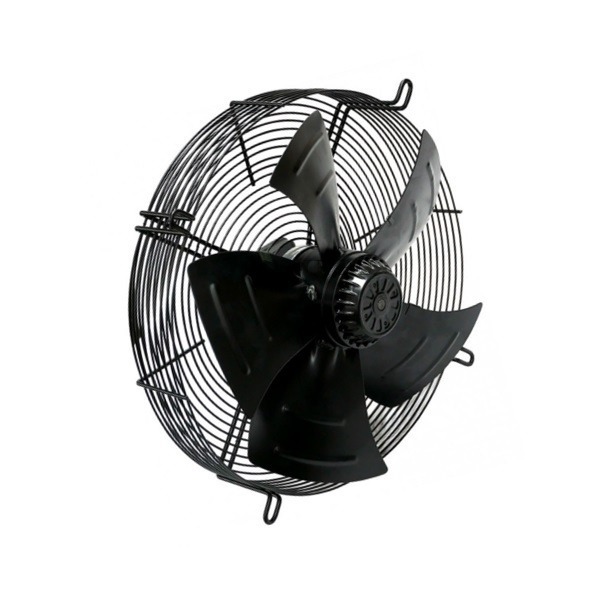

Габаритные размеры
|
Модель |
D |
A |
C |
E |
L |
|
YWF-200 (Z) |
195 |
220 |
132 |
250 |
50 |
|
YWF-250 (Z) |
250 |
282 |
158 |
320 |
75 |
|
YWF-300 (Z) |
295 |
330 |
105 |
370 |
80 |
|
YWF-350 (Z) |
360 |
390 |
110 |
420 |
80 |
|
YWF-400 (Z) |
400 |
440 |
130 |
480 |
90 |
|
YWF-450 (Z) |
440 |
500 |
140 |
525 |
90 |
|
YWF-500 (Z) |
499 |
525 |
206 |
567 |
90 |
|
YWF-550 (Z) |
553 |
575 |
214 |
624 |
100 |
|
YWF-630 (Z) |
610 |
670 |
160 |
750 |
100 |
|
YWF-710 (Z) |
703 |
765 |
272 |
841 |
211 |
|
YWF-800 (Z) |
786 |
900 |
191 |
1028 |
226 |
|
YWF-910 (Z) |
903 |
1047 |
208 |
1120 |
221 |
Технические характеристики всех моделей
|
Модель |
Напряжение/ частота, В/50Гц |
Число фаз |
Потребляемая мощность, кВт |
Ток, А |
Частота вращения, об/мин |
Масса, кг |
Уровень звукового давления, дБа |
Расход воздуха, м3/ч |
|
YWF-2Е-200 (Z) |
220 |
1 |
0,08 |
0,35 |
2700 |
1,9 |
60 |
870 |
|
YWF-4Е-200 (Z) |
220 |
1 |
0,029 |
0,12 |
1460 |
1,9 |
48 |
490 |
|
YWF-2Е-250 (Z) |
220 |
1 |
0,18 |
0,78 |
2500 |
3,0 |
68 |
1800 |
|
YWF-4D-250 (Z) |
380 |
3 |
0,06 |
0,13 |
1350 |
2,7 |
50 |
1000 |
|
YWF-4Е-250 (Z) |
220 |
1 |
0,05 |
0,22 |
1380 |
2,5 |
50 |
1000 |
|
YWF-2D-300 (Z) |
380 |
3 |
0,25 |
0,45 |
2500 |
4,7 |
72 |
3000 |
|
YWF-2Е-300 (Z) |
220 |
1 |
0,25 |
1,1 |
2530 |
4,7 |
70 |
3000 |
|
YWF-4D-300 (Z) |
380 |
3 |
0,095 |
0,26 |
1400 |
4 |
55 |
1950 |
|
YWF-4Е-300 (Z) |
220 |
1 |
0,09 |
0,38 |
1370 |
3,2 |
55 |
1900 |
|
YWF-4D-350 (Z) |
380 |
3 |
0,145 |
0,37 |
1390 |
4,7 |
63 |
3110 |
|
YWF-4Е-350 (Z) |
220 |
1 |
0,138 |
0,68 |
1370 |
4,7 |
62 |
2980 |
|
YWF-6D-350 (Z) |
380 |
3 |
0,09 |
0,29 |
940 |
4,7 |
53 |
2100 |
|
YWF-6Е-350 (Z) |
220 |
1 |
0,08 |
0,4 |
930 |
4,7 |
53 |
2100 |
|
YWF-4D-400 (Z) |
380 |
3 |
0,19 |
0,48 |
1380 |
6,1 |
67 |
3700 |
|
YWF-4Е-400 (Z) |
220 |
1 |
0,18 |
0,81 |
1350 |
6,1 |
67 |
3700 |
|
YWF-6D-400 (Z) |
380 |
3 |
0,115 |
0,36 |
900 |
6,1 |
60 |
2800 |
|
YWF-6Е-400 (Z) |
220 |
1 |
0,115 |
0,67 |
940 |
6,1 |
58 |
2800 |
|
YWF-4D-450 (Z) |
380 |
3 |
0,25 |
0,58 |
1400 |
6,9 |
68 |
4820 |
|
YWF-4Е-450 (Z) |
220 |
1 |
0,25 |
1,15 |
1380 |
6,9 |
71 |
4800 |
|
YWF-6D-450 (Z) |
380 |
3 |
0,15 |
0,48 |
930 |
6,9 |
62 |
3100 |
|
YWF-6Е-450 (Z) |
220 |
1 |
0,12 |
0,6 |
950 |
6,9 |
60 |
3100 |
|
YWF-4D-500 (Z) |
380 |
3 |
0,45 |
0,93 |
1320 |
9,5 |
72 |
7000 |
|
YWF-4Е-500 (Z) |
220 |
1 |
0,42 |
1,85 |
1320 |
9,5 |
72 |
6950 |
|
YWF-6D-500 (Z) |
380 |
3 |
0,25 |
0,78 |
920 |
9,5 |
67 |
5130 |
|
YWF-6Е-500 (Z) |
220 |
1 |
0,23 |
1,15 |
920 |
9,5 |
67 |
5200 |
|
YWF-4D-550 (Z) |
380 |
3 |
0,65 |
1,2 |
1300 |
10,5 |
74 |
8500 |
|
YWF-4Е-550 (Z) |
220 |
1 |
0,55 |
2,45 |
1310 |
10,5 |
74 |
8500 |
|
YWF-6D-550 (Z) |
380 |
3 |
0,33 |
0,87 |
900 |
10,5 |
67 |
7100 |
|
YWF-6Е-550 (Z) |
220 |
1 |
0,33 |
1,68 |
910 |
10,5 |
67 |
7100 |
|
YWF-4D-630 (Z) |
380 |
3 |
0,86 |
1,95 |
1365 |
15,0 |
81 |
13000 |
|
YWF-4Е-630 (Z) |
220 |
1 |
0,81 |
3,5 |
1315 |
15,0 |
78 |
12500 |
|
YWF-6D-630 (Z) |
380 |
3 |
0,55 |
1,57 |
920 |
15,0 |
75 |
9580 |
|
YWF-6Е-630 (Z) |
220 |
1 |
0,50 |
2,2 |
930 |
15,0 |
75 |
9600 |
|
YWF-6D-710* (Z) |
380 |
3 |
∆ 1,1 |
2,35 |
900 |
29,0 |
80 |
15800 |
|
Y 0,7 |
1,2 |
760 |
13500 |
|||||
|
YWF-6D-800* (Z) |
380 |
3 |
∆ 1,65 |
3,65 |
880 |
31,0 |
20800 |
|
|
Y 1,05 |
1,94 |
700 |
42,0 |
16900 |
||||
|
YWF-6D-910* (Z) |
380 |
3 |
∆ 2,45 |
4,7 |
870 |
38,0 |
25500 |
|
|
Y 1,55 |
2,6 |
670 |
54,0 |
21000 |
Аэродинамические характеристики
* Δ – подключение треугольником; Y – подключение звездой
Электрическая схема подключения к вентилятору на 220В
Электрическая схема подключения к вентилятору на 380В
- L1, L2, L3 — питание 3Ф, 380В
- ТК — термозащита (биметалл)
- РЕ — заземление
Пример обозначения:
Вентилятор осевой YWF-4Е-250-B
- где: YWF – серия осевого вентилятора;
- 4 – число полюсов электродвигателя;
- Е – комплектация однофазным двигателем;
- (D — комплектация трехфазным электродвигателем);
- 250 – типоразмер вентилятора (по диаметру рабочего колеса);
- B — нагнетание (S — всасывание).
