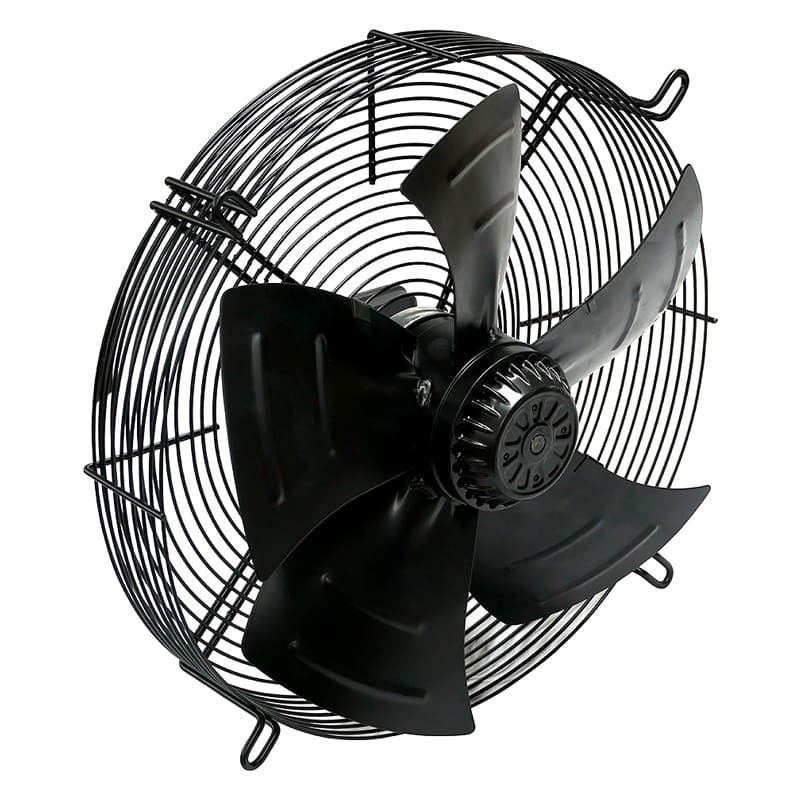

YWF(K)6D-910-Z: осевой вентилятор 380 В с двумя скоростями
YWF(K)6D-910-Z — самый большой осевой вентилятор Ровен в каталоге: колесо 910 мм и до 25 500 м³/ч. Двигатель на 380 В допускает две схемы — «треугольник» и «звезду», это две скорости одного вентилятора, а не разные модели. Поток — на всасывание, исполнение с защитной решёткой.

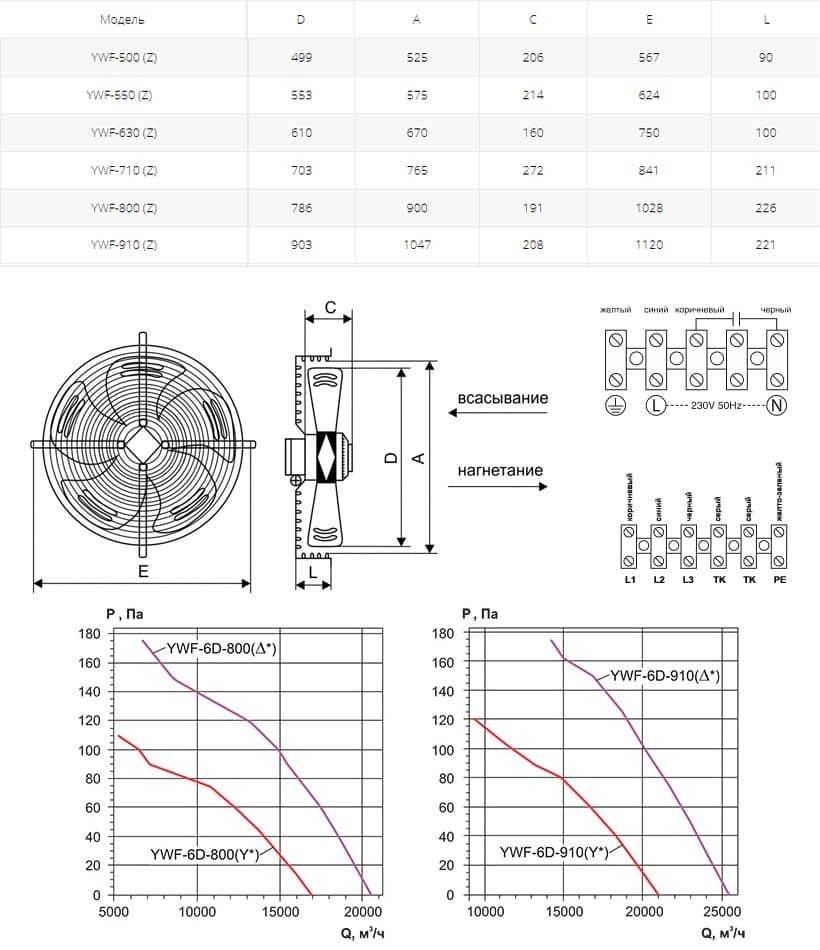

Характеристики по схемам подключения
| Схема | Вт | А | Об/мин | дБ(А) | м³/ч |
|---|---|---|---|---|---|
| Треугольник (∆) | 2 450 | 4,7 | 870 | 82 | 25 500 |
| Звезда (Y) | 1 550 | 2,6 | 670 | 75 | 21 000 |
Переход с «треугольника» на «звезду» снижает обороты с 870 до 670 об/мин. Вентилятор теряет 18 % расхода, но экономит 37 % электроэнергии и звучит на 7 дБ(А) тише — для ночного режима и межсезонья это выгодный обмен.
Схема звезда — треугольник на контакторах дешевле частотного преобразователя и даёт две ступени расхода. При работе на «звезде» в две смены круглый год разница в счёте за электричество — около 29 950 ₽ (3 744 кВт·ч при 8 ₽ за кВт·ч). Схему собирает электрик по паспорту и маркировке клеммника.
На какой объём хватит
Возьмём медленный режим и запас на сопротивление сети — около 15 750 м³/ч. Этого хватает на:
| Обменов в час | Объём | Площадь при высоте 6 м | Пример |
|---|---|---|---|
| 2 | 7 880 м³ | 1 312 м² | большой склад, ангар |
| 4 | 3 940 м³ | 656 м² | производственный цех, коровник |
| 6 | 2 620 м³ | 438 м² | цех с тепловыделением, теплица |
Такой расход нужен ангарам, большим складам, коровникам и теплицам, а также сухим охладителям большой мощности. Для похожих задач на сайте есть вытяжной ACF-1000 с жалюзи на 25 000 м³/ч; вся линейка — в разделе осевых вентиляторов.
Защита двигателя
Паспорт требует пускозащитную аппаратуру с отключением по току и при обрыве фазы. Диапазон уставки — 4–6,3 А для «треугольника» (4,7 А) и 2,5–4 А для «звезды» (2,6 А); если режимы переключаются, защиту настраивают на каждый.
Ресурс двигателя — не меньше 40 000 часов, вентилятор изготовлен по ГОСТ 11442-90. Монтировать вентилятор можно в любом положении — горизонтально, вертикально или под углом.
Стоимость — по запросу. Позвоните или напишите: уточним цену, срок поставки и поможем подобрать автоматику.
