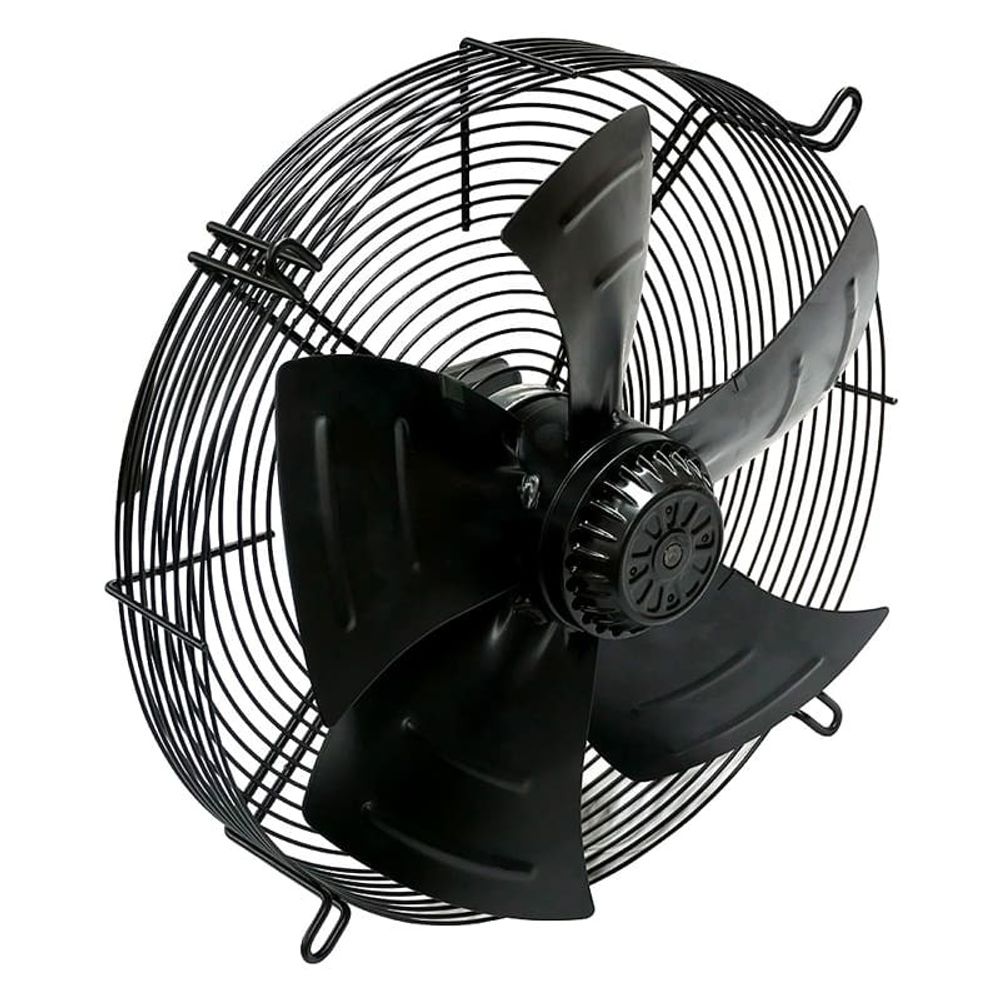

Вентилятор осевой YWF(K)6D-800-Z всасывание

(0)
(0)
Добавить в сравнение В наличии
Характеристики
Мощность, кВт:
1.65
Страна производитель:
Китай
Макс. расход воздуха (м3/ч):
20800
Присоединительный диаметр (мм):
800
Уровень звукового давления (дБ(А)):
80
Класс защиты IP:
IP54
Макс. рабочая температура (°С):
40
Параметры электропитания:
3ф-380В
Мин. рабочая температура (°С):
-25
Вес (кг):
31
Осевой\Центробежный:
Осевой
Частота вращения (об/мин):
880
Ток (А):
3.65
Мин. расход воздуха (м3/ч):
0
Производительность (м3/ч):
20800
Все характеристики
Описание
Осевой вентилятор Ровен YWF(K)6D-800-Z на всасывание, 380 В: «треугольник» — 20 500 м³/ч и 1 650 Вт, «звезда» — 16 900 м³/ч и 1 050 Вт. IP54. Цена — по запросу.
Показать полностью Свернуть
Стоимость товара указана с НДС
Нет в наличии
Описание
Характеристики
Отзывы
Описание

YWF(K)6D-800-Z: осевой вентилятор 380 В с двумя скоростями

YWF(K)6D-800-Z — средний из больших вентиляторов Ровен на 380 В: колесо 800 мм и до 20 500 м³/ч на полной скорости. Шестиполюсный трёхфазный двигатель подключается двумя схемами, и от схемы зависят обороты и расход. Вентилятор при этом один, поэтому в каталоге одна карточка. Исполнение — на всасывание.

Характеристики по схемам подключения

СхемаВтАОб/миндБ(А)м³/ч
Треугольник (∆)1 6503,658808020 500
Звезда (Y)1 0501,947007416 900

Разница между режимами — в напряжении на обмотках. «Треугольник» подаёт на каждую 380 В, «звезда» — около 220 В, поэтому на «звезде» колесо крутится медленнее: 700 об/мин вместо 880. Воздуха становится меньше на 18 %, а мощность падает сильнее — на 36 %, и вентилятор тише на 6 дБ(А).

Две скорости получаются без частотника: достаточно переключателя или пары контакторов. Если половину года работать на «звезде» в две смены, экономия составит около 1 248 кВт·ч, примерно 9 980 ₽. Схему собирает электрик по паспорту и маркировке клеммника.

На какой объём хватит

Считаем от пониженной скорости: на «звезде» за вычетом потерь на решётках и оребрении остаётся примерно 12 680 м³/ч.

Обменов в часОбъёмПлощадь при высоте 6 мПример
26 340 м³1 057 м²большой склад, ангар
43 170 м³528 м²производственный цех, коровник
62 110 м³352 м²цех с тепловыделением, теплица

Типичные задачи — крупные конденсаторы, вытяжка из производственных и животноводческих помещений, проветривание овощехранилищ. Для похожих задач на сайте есть Vilmann SQT-800-6D на 20 200 м³/ч; вся линейка — в разделе осевых вентиляторов.

Защита двигателя

Ток на «треугольнике» — 3,65 А, на «звезде» — 1,94 А. Для полной скорости нужен автомат защиты двигателя на 2,5–4 А, для медленной — на 1,6–2,5 А; защита от обрыва фазы обязательна по паспорту.

Перед пуском паспорт требует проверить сопротивление изоляции — не меньше 10 МОм на обмотку в холодном состоянии. Ресурс двигателя — не меньше 40 000 часов, вентилятор изготовлен по ГОСТ 11442-90.

Цена — по запросу: стоимость и срок поставки менеджер уточнит у поставщика под ваш заказ.

Характеристики
Мощность, кВт
1.65
Страна производитель
Китай
Макс. расход воздуха (м3/ч)
20800
Присоединительный диаметр (мм)
800
Уровень звукового давления (дБ(А))
80
Класс защиты IP
IP54
Макс. рабочая температура (°С)
40
Параметры электропитания
3ф-380В
Мин. рабочая температура (°С)
-25
Вес (кг)
31
Осевой\Центробежный
Осевой
Частота вращения (об/мин)
880
Ток (А)
3.65
Мин. расход воздуха (м3/ч)
0
Производительность (м3/ч)
20800
