YWF(K)6D-710-Z: осевой вентилятор 380 В с двумя скоростями

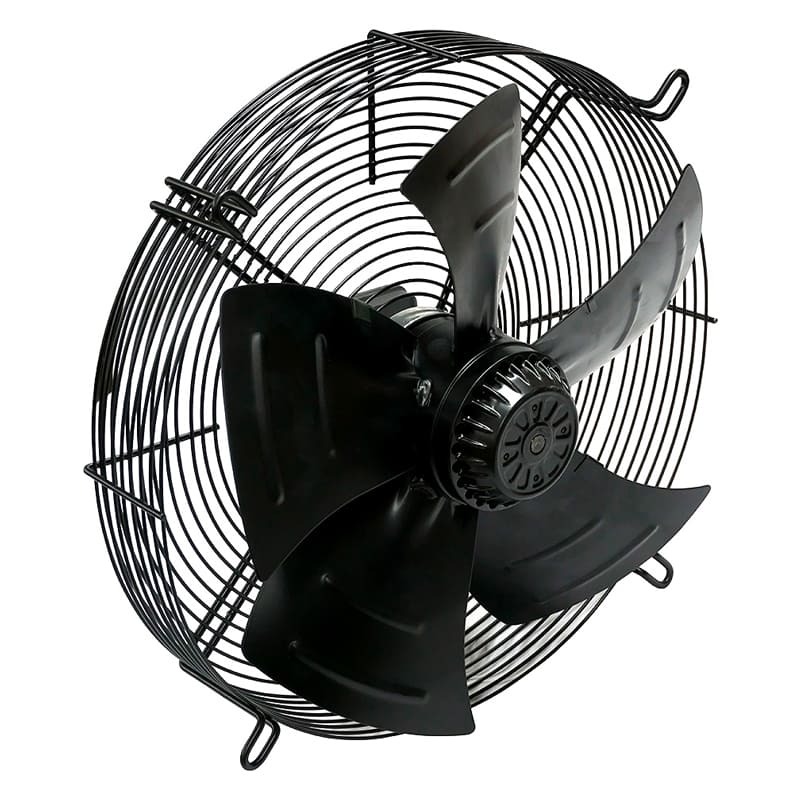

YWF(K)6D-710-Z — самый компактный из трёх больших вентиляторов Ровен с двумя схемами подключения: колесо 710 мм, до 15 800 м³/ч. Двигатель шестиполюсный, трёхфазный, исполнение — на всасывание с защитной решёткой. Его можно подключить «треугольником» или «звездой»: это один и тот же вентилятор, поэтому оба режима собраны в одной карточке.

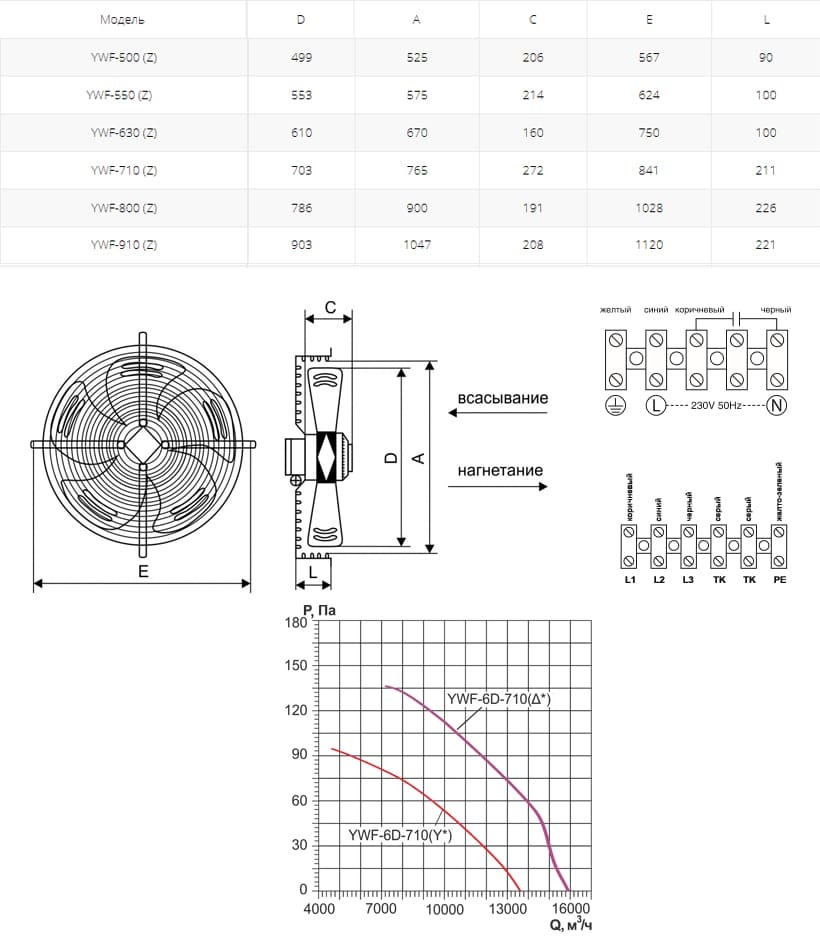

Характеристики по схемам подключения
| Схема | Вт | А | Об/мин | дБ(А) | м³/ч |
|---|---|---|---|---|---|
| Треугольник (∆) | 1 100 | 2,35 | 900 | 79 | 15 800 |
| Звезда (Y) | 700 | 1,2 | 760 | 73 | 13 500 |
На «треугольнике» обмотка получает полные 380 В, и вентилятор выходит на полную скорость. На «звезде» напряжение на обмотке в √3 раза ниже, двигатель под нагрузкой сбавляет обороты: расход меньше на 15 %, потребление — на 36 %, шум — на 6 дБ(А).
Переключение звезда — треугольник на двух контакторах превращает его в двухскоростной вентилятор без частотного преобразователя: полный расход в жару, тихий режим ночью. В две смены «звезда» сэкономит около 1 664 кВт·ч в год — примерно 13 310 ₽ при 8 ₽ за кВт·ч. Схему собирает электрик по паспорту и маркировке клеммника.
На какой объём хватит
Даже на «звезде» с учётом сопротивления решёток и теплообменника вентилятор даст около 10 120 м³/ч:
| Обменов в час | Объём | Площадь при высоте 6 м | Пример |
|---|---|---|---|
| 2 | 5 060 м³ | 843 м² | большой склад, ангар |
| 4 | 2 530 м³ | 422 м² | производственный цех, коровник |
| 6 | 1 690 м³ | 281 м² | цех с тепловыделением, теплица |
Его ставят на конденсаторы и сухие охладители средней мощности, на вытяжку из цехов и птичников, в агрегаты воздушного отопления. Для похожих задач на сайте есть Vilmann SQT-710-6D на 17 000 м³/ч; вся линейка — в разделе осевых вентиляторов.
Защита двигателя
Пуск — только через пускозащитную аппаратуру с защитой по току и от обрыва фазы, иначе гарантия не действует. Уставку подбирают по току той схемы, на которой вентилятор работает: 2,35 А на «треугольнике» (автомат на 1,6–2,5 А), 1,2 А на «звезде» (1–1,6 А).
Гарантия Ровен — 12 месяцев со дня отгрузки, если в паспорт вписаны замеры сопротивления изоляции и токов. Перед пуском паспорт требует проверить сопротивление изоляции — не меньше 10 МОм на обмотку в холодном состоянии.
Стоимость — по запросу. Позвоните или напишите: уточним цену, срок поставки и поможем подобрать автоматику.
