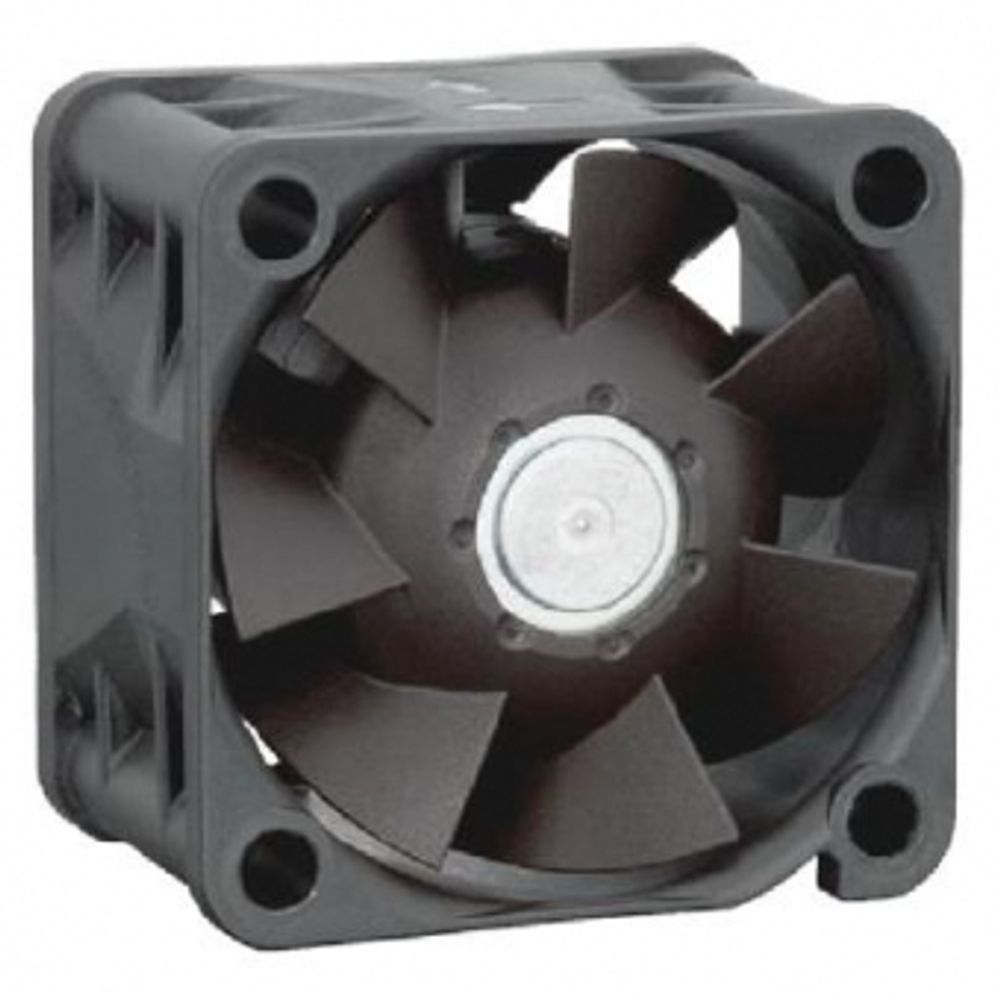

Вентилятор компактный 422 J/2HP

Технические характеристики

Условия измерений

Нормальная плотность воздуха = 1,2 кг / м3; Температура 23 ° C +/- 3 ° C; Ось мотора горизонтальная; Разогрев время до измерения 5 минут (если не указано иное). В зоне входа и выхода не должно быть никаких твердых преград в пределах 0,5 м.

∆p = 0: соотв. для свободного воздушного потока I: соотв. к среднеквадратичному линейному току

Аэродинамические характеристики

Условия измерений

Измерено с помощью двухкамерной всасывающей установки в соотв. согласно DIN EN ISO 5801. Нормальная плотность воздуха = 1,2 кг / м3; Температура 23 ° C +/- 3 ° C; В зоне входа и выхода не должно быть никаких твердых препятствий в пределах 0,5 м. Информация действительна только при указанных условиях испытаний и может быть изменена условия установки. Если есть отклонения от стандартных условий испытаний, характеристические значения должны быть проверены в установленных условиях.

Условия эксплуатации:
17.250 об / мин при свободном потоке воздуха

Максимум. свободный поток воздуха (∆p = 0 / V = макс.) 38,0 м3 / ч

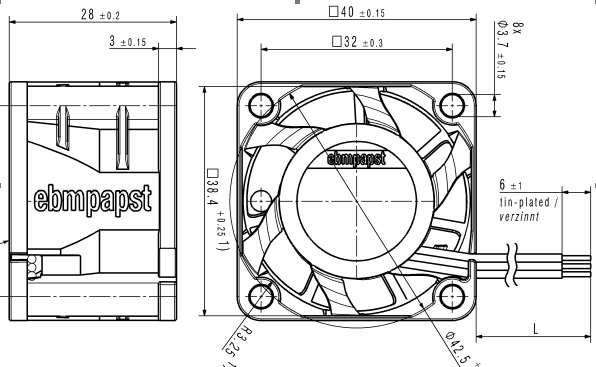

Габаритно-присоединительные размеры (чертеж)

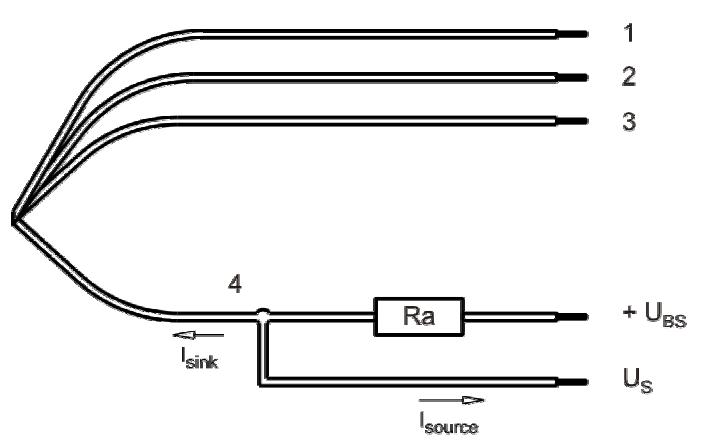

Схема подключения

1. Красный
2. Сиий
3. Фиолетовый
4. Белый
