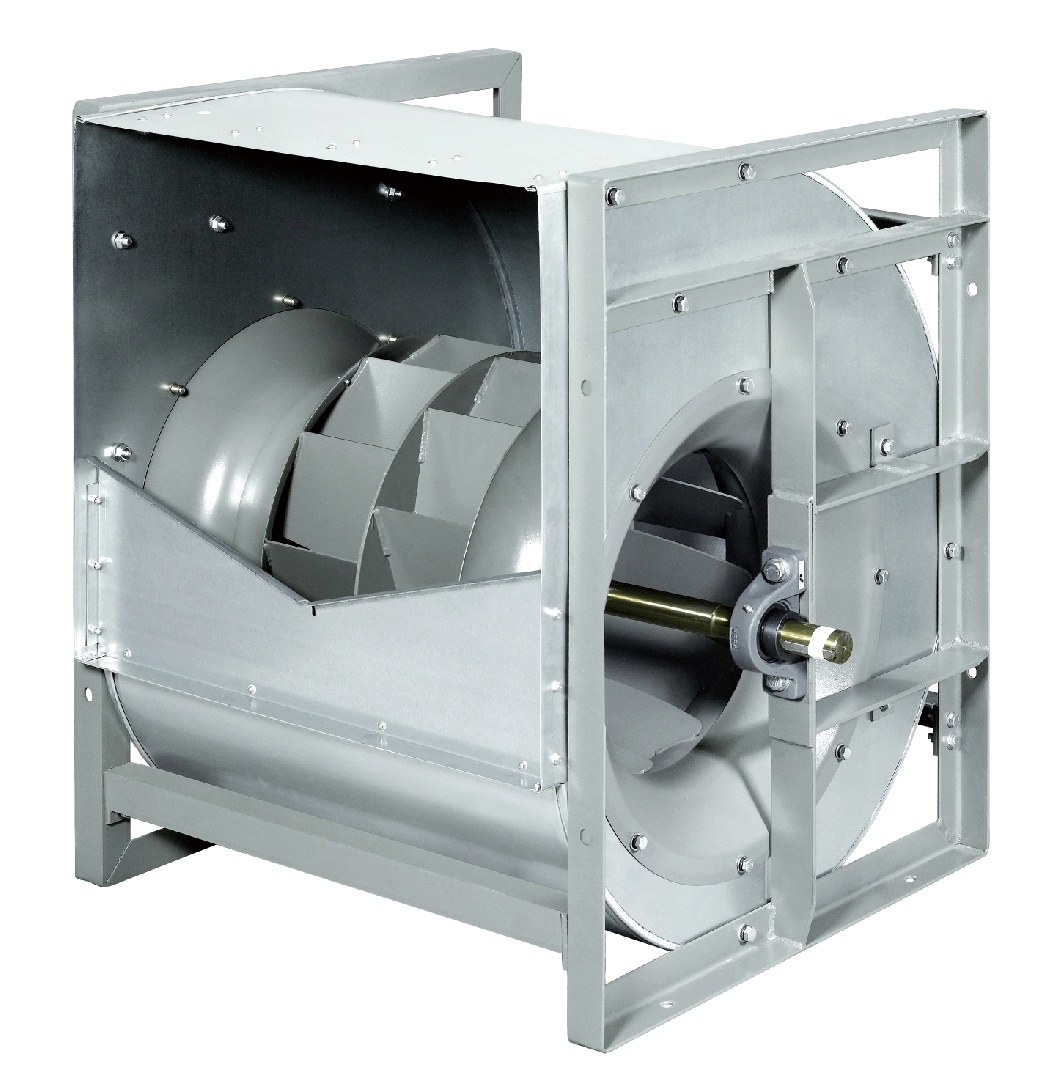

Центробежный вентилятор VMSYQ355K

Центробежные вентиляторы серии VM SYQ с загнутыми назад лопастями разработаны с использованием передовых технологий. Серия VM SYQ включает 15 моделей, описанных в данном каталоге. Объемный расход воздуха вентиляторов
серии VM SYQ находится в диапазоне от 1000 до 120 000 м3/ч, полное давление составляет от 200 до 3000 Па. Некоторые характерные особенности и характеристики этих вентиляторов: загнутые вперед лопасти рабочего колеса, широкий спектр применения, высокая эффективность, низкий уровень шума и малое энергопотребление. Эти вентиляторы идеально подходят для центральных систем кондиционирования и очистки воздуха. Они также подходят для различных других систем вентиляции.

Расшифровка обозначения

Вращение

Вентиляторы серии VM SYD имеют два направления вращения:

• левое (LG). Если при взгляде со стороны привода рабочее колесо вращается по часовой стрелке, то это левое вращение (LG).
• правое (RD). Если рабочее колесо вращается против часовой стрелки, то это правое вращение (RD).

Положение корпуса вентилятора

вентиляторы серии VM SYD могут быть выполнены с четырьмя направлениями нагнетания воздуха: 0°, 90°, 180° и 270°

Конструкция

1. Корпус: спиральная оболочка, которая защищает внутренние компоненты от пыли, грязи и других факторов среды. Изготовлен из горячеоцинкованной стали.
2. Рабочее колесо: основной рабочий элемент вентилятора с загнутыми вперёд лопастями, отвечающий за создание потока воздуха. Изготовлено с повышенным запасом прочности и уровнем балансировки.
3. Рама: конструкция, поддерживающая и фиксирующая вентилятор в определённом положении. Изготовлена из оцинкованной стали.
4. Подшипники: механизмы, которые поддерживают вращение рабочего колеса и предотвращают трение, а также обеспечивают плавное и бесшумное вращение вала. Заправлены смазкой и герметизированы.
5. Вал: ось, на которой установлено рабочее колесо для передачи вращательного движения от электромотора. Изготовлен из низколегированной углеродистой стали.
6. Выходной фланец: конструкция, к которой можно подключить воздуховод для направленного выброса воздуха. Изготовлен из оцинкованной стали.

Вентиляторы серии VM SYD можно разделить на категории L, R, K и категории R2, K2.

Технические характеристики

Аэродинамические характеристики

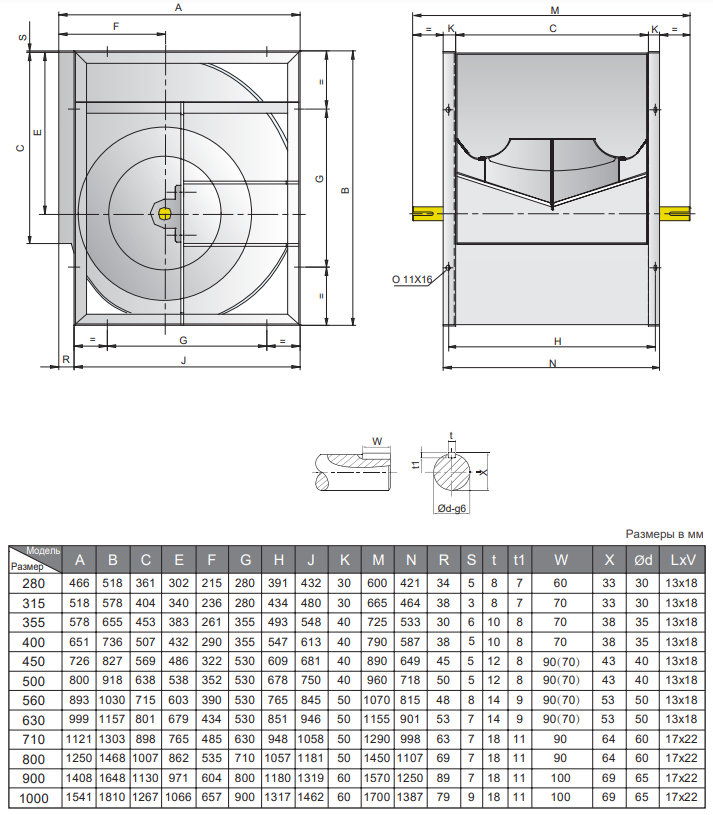

Габаритно-присоединительные размеры (чертеж)

Выходной фланец
